Introduzione G-PASTRO G4MoRe

Strumenti GIS per la gestione delle reti
sentieristiche
G-PASTRO & G4MoRe

Tiziano Cosso1 , Roberto Marzocchi1 , Domenico Sguerso1,2

1 Gter s.r.l. Innovazione in Geomatica, Gnss e Gis
2 Dicca - Dipartimento di Ingegneria Civile, Chimica e Ambientale
Scuola Politecnica dell’Universit` di Genova
a

CAI Savona, 26 febbraio 2013

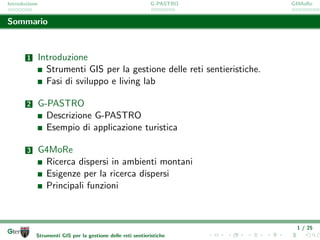

Sommario

1 Introduzione
Strumenti GIS per la gestione delle reti sentieristiche.
Fasi di sviluppo e living lab

2 G-PASTRO
Descrizione G-PASTRO
Esempio di applicazione turistica

3 G4MoRe
Ricerca dispersi in ambienti montani
Esigenze per la ricerca dispersi
Principali funzioni

1 / 25

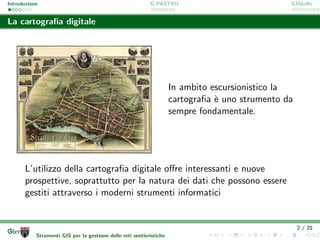

Strumenti GIS per la gestione delle reti sentieristiche


La cartografia digitale

In ambito escursionistico la
cartografia ` uno strumento da
e
sempre fondamentale.

L’utilizzo della cartografia digitale offre interessanti e nuove
prospettive, soprattutto per la natura dei dati che possono essere
gestiti attraverso i moderni strumenti informatici

2 / 25

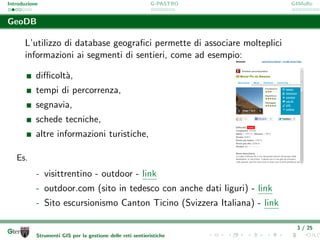

GeoDB

L’utilizzo di database geograﬁci permette di associare molteplici
informazioni ai segmenti di sentieri, come ad esempio:

diﬃcolt`,
a
tempi di percorrenza,
segnavia,
schede tecniche,
altre informazioni turistiche,

Es.
- visittrentino - outdoor - link
- outdoor.com (sito in tedesco con anche dati liguri) - link
- Sito escursionismo Canton Ticino (Svizzera Italiana) - link

3 / 25

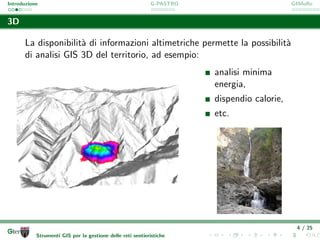

3D

La disponibilit` di informazioni altimetriche permette la possibilit`
a a
di analisi GIS 3D del territorio, ad esempio:
analisi minima
energia,
dispendio calorie,
etc.

4 / 25

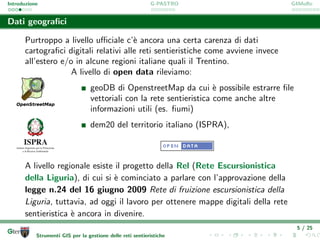

Dati geografici

Purtroppo a livello ufficiale c’` ancora una certa carenza di dati
e
cartografici digitali relativi alle reti sentieristiche come avviene invece
all’estero e/o in alcune regioni italiane quali il Trentino.
A livello di open data rileviamo:
geoDB di OpenstreetMap da cui ` possibile estrarre file
e
vettoriali con la rete sentieristica come anche altre
informazioni utili (es. fiumi)
dem20 del territorio italiano (ISPRA),

A livello regionale esiste il progetto della Rel (Rete Escursionistica
della Liguria), di cui si ` cominciato a parlare con l’approvazione della
e
legge n.24 del 16 giugno 2009 Rete di fruizione escursionistica della
Liguria, tuttavia, ad oggi il lavoro per ottenere mappe digitali della rete
sentieristica ` ancora in divenire.
e
5 / 25

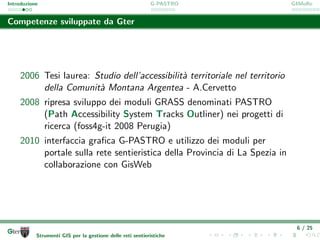

Competenze sviluppate da Gter

2006 Tesi laurea: Studio dell’accessibilit` territoriale nel territorio
a
della Comunit` Montana Argentea - A.Cervetto
a
2008 ripresa sviluppo dei moduli GRASS denominati PASTRO
(Path Accessibility System Tracks Outliner) nei progetti di
ricerca (foss4g-it 2008 Perugia)
2010 interfaccia graﬁca G-PASTRO e utilizzo dei moduli per
portale sulla rete sentieristica della Provincia di La Spezia in
collaborazione con GisWeb

6 / 25

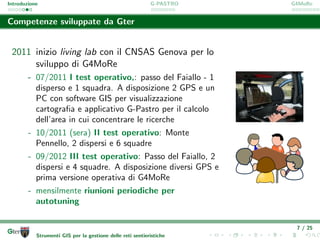

Competenze sviluppate da Gter

2011 inizio living lab con il CNSAS Genova per lo
sviluppo di G4MoRe
- 07/2011 I test operativo,: passo del Faiallo - 1
disperso e 1 squadra. A disposizione 2 GPS e un
PC con software GIS per visualizzazione
cartograﬁa e applicativo G-Pastro per il calcolo
dell’area in cui concentrare le ricerche
- 10/2011 (sera) II test operativo: Monte
Pennello, 2 dispersi e 6 squadre
- 09/2012 III test operativo: Passo del Faiallo, 2
dispersi e 4 squadre. A disposizione diversi GPS e
prima versione operativa di G4MoRe
- mensilmente riunioni periodiche per
autotuning

7 / 25


Living Lab

Il concetto di living lab `...
e
... un moderno approccio nelle attivit` di ricerca che consente agli utiliz-
a
zatori di collaborare con i progettisti nello sviluppo e nella sperimentazione
dei nuovi prodotti ad essi destinati.
Gli utenti diventano essi stessi co-sviluppatori del prodotto definendone le
specifiche, valutando i primi prototipi e sperimentando le nuove soluzioni
tecnologiche per un periodo di tempo sufficientemente lungo.

G4MoRe (Gter for Mountain Rescue) ` stato e
sviluppato a partire da gennaio 2011 e
testato diverse volte in itinere grazie ad una
collaborazione con la stazione di Genova del
Corpo Nazionale del Soccorso Alpino e
Speleologico (CNSAS).

8 / 25

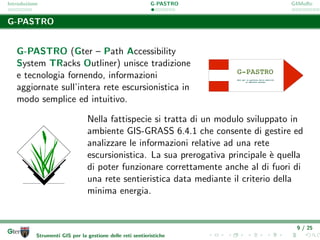

G-PASTRO

G-PASTRO (Gter – Path Accessibility
System TRacks Outliner) unisce tradizione
e tecnologia fornendo, informazioni
aggiornate sull’intera rete escursionistica in
modo semplice ed intuitivo.

Nella fattispecie si tratta di un modulo sviluppato in
ambiente GIS-GRASS 6.4.1 che consente di gestire ed
analizzare le informazioni relative ad una rete
escursionistica. La sua prerogativa principale ` quella
e
di poter funzionare correttamente anche al di fuori di
una rete sentieristica data mediante il criterio della
minima energia.

9 / 25

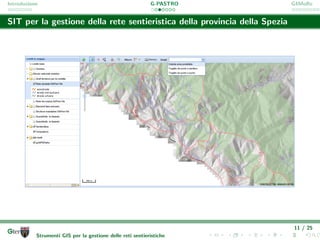

SIT per la gestione della rete sentieristica della provincia della Spezia

Si tratta di un portale sviluppato per conto della Provincia della
spezia in collaborazione con GisWeb.

10 / 25



11 / 25

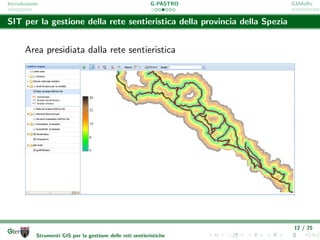

Area presidiata dalla rete sentieristica

12 / 25

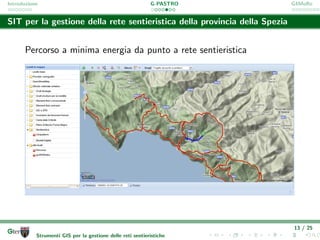

Percorso a minima energia da punto a rete sentieristica

13 / 25



Percorso a minima energia da punto a punto

14 / 25



Proﬁlo altimetrico

etc.

15 / 25

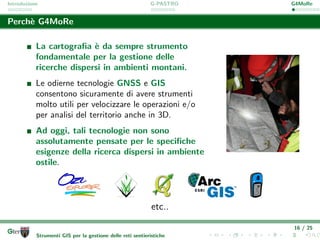

Perch` G4MoRe
e

La cartograﬁa ` da sempre strumento
e
fondamentale per la gestione delle
ricerche dispersi in ambienti montani.
Le odierne tecnologie GNSS e GIS
consentono sicuramente di avere strumenti
molto utili per velocizzare le operazioni e/o
per analisi del territorio anche in 3D.
Ad oggi, tali tecnologie non sono
assolutamente pensate per le speciﬁche
esigenze della ricerca dispersi in ambiente
ostile.

etc..

16 / 25

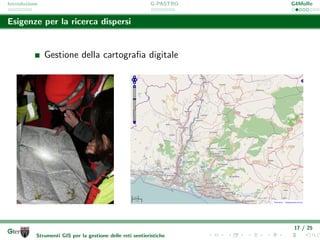

Gestione della cartograﬁa digitale

17 / 25

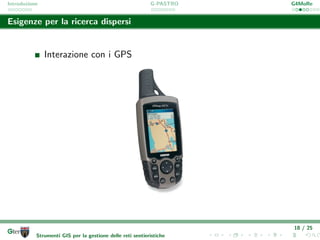

Interazione con i GPS

18 / 25

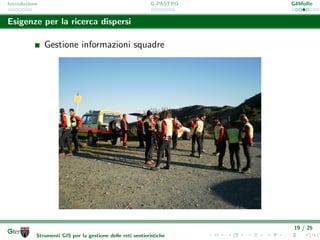

Gestione informazioni squadre

19 / 25

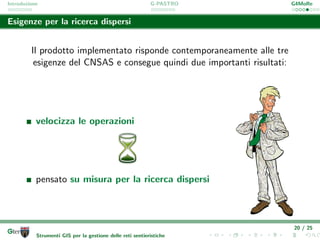

Il prodotto implementato risponde contemporaneamente alle tre
esigenze del CNSAS e consegue quindi due importanti risultati:

velocizza le operazioni

pensato su misura per la ricerca dispersi

20 / 25

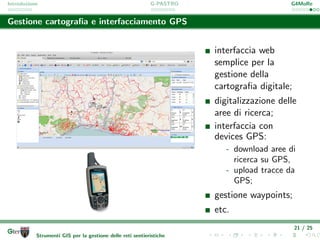

Gestione cartograﬁa e interfacciamento GPS

interfaccia web
semplice per la
gestione della
cartograﬁa digitale;
digitalizzazione delle
aree di ricerca;
interfaccia con
devices GPS:
- download aree di
ricerca su GPS,
- upload tracce da
GPS;
gestione waypoints;
etc.
21 / 25

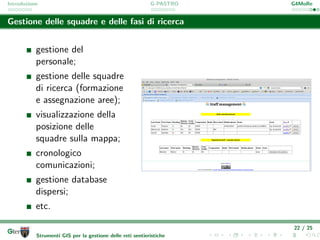

Gestione delle squadre e delle fasi di ricerca

gestione del
personale;
gestione delle squadre
di ricerca (formazione
e assegnazione aree);
visualizzazione della
posizione delle
squadre sulla mappa;
cronologico
comunicazioni;
gestione database
dispersi;
etc.

22 / 25

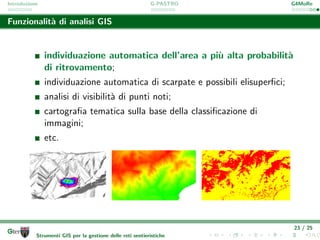

Funzionalit` di analisi GIS
a

individuazione automatica dell’area a pi` alta probabilit`
u a
di ritrovamento;
individuazione automatica di scarpate e possibili elisuperfici;
analisi di visibilit` di punti noti;
a
cartografia tematica sulla base della classificazione di
immagini;
etc.

23 / 25

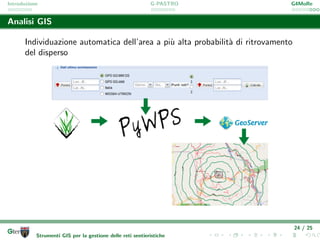

Analisi GIS

Individuazione automatica dell’area a pi` alta probabilit` di ritrovamento
u a
del disperso

24 / 25

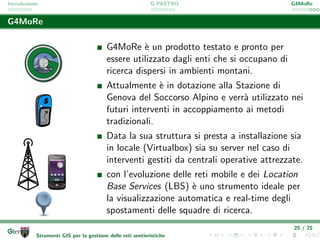

G4MoRe

G4MoRe ` un prodotto testato e pronto per
e
essere utilizzato dagli enti che si occupano di
ricerca dispersi in ambienti montani.
Attualmente ` in dotazione alla Stazione di
e
Genova del Soccorso Alpino e verr` utilizzato nei
a
futuri interventi in accoppiamento ai metodi
tradizionali.
Data la sua struttura si presta a installazione sia
in locale (Virtualbox) sia su server nel caso di
interventi gestiti da centrali operative attrezzate.
con l’evoluzione delle reti mobile e dei Location
Base Services (LBS) ` uno strumento ideale per
e
la visualizzazione automatica e real-time degli
spostamenti delle squadre di ricerca.
25 / 25

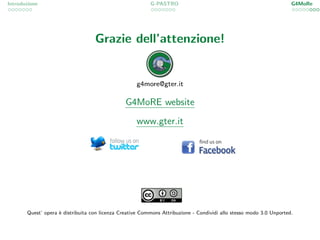

Grazie dell’attenzione!

g4more@gter.it

G4MoRE website
www.gter.it

Quest’ opera ` distribuita con licenza Creative Commons Attribuzione - Condividi allo stesso modo 3.0 Unported.
