Sed Solutions è uno spin-off accademico specializzato in diagnostica e prognostica per turbomacchine e sistemi energetici. Il progetto Audire sviluppa tecnologie per il monitoraggio acustico delle macchine rotanti, permettendo diagnosi rapide e interventi di manutenzione basati su segnali acustici. Attraverso un sistema di sensori e processamento dei dati, Audire fornisce informazioni in tempo reale sulle condizioni operative delle macchine.
Sed soluzioni Audire Dibus

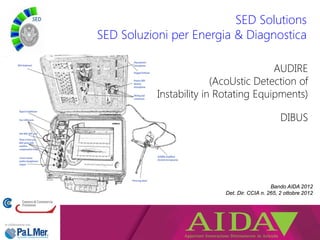

- 1. AUDIRE (AcoUstic Detection of Instability in Rotating Equipments) DIBUS SED Solutions SED Soluzioni per Energia & Diagnostica Bando AIDA 2012 Det. Dir. CCIA n. 265, 2 ottobre 2012

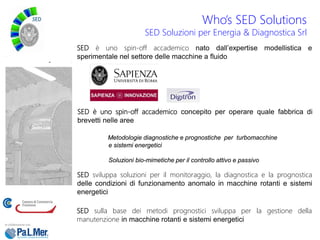

- 2. SED è uno spin-off accademico nato dall’expertise modellistica e sperimentale nel settore delle macchine a fluido SED è uno spin-off accademico concepito per operare quale fabbrica di brevetti nelle aree Metodologie diagnostiche e prognostiche per turbomacchine e sistemi energetici Soluzioni bio-mimetiche per il controllo attivo e passivo SED sviluppa soluzioni per il monitoraggio, la diagnostica e la prognostica delle condizioni di funzionamento anomalo in macchine rotanti e sistemi energetici SED sulla base dei metodi prognostici sviluppa per la gestione della manutenzione in macchine rotanti e sistemi energetici Who’s SED Solutions SED Soluzioni per Energia & Diagnostica Srl

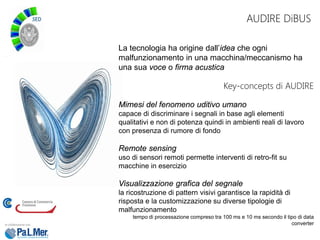

- 3. AUDIRE DiBUS La tecnologia ha origine dall’idea che ogni malfunzionamento in una macchina/meccanismo ha una sua voce o firma acustica Key-concepts di AUDIRE Mimesi del fenomeno uditivo umano capace di discriminare i segnali in base agli elementi qualitativi e non di potenza quindi in ambienti reali di lavoro con presenza di rumore di fondo Remote sensing uso di sensori remoti permette interventi di retro-fit su macchine in esercizio Visualizzazione grafica del segnale la ricostruzione di pattern visivi garantisce la rapidità di risposta e la customizzazione su diverse tipologie di malfunzionamento tempo di processazione compreso tra 100 ms e 10 ms secondo il tipo di data converter

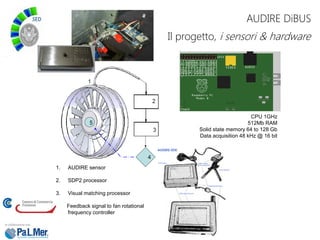

- 4. 1. AUDIRE sensor 2. SDP2 processor 3. Visual matching processor 4. Feedback signal to fan rotational frequency controller Il progetto, i sensori & hardware AUDIRE DiBUS CPU 1GHz 512Mb RAM Solid state memory 64 to 128 Gb Data acquisition 48 kHz @ 16 bit

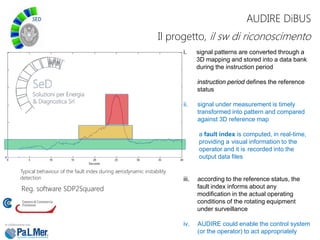

- 5. Il progetto, il sw di riconoscimento AUDIRE DiBUS Reg. software SDP2Squared Typical behaviour of the fault index during aerodynamic instability detection i. signal patterns are converted through a 3D mapping and stored into a data bank during the instruction period instruction period defines the reference status ii. signal under measurement is timely transformed into pattern and compared against 3D reference map a fault index is computed, in real-time, providing a visual information to the operator and it is recorded into the output data files iii. according to the reference status, the fault index informs about any modification in the actual operating conditions of the rotating equipment under surveillance iv. AUDIRE could enable the control system (or the operator) to act appropriately
- 6. AUDIRE tech Rotating equipment main projects RotEq/application Survey objective Rotational frequency Induced draft fans&blowers/power plant gas handlings Rotating stall detection 800 – 1500 rpm Axial fans/compact cooling units (air, water, oil) Aerodynamic and mechanical fault detection 900 rpm Axial fans/compact cooling units (air, water, oil) Deposit formation (build-up) on fan blades 900 rpm In-line rotating disintegrator/nutrition industry Operation surveillance and mechanical fault detection 6000 rpm Axial fans/GT auxiliary services Frequency signature dissection 1800 rpm

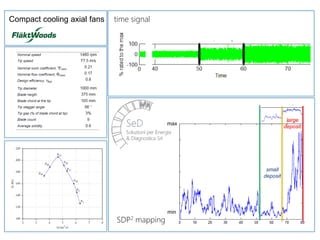

- 7. Compact cooling axial fans time signal SDP2 mapping small deposit large deposit max min

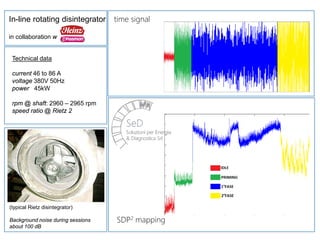

- 8. In-line rotating disintegrator in collaboration w time signal SDP2 mapping Technical data current 46 to 86 A voltage 380V 50Hz power 45kW rpm @ shaft: 2960 – 2965 rpm speed ratio @ Rietz 2 (typical Rietz disintegrator) Background noise during sessions about 100 dB

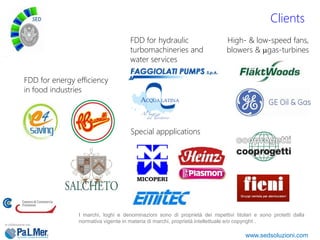

- 9. Clients I marchi, loghi e denominazioni sono di proprietà dei rispettivi titolari e sono protetti dalla normativa vigente in materia di marchi, proprietà intellettuale e/o copyright . www.sedsoluzioni.com High- & low-speed fans, blowers & µgas-turbines FDD for energy efficiency in food industries FDD for hydraulic turbomachineries and water services Special appplications
