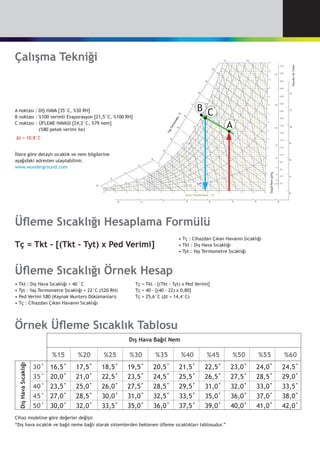

![A noktası : DIŞ HAVA [35°C, %30 RH]
B noktası : %100 verimli Evaporasyon [21,5°C, %100 RH]
C noktası : ÜFLEME HAVASI [24,2°C, %79 nem]
(%80 petek verimi ile)
Δt = 10,8°C
Çalışma Tekniği
Örnek Üfleme Sıcaklık Tablosu
Cihaz modeline göre değerler değişir.
“Dış hava sıcaklık ve bağıl neme bağlı olarak sistemlerden beklenen üfleme sıcaklıkları tablosudur.”
%15 %20 %25 %30 %35 %40 %45 %50 %55 %60
30˚ 16,5˚ 17,5˚ 18,5˚ 19,5˚ 20,5˚ 21,5˚ 22,5˚ 23,0˚ 24,0˚ 24,5˚
35˚ 20,0˚ 21,0˚ 22,5˚ 23,5˚ 24,5˚ 25,5˚ 26,5˚ 27,5˚ 28,5˚ 29,0˚
40˚ 23,5˚ 25,0˚ 26,0˚ 27,5˚ 28,5˚ 29,5˚ 31,0˚ 32,0˚ 33,0˚ 33,5˚
45˚ 27,0˚ 28,5˚ 30,0˚ 31,0˚ 32,5˚ 33,5˚ 35,0˚ 36,0˚ 37,0˚ 38,0˚
50˚ 30,0˚ 32,0˚ 33,5˚ 35,0˚ 36,0˚ 37,5˚ 39,0˚ 40,0˚ 41,0˚ 42,0˚
DışHavaSıcaklığı
Dış Hava Bağıl Nem
• Tç : Cihazdan Çıkan Havanın Sıcaklığı
• Tkt : Dış Hava Sıcaklığı
• Tyt : Yaş Termometre Sıcaklığı
• Tkt : Dış Hava Sıcaklığı = 40 °C
• Tyt : Yaş Termometre Sıcaklığı = 22°C (%20 RH)
• Ped Verimi %80 (Kaynak Munters Dökümanları)
• Tç : Cihazdan Çıkan Havanın Sıcaklığı
Tç = Tkt - [(Tkt - Tyt) x Ped Verimi]
Tç = 40 - [(40 - 22) x 0,80]
Tç = 25,6°C (Δt = 14,4°C)
Tç = Tkt - [(Tkt - Tyt) x Ped Verimi]
Üfleme Sıcaklığı Hesaplama Formülü
Üfleme Sıcaklığı Örnek Hesap
İllere göre detaylı sıcaklık ve nem bilgilerine
aşağıdaki adresten ulaşılabilinir.
www.wunderground.com
A
CB](https://image.slidesharecdn.com/fesklimaeeu201601-160113125621/85/Fesklima-eeu-2016_01-4-320.jpg)

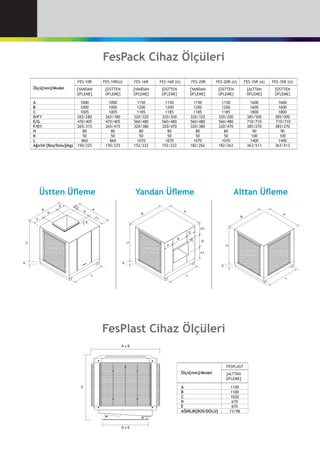

![FesPack Cihaz Ölçüleri
FES-10R FES-10R(U) FES-16R FES-16R (U) FES-20R FES-20R (U) FES-35R (A) FES-35R (U)
Ölçü[mm]/Model [YANDAN [ÜSTTEN [YANDAN [ÜSTTEN [YANDAN [ÜSTTEN [ALTTAN [ÜSTTEN
ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME]
1000 1000 1150 1150 1150 1150 1600 1600
1000 1000 1200 1200 1200 1200 1600 1600
1005 1005 1185 1185 1185 1185 1800 1800
265/280 265/180 320/320 320/200 320/320 320/200 385/500 385/500
470/405 470/405 560/480 560/480 560/480 560/480 710/710 710/710
265/315 265/415 320/380 320/470 320/380 320/470 385/270 385/270
80 80 80 80 80 80 90 90
50 50 50 50 50 50 100 100
860 860 1070 1070 1070 1070 1400 1400
150/225 150/225 152/222 152/222 182/262 182/262 363/513 363/513
A
B
C
D/F1
E/G
F/D1
H
K
L
Ağırlık [Boş/Dolu](kg)
FesPlast Cihaz Ölçüleri
Üstten Üfleme Alttan ÜflemeYandan Üfleme
FESPLAST
Ölçü[mm]/Model [ALTTAN
ÜFLEME]
1100
1100
1020
670
670
73/98
A
B
C
D
E
AĞIRLIK[BOS/DOLU]
D x E
A x B
C
H
C
K
B
F
E
L
D
D1
G
F1
A
H
C
B
L
A
H
C
K
B
F
E
L
D D1
G
A
F1](https://image.slidesharecdn.com/fesklimaeeu201601-160113125621/85/Fesklima-eeu-2016_01-9-320.jpg)
Fesklima eeu 2016_01
- 2. • İş Veriminde Artış 22°C’nin üzerindeki her bir derece sıcaklık artışı, iş veriminde %4’lük düşüşe sebep olur. FES cihazları yüksek debili soğutma ile sıcak mahallerde çalışan işçilerin iş verimini artırır. • Pratik Çözüm Hızlı montaj, direkt üfleme veya kanallı montaj. • Ucuz İşletme Kompresör yok, soğutucu gaz yok, karmaşık parçalar yok. • Yüksek Verim Munters Celdek Soğutma Petekleri ile yüksek verim ve uzun ömür. • Ekonomik Yatırım Klasik soğutma sistemlerine göre %80’lere varan ucuz yatırım maliyeti. • Yüksek İç Hava Kalitesi Filtre edilmiş %100 taze hava ile yüksek konfor. • Çevre Dostu Soğutma gazı yok, atık yok, enerji sarfiyatı çok düşük. • Uzun Ömürlü Paslanmaz çelik, plastik dış gövde alternatifleri. Her Coğrafyada, Her Mekanda Yüksek Verimli Ekonomik Soğutma 35˚C 24˚C
- 3. • Su doğal olarak en hızlı ısı alan sıvılardan biridir ve buharlaşma eğilimi bu yüzden çok yüksektir. Bir sıvı buharlaşırken çevresinden ısı emer. Su havayla temas ettiğinde havadan ısı alarak havayı soğutur. • Evaporatif soğutma mantığı da havayı olabildiğince yüksek su miktarıyla (ıslak yüzeyle) temas ettirerek havanın soğutulmasını sağlamaktır. • Esintili havalarda havuzdan çıktığımızda vücudumuzda hissettiğimiz serinlik, elimize kolonya döküp elimizi salladığımızda hissettiğimiz serinlik, evaporatif soğutma mantığıyla gerçekleşen soğutmalara en güzel örnektir. Evaporatif Soğutma Nedir? Havuzdaki su küçük bir sirkülasyon pompasıyla selülozik peteklerin üzerine dağıtılır ve petekler sürekli ıslak tutulur. Ünitenin içindeki bir fan dışarıdan sıcak havayı alarak bu ıslak peteklerin üzerinden geçirir, ıslak peteklerden geçen hava soğur ve mahale basılır. Çalışma Prensibi Şebeke Suyu SOĞUK HAVA DIŞ (SICAK) HAVA Evaporasyon verimini arttıran Özel Petek Dokusu
- 4. A noktası : DIŞ HAVA [35°C, %30 RH] B noktası : %100 verimli Evaporasyon [21,5°C, %100 RH] C noktası : ÜFLEME HAVASI [24,2°C, %79 nem] (%80 petek verimi ile) Δt = 10,8°C Çalışma Tekniği Örnek Üfleme Sıcaklık Tablosu Cihaz modeline göre değerler değişir. “Dış hava sıcaklık ve bağıl neme bağlı olarak sistemlerden beklenen üfleme sıcaklıkları tablosudur.” %15 %20 %25 %30 %35 %40 %45 %50 %55 %60 30˚ 16,5˚ 17,5˚ 18,5˚ 19,5˚ 20,5˚ 21,5˚ 22,5˚ 23,0˚ 24,0˚ 24,5˚ 35˚ 20,0˚ 21,0˚ 22,5˚ 23,5˚ 24,5˚ 25,5˚ 26,5˚ 27,5˚ 28,5˚ 29,0˚ 40˚ 23,5˚ 25,0˚ 26,0˚ 27,5˚ 28,5˚ 29,5˚ 31,0˚ 32,0˚ 33,0˚ 33,5˚ 45˚ 27,0˚ 28,5˚ 30,0˚ 31,0˚ 32,5˚ 33,5˚ 35,0˚ 36,0˚ 37,0˚ 38,0˚ 50˚ 30,0˚ 32,0˚ 33,5˚ 35,0˚ 36,0˚ 37,5˚ 39,0˚ 40,0˚ 41,0˚ 42,0˚ DışHavaSıcaklığı Dış Hava Bağıl Nem • Tç : Cihazdan Çıkan Havanın Sıcaklığı • Tkt : Dış Hava Sıcaklığı • Tyt : Yaş Termometre Sıcaklığı • Tkt : Dış Hava Sıcaklığı = 40 °C • Tyt : Yaş Termometre Sıcaklığı = 22°C (%20 RH) • Ped Verimi %80 (Kaynak Munters Dökümanları) • Tç : Cihazdan Çıkan Havanın Sıcaklığı Tç = Tkt - [(Tkt - Tyt) x Ped Verimi] Tç = 40 - [(40 - 22) x 0,80] Tç = 25,6°C (Δt = 14,4°C) Tç = Tkt - [(Tkt - Tyt) x Ped Verimi] Üfleme Sıcaklığı Hesaplama Formülü Üfleme Sıcaklığı Örnek Hesap İllere göre detaylı sıcaklık ve nem bilgilerine aşağıdaki adresten ulaşılabilinir. www.wunderground.com A CB

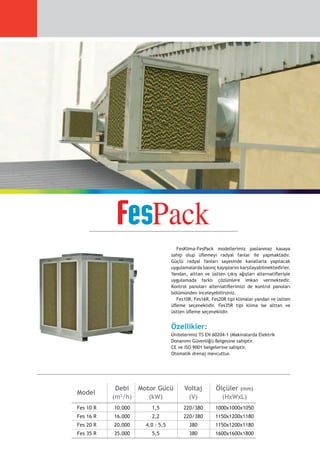

- 5. FesKlima-FesPack modellerimiz paslanmaz kasaya sahip olup üflemeyi radyal fanlar ile yapmaktadır. Güçlü radyal fanları sayesinde kanallarla yapılacak uygulamalarda basınç kayıplarını karşılayabilmektedirler. Yandan, alttan ve üstten çıkış ağızları alternatifleriyle uygulamada farklı çözümlere imkan vermektedir. Kontrol panoları alternatiflerimizi de kontrol panoları bölümünden inceleyebilirsiniz. Fes10R, Fes16R, Fes20R tipi klimalar yandan ve üstten üfleme seçeneklidir. Fes35R tipi klima ise alttan ve üstten üfleme seçeneklidir. Özellikler: Ünitelerimiz TS EN 60204-1 (Makinalarda Elektrik Donanımı Güvenliği) Belgesine sahiptir. CE ve ISO 9001 belgelerine sahiptir. Otomatik drenaj mevcuttur. Model Debi Motor Gücü Voltaj Ölçüler (mm) (m3/h) (kW) (V) (HxWxL) Fes 10 R 10.000 1,5 220/380 1000x1000x1050 Fes 16 R 16.000 2,2 220/380 1150x1200x1180 Fes 20 R 20.000 4,0 - 5,5 380 1150x1200x1180 Fes 35 R 35.000 5,5 380 1600x1600x1800

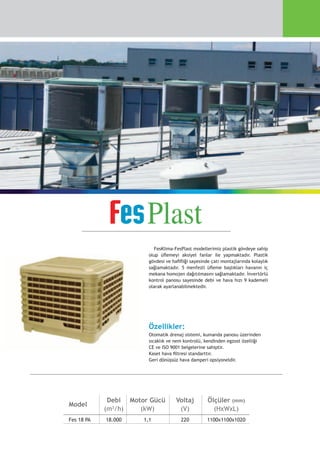

- 6. FesKlima-FesPlast modellerimiz plastik gövdeye sahip olup üflemeyi aksiyel fanlar ile yapmaktadır. Plastik gövdesi ve hafifliği sayesinde çatı montajlarında kolaylık sağlamaktadır. 5 menfezli üfleme başlıkları havanın iç mekana homojen dağıtılmasını sağlamaktadır. İnvertörlü kontrol panosu sayesinde debi ve hava hızı 9 kademeli olarak ayarlanabilmektedir. Özellikler: Otomatik drenaj sistemi, kumanda panosu üzerinden sıcaklık ve nem kontrolü, kendinden egzost özelliği CE ve ISO 9001 belgelerine sahiptir. Kaset hava filtresi standarttır. Geri dönüşsüz hava damperi opsiyoneldir. Model Debi Motor Gücü Voltaj Ölçüler (mm) (m3 /h) (kW) (V) (HxWxL) Fes 18 PA 18.000 1,1 220 1100x1100x1020

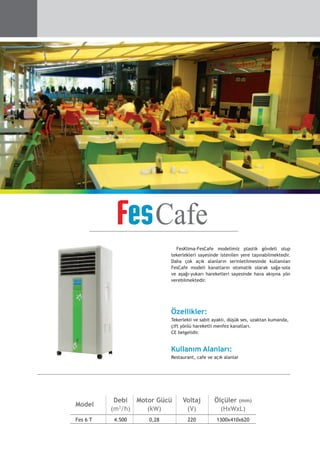

- 7. FesKlima-FesCafe modelimiz plastik gövdeli olup tekerlekleri sayesinde istenilen yere taşınabilmektedir. Daha çok açık alanların serinletilmesinde kullanılan FesCafe modeli kanatların otomatik olarak sağa-sola ve aşağı-yukarı hareketleri sayesinde hava akışına yön verebilmektedir. Özellikler: Tekerlekli ve sabit ayaklı, düşük ses, uzaktan kumanda, çift yönlü hareketli menfez kanatları. CE belgelidir. Kullanım Alanları: Restaurant, cafe ve açık alanlar Model Debi Motor Gücü Voltaj Ölçüler (mm) (m3/h) (kW) (V) (HxWxL) Fes 6 T 4.500 0,28 220 1300x410x620

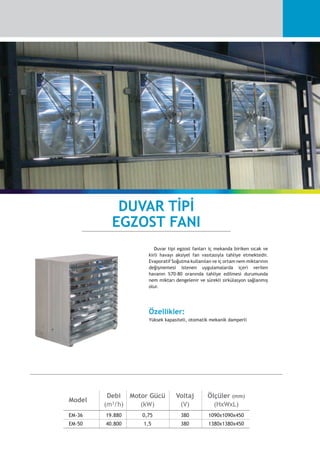

- 8. Duvar tipi egzost fanları iç mekanda biriken sıcak ve kirli havayı aksiyel fan vasıtasıyla tahliye etmektedir. Evaporatif Soğutma kullanılan ve iç ortam nem miktarının değişmemesi istenen uygulamalarda içeri verilen havanın %70-80 oranında tahliye edilmesi durumunda nem miktarı dengelenir ve sürekli sirkülasyon sağlanmış olur. Özellikler: Yüksek kapasiteli, otomatik mekanik damperli Model Debi Motor Gücü Voltaj Ölçüler (mm) (m3/h) (kW) (V) (HxWxL) EM-36 19.880 0,75 380 1090x1090x450 EM-50 40.800 1,5 380 1380x1380x450 DUVAR TİPİ EGZOST FANI
- 9. FesPack Cihaz Ölçüleri FES-10R FES-10R(U) FES-16R FES-16R (U) FES-20R FES-20R (U) FES-35R (A) FES-35R (U) Ölçü[mm]/Model [YANDAN [ÜSTTEN [YANDAN [ÜSTTEN [YANDAN [ÜSTTEN [ALTTAN [ÜSTTEN ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] ÜFLEME] 1000 1000 1150 1150 1150 1150 1600 1600 1000 1000 1200 1200 1200 1200 1600 1600 1005 1005 1185 1185 1185 1185 1800 1800 265/280 265/180 320/320 320/200 320/320 320/200 385/500 385/500 470/405 470/405 560/480 560/480 560/480 560/480 710/710 710/710 265/315 265/415 320/380 320/470 320/380 320/470 385/270 385/270 80 80 80 80 80 80 90 90 50 50 50 50 50 50 100 100 860 860 1070 1070 1070 1070 1400 1400 150/225 150/225 152/222 152/222 182/262 182/262 363/513 363/513 A B C D/F1 E/G F/D1 H K L Ağırlık [Boş/Dolu](kg) FesPlast Cihaz Ölçüleri Üstten Üfleme Alttan ÜflemeYandan Üfleme FESPLAST Ölçü[mm]/Model [ALTTAN ÜFLEME] 1100 1100 1020 670 670 73/98 A B C D E AĞIRLIK[BOS/DOLU] D x E A x B C H C K B F E L D D1 G F1 A H C B L A H C K B F E L D D1 G A F1

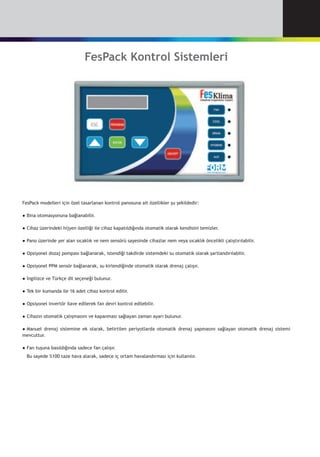

- 10. FesPack Kontrol Sistemleri FesPack modelleri için özel tasarlanan kontrol panosuna ait özellikler şu şekildedir: ● Bina otomasyonuna bağlanabilir. ● Cihaz üzerindeki hijyen özelliği ile cihaz kapatıldığında otomatik olarak kendisini temizler. ● Pano üzerinde yer alan sıcaklık ve nem sensörü sayesinde cihazlar nem veya sıcaklık öncelikli çalıştırılabilir. ● Opsiyonel dozaj pompası bağlanarak, istendiği takdirde sistemdeki su otomatik olarak şartlandırılabilir. ● Opsiyonel PPM sensör bağlanarak, su kirlendiğinde otomatik olarak drenaj çalışır. ● İngilizce ve Türkçe dil seçeneği bulunur. ● Tek bir kumanda ile 16 adet cihaz kontrol edilir. ● Opsiyonel invertör ilave edilerek fan devri kontrol edilebilir. ● Cihazın otomatik çalışmasını ve kapanması sağlayan zaman ayarı bulunur. ● Manuel drenaj sistemine ek olarak, belirtilen periyotlarda otomatik drenaj yapmasını sağlayan otomatik drenaj sistemi mevcuttur. ● Fan tuşuna basıldığında sadece fan çalışır. Bu sayede %100 taze hava alarak, sadece iç ortam havalandırması için kullanılır.

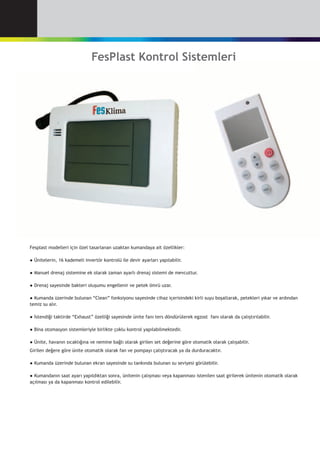

- 11. FesPlast Kontrol Sistemleri Fesplast modelleri için özel tasarlanan uzaktan kumandaya ait özellikler: ● Ünitelerin, 16 kademeli invertör kontrolü ile devir ayarları yapılabilir. ● Manuel drenaj sistemine ek olarak zaman ayarlı drenaj sistemi de mevcuttur. ● Drenaj sayesinde bakteri oluşumu engellenir ve petek ömrü uzar. ● Kumanda üzerinde bulunan “Clean” fonksiyonu sayesinde cihaz içerisindeki kirli suyu boşaltarak, petekleri yıkar ve ardından temiz su alır. ● İstendiği taktirde “Exhaust” özelliği sayesinde ünite fanı ters döndürülerek egzost fanı olarak da çalıştırılabilir. ● Bina otomasyon sistemleriyle birlikte çoklu kontrol yapılabilmektedir. ● Ünite, havanın sıcaklığına ve nemine bağlı olarak girilen set değerine göre otomatik olarak çalışabilir. Girilen değere göre ünite otomatik olarak fan ve pompayı çalıştıracak ya da durduracaktır. ● Kumanda üzerinde bulunan ekran sayesinde su tankında bulunan su seviyesi görülebilir. ● Kumandanın saat ayarı yapıldıktan sonra, ünitenin çalışması veya kapanması istenilen saat girilerek ünitenin otomatik olarak açılması ya da kapanması kontrol edilebilir.

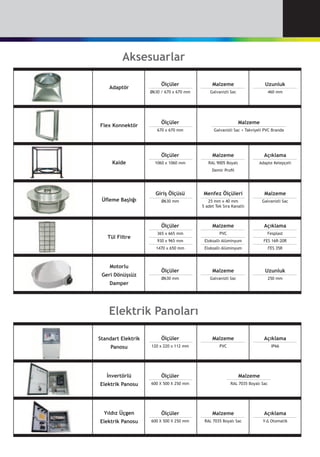

- 12. Aksesuarlar Elektrik Panoları Adaptör Flex Konnektör Kaide Üfleme Başlığı Tül Filtre Motorlu Geri Dönüşsüz Damper Standart Elektrik Panosu İnvertörlü Elektrik Panosu Yıldız Üçgen Elektrik Panosu Ölçüler Malzeme Uzunluk Ø630 / 670 x 670 mm Galvanizli Sac 460 mm Ölçüler Malzeme Uzunluk Ø630 mm Galvanizli Sac 250 mm Ölçüler Malzeme 670 x 670 mm Galvanizli Sac + Takviyeli PVC Branda Ölçüler Malzeme Açıklama 1060 x 1060 mm RAL 9005 Boyalı Adapte Kelepçeli Demir Profil Giriş Ölçüsü Menfez Ölçüleri Malzeme Ø630 mm 25 mm x 40 mm Galvanizli Sac 5 adet Tek Sıra Kanatlı Ölçüler Malzeme Açıklama 365 x 665 mm PVC Fesplast 930 x 965 mm Eloksallı Alüminyum FES 16R‐20R 1470 x 650 mm Eloksallı Alüminyum FES 35R Ölçüler Malzeme Açıklama 120 x 220 x 112 mm PVC IP66 Ölçüler Malzeme 600 X 500 X 250 mm RAL 7035 Boyalı Sac Ölçüler Malzeme Açıklama 600 X 500 X 250 mm RAL 7035 Boyalı Sac Y‐Δ Otomatik

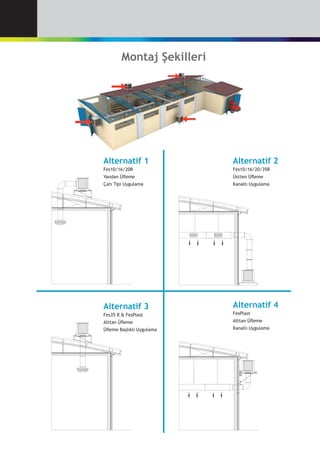

- 13. Montaj Şekilleri Alternatif 1 Fes10/16/20R Yandan Üfleme Çatı Tipi Uygulama Alternatif 3 Fes35 R & FesPlast Alttan Üfleme Üfleme Başlıklı Uygulama Alternatif 4 FesPlast Alttan Üfleme Kanallı Uygulama Alternatif 2 Fes10/16/20/35R Üstten Üfleme Kanallı Uygulama
- 14. Kullanım Alanları • Fabrikalar • Tekstil Atölyeleri • Dokuma ve İplik Fabrikaları • Konfeksiyon Atölyeleri • Dökümhaneler • Sanayi Mutfakları • Show Çadırları • Camiler • Çamaşırhaneler • Endüstriyel Fırınlar • Kurutma Tesisleri • Depolar • Tersaneler • Güç Santralleri • Tavuk Çiftlikleri • Spor Tesisleri • Açık Hava Alanlar • Restaurantlar • Düğün Salonlar
