מערכת לניהול אנרגיה- Power Monitoring Expert
- 1. מערכת לניהול אנרגיה Power Monitoring Expert 4102.1.51 מציג: משה מהרב B.Sc MBA
- 2. Schneider Electric – the global specialist in Energy Management Balanced geographies – FY 2011sales billion € sales (last twelve months) North America 23% Asia Pacific 27% Rest of World 18% of sales in new economies (last twelve months) people in 100+ countries Western Europe 32% Diversified end markets – FY 2011 sales Utilities & Infrastructure 24% Industrial & machines 22% Data centres 16% Non-residential buildings Residential 29% 9% of sales devoted to R&D Schneider Electric - Moshe Maharaban - Energy Management Services Department 2
- 3. Providing integrated solutions Integration Make energy visible Make systems work together HVAC control Efficient & productive: Lighting control Access control Video security Electrical distribution Energy monitoring Motor control Critical power • Measure and control energy, automate, provide relevant diagnosis • Manage processes • Make all the utilities of any Infrastructure more efficient Reliable Prevent from power outage & quality variance Safe •Protect people and assets •Transform and distribute power safely Green: Make the connection of IT data renewable energy sources easy, reliable and cost-effective Renewable energies Schneider Electric - Moshe Maharaban - Energy Management Services Department 3

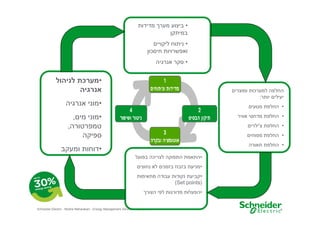

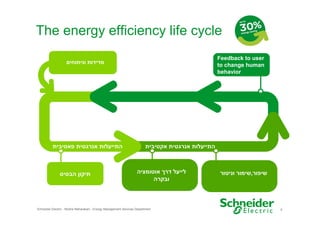

- 5. The energy efficiency life cycle Feedback to user to change human behavior מדידות וניתוחי התייעלות אנרגטית פאסיבית תיקו הבסיס התייעלות אנרגטית אקטיבית לייעל דר אוטומציה ובקרה Schneider Electric - Moshe Maharaban - Energy Management Services Department שיפור,שימור וניטור 5
- 6. • ביצוע מער מדידות במיתק • ניתוח ליקויי ואפשרויות חיסכו • סקר אנרגיה •מערכת לניהול אנרגיה החלפה למערכות ומוצרי יעילי יותר: •מוני אנרגיה • החלפת מנועי •מוני מי , טמפרטורה, ספיקה • החלפת מדחסי אוויר • החלפת צ'ילרי • החלפת מפוחי • החלפת תאורה •דוחות ומעקב •התאמת התפוקה לצריכה בפועל •מניעת בזבוז בזמני לא נחוצי •קביעת נקודות עבודה מתאימות )(Set points •הפעלות מדורגות לפי הצור 6 Schneider Electric - Moshe Maharaban - Energy Management Services Department

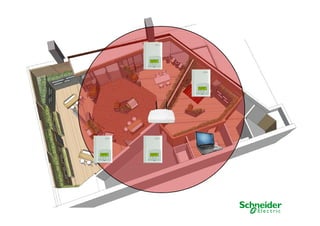

- 7. 3.אוטמציה ובקרה: גלאי נוכחות + אפליקציות מובנות של + HVACרשת תקשורת מובנית מוצר מד ע תוכנה מובנית - מתאי לכל לקוח • הגבלה מינימו לטמפ' רצויה בקירור • הגבלת מקסימו לטמפ' רצויה בחימו • שליטה על מעגל תאורה חדרי • בחירה של תצורות עבודה כגו קירור בלבד או חימו חימו ..... , קרור כולל גו • בחירה של 4PTאו 2PT • מערכת במצב ST-BYכולל זמ השהייה בי 5.0 שעה ל-42 שעות • מערכת במצב חדר פנוי ע טמפ' שנקבעות מראש כולל זמ השהייה בי 5.0 שעה ל-42 שעות 7 Schneider Electric - Moshe Maharaban - Energy Management Services Department

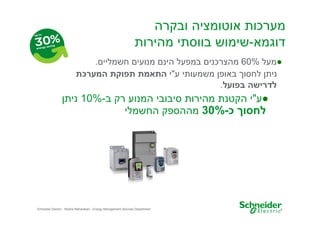

- 9. מערכות אוטומציה ובקרה דוגמא-שימוש בווסתי מהירות ●מעל %06 מהצרכני במפעל הינ מנועי חשמליי . נית לחסו באופ משמעותי ע"י התאמת תפוקת המערכת לדרישה בפועל. ●ע"י הקטנת מהירות סיבובי המנוע רק ב-%01 נית לחסו כ-%03 מההספק החשמלי 9 Schneider Electric - Moshe Maharaban - Energy Management Services Department
- 10. חסכו באנרגיה שלב 4-ניטור ושיפור 1.מדידות וניתוחי 2.תיקו הבסיס 3.בקרה ואוטומציה 4. ניטור ושיפור •מערכת לניהול אנרגיה •מוני אנרגיה •מוני מי , טמפרטורה, ספיקה •דוחות ומעקב 01 Schneider Electric - Moshe Maharaban - Energy Management Services Department

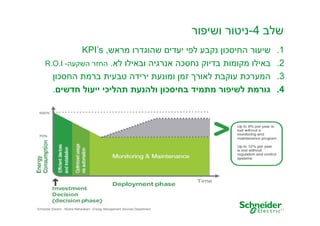

- 11. שלב 4-ניטור ושיפור 1. 2. 3. 4. 11 שיעור החיסכו נקבע לפי יעדי שהוגדרו מראש, KPI’s באילו מקומות בדיוק נחסכה אנרגיה ובאילו לא. החזר השקעה- R.O.I המערכת עוקבת לאור זמ ומונעת ירידה טבעית ברמת החסכו גורמת לשיפור מתמיד בחיסכו ולהנעת תהליכי ייעול חדשי . Schneider Electric - Moshe Maharaban - Energy Management Services Department

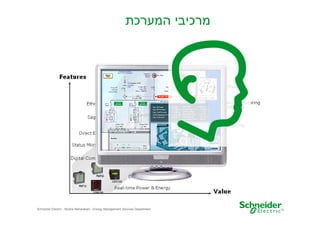

- 12. מרכיבי המערכת Schneider Electric - Moshe Maharaban - Energy Management Services Department 12

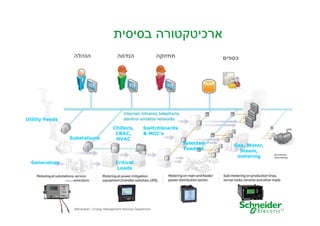

- 13. ארכיטקטורה בסיסית הנהלה הנדסה תחזוקה כספי Utility Feeds Substations Generators Chillers, CRAC, HVAC Switchboards & MCC’s Selected Feeders Gas, Water, Steam, metering Critical Loads Schneider Electric - Moshe Maharaban - Energy Management Services Department 13

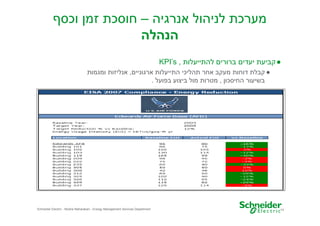

- 14. מערכת לניהול אנרגיה – חוסכת זמ וכס הנהלה ● קביעת יעדי ברורי להתייעלות , KPI’s ● קבלת דוחות מעקב אחר תהליכי התייעלות ארגוניי , אנליזות ומגמות בשיעור החיסכו , מטרות מול ביצוע בפועל . 41 Schneider Electric - Moshe Maharaban - Energy Management Services Department
- 15. מערכת לניהול אנרגיה – חוסכת זמ וכס במחלקת הכספי ● אימות חשבונות חשמל ● בהרבה מהמיתקני באר חשבו החשמל הינו החשבו הכי גדול שאיננו מאומת . ● המערכת מבצעת אימות חשבונות חודשיי של מקורות האנרגיה כמו חשמל, מי , גז וכו' מול הרשויות. 51 Schneider Electric - Moshe Maharaban - Energy Management Services Department

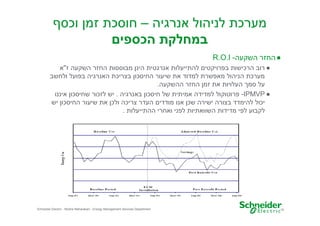

- 16. מערכת לניהול אנרגיה – חוסכת זמ וכס במחלקת הכספי ● החזר השקעה- R.O.I ● רוב הרכישות בפרויקטי להתייעלות אנרגטית הינ מבוססות החזר השקעה ז"א מערכת הניהול מאפשרת למדוד את שיעור החיסכו בצריכת האנרגיה בפועל ולחשב על סמ העלויות את זמ החזר ההשקעה. ● -IPMVPפרוטוקול למדידה אמיתית של חיסכו באנרגיה . יש לזכור שחיסכו איננו יכול להימדד בצורה ישירה שכ אנו מודדי העדר צריכה ולכ את שיעור החיסכו יש לקבוע לפי מדידות השוואתיות לפני ואחרי ההתייעלות . 61 Schneider Electric - Moshe Maharaban - Energy Management Services Department

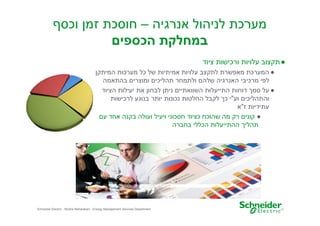

- 17. מערכת לניהול אנרגיה – חוסכת זמ וכס במחלקת הכספי ● תקצוב עלויות ורכישות ציוד ● המערכת מאפשרת לתקצב עלויות אמיתיות של כל מערכות המיתק לפי מרכיבי האנרגיה שלה ולתמחר תהליכי ומוצרי בהתאמה ● על סמ דוחות התייעלות השוואתיי נית לבחו את יעילות הציוד והתהליכי וע"י כ לקבל החלטות נכונות יותר בנוגע לרכישות עתידיות ז"א ● קוני רק מה שהוכח כציוד חסכוני ויעיל ועולה בקנה אחד ע תהלי ההתייעלות הכללי בחברה 71 Schneider Electric - Moshe Maharaban - Energy Management Services Department
- 18. מערכת לניהול אנרגיה – חוסכת זמ וכס בהנדסה ותפעול ●דיאגרמה חד קוית של זרימת האנרגיה-מפת האנרגיה ●תכנו חסכוני- ע"י ניטור מדויק של מקורות האנרגיה אל מול העומסי האמיתיי נית לזהות עודפי ורזרבות במשאבי הקיימי ולבצע אופטימיזציה בשימוש המיתק . 81 Schneider Electric - Moshe Maharaban - Energy Management Services Department

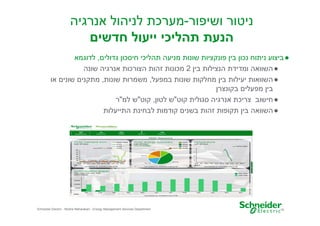

- 19. ניטור ושיפור-מערכת לניהול אנרגיה הנעת תהליכי ייעול חדשי ● ביצוע ניתוח נכו בי פונקציות שונות מניעה תהליכי חיסכו גדולי , לדוגמא ● השוואה ומדידת הנצילות בי 2 מכונות זהות הצורכות אנרגיה שונה ● השוואות יעילות בי מחלקות שונות במפעל, משמרות שונות, מתקני שוני או בי מפעלי בקונצר ● חישוב צריכת אנרגיה סגולית קוט"ש לטו , קוט"ש למ"ר ● השוואה בי תקופות זהות בשני קודמות לבחינת התייעלות 91 Schneider Electric - Moshe Maharaban - Energy Management Services Department

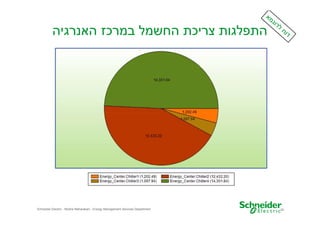

- 20. התפלגות צריכת החשמל במרכז האנרגיה Schneider Electric - Moshe Maharaban - Energy Management Services Department 20

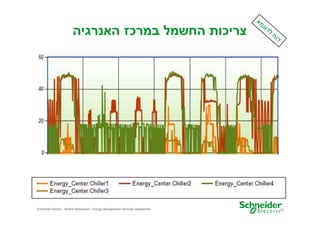

- 21. צריכות החשמל במרכז האנרגיה Schneider Electric - Moshe Maharaban - Energy Management Services Department 21
- 22. מערכת לניהול אנרגיה – חוסכת זמ וכס בהנדסה ותפעול ● ניהול עומסי והסדרי ביקוש ● ידע " "on-lineעל עומסי וביקוש מאפשרת בחינה מעמיקה והשוואת אפשרויות הצטרפות להסדרי שוני מול ספקי האנרגיה. הסדרי כגו פסגה ניידת, השלה יזומה וכו' יכולי להביא לחיסכו משמעותי בחשבו החשמל ● מדידה ואימות החיסכו לאחר ההצטרפות להסדר ובחינת שינויי ● - Peak Shavingמיתו זמני צריכה גבוהי )שיאי ביקוש( ע"י "גילוח" הפסגות מוביל לחיסכו משמעותי. מערכת ניהול האנרגיה מאפשרת ●זיהוי ומעקב אחרי פסגות בצריכה, שיאי ביקוש ●מת פתרונות כמו שימוש בהסטה וניהול עומסי הסטת עומסי ●הכנסה לעבודה של יחידות ייצור פרטיות כמו דיזל גנרטורי ,טורבינות גז וכו' לפי תכנו Night 22 Day Schneider Electric - Moshe Maharaban - Energy Management Services Department
- 23. מערכת לניהול אנרגיה – חוסכת זמ וכס בהנדסה ותפעול ● גישה מרחוק ● מערכת הניהול מאפשרת גישה נוחה מרחוק לניתוח כל המידע ולקבלת דוחות ""on-line ● נית להתייעל ע"י נצול ידע של מומחה מערכתי מרחוק: ●בתאגידי או במתקני ע מספר אתרי - ממונה אנרגיה יחיד או שימוש במהנדס מומחה תאגידי או אזורי .יעול כוח האד . ●אפשרות שימוש במומחה טכני חיצוני- לדוגמא מומחה לניתוח איכות החשמל מומחה טכני מרחוק 32 Schneider Electric - Moshe Maharaban - Energy Management Services Department

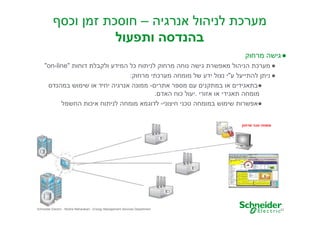

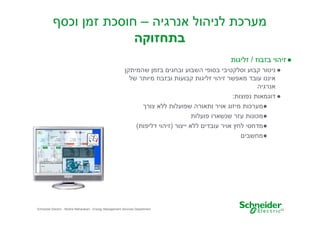

- 24. מערכת לניהול אנרגיה – חוסכת זמ וכס בתחזוקה ● זיהוי בזבוז / זליגות ● ניטור קבוע וסלקטיבי בסופי השבוע ובחגי בזמ שהמיתק איננו עובד מאפשר זיהוי זליגות קבועות ובזבוז מיותר של אנרגיה ● דוגמאות נפוצות: ●מערכות מיזוג אויר ותאורה שפועלות ללא צור ●מכונות עזר שנשארו פועלות ●מדחסי לח אויר עובדי ללא ייצור )זיהוי דליפות( ●מחשבי 42 Schneider Electric - Moshe Maharaban - Energy Management Services Department

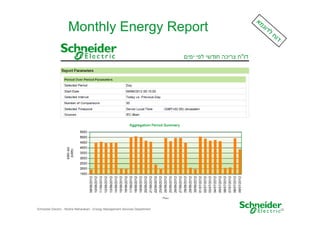

- 25. Monthly Energy Report Schneider Electric - Moshe Maharaban - Energy Management Services Department 25

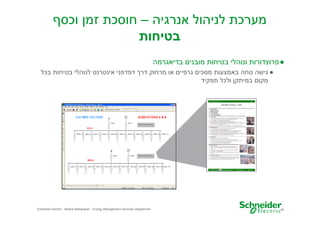

- 26. מערכת לניהול אנרגיה – חוסכת זמ וכס בטיחות ● פרוצדורות ונוהלי בטיחות מובני בדיאגרמה ● גישה נוחה באמצעות מסכי גרפיי או מרחוק דר דפדפני אינטרנט לנוהלי בטיחות בכל מקו במיתק ולכל תפקיד 62 Schneider Electric - Moshe Maharaban - Energy Management Services Department

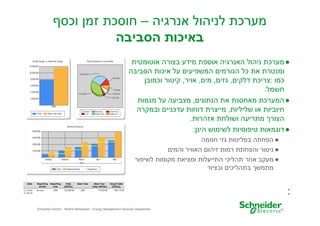

- 27. מערכת לניהול אנרגיה – חוסכת זמ וכס באיכות הסביבה ● מערכת ניהול האנרגיה אוספת מידע בצורה אוטומטית ומנטרת את כל הגורמי המשפיעי על איכות הסביבה כמו :צריכת דלקי , גזי , מי , אויר, קיטור וכמוב חשמל. ● המערכת מאחסנת את הנתוני , מצביעה על מגמות חיוביות או שליליות, מייצרת דוחות עדכניי ובמקרה הצור מתריעה ושולחת אזהרות. ● דוגמאות טיפוסיות לשימוש הינ : ● הפחתה בפליטות גזי חממה ● ניטור והפחתת רמות זיהו האוויר והמי ● מעקב אחר תהליכי התייעלות ומציאת מקומות לשיפור מתמש בתהליכי ובציוד ● ● 72 Schneider Electric - Moshe Maharaban - Energy Management Services Department

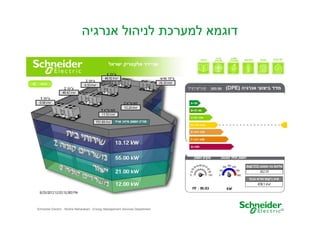

- 28. דוגמא למערכת לניהול אנרגיה Schneider Electric - Moshe Maharaban - Energy Management Services Department 28

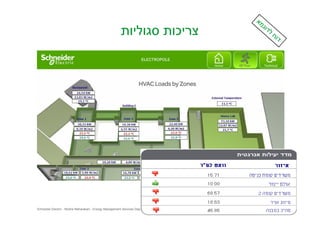

- 29. צריכות סגוליות Schneider Electric - Moshe Maharaban - Energy Management Services Department 29

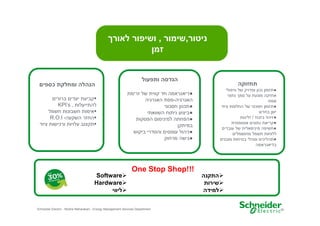

- 30. ניטור,שימור , ושיפור לאור זמ הנדסה ותפעול תחזוקה ●תזמו נכו ומדויק של טיפולי אחזקה מונעת על סמ נתוני אמת ●תזמו חסכוני של החלפות ציוד יש בחדש ●זיהוי בזבוז / זליגות ●קריאת נתוני אוטומטית ●חשיפה מינימאלית של עובדי ללוחות חשמל מחושמלי ●תהליכי ונוהלי בטיחות מובני בדיאגראמה ●דיאגראמה חד קווית של זרימת האנרגיה-מפת האנרגיה ●תכנו חסכוני ●ביצוע ניתוח השוואתי ●הפחתה למינימו הפסקות במיתק ●ניהול עומסי והסדרי ביקוש ●גישה מרחוק התקנה שירות למידה 03 !!!One Stop Shop הנהלה ומחלקת כספי קביעת יעדי ברורי להתייעלות , KPI’s אימות חשבונות חשמל החזר השקעה- R.O.I תקצוב עלויות ורכישות ציוד Software Hardware ליווי Schneider Electric - Moshe Maharaban - Energy Management Services Department
- 31. פרויקטי שבוצעו Schneider Electric - Moshe Maharaban - Energy Management Services Department 31

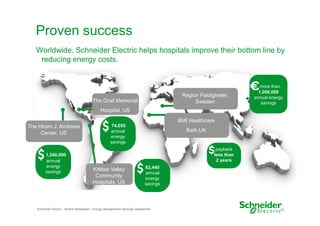

- 32. Proven success Worldwide, Schneider Electric helps hospitals improve their bottom line by reducing energy costs. Region Fastigheter, Sweden The Grail Memorial more than 1,000,000 annual energy savings Hospital, US BMI Healthcare The Hiram J. Andrews Center, US 1,240,000 annual energy savings 74,055 annual energy savings Bath,UK payback less than 2 years Kittitas Valley Community Hospitals, US 82,440 annual energy savings Schneider Electric - Moshe Maharaban - Energy Management Services Department 32
- 33. אל תחכו למחר - פ יהיה מאוחר תודה רבה על ההקשבה Schneider Electric - Moshe Maharaban - Energy Management Services Department 33
