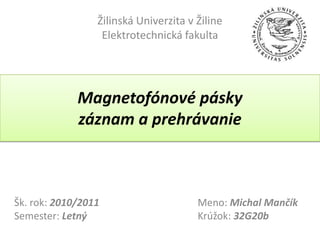

Žilinská Univerzita v Žiline
                  Elektrotechnická fakulta




             Magnetofónové pásky
             záznam a prehrávanie



Šk. rok: 2010/2011                     Meno: Michal Mančík
Semester: Letný                        Krúžok: 32G20b

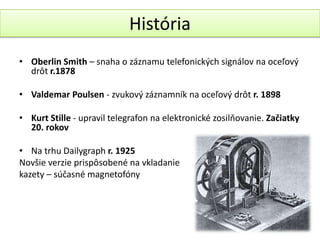

História
• Oberlin Smith – snaha o záznamu telefonických signálov na oceľový
  drôt r.1878

• Valdemar Poulsen - zvukový záznamník na oceľový drôt r. 1898

• Kurt Stille - upravil telegrafon na elektronické zosilňovanie. Začiatky
  20. rokov

• Na trhu Dailygraph r. 1925
Novšie verzie prispôsobené na vkladanie
kazety – súčasné magnetofóny

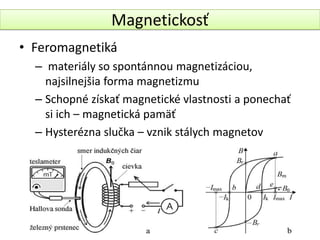

Magnetickosť
• Feromagnetiká
  – materiály so spontánnou magnetizáciou,
    najsilnejšia forma magnetizmu
  – Schopné získať magnetické vlastnosti a ponechať
    si ich – magnetická pamäť
  – Hysterézna slučka – vznik stálych magnetov

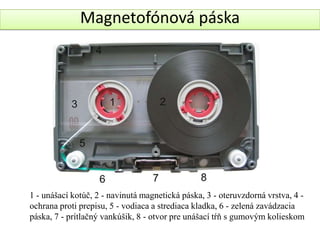

Magnetofónová páska




1 - unášací kotúč, 2 - navinutá magnetická páska, 3 - oteruvzdorná vrstva, 4 -
ochrana proti prepisu, 5 - vodiaca a strediaca kladka, 6 - zelená zavádzacia
páska, 7 - prítlačný vankúšik, 8 - otvor pre unášací tŕň s gumovým kolieskom

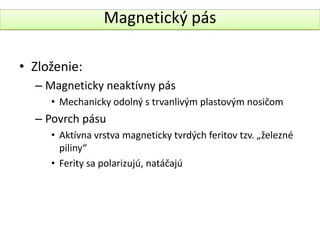

Magnetický pás

• Zloženie:
  – Magneticky neaktívny pás
     • Mechanicky odolný s trvanlivým plastovým nosičom
  – Povrch pásu
     • Aktívna vrstva magneticky tvrdých feritov tzv. „železné
       piliny“
     • Ferity sa polarizujú, natáčajú

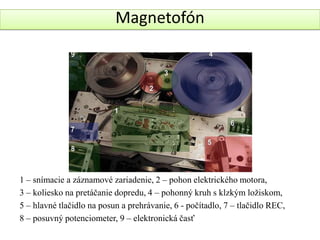

Magnetofón




1 – snímacie a záznamové zariadenie, 2 – pohon elektrického motora,
3 – koliesko na pretáčanie dopredu, 4 – pohonný kruh s klzkým ložiskom,
5 – hlavné tlačidlo na posun a prehrávanie, 6 - počítadlo, 7 – tlačidlo REC,
8 – posuvný potenciometer, 9 – elektronická časť

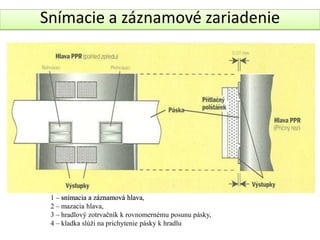

Snímacie a záznamové zariadenie




 1 – snímacia a záznamová hlava,
                            hlava
 2 – mazacia hlava,
 3 – hradlový zotrvačník k rovnomernému posunu pásky,
 4 – kladka slúži na prichytenie pásky k hradlu

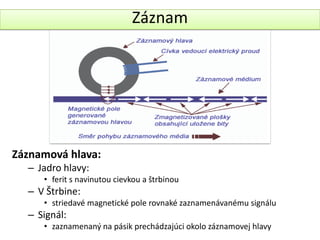

Záznam




Záznamová hlava:
  – Jadro hlavy:
     • ferit s navinutou cievkou a štrbinou
  – V Štrbine:
     • striedavé magnetické pole rovnaké zaznamenávanému signálu
  – Signál:
     • zaznamenaný na pásik prechádzajúci okolo záznamovej hlavy

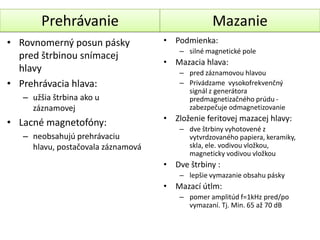

ʰáԾ                              Mazanie
• Rovnomerný posun pásky            • Podmienka:
                                        – silné magnetické pole
  pred štrbinou snímacej
                                    • Mazacia hlava:
  hlavy                                 – pred záznamovou hlavou
• Prehrávacia hlava:                    – Privádzame vysokofrekvenčný
                                          signál z generátora
   – užšia štrbina ako u                  predmagnetizačného prúdu -
     záznamovej                           zabezpečuje odmagnetizovanie
                                    • Zloženie feritovej mazacej hlavy:
• Lacné magnetofóny:
                                        – dve štrbiny vyhotovené z
   – neobsahujú prehrávaciu               vytvrdzovaného papiera, keramiky,
     hlavu, postačovala záznamová         skla, ele. vodivou vložkou,
                                          magneticky vodivou vložkou
                                    • Dve štrbiny :
                                        – lepšie vymazanie obsahu pásky
                                    • Mazací útlm:
                                        – pomer amplitúd f=1kHz pred/po
                                          vymazaní. Tj. Min. 65 až 70 dB

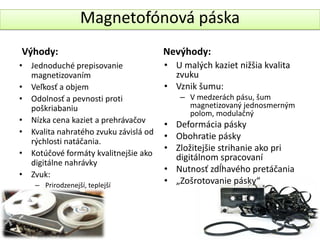

Magnetofónová páska
Výhody:                                Nevýhody:
• Jednoduché prepisovanie              • U malých kaziet nižšia kvalita
  magnetizovaním                         zvuku
• Veľkosť a objem                      • Vznik šumu:
• Odolnosť a pevnosti proti                – V medzerách pásu, šum
  poškriabaniu                               magnetizovaný jednosmerným
                                             polom, modulačný
• Nízka cena kaziet a prehrávačov
                                       • Deformácia pásky
• Kvalita nahratého zvuku závislá od
                                       • Obohratie pásky
  rýchlosti natáčania.
                                       • Zložitejšie strihanie ako pri
• Kotúčové formáty kvalitnejšie ako      digitálnom spracovaní
  digitálne nahrávky
                                       • Nutnosť zdĺhavého pretáčania
• Zvuk:
    – Prirodzenejší, teplejší
                                       • „Zošrotovanie pásky“

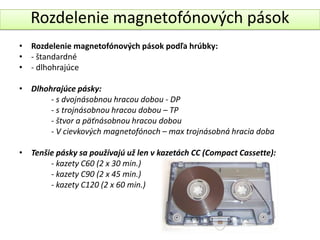

Rozdelenie magnetofónových pások
• Rozdelenie magnetofónových pások podľa hrúbky:
• - štandardné
• - dlhohrajúce

• Dlhohrajúce pásky:
       - s dvojnásobnou hracou dobou - DP
       - s trojnásobnou hracou dobou – TP
       - štvor a päťnásobnou hracou dobou
       - V cievkových magnetofónoch – max trojnásobná hracia doba

• Tenšie pásky sa používajú už len v kazetách CC (Compact Cassette):
       - kazety C60 (2 x 30 min.)
       - kazety C90 (2 x 45 min.)
       - kazety C120 (2 x 60 min.)

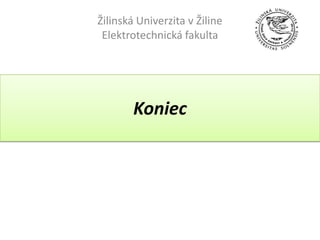

Žilinská Univerzita v Žiline
 Elektrotechnická fakulta




        Koniec
