5차 lm386 01
- 1. Circuit Tool & Chip

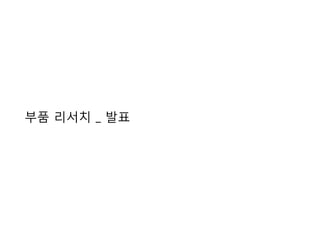

- 2. 부품 리서치 _ 발표

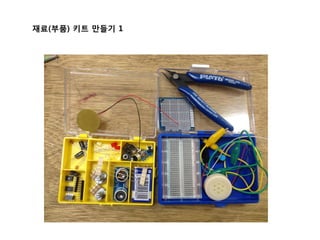

- 3. 재료(부품) 키트 만들기 1
- 4. 오디오 앰프 제작 _ 첫번째 - IC(LM386) - 회로도 Circuit - Fritzing 툴 사용 - 브레드 보드 설계 / 테스트

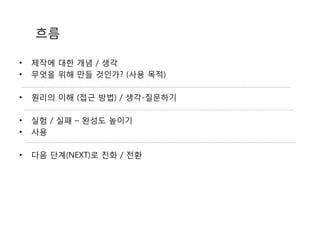

- 5. 흐름 • 제작에 대한 개념 / 생각 • 무엇을 위해 만들 것인가? (사용 목적) • 원리의 이해 (접근 방법) / 생각-질문하기 • 실험 / 실패 – 완성도 높이기 • 사용 • 다음 단계(NEXT)로 진화 / 전환

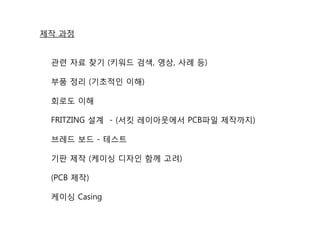

- 6. 제작 과정 관련 자료 찾기 (키워드 검색, 영상, 사례 등) 부품 정리 (기초적인 이해) 회로도 이해 FRITZING 설계 - (서킷 레이아웃에서 PCB파일 제작까지) 브레드 보드 - 테스트 기판 제작 (케이싱 디자인 함께 고려) (PCB 제작) 케이싱 Casing

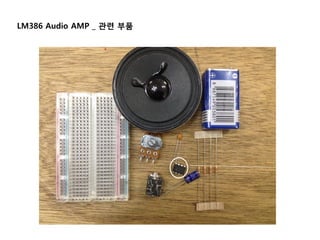

- 7. LM386 Audio AMP _ 관련 부품

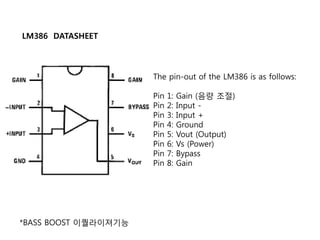

- 8. The pin-out of the LM386 is as follows: Pin 1: Gain (음량 조절) Pin 2: Input - Pin 3: Input + Pin 4: Ground Pin 5: Vout (Output) Pin 6: Vs (Power) Pin 7: Bypass Pin 8: Gain *BASS BOOST 이퀄라이져기능 LM386 DATASHEET

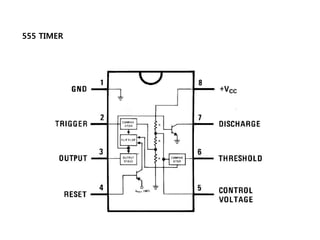

- 9. 555 TIMER

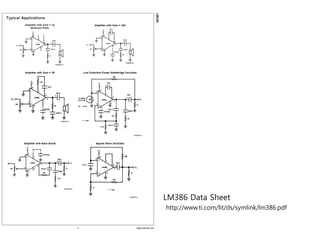

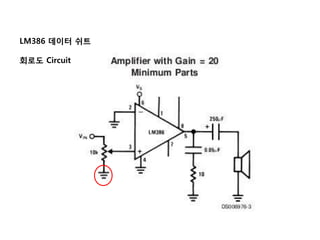

- 10. LM386 데이터 쉬트 회로도 Circuit

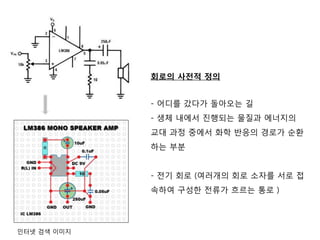

- 12. 회로(circuit) : 전류가 흐르는 회로의 사전적 정의 - 어디를 갔다가 돌아오는 길 - 생체 내에서 진행되는 물질과 에너지의 교대 과정 중에서 화학 반응의 경로가 순환 하는 부분 - 전기 회로 (여러개의 회로 소자를 서로 접 속하여 구성한 전류가 흐르는 통로 ) 인터넷 검색 이미지

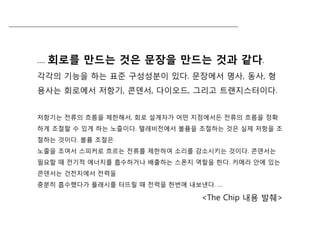

- 13. …. 회로를 만드는 것은 문장을 만드는 것과 같다. 각각의 기능을 하는 표준 구성성분이 있다. 문장에서 명사, 동사, 형 용사는 회로에서 젶기, 콘덴서, 다이오드, 그리고 트랜지스터이다. 젶기는 전류의 흐름을 제한해서, 회로 설계자가 어떤 지점에서든 전류의 흐름을 정확 하게 조절할 수 있게 하는 노즐이다. 텔레비전에서 볼퓸을 조절하는 것은 실제 젶을 조 절하는 것이다. 볼륨 조절은 노줄을 조여서 스피커로 흐르는 전류를 제한하여 소리를 감소시키는 것이다. 콘덴서는 필요할 때 전기적 에너지를 흡수하거나 배출하는 스폰지 역할을 한다. 카메라 안에 있는 콘덴서는 건전지에서 전력을 충분히 흡수했다가 플래시를 터뜨릴 때 전력을 한번에 내보낸다. … <The Chip 내용 발췌>

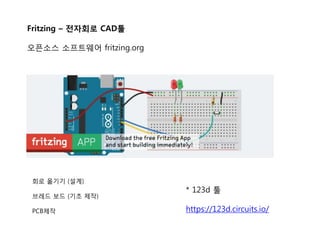

- 14. Fritzing – 전자회로 CAD툴 오픈소스 소프트웨어 fritzing.org 회로 옮기기 (설계) 브레드 보드 (기초 제작) PCB제작 * 123d 툴 https://123d.circuits.io/

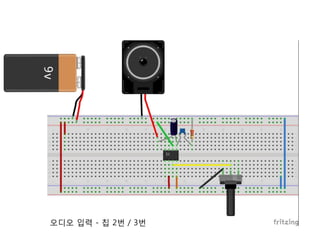

- 15. 오디오 입력 - 칩 2번 / 3번

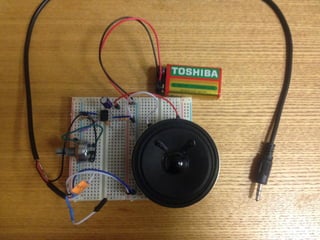

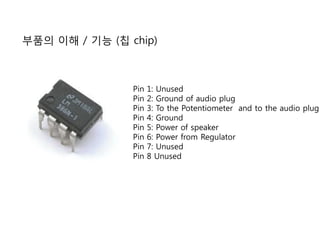

- 17. 부품의 이해 / 기능 (칩 chip) Pin 1: Unused Pin 2: Ground of audio plug Pin 3: To the Potentiometer and to the audio plug Pin 4: Ground Pin 5: Power of speaker Pin 6: Power from Regulator Pin 7: Unused Pin 8 Unused
- 18. 칩의 역사 전자식 숫자 적분 및 계산기 에니악 컴퓨터 ENIAC computer 수의 문제를 디지털 칩으로 해결 트랜지스터 증폭과 스위칭 기능을 하는 반도체 소자

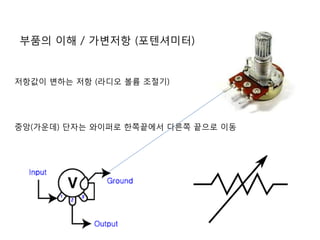

- 19. 젶값이 변하는 젶 (라디오 볼륨 조절기) 중앙(가운데) 단자는 와이퍼로 한쪽끝에서 다른쪽 끝으로 이동 부품의 이해 / 가변젶 (포텐셔미터)

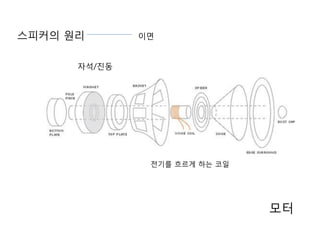

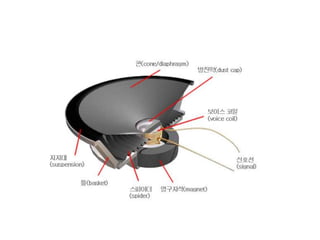

- 20. 자석/진동 전기를 흐르게 하는 코일 스피커의 원리 이면 모터

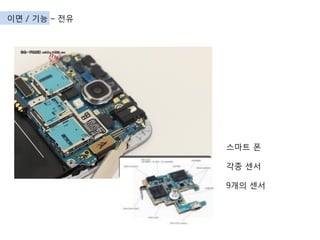

- 22. 이면 / 기능 – 전유 스마트 폰 각종 센서 9개의 센서
- 23. 제작 (참고 이미지)

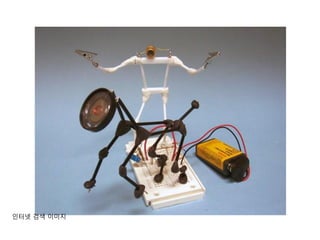

- 25. 인터넷 검색 이미지

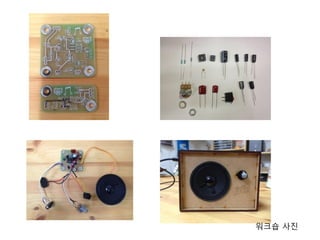

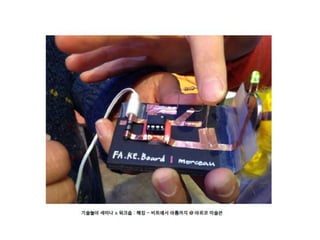

- 26. 워크숍 사진

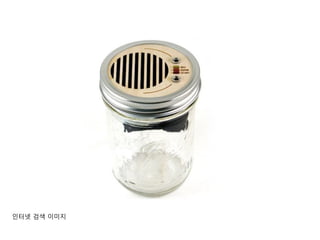

- 27. 인터넷 검색 이미지

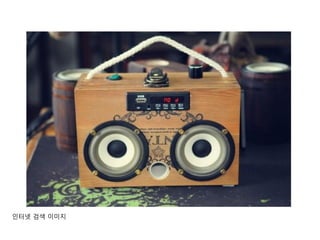

- 28. 인터넷 검색 이미지

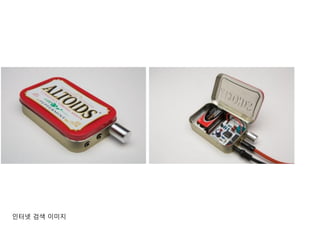

- 29. 인터넷 검색 이미지

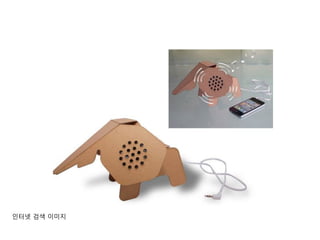

- 30. 인터넷 검색 이미지

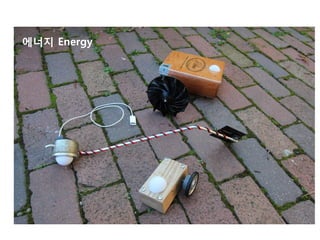

- 31. 에너지 Energy
- 32. 기판 제작 & 케이싱 7. 9
