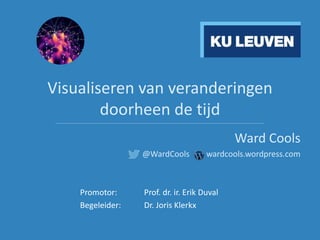

Visualiseren van veranderingen
doorheen de tijd______________________________________________________________________________________________________________________
Ward Cools
@WardCools wardcools.wordpress.com
Promotor: Prof. dr. ir. Erik Duval
Begeleider: Dr. Joris Klerkx

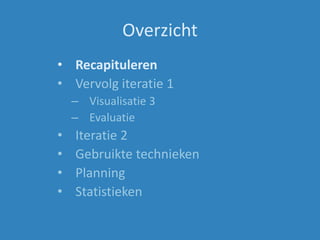

Overzicht
 Recapituleren
 Vervolg iteratie 1
 Visualisatie 3
 Evaluatie
 Iteratie 2
 Gebruikte technieken
 Planning
 Statistieken

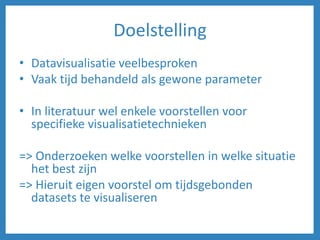

Doelstelling
 Datavisualisatie veelbesproken
 Vaak tijd behandeld als gewone parameter
 In literatuur wel enkele voorstellen voor
specifieke visualisatietechnieken
=> Onderzoeken welke voorstellen in welke situatie
het best zijn
=> Hieruit eigen voorstel om tijdsgebonden
datasets te visualiseren
Laatst ge谷indigd
 Literatuurstudie
 Dataset gevonden (voetbaldata)
 2 visualisaties gemaakt:

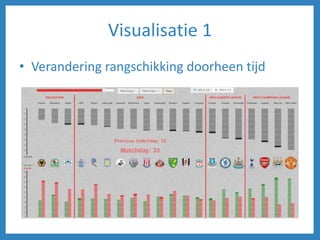

Visualisatie 1
 Verandering rangschikking doorheen tijd

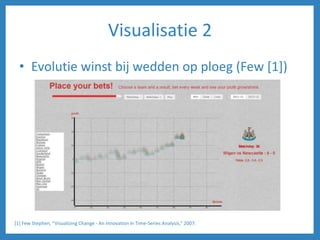

Visualisatie 2
 Evolutie winst bij wedden op ploeg (Few [1])
[1] Few Stephen, Visualizing Change - An Innovation in Time-Series Analysis, 2007.
Overzicht
 Recapituleren
 Vervolg iteratie 1
 Visualisatie 3
 Evaluatie
 Iteratie 2
 Gebruikte technieken
 Planning
 Statistieken

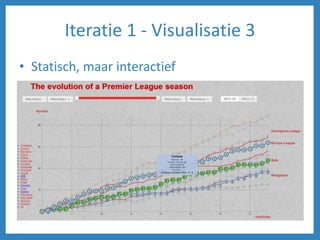

Iteratie 1 - Visualisatie 3
 Statisch, maar interactief
Iteratie 1 - Evaluatie

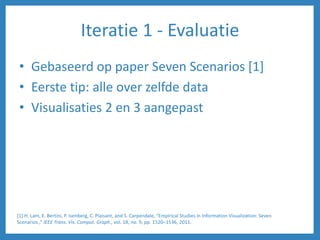

 Gebaseerd op paper Seven Scenarios [1]
 Eerste tip: alle over zelfde data
 Visualisaties 2 en 3 aangepast
[1] H. Lam, E. Bertini, P. Isenberg, C. Plaisant, and S. Carpendale, Empirical Studies in Information Visualization: Seven
Scenarios., IEEE Trans. Vis. Comput. Graph., vol. 18, no. 9, pp. 15201536, 2011.

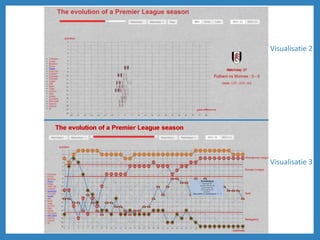

Visualisatie 2
Visualisatie 3
Iteratie 1 - Evaluatie

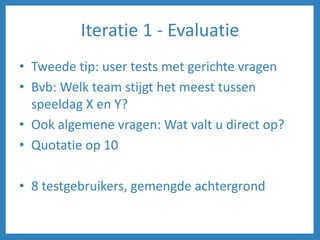

 Tweede tip: user tests met gerichte vragen
 Bvb: Welk team stijgt het meest tussen
speeldag X en Y?
 Ook algemene vragen: Wat valt u direct op?
 Quotatie op 10
 8 testgebruikers, gemengde achtergrond

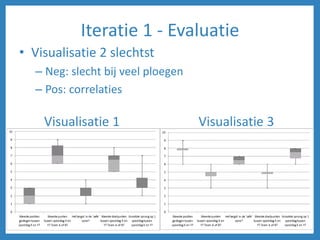

Iteratie 1 - Evaluatie
 Visualisatie 2 slechtst
 Neg: slecht bij veel ploegen
 Pos: correlaties
Visualisatie 1 Visualisatie 3

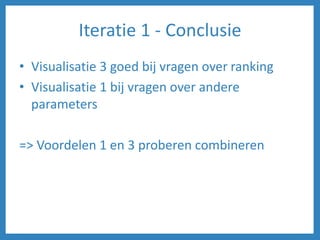

Iteratie 1 - Conclusie
 Visualisatie 3 goed bij vragen over ranking
 Visualisatie 1 bij vragen over andere
parameters
=> Voordelen 1 en 3 proberen combineren
Overzicht
 Recapituleren
 Vervolg iteratie 1
 Visualisatie 3
 Evaluatie
 Iteratie 2
 Gebruikte technieken
 Planning
 Statistieken
Iteratie 2  Visualisatie 1
 Eerste idee: letterlijk combineren

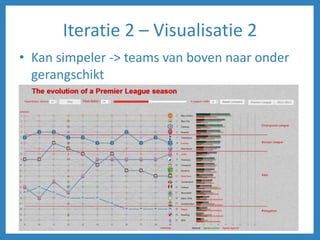

Iteratie 2  Visualisatie 2
 Kan simpeler -> teams van boven naar onder
gerangschikt

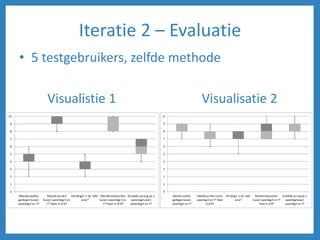

Iteratie 2  Evaluatie
 5 testgebruikers, zelfde methode
Visualistie 1 Visualisatie 2

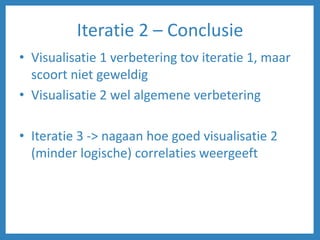

Iteratie 2  Conclusie
 Visualisatie 1 verbetering tov iteratie 1, maar
scoort niet geweldig
 Visualisatie 2 wel algemene verbetering
 Iteratie 3 -> nagaan hoe goed visualisatie 2
(minder logische) correlaties weergeeft
Overzicht
 Recapituleren
 Vervolg iteratie 1
 Visualisatie 3
 Evaluatie
 Iteratie 2
 Gebruikte technieken
 Planning
 Statistieken

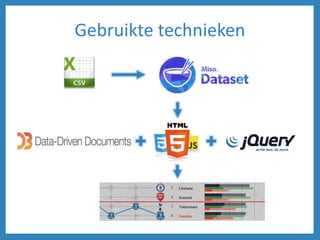

Gebruikte technieken
Overzicht
 Recapituleren
 Vervolg iteratie 1
 Visualisatie 3
 Evaluatie
 Iteratie 2
 Gebruikte technieken
 Planning
 Statistieken

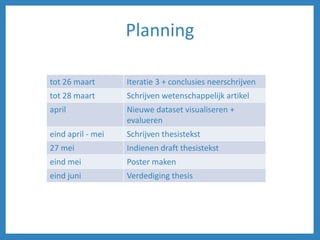

Planning
tot 26 maart Iteratie 3 + conclusies neerschrijven
tot 28 maart Schrijven wetenschappelijk artikel
april Nieuwe dataset visualiseren +
evalueren
eind april - mei Schrijven thesistekst
27 mei Indienen draft thesistekst
eind mei Poster maken
eind juni Verdediging thesis
Overzicht
 Recapituleren
 Vervolg iteratie 1
 Visualisatie 3
 Evaluatie
 Iteratie 2
 Gebruikte technieken
 Planning
 Statistieken

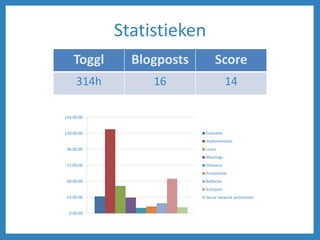

Statistieken
Toggl Blogposts Score
314h 16 14
0:00:00
24:00:00
48:00:00
72:00:00
96:00:00
120:00:00
144:00:00
Evaluatie
Implementatie
Lezen
Meetings
Ontwerp
Presentatie
Reflectie
Schrijven
Social network activiteiten
