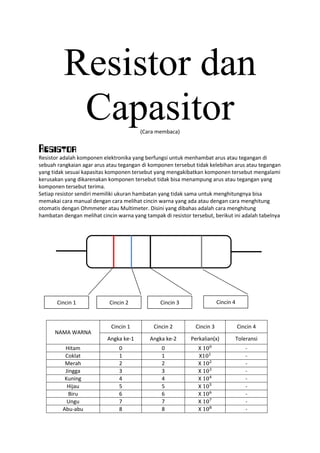

- 1. Resistor dan Capasitor (Cara membaca) Resistor Resistor adalah komponen elektronika yang berfungsi untuk menhambat arus atau tegangan di sebuah rangkaian agar arus atau tegangan di komponen tersebut tidak kelebihan arus atau tegangan yang tidak sesuai kapasitas komponen tersebut yang mengakibatkan komponen tersebut mengalami kerusakan yang dikarenakan komponen tersebut tidak bisa menampung arus atau tegangan yang komponen tersebut terima. Setiap resistor sendiri memiliki ukuran hambatan yang tidak sama untuk menghitungnya bisa memakai cara manual dengan cara melihat cincin warna yang ada atau dengan cara menghitung otomatis dengan Ohmmeter atau Multimeter. Disini yang dibahas adalah cara menghitung hambatan dengan melihat cincin warna yang tampak di resistor tersebut, berikut ini adalah tabelnya Cincin 1 Cincin 2 Cincin 3 Cincin 4 Cincin 1 Cincin 2 Cincin 3 Cincin 4 NAMA WARNA Angka ke-1 Angka ke-2 Perkalian(x) Toleransi Hitam 0 0 X - Coklat 1 1 X - Merah 2 2 X - Jingga 3 3 X - Kuning 4 4 X - Hijau 5 5 X - Biru 6 6 X - Ungu 7 7 X - Abu-abu 8 8 X -

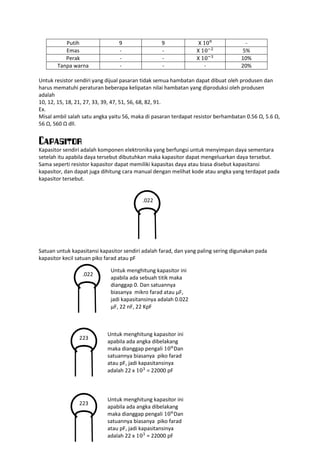

- 2. Putih 9 9 X - Emas - - X 5% Perak - - X 10% Tanpa warna - - - 20% Untuk resistor sendiri yang dijual pasaran tidak semua hambatan dapat dibuat oleh produsen dan harus mematuhi peraturan beberapa kelipatan nilai hambatan yang diproduksi oleh produsen adalah 10, 12, 15, 18, 21, 27, 33, 39, 47, 51, 56, 68, 82, 91. Ex. Misal ambil salah satu angka yaitu 56, maka di pasaran terdapat resistor berhambatan 0.56 , 5.6 , 56 , 560 dll. Capasitor Kapasitor sendiri adalah komponen elektronika yang berfungsi untuk menyimpan daya sementara setelah itu apabila daya tersebut dibutuhkan maka kapasitor dapat mengeluarkan daya tersebut. Sama seperti resistor kapasitor dapat memiliki kapasitas daya atau biasa disebut kapasitansi kapasitor, dan dapat juga dihitung cara manual dengan melihat kode atau angka yang terdapat pada kapasitor tersebut. .022 Satuan untuk kapasitansi kapasitor sendiri adalah farad, dan yang paling sering digunakan pada kapasitor kecil satuan piko farad atau pF Untuk menghitung kapasitor ini .022 apabila ada sebuah titik maka dianggap 0. Dan satuannya biasanya mikro farad atau 袖F, jadi kapasitansinya adalah 0.022 袖F, 22 nF, 22 KpF Untuk menghitung kapasitor ini 223 apabila ada angka dibelakang maka dianggap pengali Dan satuannya biasanya piko farad atau pF, jadi kapasitansinya adalah 22 x = 22000 pF Untuk menghitung kapasitor ini 223 apabila ada angka dibelakang maka dianggap pengali Dan satuannya biasanya piko farad atau pF, jadi kapasitansinya adalah 22 x = 22000 pF

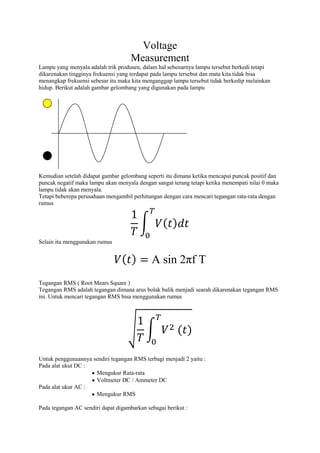

- 3. Voltage Measurement Lampu yang menyala adalah trik produsen, dalam hal sebenarnya lampu tersebut berkedi tetapi dikarenakan tingginya frekuensi yang terdapat pada lampu tersebut dan mata kita tidak bisa menangkap frekuensi sebesar itu maka kita menganggap lampu tersebut tidak berkedip melainkan hidup. Berikut adalah gambar gelombang yang digunakan pada lampu Kemudian setelah didapat gambar gelombang seperti itu dimana ketika mencapai puncak positif dan puncak negatif maka lampu akan menyala dengan sangat terang tetapi ketika menempati nilai 0 maka lampu tidak akan menyala. Tetapi beberepa perusahaan mengambil perhitungan dengan cara mencari tegangan rata-rata dengan rumus Selain itu menggunakan rumus A sin 2f T Tegangan RMS ( Root Mears Square ) Tegangan RMS adalah tegangan dimana arus bolak balik menjadi searah dikarenakan tegangan RMS ini. Untuk mencari tegangan RMS bisa menggunakan rumus Untuk penggunaannya sendiri tegangan RMS terbagi menjadi 2 yaitu : Pada alat ukut DC : Mengukur Rata-rata Voltmeter DC / Ammeter DC Pada alat ukur AC : Mengukur RMS Pada tegangan AC sendiri dapat digambarkan sebagai berikut :

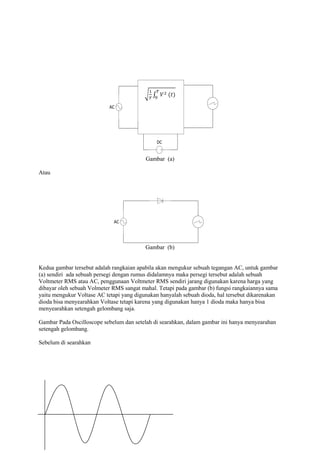

- 4. AC DC Gambar (a) Atau AC Gambar (b) Kedua gambar tersebut adalah rangkaian apabila akan mengukur sebuah tegangan AC, untuk gambar (a) sendiri ada sebuah persegi dengan rumus didalamnya maka persegi tersebut adalah sebuah Voltmeter RMS atau AC, penggunaan Voltmeter RMS sendiri jarang digunakan karena harga yang dibayar oleh sebuah Volmeter RMS sangat mahal. Tetapi pada gambar (b) fungsi rangkaiannya sama yaitu mengukur Voltase AC tetapi yang digunakan hanyalah sebuah dioda, hal tersebut dikarenakan dioda bisa menyearahkan Voltase tetapi karena yang digunakan hanya 1 dioda maka hanya bisa menyearahkan setengah gelombang saja. Gambar Pada Oscilloscope sebelum dan setelah di searahkan, dalam gambar ini hanya menyearahan setengah gelombang. Sebelum di searahkan

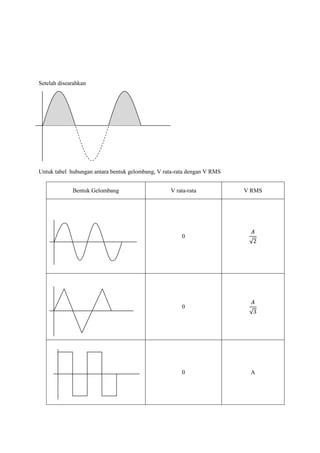

- 5. Setelah disearahkan Untuk tabel hubungan antara bentuk gelombang, V rata-rata dengan V RMS Bentuk Gelombang V rata-rata V RMS 0 0 0 A

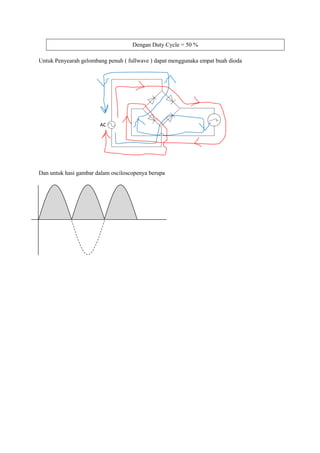

- 6. Dengan Duty Cycle = 50 % Untuk Penyearah gelombang penuh ( fullwave ) dapat menggunaka empat buah dioda AC Dan untuk hasi gambar dalam osciloscopenya berupa

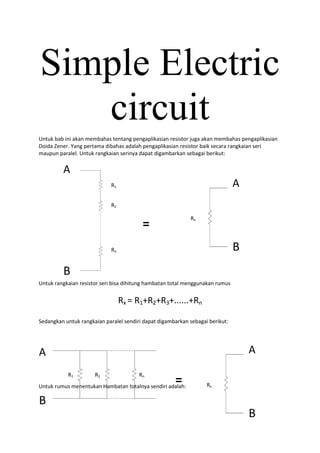

- 7. Simple Electric circuit Untuk bab ini akan membahas tentang pengaplikasian resistor juga akan membahas pengaplikasian Doida Zener. Yang pertama dibahas adalah pengaplikasian resistor baik secara rangkaian seri maupun paralel. Untuk rangkaian serinya dapat digambarkan sebagai berikut: A R1 A R2 Rx = Rn B B Untuk rangkaian resistor seri bisa dihitung hambatan total menggunakan rumus Rx = R1+R2+R3+......+Rn Sedangkan untuk rangkaian paralel sendiri dapat digambarkan sebagai berikut: A A R1 R2 Rn = Untuk rumus menentukan Hambatan totalnya sendiri adalah: Rx B B

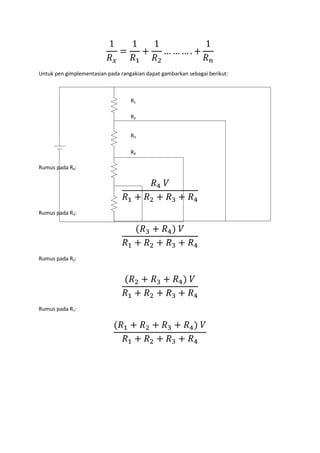

- 8. Untuk pen gimplementasian pada rangakian dapat gambarkan sebagai berikut: R1 R2 R3 R4 Rumus pada R4: Rumus pada R3: Rumus pada R2: Rumus pada R1:

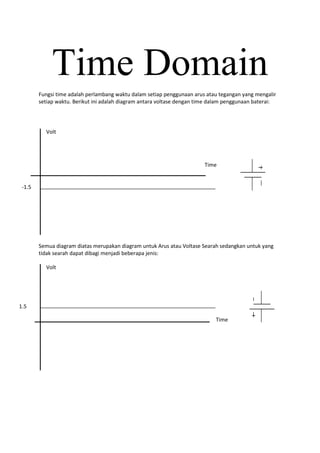

- 9. Time Domain Fungsi time adalah perlambang waktu dalam setiap penggunaan arus atau tegangan yang mengalir setiap waktu. Berikut ini adalah diagram antara voltase dengan time dalam penggunaan baterai: Volt Time -1.5 Semua diagram diatas merupakan diagram untuk Arus atau Voltase Searah sedangkan untuk yang tidak searah dapat dibagi menjadi beberapa jenis: Volt 1.5 Time

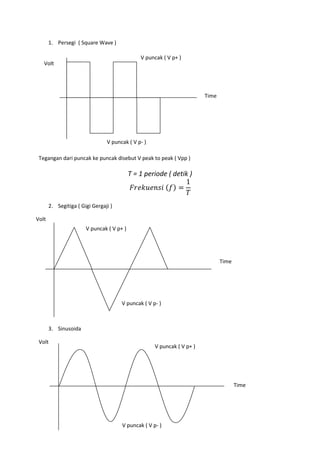

- 10. 1. Persegi ( Square Wave ) V puncak ( V p+ ) Volt Time V puncak ( V p- ) Tegangan dari puncak ke puncak disebut V peak to peak ( Vpp ) T = 1 periode ( detik ) 2. Segitiga ( Gigi Gergaji ) Volt V puncak ( V p+ ) Time V puncak ( V p- ) 3. Sinusoida Volt V puncak ( V p+ ) Time V puncak ( V p- )

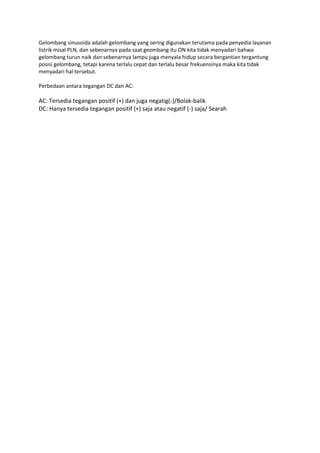

- 11. Gelombang sinusoida adalah gelombang yang sering digunakan terutama pada penyedia layanan listrik misal PLN, dan sebenarnya pada saat geombang itu ON kita tidak menyadari bahwa gelombang turun naik dan sebenarnya lampu juga menyala hidup secara bergantian tergantung posisi gelombang, tetapi karena terlalu cepat dan terlalu besar frekuensinya maka kita tidak menyadari hal tersebut. Perbedaan antara tegangan DC dan AC: AC: Tersedia tegangan positif (+) dan juga negatig(-)/Bolak-balik DC: Hanya tersedia tegangan positif (+) saja atau negatif (-) saja/ Searah

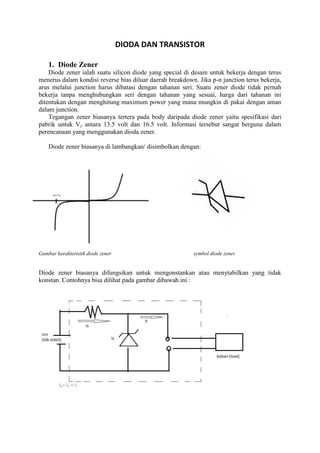

- 12. DIODA DAN TRANSISTOR 1. Diode Zener Diode zener ialah suatu silicon diode yang special di desain untuk bekerja dengan terus menerus dalam kondisi reverse bias diluar daerah breakdown. Jika p-n junction terus bekerja, arus melalui junction harus dibatasi dengan tahanan seri. Suatu zener diode tidak pernah bekerja tanpa menghubungkan seri dengan tahanan yang sesuai, harga dari tahanan ini ditentukan dengan menghitung maximum power yang mana mungkin di pakai dengan aman dalam junction. Tegangan zener biasanya tertera pada body daripada diode zener yaitu spesifikasi dari pabrik untuk Vz antara 13.5 volt dan 16.5 volt. Informasi tersebut sangat berguna dalam perencanaan yang menggunakan dioda zener. Diode zener biasanya di lambangkan/ disimbolkan dengan: Gambar karakteristik diode zener symbol diode zener Diode zener biasanya difungsikan untuk mengonstankan atau menytabilkan yang tidak konstan. Contohnya bisa dilihat pada gambar dibawah ini :

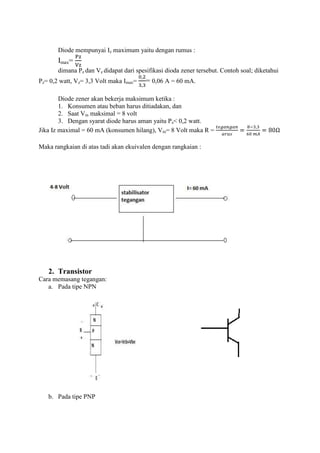

- 13. Diode mempunyai Iz maximum yaitu dengan rumus : Imax= dimana Pz dan Vz didapat dari spesifikasi dioda zener tersebut. Contoh soal; diketahui Pz= 0,2 watt, Vz= 3,3 Volt maka Imax= = 0,06 A = 60 mA. Diode zener akan bekerja maksimum ketika : 1. Konsumen atau beban harus ditiadakan, dan 2. Saat Vin maksimal = 8 volt 3. Dengan syarat diode harus aman yaitu Pz< 0,2 watt. Jika Iz maximal = 60 mA (konsumen hilang), Vin= 8 Volt maka R = Maka rangkaian di atas tadi akan ekuivalen dengan rangkaian : 2. Transistor Cara memasang tegangan: a. Pada tipe NPN b. Pada tipe PNP

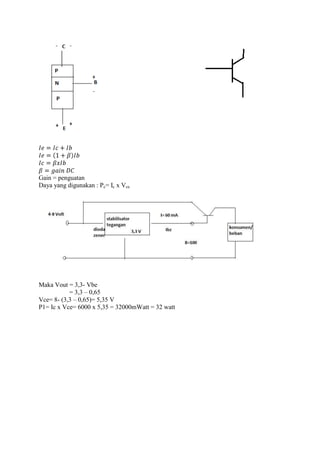

- 14. Gain = penguatan Daya yang digunakan : Pc= Ic x Vce Maka Vout = 3,3- Vbe = 3,3 0,65 Vce= 8- (3,3 0,65)= 5,35 V P1= Ic x Vce= 6000 x 5,35 = 32000mWatt = 32 watt
- 15. LAPORAN BENGKEL ELEKTRONIKA Dosen Pembimbing: Henggar Budiman Disusun oleh: Indra Iqbal R. 7210040058 1 D4 Telekomunikasi B Jurusan Teknik Telekomunikasi Politeknik Elektronika Negeri Surabaya Institut Teknologi Sepuluh Nopember Tahun 2010/2011
