XCD ve Yazılım Mimarisi Tasarlama
- 1. XCD VE YAZILIM MİMARİSİ TASARLAMA MUSTAFA UYSAL İSTANBUL KEMERBURGAZ ÜNİVERSİTESİ mustafa.uysal@ogr.kemerburgaz.edu.tr

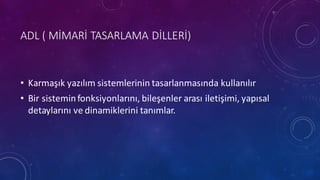

- 2. ADL ( MİMARİ TASARLAMA DİLLERİ) • Karmaşık yazılım sistemlerinin tasarlanmasında kullanılır • Bir sisteminfonksiyonlarını, bileşenler arası iletişimi, yapısal detaylarını ve dinamiklerini tanımlar.

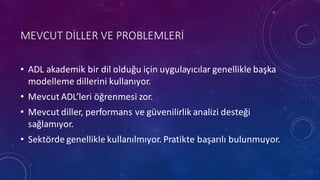

- 3. MEVCUT DİLLER VE PROBLEMLERİ • ADL akademik bir dil olduğu için uygulayıcılar genellikle başka modelleme dillerini kullanıyor. • Mevcut ADL’leri öğrenmesi zor. • Mevcut diller, performans ve güvenilirlik analizi desteği sağlamıyor. • Sektörde genellikle kullanılmıyor. Pratikte başarılı bulunmuyor.

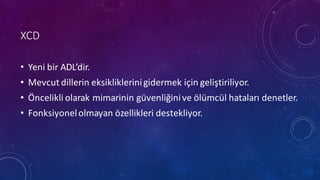

- 4. XCD • Yeni bir ADL’dir. • Mevcut dillerin eksikliklerinigidermek için geliştiriliyor. • Öncelikli olarak mimarinin güvenliğinive ölümcül hataları denetler. • Fonksiyonelolmayan özellikleri destekliyor.

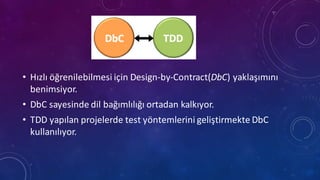

- 5. • Hızlı öğrenilebilmesi için Design-‐by-‐Contract(DbC) yaklaşımını benimsiyor. • DbC sayesinde dil bağımlılığı ortadan kalkıyor. • TDD yapılan projelerde test yöntemlerini geliştirmekte DbC kullanılıyor.

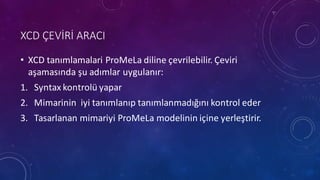

- 7. XCD ÇEVİRİ ARACI • XCD tanımlamalari ProMeLa diline çevrilebilir. Çeviri aşamasında şu adımlar uygulanır: 1. Syntax kontrolü yapar 2. Mimarinin iyi tanımlanıp tanımlanmadığını kontrol eder 3. Tasarlanan mimariyi ProMeLa modelinin içine yerleştirir.

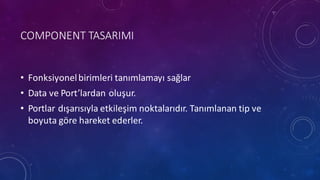

- 8. COMPONENT TASARIMI • Fonksiyonelbirimleri tanımlamayı sağlar • Data ve Port’lardan oluşur. • Portlar dışarısıyla etkileşim noktalarıdır. Tanımlanan tip ve boyuta göre hareket ederler.

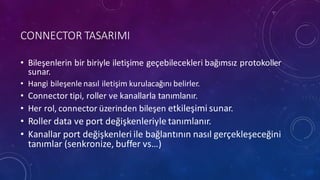

- 10. CONNECTOR TASARIMI • Bileşenlerin bir biriyle iletişime geçebilecekleri bağımsız protokoller sunar. • Hangi bileşenle nasıl iletişim kurulacağını belirler. • Connector tipi, roller ve kanallarla tanımlanır. • Her rol, connector üzerinden bileşen etkileşimi sunar. • Roller data ve port değişkenleriyle tanımlanır. • Kanallar port değişkenleri ile bağlantının nasıl gerçekleşeceğini tanımlar (senkronize, buffer vs…)

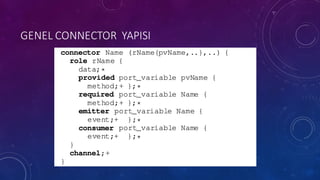

- 11. GENEL CONNECTOR YAPISI

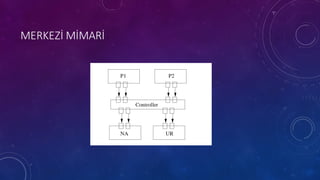

- 13. MERKEZİ MİMARİ

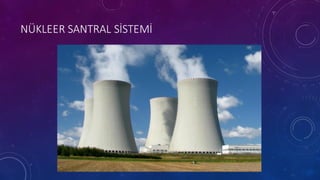

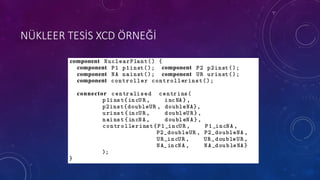

- 14. NÜKLEER TESİS XCD ÖRNEĞİ

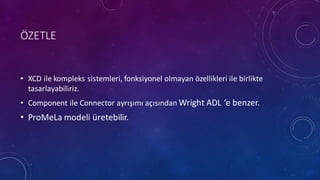

- 15. ÖZETLE • XCD ile kompleks sistemleri, fonksiyonel olmayan özellikleri ile birlikte tasarlayabiliriz. • Component ile Connector ayrışımı açısından Wright ADL ‘e benzer. • ProMeLa modeli üretebilir.

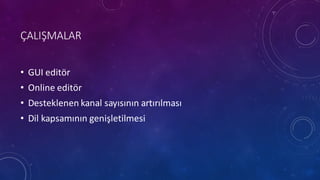

- 16. ÇALIŞMALAR • GUI editör • Online editör • Desteklenen kanal sayısının artırılması • Dil kapsamının genişletilmesi

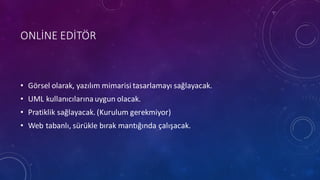

- 17. ONLİNE EDİTÖR • Görsel olarak, yazılım mimarisi tasarlamayı sağlayacak. • UML kullanıcılarına uygun olacak. • Pratiklik sağlayacak. (Kurulum gerekmiyor) • Web tabanlı, sürükle bırak mantığında çalışacak.
- 18. • Versiyon takibi • Açık kaynağın gücü • Gelişmiş dökümantasyon
- 19. SORULAR?
- 20. TEŞEKKÜRLER • Kaynaklar; • https://sites.google.com/site/ozkayamert1/home/xcd • http://openaccess.city.ac.uk/4288/1/ccis-‐extended-‐icsoft-‐libre.pdf • https://www.academia.edu/3277429/Highly_Analysable_Reusable_and_Realisable_Architectural_Desig ns_with_XCD • http://openaccess.city.ac.uk/2886/1/facs12-‐xcd.pdf Mustafa UYSAL mustafa.uysal@ogr.kemerburgaz.edu.tr
