La Diabrotica del Mais
SOLUZIONI TECNICHE

ERCOLE è il nuovo geoinsetticida per Elateridi,
Diabrotica e insetti terricoli di mais, patata,
colture erbacee e orticole. Ercole salvaguarda
l’investimento colturale e l’apparato radicale con un
impatto significativamente positivo sulla resa delle
colture e la qualità del raccolto.
Presenza di una rete di monitoraggio e sistema di allerta efficace e diffuso
Lungo periodo di schiusa uova > 1 mese
Forte sviluppo radicale del mais nei primi 40 giorni
L’aggressione delle larve dall’esterno verso l’interno, attirate dalle emissioni apicali di CO2
Necessaria protezione radicale globale sia dall’interno che dall’esterno.
In differenti prove di campo è emerso come la
protezione totale si raggiunga solo applicando
Ercole sia alla semina sia alla rincalzatura.Anche i
semiconciatibeneficianocomunquediun’applicazione
di Ercole alla sarchiatura per garantire un’efficace
barriera contro gli attacchi tardivi delle larve di
Diabrotica. Soprattutto nel caso di semine precoci,
diventa importante il doppio trattamento (semina
+ sarchiatura) che consente di massimizzare le rese
(+17 q/ha rispetto al non trattato).
Lambda-Cialotrina e microgranuli con tecnologia G.PLUS per una distribuzione precisa e un’azione rapida
e duratura
Novità su mais: impiegabile dalla semina alla rincalzatura
Non classificato
Più di 40 colture autorizzate

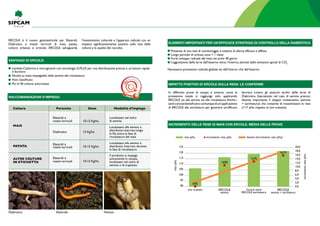

Vantaggi di Ercole:
raccomandazioni d’impiego
Elementi importanti per un’efficace strategia di controllo della Diabrotica
Impatto positivo di Ercole sulla resa: le conferme
Incremento delle rese di mais con Ercole, media delle prove
Coltura Parassita Dose Modalità d’impiego
Elateridi e
insetti terricoli
Diabrotica
Elateridi e
insetti terricoli
Elateridi e
insetti terricoli
10-15 Kg/ha
15 Kg/ha
10-15 Kg/ha
10-15 Kg/ha
Localizzato nel solco
di semina
Localizzato alla semina o
distribuito interrato lungo
la fila entro la fase di
rincalzatura del mais
Localizzato alla semina o
distribuito interrato durante
la fase di rincalzatura
Il prodotto si impiega
unicamente in campo,
localizzato nel solco di
semina o di trapianto
MAIS
PATATA
ALTRE COLTURE
IN ETICHETTA
resa q/ha incremento resa q/ha lineare (incremento resa q/ha)
non trattato Ercole
semina
Concia seme
ERCOLE sarchiatura
Ercole
semina + sarchiatura
20,0
18,0
16,0
14,0
12,0
10,0
8,0
6,0
4,0
2,0
0,0
resaq/ha
incrementoresaq/ha
125
120
115
110
105
100
95
90
Diabrotica Elateride Nottue
0,0%
10,9%
15,3%
16,7%

La sarchiatura, già di per sé, apporta benefici alla
coltura,sia per la sanità della coltura,sia per gli aspetti
produttivi offrendo anche un controllo parziale
delle infestanti. Ora, con l’aggiunta della possibilità
di abbinarla a trattamenti fitosanitari, la pratica della
sarchiatura acquisisce ulteriore importanza.
Appare fondamentale tarare correttamente le
macchine, cosa da fare in azienda e non in campo
all’ultimo minuto.L’uniformità di distribuzione,laterale
e longitudinale, deve essere infatti massimizzata per
ottenere risultati soddisfacenti. Tutti gli elementi
devono cioè distribuire il medesimo quantitativo.
Anche la profondità di deposizione è importante,
altrimenti le radici restano scoperte troppo presto.
Diversi i tipi di microgranulatori a dispozione e
diverse le possibilità di azionamento (meccanica,
elettrica, idraulica) come pure diversi sono i kit con
cui si possono allestire le diverse sarchiatrici.
Al fine di assicurare l’interramento del prodotto ai
lati dell’apparato radicale è necessario ricorrere
ad assolcatori, montati su una struttura portante
a parallelogramma (come quelle dei sarchiatori),
e collegati al tubo di calata proveniente dal
microgranulatore (o da altro sistema di distribuzione
volumetrica). Esistono sul mercato varie tipologie di
assolcatori, che comunque possono essere ricollegati
a due tipologie (vedasi figura 1):
Assolcatori a disco: il taglio del terreno avviene
per mezzo di un disco, o più spesso dall’azione di un
doppio disco, montato su cuscinetto e lasciato libero.
Tale sistema garantisce la possibilità di operare anche
in presenza di residui colturali e su suolo parzialmente
umido senza incorrere in fenomeni di intasamento.
Assolcatori a falcione: l’operazione di taglio del
terreno avviene per mezzo di una“scarpetta”.Questa
soluzione è meno indicata in presenza di residui
colturali ma può essere preferibile agli assolcatori a
disco in suoli molto ciottolosi.
Questi assolcatori possono essere montanti, tramite
staffe metalliche,alle strutture degli elementi standard
delle sarchiatrici.A titolo esemplificativo si riporta in
figura 2 una configurazione di elemento sarchiante
interfilare standard a 3 molle su cui sono stati installati
2 assolcatori a doppio disco.
Figura 2: esempio di configurazione di elemento
sarchiante interfilare standard a 3 molle su cui sono stati
installati 2 assolcatori a doppio disco
Marco Bombonati. Questi, oltre a essere lui
stesso agricoltore, segue circa 300 ettari di mais da
avviare a impianti di biogas. Bombonati ha ottenuto
ottimi risultati dalle applicazioni di Ercole,applicato
su diversi ettari durante il 2014. L’Azienda agricola
Bombonati ha sede a Sustinente (MN) e conta 90
ha, in cui prevale il mais da trinciato da consegnare a
biogas. La rotazione viene fatta su circa 40 ettari con
frumento e soia.Il geodisinfestante,specialmente nella
monocoltura bioenergetica, viene sempre applicato
alla semina a cui è stata affiancata l’applicazione in
sarchiatura. La macchina utilizzata è la Sarchiatrice HS
a marchio Maschio-Gaspardo della quale è piaciuto il
sistema a tramoggia unica. La deposizione di Ercole
avviene sui due lati, grazie a calate legate alla prima
ancora, appositamente scelta di minori dimensioni
rispetto alle altre per poter avvicinare di più il granulare
alle radici. Ercole è stato utilizzato sulla maggior
parte dei terreni, anche perché il biogas richiede
monosuccessione. In ultimo giunge un consiglio da
agricoltore ad altri agricoltori: secondo Bombonati
bisogna pensare di utilizzare Ercole in sarchiatura
con approccio tecnico. Cioè, il trattamento va mirato,
perché anche un minimo ritardo può permettere alle
larve di Diabrotica di svilupparsi limitando l’efficacia
del prodotto.

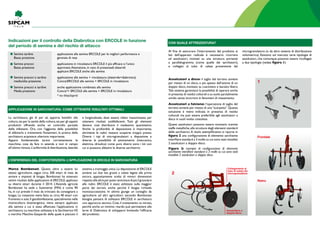

Indicazioni per il controllo della Diabrotica con ERCOLE in funzione
del periodo di semina e del rischio di attacco
1
Semine tardive applicazione alla semina ERCOLE per le migliori performance e
Bassa pressione garanzia di resa
Semine precoci applicazione in rincalzatura Ercole il più efficace e l’unico
Bassa pressione approvato.Attenzione, in caso di presenzadi elateridi
applicare Ercole anche alla semina
Semine precoci e tardive applicazione alla semina + rincalzatura (elateride+diabrotica)
medio/alta pressione Concia/Ercole alla semina + Ercole in rincalzatura
Semine precoci e tardive anche applicazione combinata alla semina
Media pressione Concia*+ Ercole alla semina + Ercole in rincalzatura
* no thiacloprid
Applicazione in sarchiatura: come ottenere risultati ottimali
Con quale attrezzatura?
L’esperienza del contoterzista: l’applicazione di ERCOLE in sarchiatura
Frontale
Retro
Collegamento al
tubo di calata del
microgranulatore
Assolcatore a
doppio disco
2

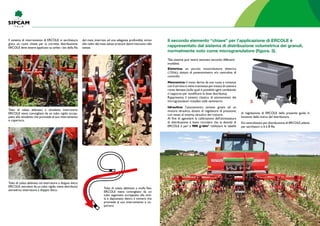

Il sistema di interramento di Ercole in sarchiatura
gioca un ruolo chiave per la corretta distribuzione:
Ercole deve essere applicato su ambo i lati della fila
del mais, interrato ad una adeguata profondità, vicino
alle radici del mais,senza arrecare danni meccanici alle
stesse.
Elettrica: un piccolo motoriduttore elettrico
(12Vdc), dotato di potenziometro e/o centralina di
controllo
Meccanica: il moto deriva da una ruota a contatto
con il terreno e viene trasmesso per mezzo di catene e
ruote dentate (sulle quali è possibile agire cambiando
il rapporto per modificare la dose distribuita).
Rappresenta il sistema classico di azionamento dei
microgranulatori installati sulle seminatrici
Idraulica: l’azionamento avviene grazie ad un
motore idraulico, dotato di regolatore di pressione,
con nesso al sistema idraulico del trattore.
Al fine di agevolare la calibrazione dell’attrezzatura
di distribuzione è bene ricordare che la densità di
Ercole è pari a 900 g/dm3
. Utilizzare le tabelle
Tubo di calata abbinato a stivaletto interratore:
Ercole viene convogliato da un tubo rigido accop-
piato allo stivaletto che provvede al suo interramento
e copertura.
Tubo di calata abbinato ad interratore a doppio disco:
Ercole,veicolato da un tubo rigido,viene distribuito
attraverso interratore a doppio disco.
Tubo di calata abbinato a molla flex:
Ercole viene convogliato da un
tubo sagomato accoppiato alla mol-
la e depositato dietro il vomere che
provvede al suo interramento e co-
pertura
Il secondo elemento “chiave” per l’applicazione di Ercole è
rappresentato dal sistema di distribuzione volumetrica dei granuli,
normalmente noto come microgranulatore (figura. 3).
Tale sistema può venire azionato secondo differenti
modalità:
di regolazione di Ercole della presente guida in
funzione della marca del distributore.
Kit centralizzato per distribuzione di Ercole,adatto
per sarchiatori a 6 e 8 file
3

CentralinaPerformer530diStartecSrlcheequipaggia
la sarchiatrice. Questa adatta in continuo la dose
distribuita in funzione della velocità di avanzamento,
permettendo di monitorare dose distribuita e
superficie lavorata
Le tabelle qui presentate costituiscono un valido aiuto nella taratura del microgranulatore della seminatrice;
si riportano i dati di calibrazione delle principali ditte costruttrici. Si ricorda che la densità di Ercole è pari
a 900 g/dm3. In ciascuna tabella sono evidenziate le calibrazioni indicate da ciascun costruttore per distanze
di semina di 45, 50, 70 e 75 cm. Ricordiamo che è buona prassi eseguire una prova in bianco con la propria
attrezzatura per avere conferma di operare nella distribuzione del corretto dosaggio di
I valori della tabella costituiscono solo valori
indicativi, (*) Con ruote da 6.50/80 R15 diminuire
i valori della tabella del 4%. Con ruote 7.50 R16
diminuire i valori della tabella del 20%.
Le dosi riportate nelle tabelle sono riferite a kg/ha di Ercole
Posizione regolazione
distributore
Trasmissione
ruota motrice
Trasmissione
ruota motrice
Posizione regolazione
distributore
Interfila
Interfila

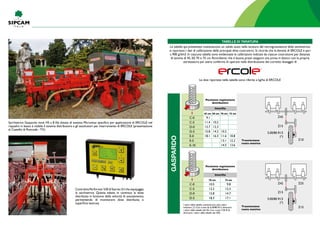

Sarchiatrice Gaspardo mod. HS a 8 file dotata di sistema Micromax specifico per applicazione di Ercole: nel
riquadro in basso è visibile il sistema distributore e gli assolcatori per interramento di Ercole (presentazione
al Castello di Roncade - TV).
GASPARDO
C-0
C-5
D-0
D-5
E-0
E-5
E-10
Z42
Z15
5.00/80 R15
(*)
Z10
Z42
Z15
5.00/80 R15
(*)
Z15
Z25C-0
C-5
D-0
D-5
45 cm 50 cm 70 cm
70 cm
75 cm
75 cm
9.1
11.4 10.2
13.7 12.3
15.8 14.2 10.2
18.1 16.3 11.6 10.8
13.1 12.2
14.5 13.6
10.5 9.8
13.2 12.3
15.8 14.7
18.3 17.1

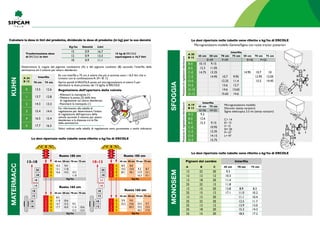

TABELLE DI TARATURA

Calcolare la dose in litri del prodotto, dividendo la dose di prodotto (in kg) per la sua densità
Le dosi riportate nelle tabelle sono riferite a kg/ha di ERCOLE
Microgranulatore modello Gamma/Sigma con ruote tractor posteriori
Microgranulatore modello
Discover (senza variatori)
Sigma telescopica 2.5 mt (senza variatori)
C= 14
E= 13
I= 13
D= 20
F= 27
L= 47
Ruota 185 cm
Ruota 165 cm
Ruota 165 cm
Ruota 185 cm
Determinare la coppia del pignone conduttore (A) e del pignone condotto (B) secondo l’interfila della
seminatrice ed il volume per ettaro desiderato
Valori indicati nella tabella di regolazione sono puramente a titolo indicativo
Es. con interfila a 75 cm, il valore che più si avvicina sono i 16,5 litri che si
trovano con la combinazione A: 24 / B: 12.
Aprire quindi laVALVOLA posta sul microgranulatore al valore 5 per
distribuire la dose prevista dei 15 kg/ha di Ercole
Regolazione dell’apertura della valvola
- Allentare la manopola (1)
- Mettere la punta (2) della leva
di regolazione sul valore desiderato
- Riavvitare la manopola (1)
Far riferimento alla tabella di
regolazione per determinare l’indice
di regolazione dell’apertura della
valvola secondo il volume per ettaro
desiderato e la distanza tra le file
della seminatrice
Trasformazione dose
di Ercole in litri
15 kg di ERCOLE
equivalgono a 16,7 litri
KUHN
SFOGGIAMONOSEM
MATERMACC
Kg/ha Densità Litri
16.7
13.3
11.1
15
12
10
0.9
0.9
0.9
A 24
B 12
A 20
B 15
A 19
B 13
70 cm 75 cm
45 cm 50 cm
45 cm 75 cm
50 cm 70 cm 75 cm70 cm 75 cm
Interfila
Interfila
Interfila
0
1
2
3
4
5
B-0
B-5
C-0
C-5
D-0
D-5
D-10
D-15
A-5
B-0
B-5
C-0
C-5
D-0
D-5
13.5
13.7
14.3
15.4
16.5
17.7
10.15
12.3
14.75
9.3
12.6
15.3
9.15
11.05
13.25
14.95
9.15
10.95
12.35
14.15
15.75
10.7
12.25
13.6
14.6
15.65
9.95
11.4
12.7
13.65
14.6
14.95 10.7
12.95
15.5
10
12.05
14.45
25
13-18
10
18
13
18
18
10
12
18-13
25
10
13
18
18
18
12
12
12.6
12.8
13.3
14.4
15.4
16.5
45 cm 50 cm 70 cm 75 cm
2
2
3
3
0
5
0
5
10.5
13.1
16.6
9.4
11.8
14.2 10.2
11.8
45 cm 50 cm 70 cm 75 cm
1
1
2
2
0
5
0
5
8.9
14.5
20.1
8.0
13.0
18.1
9.3
12.9
16.2
8.7
12.1
15.1
45 cm 50 cm 70 cm 75 cm
45 cm 50 cm 70 cm 75 cm
1
2
2
3
3
1
1
2
2
5
0
5
0
5
0
5
0
5
8.5
11.8
14.7
17.7
9.9
16.2
10.6
13.3
16.0
9.0
14.6
20.3
9.5
11.4
13.3
10.4
14.5
18.2
9.7
13.5
17.0
10.6
12.4
Kg/ha Kg/ha
Kg/ha Kg/ha
E=29 F=29
G=36 H=22
E=36 F=22
PosizionediregolazionedistributorePosizionediregolazionedistributore
Pignoni del cambio Interfila
45 cm 70 cm 75 cmA B C
12
12
12
25
12
25
12
25
25
25
25
22
12
18
22
15
15
12
22
12
18
15
20
12
20
12
20
12
20
20
12
20
20
8.9
11.0
11.1
12.5
13.9
15.3
18.5
8.2
10.2
10.4
11.7
13.0
14.3
17.2
9.3
10.3
11.4
11.8
13.8
17.1

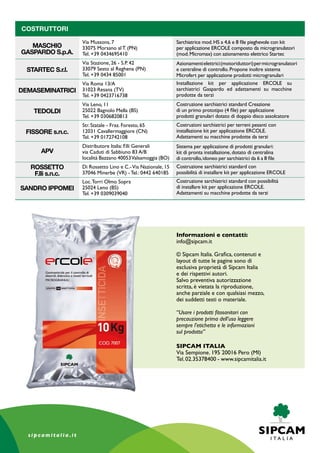

COSTRUTTORI
MASCHIO
GASPARDO S.p.A.
STARTEC S.r.l.
DEMASEMINATRICI
TEDOLDI
FISSORE s.n.c.
APV
ROSSETTO
F.lli s.n.c.
SANDRO IPPOMEI
Informazioni e contatti:
info@sipcam.it
© Sipcam Italia. Grafica, contenuti e
layout di tutte le pagine sono di
esclusiva proprietà di Sipcam Italia
e dei rispettivi autori.
Salvo preventiva autorizzazione
scritta, è vietata la riproduzione,
anche parziale e con qualsiasi mezzo,
dei suddetti testi o materiale.
“Usare i prodotti fitosanitari con
precauzione prima dell’uso leggere
sempre l’etichetta e le informazioni
sul prodotto”
SIPCAM ITALIA
Via Sempione. 195 20016 Pero (MI)
Tel.02.35378400 - www.sipcamitalia.it
Via Mussons, 7
33075 Morsano al T. (PN)
Tel. +39 0434695410
Via Stazione, 26 - S.P. 42
33079 Sesto al Reghena (PN)
Tel. +39 0434 85001
Via Roma 13/A
31023 Resana (TV)
Tel. +39 0423716738
Via Leno, 11
25022 Bagnolo Mella (BS)
Tel. +39 0306820813
Str. Statale - Fraz. Foresto, 65
12031 Cavallermaggiore (CN)
Tel. +39 0172742108
Distributore Italia: F.lli Generali
via Caduti di Sabbiuno 83 A/B
località Bazzano 40053Valsamoggia (BO)
Di Rossetto Lino e C.-Via Nazionale, 15
37046 Minerbe (VR) - Tel.: 0442 640185
Loc.Torri Olmo Sopra
25024 Leno (BS)
Tel. +39 0309039040
Sarchiatrice mod.HS a 4,6 e 8 file pieghevole con kit
per applicazione Ercole composto da microgranulatori
(mod.Micromax) con azionamento elettrico Startec
Azionamentielettrici(motoriduttori)permicrogranulatori
e centraline di controllo. Propone inoltre sistema
Microfert per applicazione prodotti microgranulari
Installazione kit per applicazione Ercole su
sarchiatrici Gaspardo ed adattamenti su macchine
prodotte da terzi
Costruzione sarchiatrici standard Creazione
di un primo prototipo (4 file) per applicazione
prodotti granulari dotato di doppio disco assolcatore
Costruzioni sarchiatrici per terreni pesanti con
installazione kit per applicazione Ercole.
Adattamenti su macchine prodotte da terzi
Sistema per applicazione di prodotti granulari:
kit di pronta installazione, dotato di centralina
di controllo,idoneo per sarchiatrici da 6 a 8 file
Costruzione sarchiatrici standard con
possibilità di installare kit per applicazione Ercole
Costruzione sarchiatrici standard con possibilità
di installare kit per applicazione Ercole.
Adattamenti su macchine prodotte da terzi

�ݺ�ߣ

Soluzione tecnica la diabrotica del mais

More Related Content

Featured (20)

Soluzione tecnica la diabrotica del mais
