世界地球日前　認識風力發電
英华威风力发电集团
資深專案經理曾葳葳
2014/04/11

2

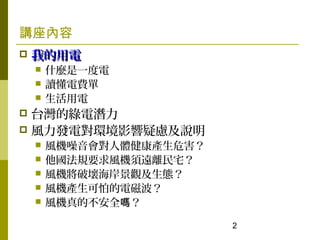

講座內容
? 我的用電我的用電
? 什麼是一度電
? 讀懂電費單
? 生活用電
? 台灣的綠電潛力
? 風力發電對環境影響疑慮及說明
? 風機噪音會對人體健康產生危害？
? 他國法規要求風機須遠離民宅？
? 風機將破壞海岸景觀及生態？
? 風機產生可怕的電磁波？
? 風機真的不安全？嗎

3

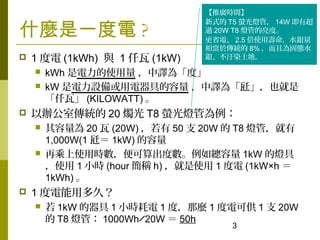

什麼是一度電 ?
? 1 度電 (1kWh) 與 1 仟瓦 (1kW)
? kWh 是電力的使用量，中譯為「度」
? kW 是電力設備或用電器具的容量，中譯為「瓩」，也就是
「仟瓦」 (KILOWATT) 。
? 以辦公室傳統的 20 燭光 T8 螢光燈管為例：
? 其容量為 20 瓦 (20W) ，若有 50 支 20W 的 T8 燈管，就有
1,000W(1 瓩＝ 1kW) 的容量
? 再乘上使用時數，便可算出度數。例如總容量 1kW 的燈具
，使用 1 小時 (hour 簡稱 h) ，就是使用 1 度電 (1kW×h ＝
1kWh) 。
? 1 度電能用多久？
? 若 1kW 的器具 1 小時耗電 1 度，那麼 1 度電可供 1 支 20W
的 T8 燈管： 1000Wh 20W╱ ＝ 50h
【推廣時間】
新式的 T5 螢光燈管， 14W 即有超
過 20W T8 燈管的亮度。
更省電、 2.5 倍使用壽命，水銀量
相當於傳統的 8% ，而且為固態水
銀、不汙染土地。

4

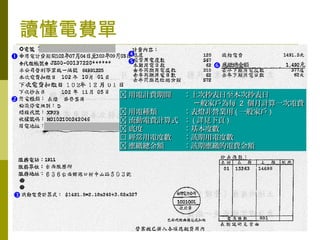

讀懂電費單
?
?
?
?
?
?? 用電計費期間用電計費期間：上次抄表日至本次抄表日：上次抄表日至本次抄表日
般家戶為每ㄧ般家戶為每ㄧ 22 個月計算一次電費個月計算一次電費
?? 用電種類用電種類：表燈非營業用：表燈非營業用 (( 一般家戶一般家戶 ))
?? 流動電費計算式流動電費計算式：： (( 詳見下頁詳見下頁 ))
?? 底度底度：基本度數：基本度數
?? 經常用電度數經常用電度數：該期用電度數：該期用電度數
?? 應繳總金額應繳總金額：該期應繳的電費金額：該期應繳的電費金額
?

5

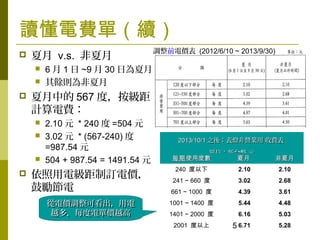

讀懂電費單（續）
? 夏月 v.s. 非夏月
? 6 月 1 日 ~9 月 30 日為夏月
? 其餘則為非夏月
? 夏月中的 567 度，按級距
計算電費：
? 2.10 元 * 240 度 =504 元
? 3.02 元 * (567-240) 度
=987.54 元
? 504 + 987.54 = 1491.54 元
? 依照用電級距制訂電價，
鼓勵節電
2013/10/12013/10/1 之後：表燈非營業用收費表之後：表燈非營業用收費表
單位：新台幣元單位：新台幣元
每期每期使用度數使用度數夏月夏月非夏月非夏月
240 度以下 2.10 2.10
241 ~ 660 度 3.02 2.68
661 ~ 1000 度 4.39 3.61
1001 ~ 1400 度 5.44 4.48
1401 ~ 2000 度 6.16 5.03
2001 度以上 6.71 5.28
從電價調整可看出，用電從電價調整可看出，用電
越多，每度電單價越高越多，每度電單價越高
調整前電價表 (2012/6/10 ~ 2013/9/30)

6

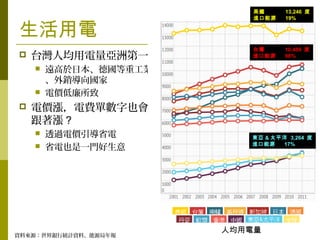

生活用電
? 台灣人均用電量亞洲第一
? 遠高於日本、德國等重工業
、外銷導向國家
? 電價低廉所致
? 電價漲，電費單數字也會
跟著漲 ?
? 透過電價引導省電
? 省電也是一門好生意
資料來源：世界銀行統計資料、能源局年報
台灣 10,489 度
進口能源 98%
東亞 & 太平洋 3,264 度
進口能源 17%
美國 13,246 度
進口能源 19%
人均用電量

7
節能 40 綠生活
資料來源： http://youtu.be/7-VLpE_nNqs

8

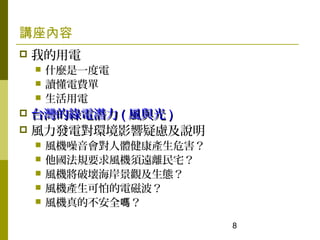

講座內容
? 我的用電
? 讀懂電費單
? 生活用電
? 台灣的綠電潛力台灣的綠電潛力 (( 風與光風與光 ))
? 風力發電對環境影響疑慮及說明

9

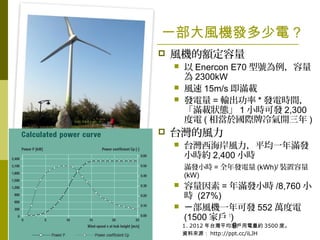

一部大風機發多少電 ?
? 風機的額定容量
? 以 Enercon E70 型號為例，容量
為 2300kW
? 風速 15m/s 即滿載
? 發電量 = 輸出功率 * 發電時間，
「滿載狀態」 1 小時可發 2,300
度電 ( 相當於國際牌冷氣開三年 )
? 台灣的風力
? 台灣西海岸風力，平均一年滿發
小時約 2,400 小時
滿發小時 = 全年發電量 (kWh)/ 裝置容量
(kW)
? 容量因素 = 年滿發小時 /8,760 小
時 (27%)
? 部風機一年可發ㄧ 552 萬度電
(1500 家戶 1
)
1. 2012 年台灣平均家戶用電量約 3500 度。
資料來源： http://ppt.cc/iLJH

10

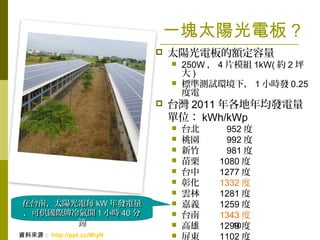

一塊太陽光電板 ?
? 太陽光電板的額定容量
? 250W ， 4 片模組 1kW( 約 2 坪
大 )
? 標準測試環境下， 1 小時發 0.25
度電
? 台灣 2011 年各地年均發電量
單位： kWh/kWp
? 台北 952 度
? 桃園 992 度
? 新竹 981 度
? 苗栗 1080 度
? 台中 1277 度
? 彰化 1332 度
? 雲林 1281 度
? 嘉義 1259 度
? 台南 1343 度
? 高雄 1299 度
? 屏東 1102 度資料來源： http://ppt.cc/MiyN
在台南，太陽光電每在台南，太陽光電每 kWkW 年發電量年發電量
，可供國際牌冷氣開，可供國際牌冷氣開 11 小時小時 4040 分分
鐘鐘

11

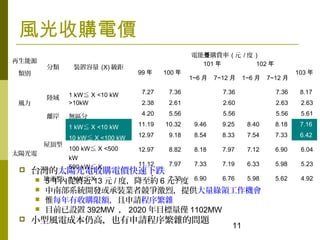

風光收購電價
? 台灣的太陽光電收購電價快速下跌
? 5 年內從將近 13 元 / 度，降至約 6 元 / 度
? 中南部系統開發或承裝業者競爭激烈，提供大量綠領工作機會
? 惟每年有收購限額，且申請程序繁雜
? 目前已設置 392MW ， 2020 年目標量僅 1102MW
? 小型風電成本仍高，也有申請程序繁雜的問題
再生能源
類別
分類裝置容量 (X) 級距
電能購費率躉 ( 元 / 度 )
99 年 100 年
101 年 102 年
103 年
1~6 月 7~12 月 1~6 月 7~12 月
風力
陸域 1 kW≦ X <10 kW 7.27 7.36 7.36 7.36 8.17
>10kW 2.38 2.61 2.60 2.63 2.63
離岸無區分 4.20 5.56 5.56 5.56 5.61
太陽光電
屋頂型
1 kW≦ X <10 kW 11.19 10.32 9.46 9.25 8.40 8.18 7.16
10 kW≦ X <100 kW 12.97 9.18 8.54 8.33 7.54 7.33 6.42
100 kW≦ X <500
kW
12.97 8.82 8.18 7.97 7.12 6.90 6.04
500 kW≦ X 11.12 7.97 7.33 7.19 6.33 5.98 5.23
地面型 1 kW≦ X
-
7.33 6.90 6.76 5.98 5.62 4.92

12

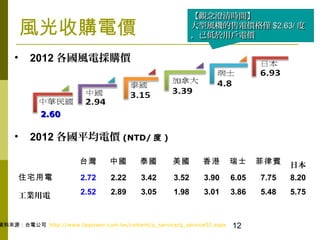

? 2012 各國風電採購價
? 2012 各國平均電價 (NTD/ 度 )
風光收購電價
【觀念澄清時間】【觀念澄清時間】
大型風機的售電價格僅大型風機的售電價格僅 $2.63/$2.63/ 度度
，已低於用戶電價，已低於用戶電價
台灣中國泰國美國香港瑞士菲律賓日本
住宅用電 2.72 2.22 3.42 3.52 3.90 6.05 7.75 8.20
工業用電 2.52 2.89 3.05 1.98 3.01 3.86 5.48 5.75
2.602.60
資料來源：台電公司 http://www.taipower.com.tw/content/q_service/q_service02.aspx

13

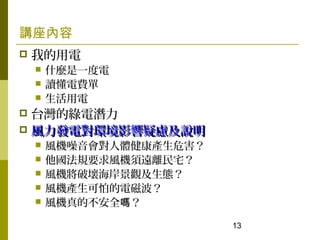

講座內容
? 我的用電
? 讀懂電費單
? 生活用電
? 台灣的綠電潛力
? 風力發電對環境影響疑慮及說明風力發電對環境影響疑慮及說明

14

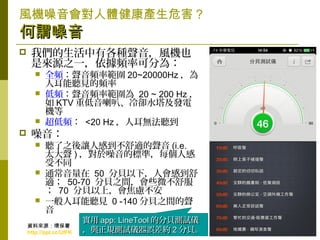

風機噪音會對人體健康產生危害？
何謂噪音何謂噪音
? 我們的生活中有各種聲音，風機也
是來源之一，依據頻率可分為：
? 全頻：聲音頻率範圍 20~20000Hz ，為
人耳能聽見的頻率
? 低頻：聲音頻率範圍為 20 ~ 200 Hz ，
如 KTV 重低音喇叭、冷卻水塔及發電
機等
? 超低頻： <20 Hz ，人耳無法聽到
? 噪音：
? 聽了之後讓人感到不舒適的聲音 (i.e.
太大聲 ) ，對於噪音的標準，每個人感
受不同
? 通常音量在 50 分貝以下，人會感到舒
適； 50-70 分貝之間，會些微不舒服
； 70 分貝以上，會焦慮不安
? 一般人耳能聽見 0 -140 分貝之間的聲
音
實用實用 app: LineToolapp: LineTool 的分貝測試儀的分貝測試儀
，與正規測試儀器誤差約，與正規測試儀器誤差約 22 分貝。分貝。
資料來源：環保署
http://ppt.cc/UfFK

15

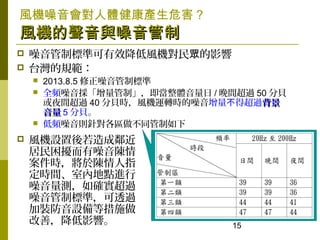

風機的聲音與噪音管制風機的聲音與噪音管制
? 噪音管制標準可有效降低風機對民的影響眾
? 台灣的規範：
? 2013.8.5 修正噪音管制標準
? 全頻噪音採「增量管制」，即當整體音量日 / 晚間超過 50 分貝
或夜間超過 40 分貝時，風機運轉時的噪音增量得超過不背景背景
音量音量 5 分貝。
? 低頻噪音則針對各區做不同管制如下
? 風機設置後若造成鄰近
居民困擾而有噪音陳情
案件時，將於陳情人指
定時間、室內地點進行
噪音量測，如確實超過
噪音管制標準，可透過
加裝防音設備等措施做
改善，降低影響。

16

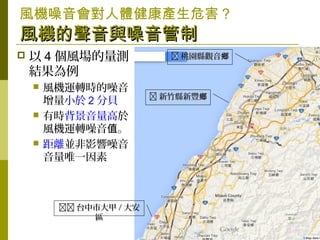

?? 桃園縣觀音鄉桃園縣觀音鄉
?? 新竹縣新豐鄉新竹縣新豐鄉
???? 台中市大甲台中市大甲 // 大安大安
區區
? 以 4 個風場的量測
結果為例
? 風機運轉時的噪音
增量小於 2 分貝
? 有時背景音量高於
風機運轉噪音。值
? 距離並非影響噪音
音量唯一因素

17

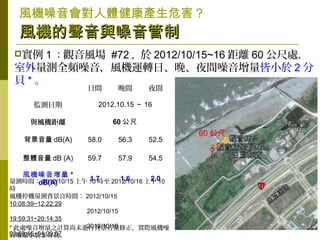

?實例 1 ：觀音風場 #72 ，於 2012/10/15~16 距離 60 公尺處，
室外量測全頻噪音，風機運轉日、晚、夜間噪音增量皆小於 2 分
貝 * 。
60 公尺
日間晚間夜間
監測日期 2012.10.15 ～ 16
與風機距離 60 公尺
背景音量 dB(A) 58.0 56.3 52.5
整體音量 dB (A) 59.7 57.9 54.5
風機噪音增量 *
dB(A)
1.7 1.6 2.0量測時間： 2012/10/15 上午 10 時至 2012/10/16 上午 10
時
風機停機量測背景音時間： 2012/10/15
10:08:39~12:22:29
2012/10/15
19:59:31~20:14:35
2012/10/16
03:59:46~04:09:57
* 此處噪音增量之計算尚未進行背景音量修正，實際風機噪
音增量小於 2 分貝。

18

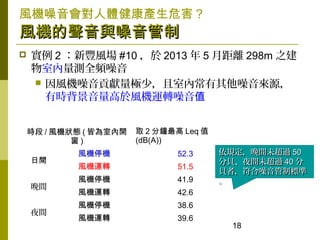

? 實例 2 ：新豐風場 #10 ，於 2013 年 5 月距離 298m 之建
物室內量測全頻噪音
? 因風機噪音貢獻量極少，且室內常有其他噪音來源，
有時背景音量高於風機運轉噪音值
時段 / 風機狀態 ( 皆為室內開
窗 )
取 2 分鐘最高 Leq 值
(dB(A))
日間
風機停機 52.3
風機運轉 51.5
晚間
風機停機 41.9
風機運轉 42.6
夜間
風機停機 38.6
風機運轉 39.6
依規定，晚間未超過依規定，晚間未超過 5050
分貝、夜間未超過分貝、夜間未超過 4040 分分
貝者，符合噪音管制標準貝者，符合噪音管制標準
。。

19備註：
1. 民國 102 年 8 月 5 日前風機運轉之第三類噪音管制區管制標準為日間 70 、晚間 60 、夜間 55 分貝。
最低

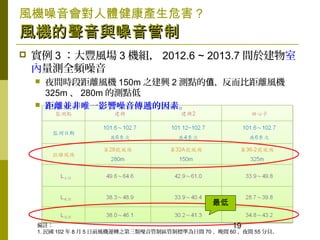

? 實例 3 ：大豐風場 3 機組， 2012.6 ~ 2013.7 間於建物室
內量測全頻噪音
? 夜間時段距離風機 150m 之建興 2 測點的值，反而比距離風機
325m 、 280m 的測點低
? 距離並非唯一影響噪音傳遞的因素。

20

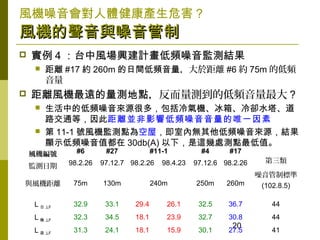

? 實例 4 ：台中風場興建計畫低頻噪音監測結果
? 距離 #17 約 260m 的日間低頻音量，大於距離 #6 約 75m 的低頻
音量
? 距離風機最遠的量測地點，反而量測到的低頻音量最大 ?
? 生活中的低頻噪音來源很多，包括冷氣機、冰箱、冷卻水塔、道
路交通等，因此距離並非影響低頻噪音音量的唯一因素
? 第 11-1 號風機監測點為空屋，即室內無其他低頻噪音來源，結果
顯示低頻噪音值都在 30db(A) 以下，是這幾處測點最低值。
風機編號 #6 #27 #11-1 #4 #17
第三類
噪音管制標準
(102.8.5)
監測日期 98.2.26 97.12.7 98.2.26 98.4.23 97.12.6 98.2.26
與風機距離 75m 130m 240m 250m 260m
L 日 ,LF 32.9 33.1 29.4 26.1 32.5 36.7 44
L 晚 ,LF 32.3 34.5 18.1 23.9 32.7 30.8 44
L 夜 ,LF 31.3 24.1 18.1 15.9 30.1 27.5 41

21

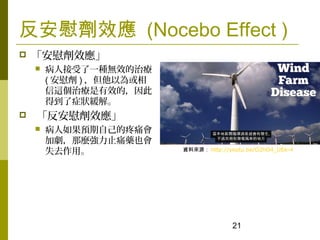

反安慰劑效應 (Nocebo Effect )
? 「安慰劑效應」
? 病人接受了一種無效的治療
( 安慰劑 ) ，但他以為或相
信這個治療是有效的，因此
得到了症狀緩解。
? 「反安慰劑效應」
? 病人如果預期自己的疼痛會
加劇，那麼強力止痛藥也會
失去作用。資料來源： http://youtu.be/O2hO4_UEe-4

22

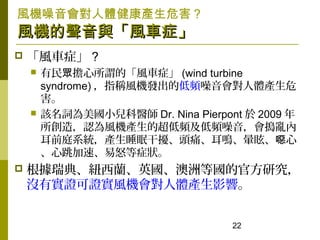

? 「風車症」 ?
? 有民擔心所謂的「風車症」眾 (wind turbine
syndrome) ，指稱風機發出的低頻噪音會對人體產生危
害。
? 該名詞為美國小兒科醫師 Dr. Nina Pierpont 於 2009 年
所創造，認為風機產生的超低頻及低頻噪音，會搗亂內
耳前庭系統，產生睡眠干擾、頭痛、耳鳴、暈眩、心噁
、心跳加速、易怒等症狀。
? 根據瑞典、紐西蘭、英國、澳洲等國的官方研究，
沒有實證可證實風機會對人體產生影響。

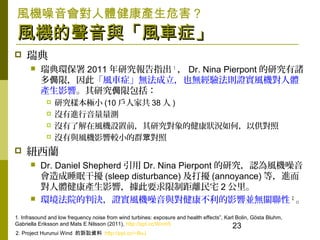

風機的聲音與「風車症」風機的聲音與「風車症」

23
? 瑞典
? 瑞典環保署 2011 年研究報告指出 1
， Dr. Nina Pierpont 的研究有諸
多限，因此侷「風車症」無法成立，也無經驗法則證實風機對人體
產生影響。其研究限包括：侷
? 研究樣本極小 (10 戶人家共 38 人 )
? 沒有進行音量量測
? 沒有了解在風機設置前，其研究對象的健康狀況如何，以供對照
? 沒有與風機影響較小的群對照眾
? 紐西蘭
? Dr. Daniel Shepherd 引用 Dr. Nina Pierpont 的研究，認為風機噪音
會造成睡眠干擾 (sleep disturbance) 及打擾 (annoyance) 等，進而
對人體健康產生影響，據此要求限制距離民宅 2 公里。
? 環境法院的判決，證實風機噪音與對健康不利的影響並無關聯性 2
。
1. Infrasound and low frequency noise from wind turbines: exposure and health effects”, Karl Bolin, G?sta Bluhm,
Gabriella Eriksson and Mats E Nilsson (2011), http://ppt.cc/Wnm5
2. Project Hurunui Wind 的訴訟資料 http://ppt.cc/~BuJ

24

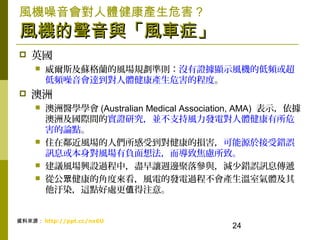

? 英國
? 威爾斯及蘇格蘭的風場規劃準則：沒有證據顯示風機的低頻或超
低頻噪音會達到對人體健康產生危害的程度。
? 澳洲
? 澳洲醫學學會 (Australian Medical Association, AMA) 表示，依據
澳洲及國際間的實證研究，並不支持風力發電對人體健康有所危
害的論點。
? 住在鄰近風場的人們所感受到對健康的損害，可能源於接受錯誤
訊息或本身對風場有負面想法，而導致焦慮所致。
? 建議風場興設過程中，盡早讓週邊聚落參與，減少錯誤訊息傳遞
? 從公健康的角度來看，風電的發電過程不會產生溫室氣體及其眾
他汙染，這點好處更得注意。值
資料來源： http://ppt.cc/nx6U

25

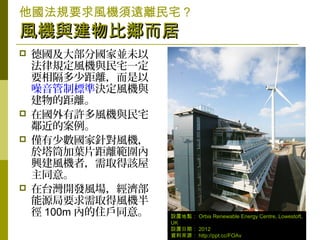

他國法規要求風機須遠離民宅？
風機與建物比鄰而居風機與建物比鄰而居
? 德國及大部分國家並未以
法律規定風機與民宅一定
要相隔多少距離，而是以
噪音管制標準決定風機與
建物的距離。
? 在國外有許多風機與民宅
鄰近的案例。
? 僅有少數國家針對風機，
於塔筒加葉片距離範圍內
興建風機者，需取得該屋
主同意。
? 在台灣開發風場，經濟部
能源局要求需取得風機半
徑 100m 內的住戶同意。設置地點： Orbis Renewable Energy Centre, Lowestoft,
UK
設置日期： 2012
資料來源： http://ppt.cc/FOAv

設置地點： Great Lakes Science Center, Cleveland, US
設置日期： May 4, 2006
裝置容量： 225kW
資料來源： http://www.greenenergyohio.org/page.cfm?pageID=977
? 德國法院判決，規範風機與聚落保持一定距離為違法措施
? 自 1998 年至今，行政法院 1
以及政府環保部門 2
一再重申，鎮鄉
規定風機與聚落需保持一定距離屬違法措施，因：
? 違反國家推動再生能源的重要政策
? 違反區域計劃法下對郊區的規範意旨
? 唯一依循的標準即噪音管制標準
1. “Windenergie: OVG Münster stoppt Entscheidung des VG Aachen auf sofortige Vollziehung einer Baugenehmigung für eine Windenergieanlage“,
Berverwaltungsgericht (OVG) Münster (1998), http://www.iwr.de/re/iwr/info981.html. “Beschluss vom 21. Januar 2013 Az. 22 CS 12.2297“, Bayerischer
VGH (2013), http://openjur.de/u/598027.html
2. “Mindestabst?nde von Windkraftanlagen zur Wohnbebauung“, Landesumweltamt Essen (1998), http://www.iwr.de/re/iwr/info981a.html

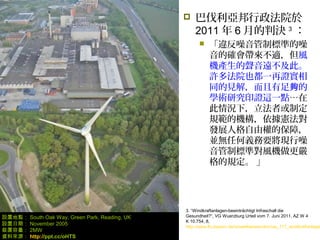

設置地點： South Oak Way, Green Park, Reading, UK
設置日期： November 2005
裝置容量： 2MW
資料來源： http://ppt.cc/oHTS
? 巴伐利亞邦行政法院於
2011 年 6 月的判決 3
：
? 「違反噪音管制標準的噪
音的確會帶來不適，但風
機產生的聲音遠不及此。
許多法院也都一再證實相
同的見解，而且有足的夠
學術研究印證這一點…在
此情況下，立法者或制定
規範的機構，依據憲法對
發展人格自由權的保障，
並無任何義務要將現行噪
音管制標準對風機做更嚴
格的規定。」
3. “Windkraftanlagen-beeintr?chtigt Infraschall die
Gesundheit?“, VG Wuerzburg Urteil vom 7. Juni 2011, AZ W 4
K 10.754, 8,
http://www.lfu.bayern.de/umweltwissen/doc/uw_117_windkraftanlage

28

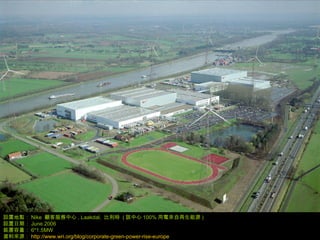

設置地點： Nike 顧客服務中心 , Laakdal, 比利時 ( 該中心 100% 用電來自再生能源 )
設置日期： June 2006
裝置容量： 6*1.5MW
資料來源： http://www.wri.org/blog/corporate-green-power-rise-europe

29

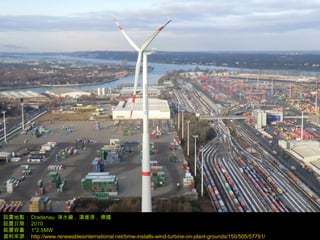

設置地點： Dradenau 淨水廠 , 漢堡港 , 德國
資料來源： http://www.renewablesinternational.net/bmw-installs-wind-turbine-on-plant-grounds/150/505/57791/

30

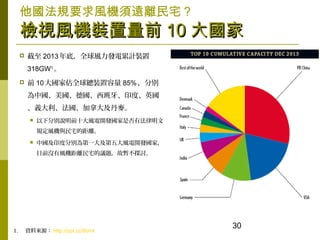

檢視風機裝置量前檢視風機裝置量前 1010 大國家大國家
1. 資料來源： http://ppt.cc/9omI
? 截至 2013年底，全球風力發電累計裝置
318GW1
。
? 前 10大國家佔全球總裝置容量 85% ，分別
為中國、美國、德國、西班牙、印度、英國
、義大利、法國、加拿大及丹麥。
? 以下分別說明前十大風電開發國家是否有法律明文
規定風機與民宅的距離。
? 中國及印度分別為第一大及第五大風電開發國家，
目前沒有風機距離民宅的議題，故暫不探討。

31

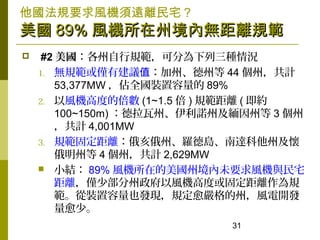

? #2 美國：各州自行規範，可分為下列三種情況
1. 無規範或僅有建議值：加州、德州等 44 個州，共計
53,377MW ，佔全國裝置容量的 89%
2. 以風機高度的倍數 (1~1.5 倍 ) 規範距離 ( 即約
100~150m) ：德拉瓦州、伊利諾州及緬因州等 3 個州
，共計 4,001MW
3. 規範固定距離：俄亥俄州、羅德島、南達科他州及懷
俄明州等 4 個州，共計 2,629MW
? 小結： 89% 風機所在的美國州境內未要求風機與民宅
距離，僅少部分州政府以風機高度或固定距離作為規
範。從裝置容量也發現，規定愈嚴格的州，風電開發
量愈少。
美國美國 89%89% 風機所在州境內無距離規範風機所在州境內無距離規範

32

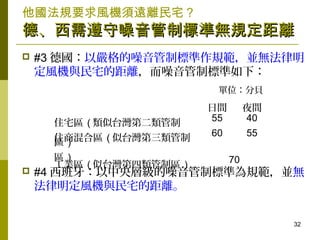

德、西需遵守噪音管制標準無規定距離德、西需遵守噪音管制標準無規定距離
? #3 德國：以嚴格的噪音管制標準作規範，並無法律明
定風機與民宅的距離，而噪音管制標準如下：
? #4 西班牙：以中央層級的噪音管制標準為規範，並無
法律明定風機與民宅的距離。
日間夜間
住宅區 ( 類似台灣第二類管制
區 )
55 40
住商混合區 ( 似台灣第三類管制
區 )
60 55
工業區 ( 似台灣第四類管制區 )
70
單位：分貝

33

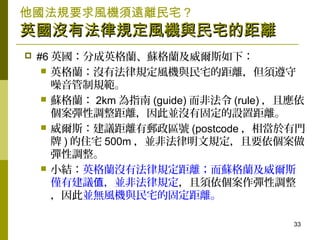

英國沒有法律規定風機與民宅的距離英國沒有法律規定風機與民宅的距離
? #6 英國：分成英格蘭、蘇格蘭及威爾斯如下：
? 英格蘭：沒有法律規定風機與民宅的距離，但須遵守
噪音管制規範。
? 蘇格蘭： 2km 為指南 (guide) 而非法令 (rule) ，且應依
個案彈性調整距離，因此並沒有固定的設置距離。
? 威爾斯：建議距離有郵政區號 (postcode ，相當於有門
牌 ) 的住宅 500m ，並非法律明文規定，且要依個案做
彈性調整。
? 小結：英格蘭沒有法律規定距離；而蘇格蘭及威爾斯
僅有建議，並非法律規定值，且須依個案作彈性調整
，因此並無風機與民宅的固定距離。

34

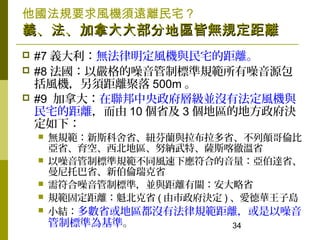

? #7 義大利：無法律明定風機與民宅的距離。
? #8 法國：以嚴格的噪音管制標準規範所有噪音源包
括風機，另須距離聚落 500m 。
? #9 加拿大：在聯邦中央政府層級並沒有法定風機與
民宅的距離，而由 10 個省及 3 個地區的地方政府決
定如下：
? 無規範：新斯科舍省、紐芬蘭與拉布拉多省、不列顛哥倫比
亞省、育空、西北地區、努納武特、薩斯喀徹溫省
? 以噪音管制標準規範不同風速下應符合的音量：亞伯達省、
曼尼托巴省、新伯倫瑞克省
? 需符合噪音管制標準，並與距離有關：安大略省
? 規範固定距離：魁北克省 ( 由市政府決定 ) 、愛德華王子島
? 小結：多數省或地區都沒有法律規範距離，或是以噪音
管制標準為基準。
義、法、加拿大大部分地區皆無規定距離義、法、加拿大大部分地區皆無規定距離

35

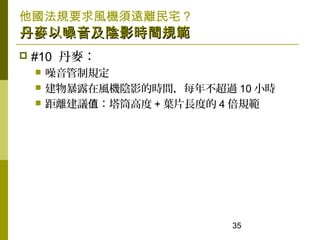

丹麥以噪音及陰影時間規範丹麥以噪音及陰影時間規範
? #10 丹麥：
? 噪音管制規定
? 建物暴露在風機陰影的時間，每年不超過 10 小時
? 距離建議：塔筒高度值 + 葉片長度的 4 倍規範

36

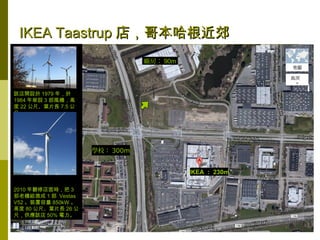

IKEA TaastrupIKEA Taastrup 店店，哥本哈根近郊，哥本哈根近郊
該店開設於 1979 年，於
1984 年架設 3 部風機，高
度 22 公尺、葉片長 7.5 公
尺
2010 年翻修店面時，把 3
部老機組換成 1 部 Vestas
V52 。裝置容量 850kW 。
高度 80 公尺、葉片長 26 公
尺，供應該店 50% 電力。
廠房： 90m
IKEA ： 230m
學校： 300m

37
風機將破壞海岸景觀及生態？

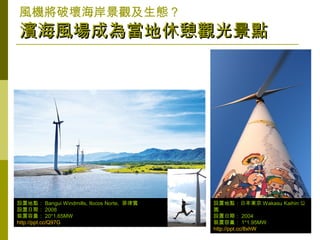

濱海風場成為當地休憩觀光景點濱海風場成為當地休憩觀光景點
設置地點： Bangui Windmills, Ilocos Norte, 菲律賓
http://ppt.cc/Q97G
設置地點：日本東京 Wakasu Kaihin 公
園
http://ppt.cc/8xhW

38

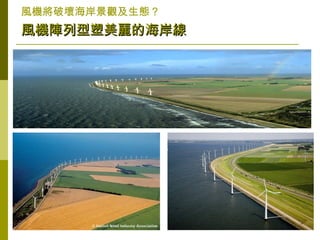

風機陣列型塑美麗的海岸線風機陣列型塑美麗的海岸線

39
風機設立前：海岸邊多垃圾、廢棄物及漂流物風機設立前：海岸邊多垃圾、廢棄物及漂流物
海岸附近 ( 防風林內 ) 垃圾問題

40

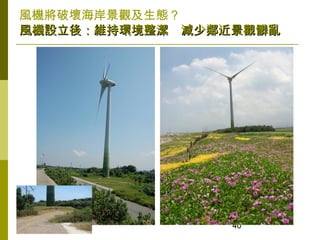

風機設立後：維持環境整潔風機設立後：維持環境整潔　　減少鄰近景觀髒亂減少鄰近景觀髒亂

41

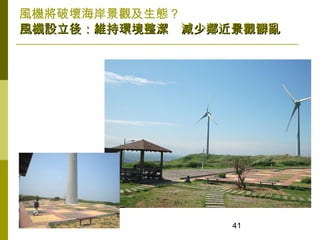

風機設立後：維持環境整潔風機設立後：維持環境整潔　　減少鄰近景觀髒亂減少鄰近景觀髒亂

42

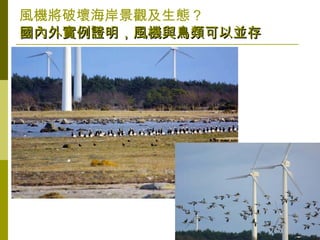

國內外實例證明，風機與鳥類可以並存國內外實例證明，風機與鳥類可以並存

43
0
1000
2000
3000
4000
5000
6000
環說書第1季(93/5.93/6)
環說書第2季(93/8)
97年2月(施工前)
97年5月(施工中)
97年8月(施工完成)
97年11月(施工完成)
98年3月(營運期)
隻數
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
種數
隻種
施工期營運期

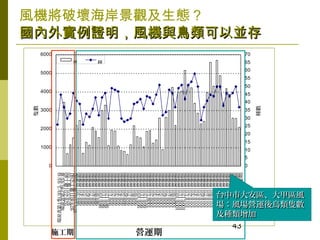

國內外實例證明，風機與鳥類可以並存國內外實例證明，風機與鳥類可以並存
台中市大安區、大甲區風台中市大安區、大甲區風
場：風場營運後鳥類隻數場：風場營運後鳥類隻數
及種類增加及種類增加

44

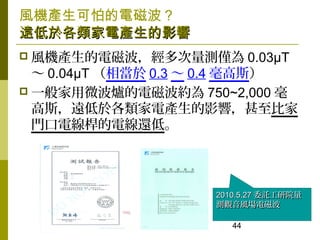

風機產生可怕的電磁波？
遠低於各類家電產生的影響遠低於各類家電產生的影響
? 風機產生的電磁波，經多次量測僅為 0.03μT
～ 0.04μT （相當於 0.3 ～ 0.4 毫高斯）
? 一般家用微波爐的電磁波約為 750~2,000 毫
高斯，遠低於各類家電產生的影響，甚至比家
門口電線桿的電線還低。

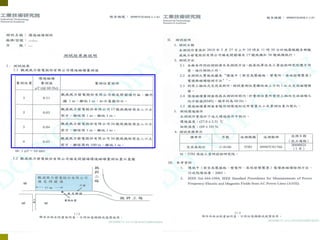

2010.5.272010.5.27 委託工研院量委託工研院量
測觀音風場電磁波測觀音風場電磁波

46

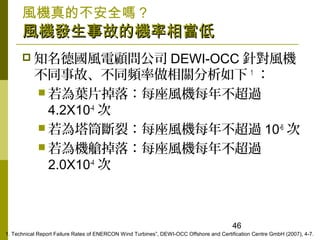

風機真的不安全嗎？
風機發生事故的機率相當低風機發生事故的機率相當低
? 知名德國風電顧問公司 DEWI-OCC 針對風機
不同事故、不同頻率做相關分析如下 1
：
? 若為葉片掉落：每座風機每年不超過
4.2X10-4
次
? 若為塔筒斷裂：每座風機每年不超過 10-6
次
? 若為機艙掉落：每座風機每年不超過
2.0X10-4
次
1. Technical Report Failure Rates of ENERCON Wind Turbines”, DEWI-OCC Offshore and Certification Centre GmbH (2007), 4-7.

47

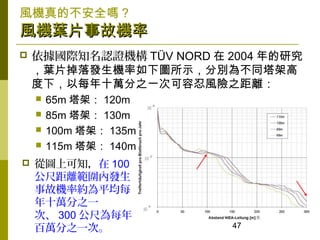

風機葉片事故機率風機葉片事故機率
? 依據國際知名認證機構 T?V NORD 在 2004 年的研究
，葉片掉落發生機率如下圖所示，分別為不同塔架高
度下，以每年十萬分之一次可容忍風險之距離：
? 65m 塔架： 120m
? 85m 塔架： 130m
? 100m 塔架： 135m
? 115m 塔架： 140m
? 從圖上可知，在 100
公尺距離範圍內發生
事故機率約為平均每
年十萬分之一
次、 300 公尺為每年
百萬分之一次。

48

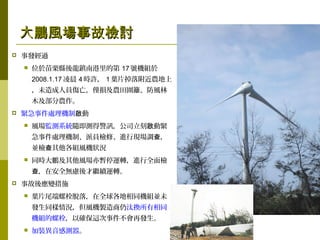

大鵬風場事故檢討大鵬風場事故檢討
? 事發經過
? 位於苗栗縣後龍鎮南港里的第 17 號機組於
2008.1.17 凌晨 4 時許， 1 葉片掉落附近農地上
，未造成人員傷亡，僅損及農田圍籬、防風林
木及部分農作。
? 緊急事件處理機制動啟
? 風場監測系統隨即測得警訊，公司立刻動緊啟
急事件處理機制、派員檢修、進行現場調，查
並檢其他各組風機狀況查
? 同時大鵬及其他風場亦暫停運轉，進行全面檢
，在安全無慮後才繼續運轉。查
? 事故後應變措施
? 葉片尾端螺栓脫落，在全球各地相同機組並未
發生同樣情況，但風機製造商仍汰換所有相同
機組的螺栓，以確保這次事件不會再發生。
? 加裝異音感測器。

49

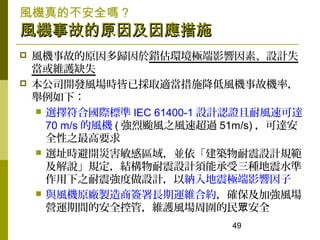

風機事故的原因及因應措施風機事故的原因及因應措施
? 風機事故的原因多歸因於錯估環境極端影響因素、設計失
當或維護缺失
? 本公司開發風場時皆已採取適當措施降低風機事故機率，
舉例如下：
? 選擇符合國際標準 IEC 61400-1 設計認證且耐風速可達
70 m/s 的風機 ( 強烈颱風之風速超過 51m/s) ，可達安
全性之最高要求
? 選址時避開災害敏感區域，並依「建築物耐震設計規範
及解說」規定，結構物耐震設計須能承受三種地震水準
作用下之耐震強度做設計，以納入地震極端影響因子
? 與風機原廠製造商簽署長期運維合約，確保及加強風場
營運期間的安全控管，維護風場周圍的民安全眾

50 50
風機沒有造成一般民眾死亡的案例風機沒有造成一般民眾死亡的案例

51

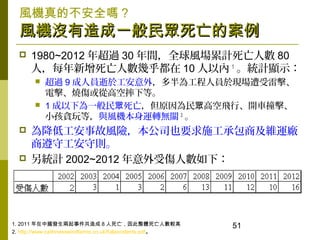

風機沒有造成一般民眾死亡的案例風機沒有造成一般民眾死亡的案例
? 1980~2012 年超過 30 年間，全球風場累計死亡人數 80
人，每年新增死亡人數幾乎都在 10 人以內 1
。統計顯示：
? 超過 9 成人員逝於工安意外，多半為工程人員於現場遭受雷擊、
電擊、燒傷或從高空摔下等。
? 1 成以下為一般民死亡眾，但原因為民高空飛行、開車撞擊、眾
小孩貪玩等，與風機本身運轉無關 2
。
? 為降低工安事故風險，本公司也要求施工承包商及維運廠
商遵守工安守則。
? 另統計 2002~2012 年意外受傷人數如下：
1. 2011 年在中國發生兩起事件共造成 8 人死亡，因此整體死亡人數較高
2. http://www.caithnesswindfarms.co.uk/fullaccidents.pdf。

52

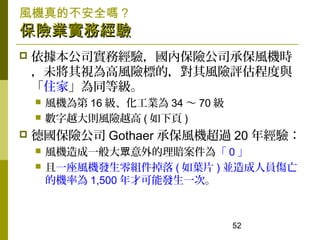

保險業實務經驗保險業實務經驗
? 依據本公司實務經驗，國內保險公司承保風機時
，未將其視為高風險標的，對其風險評估程度與
「住家」為同等級。
? 風機為第 16 級、化工業為 34 ? 70 級
? 數字越大則風險越高 ( 如下頁 )
? 德國保險公司 Gothaer 承保風機超過 20 年經驗：
? 風機造成一般大意外的理賠案件為眾「 0 」
? 且一座風機發生零組件掉落 ( 如葉片 ) 並造成人員傷亡
的機率為 1,500 年才可能發生一次。

53

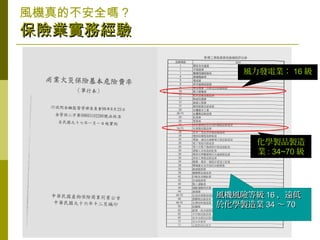

保險業實務經驗保險業實務經驗
風力發電業： 16 級
化學製品製造
業 : 34~70 級
風機風險等級風機風險等級 1616 ，遠低，遠低
於化學製造業於化學製造業 3434 ?? 7070

54

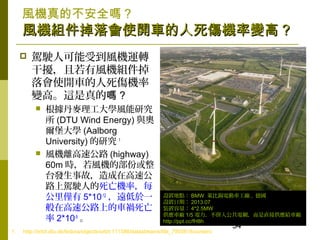

風機組件掉落會使開車的人死傷機率變高風機組件掉落會使開車的人死傷機率變高 ??
? 駕駛人可能受到風機運轉
干擾，且若有風機組件掉
落會使開車的人死傷機率
變高。這是真的嗎 ?
? 根據丹麥理工大學風能研究
所 (DTU Wind Energy) 與奧
爾堡大學 (Aalborg
University) 的研究 1
? 風機離高速公路 (highway)
60m 時，若風機的部份或整
台發生事故，造成在高速公
路上駕駛人的死亡機率，每
公里僅有 5*10-12
，遠低於一
般在高速公路上的車禍死亡
率 2*10-9
。
1. http://orbit.dtu.dk/fedora/objects/orbit:111386/datastreams/file_7903618/content
設置地點： BMW 萊比錫電動車工廠 , 德國
設置日期： 2013.07
供應車廠 1/5 電力，不併入公共電網，而是直接供應給車廠
http://ppt.cc/fH8h

55

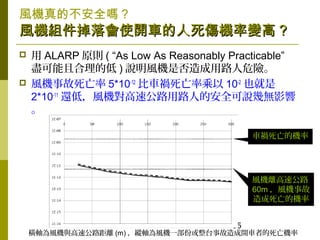

風機組件掉落會使開車的人死傷機率變高風機組件掉落會使開車的人死傷機率變高 ??
? 用 ALARP 原則 ( “As Low As Reasonably Practicable”
盡可能且合理的低 ) 說明風機是否造成用路人危險。
? 風機事故死亡率 5*10-12
比車禍死亡率乘以 10-2
也就是
2*10-11
還低，風機對高速公路用路人的安全可說幾無影響
。
橫軸為風機與高速公路距離 (m) ，縱軸為風機一部份或整台事故造成開車者的死亡機率
車禍死亡的機率
風機離高速公路
60m ，風機事故
造成死亡的機率

56

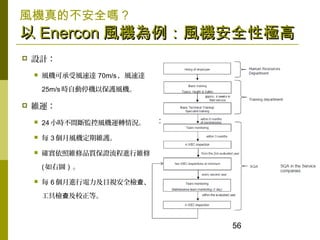

以以 EnerconEnercon 風機為例：風機安全性極高風機為例：風機安全性極高
? 設計：
? 風機可承受風速達 70m/s ，風速達
25m/s 時自動停機以保護風機。
? 維運：
? 24 小時不間斷監控風機運轉情況。
? 每 3 個月風機定期維護。
? 確實依照維修品質保證流程進行維修
( 如右圖 ) 。
? 每 6 個月進行電力及目視安全檢、查
工具檢及校正等。查
：

58

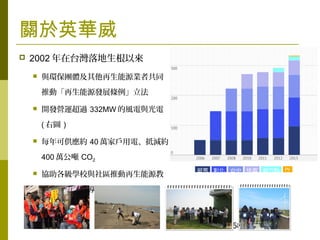

關於英華威
? 2002 年在台灣落地生根以來
? 與環保團體及其他再生能源業者共同
推動「再生能源發展條例」立法
? 開發營運超過 332MW 的風電與光電
( 右圖 )
? 每年可供應約 40 萬家戶用電、抵減約
400 萬公噸 CO2
? 協助各級學校與社區推動再生能源教
育、辦理風場導覽

59
關於【好風光】
2011 年 311 福島核災後，全
球越發關注再生能源發展。
有感台灣社會亟欲了解相關
議題，卻常不得其門而入，
作為在台開發再生能源電廠
的先驅之一，英華威公司深
感責任重大。
每月 11 日晚上【好風光】講
座 ( 遇假日順延 ) ，英華威
open house! 讓大與第一眾
線綠能工作者面對面，深入
了解台灣再生能源潛力，以
及台灣能源轉型的迫切性 !!
順風車–非核 . 綠電 . 好風光

狠狠撸

【好風光】0411 世界地球日前認識風力發電

Recommended

More Related Content

Similar to 【好風光】0411 世界地球日前認識風力發電 (9)

【好風光】0411 世界地球日前認識風力發電

Editor's Notes
