1. Pengantar Sistem Digital
- 1. Sistem Digital Haddad Sammir, M.Kom Sistem Digital Pengantar Sistem Digital Haddad Sammir, M.Kom February 27, 2015

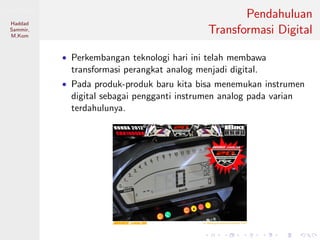

- 2. Sistem Digital Haddad Sammir, M.Kom Pendahuluan Transformasi Digital Perkembangan teknologi hari ini telah membawa transformasi perangkat analog menjadi digital. Pada produk-produk baru kita bisa menemukan instrumen digital sebagai pengganti instrumen analog pada varian terdahulunya.

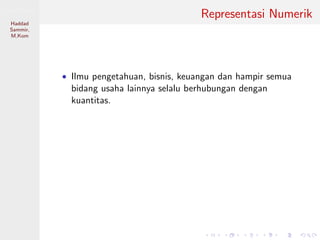

- 3. Sistem Digital Haddad Sammir, M.Kom Representasi Numerik Ilmu pengetahuan, bisnis, keuangan dan hampir semua bidang usaha lainnya selalu berhubungan dengan kuantitas.

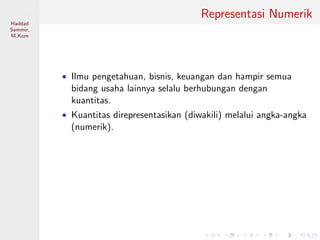

- 4. Sistem Digital Haddad Sammir, M.Kom Representasi Numerik Ilmu pengetahuan, bisnis, keuangan dan hampir semua bidang usaha lainnya selalu berhubungan dengan kuantitas. Kuantitas direpresentasikan (diwakili) melalui angka-angka (numerik).

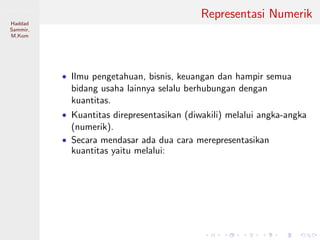

- 5. Sistem Digital Haddad Sammir, M.Kom Representasi Numerik Ilmu pengetahuan, bisnis, keuangan dan hampir semua bidang usaha lainnya selalu berhubungan dengan kuantitas. Kuantitas direpresentasikan (diwakili) melalui angka-angka (numerik). Secara mendasar ada dua cara merepresentasikan kuantitas yaitu melalui:

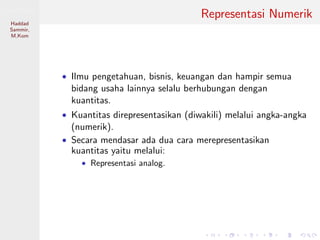

- 6. Sistem Digital Haddad Sammir, M.Kom Representasi Numerik Ilmu pengetahuan, bisnis, keuangan dan hampir semua bidang usaha lainnya selalu berhubungan dengan kuantitas. Kuantitas direpresentasikan (diwakili) melalui angka-angka (numerik). Secara mendasar ada dua cara merepresentasikan kuantitas yaitu melalui: Representasi analog.

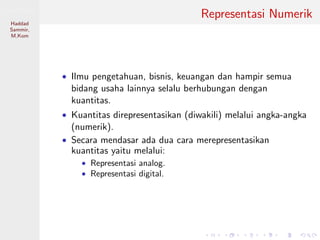

- 7. Sistem Digital Haddad Sammir, M.Kom Representasi Numerik Ilmu pengetahuan, bisnis, keuangan dan hampir semua bidang usaha lainnya selalu berhubungan dengan kuantitas. Kuantitas direpresentasikan (diwakili) melalui angka-angka (numerik). Secara mendasar ada dua cara merepresentasikan kuantitas yaitu melalui: Representasi analog. Representasi digital.

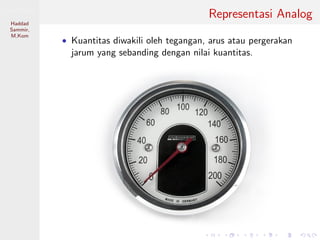

- 8. Sistem Digital Haddad Sammir, M.Kom Representasi Analog Kuantitas diwakili oleh tegangan, arus atau pergerakan jarum yang sebanding dengan nilai kuantitas.

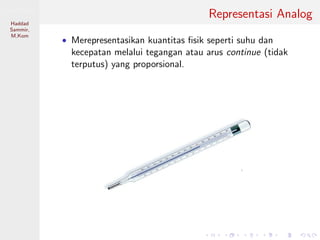

- 9. Sistem Digital Haddad Sammir, M.Kom Representasi Analog Merepresentasikan kuantitas 鍖sik seperti suhu dan kecepatan melalui tegangan atau arus continue (tidak terputus) yang proporsional.

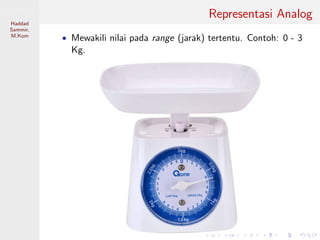

- 10. Sistem Digital Haddad Sammir, M.Kom Representasi Analog Mewakili nilai pada range (jarak) tertentu. Contoh: 0 - 3 Kg.

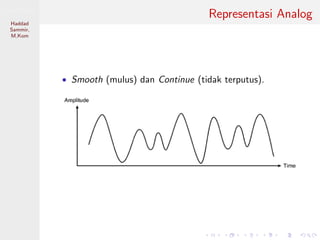

- 11. Sistem Digital Haddad Sammir, M.Kom Representasi Analog Smooth (mulus) dan Continue (tidak terputus).

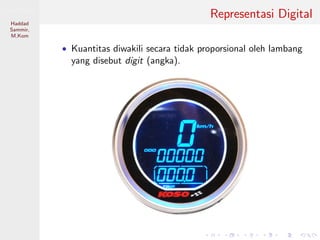

- 12. Sistem Digital Haddad Sammir, M.Kom Representasi Digital Kuantitas diwakili secara tidak proporsional oleh lambang yang disebut digit (angka).

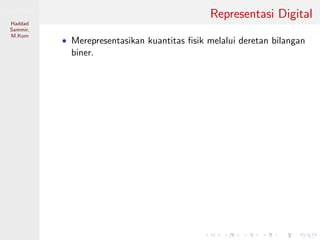

- 13. Sistem Digital Haddad Sammir, M.Kom Representasi Digital Merepresentasikan kuantitas 鍖sik melalui deretan bilangan biner.

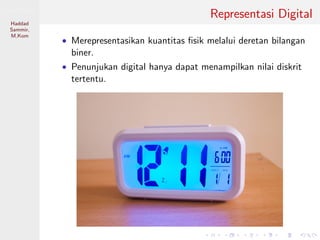

- 14. Sistem Digital Haddad Sammir, M.Kom Representasi Digital Merepresentasikan kuantitas 鍖sik melalui deretan bilangan biner. Penunjukan digital hanya dapat menampilkan nilai diskrit tertentu.

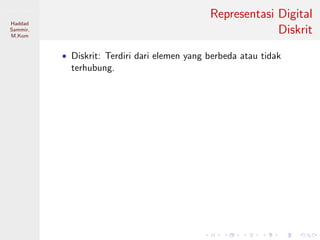

- 15. Sistem Digital Haddad Sammir, M.Kom Representasi Digital Diskrit Diskrit: Terdiri dari elemen yang berbeda atau tidak terhubung.

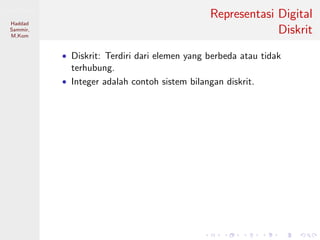

- 16. Sistem Digital Haddad Sammir, M.Kom Representasi Digital Diskrit Diskrit: Terdiri dari elemen yang berbeda atau tidak terhubung. Integer adalah contoh sistem bilangan diskrit.

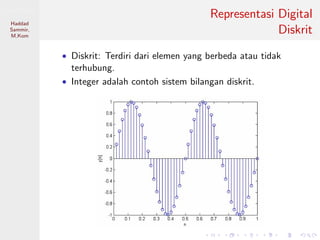

- 17. Sistem Digital Haddad Sammir, M.Kom Representasi Digital Diskrit Diskrit: Terdiri dari elemen yang berbeda atau tidak terhubung. Integer adalah contoh sistem bilangan diskrit.

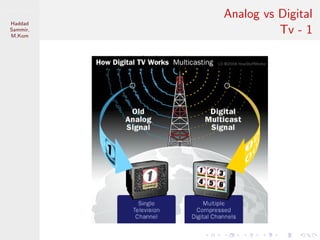

- 18. Sistem Digital Haddad Sammir, M.Kom Analog vs Digital Tv - 1

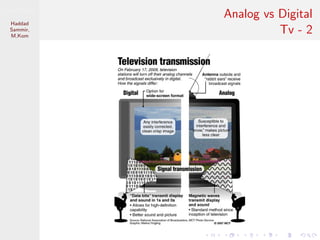

- 19. Sistem Digital Haddad Sammir, M.Kom Analog vs Digital Tv - 2

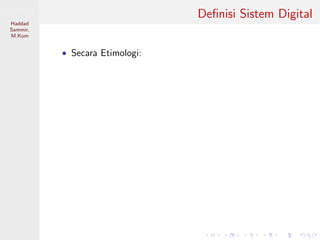

- 20. Sistem Digital Haddad Sammir, M.Kom De鍖nisi Sistem Digital Secara Etimologi:

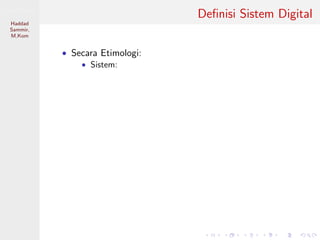

- 21. Sistem Digital Haddad Sammir, M.Kom De鍖nisi Sistem Digital Secara Etimologi: Sistem:

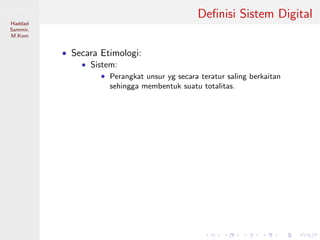

- 22. Sistem Digital Haddad Sammir, M.Kom De鍖nisi Sistem Digital Secara Etimologi: Sistem: Perangkat unsur yg secara teratur saling berkaitan sehingga membentuk suatu totalitas.

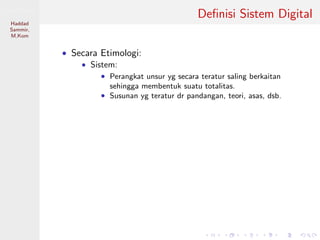

- 23. Sistem Digital Haddad Sammir, M.Kom De鍖nisi Sistem Digital Secara Etimologi: Sistem: Perangkat unsur yg secara teratur saling berkaitan sehingga membentuk suatu totalitas. Susunan yg teratur dr pandangan, teori, asas, dsb.

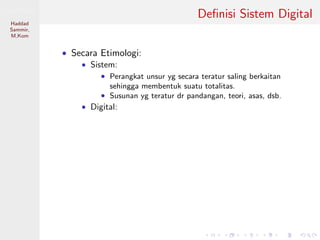

- 24. Sistem Digital Haddad Sammir, M.Kom De鍖nisi Sistem Digital Secara Etimologi: Sistem: Perangkat unsur yg secara teratur saling berkaitan sehingga membentuk suatu totalitas. Susunan yg teratur dr pandangan, teori, asas, dsb. Digital:

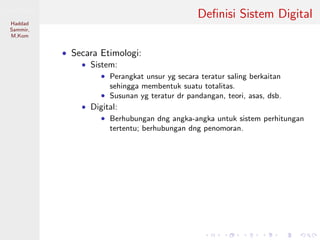

- 25. Sistem Digital Haddad Sammir, M.Kom De鍖nisi Sistem Digital Secara Etimologi: Sistem: Perangkat unsur yg secara teratur saling berkaitan sehingga membentuk suatu totalitas. Susunan yg teratur dr pandangan, teori, asas, dsb. Digital: Berhubungan dng angka-angka untuk sistem perhitungan tertentu; berhubungan dng penomoran.

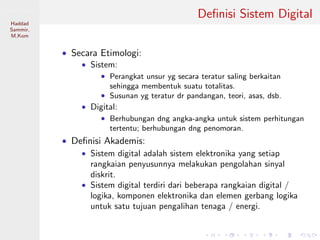

- 26. Sistem Digital Haddad Sammir, M.Kom De鍖nisi Sistem Digital Secara Etimologi: Sistem: Perangkat unsur yg secara teratur saling berkaitan sehingga membentuk suatu totalitas. Susunan yg teratur dr pandangan, teori, asas, dsb. Digital: Berhubungan dng angka-angka untuk sistem perhitungan tertentu; berhubungan dng penomoran. De鍖nisi Akademis: Sistem digital adalah sistem elektronika yang setiap rangkaian penyusunnya melakukan pengolahan sinyal diskrit. Sistem digital terdiri dari beberapa rangkaian digital / logika, komponen elektronika dan elemen gerbang logika untuk satu tujuan pengalihan tenaga / energi.

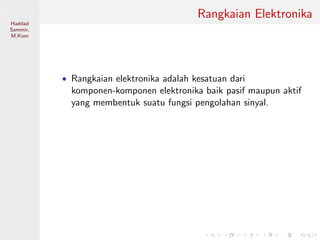

- 27. Sistem Digital Haddad Sammir, M.Kom Rangkaian Elektronika Rangkaian elektronika adalah kesatuan dari komponen-komponen elektronika baik pasif maupun aktif yang membentuk suatu fungsi pengolahan sinyal.

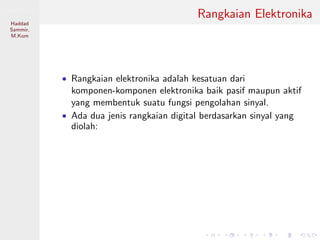

- 28. Sistem Digital Haddad Sammir, M.Kom Rangkaian Elektronika Rangkaian elektronika adalah kesatuan dari komponen-komponen elektronika baik pasif maupun aktif yang membentuk suatu fungsi pengolahan sinyal. Ada dua jenis rangkaian digital berdasarkan sinyal yang diolah:

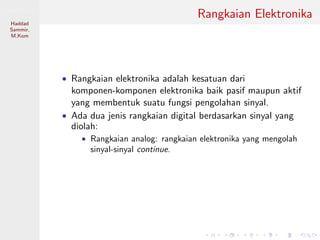

- 29. Sistem Digital Haddad Sammir, M.Kom Rangkaian Elektronika Rangkaian elektronika adalah kesatuan dari komponen-komponen elektronika baik pasif maupun aktif yang membentuk suatu fungsi pengolahan sinyal. Ada dua jenis rangkaian digital berdasarkan sinyal yang diolah: Rangkaian analog: rangkaian elektronika yang mengolah sinyal-sinyal continue.

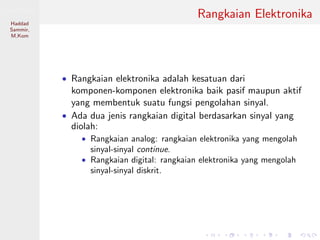

- 30. Sistem Digital Haddad Sammir, M.Kom Rangkaian Elektronika Rangkaian elektronika adalah kesatuan dari komponen-komponen elektronika baik pasif maupun aktif yang membentuk suatu fungsi pengolahan sinyal. Ada dua jenis rangkaian digital berdasarkan sinyal yang diolah: Rangkaian analog: rangkaian elektronika yang mengolah sinyal-sinyal continue. Rangkaian digital: rangkaian elektronika yang mengolah sinyal-sinyal diskrit.
- 31. Sistem Digital Haddad Sammir, M.Kom Rangkaian Digital Rangkaian digital/logika adalah kesatuan dari komponen-komponen elektronika baik aktif maupun pasif yang membentuk suatu fungsi pemrosesan sinyal digital.

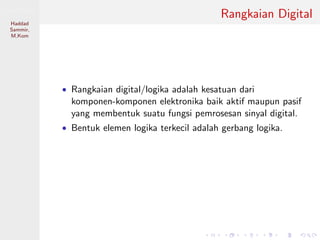

- 32. Sistem Digital Haddad Sammir, M.Kom Rangkaian Digital Rangkaian digital/logika adalah kesatuan dari komponen-komponen elektronika baik aktif maupun pasif yang membentuk suatu fungsi pemrosesan sinyal digital. Bentuk elemen logika terkecil adalah gerbang logika.

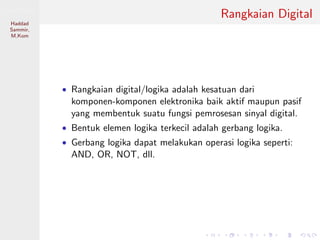

- 33. Sistem Digital Haddad Sammir, M.Kom Rangkaian Digital Rangkaian digital/logika adalah kesatuan dari komponen-komponen elektronika baik aktif maupun pasif yang membentuk suatu fungsi pemrosesan sinyal digital. Bentuk elemen logika terkecil adalah gerbang logika. Gerbang logika dapat melakukan operasi logika seperti: AND, OR, NOT, dll.

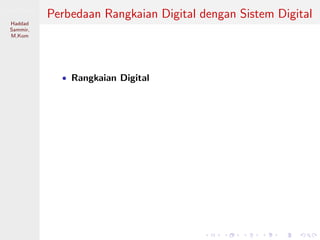

- 34. Sistem Digital Haddad Sammir, M.Kom Perbedaan Rangkaian Digital dengan Sistem Digital Rangkaian Digital

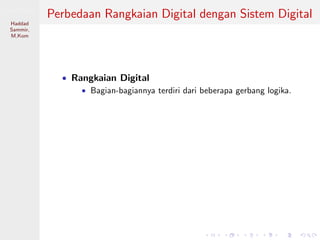

- 35. Sistem Digital Haddad Sammir, M.Kom Perbedaan Rangkaian Digital dengan Sistem Digital Rangkaian Digital Bagian-bagiannya terdiri dari beberapa gerbang logika.

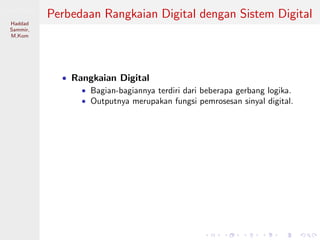

- 36. Sistem Digital Haddad Sammir, M.Kom Perbedaan Rangkaian Digital dengan Sistem Digital Rangkaian Digital Bagian-bagiannya terdiri dari beberapa gerbang logika. Outputnya merupakan fungsi pemrosesan sinyal digital.

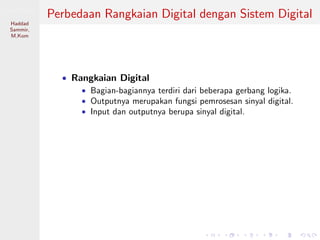

- 37. Sistem Digital Haddad Sammir, M.Kom Perbedaan Rangkaian Digital dengan Sistem Digital Rangkaian Digital Bagian-bagiannya terdiri dari beberapa gerbang logika. Outputnya merupakan fungsi pemrosesan sinyal digital. Input dan outputnya berupa sinyal digital.

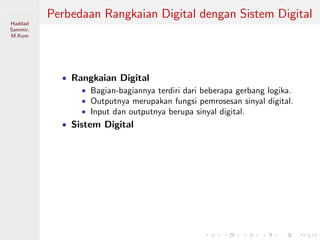

- 38. Sistem Digital Haddad Sammir, M.Kom Perbedaan Rangkaian Digital dengan Sistem Digital Rangkaian Digital Bagian-bagiannya terdiri dari beberapa gerbang logika. Outputnya merupakan fungsi pemrosesan sinyal digital. Input dan outputnya berupa sinyal digital. Sistem Digital

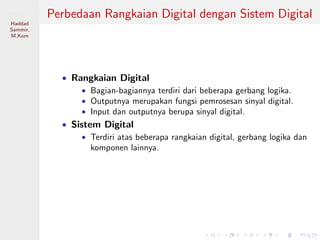

- 39. Sistem Digital Haddad Sammir, M.Kom Perbedaan Rangkaian Digital dengan Sistem Digital Rangkaian Digital Bagian-bagiannya terdiri dari beberapa gerbang logika. Outputnya merupakan fungsi pemrosesan sinyal digital. Input dan outputnya berupa sinyal digital. Sistem Digital Terdiri atas beberapa rangkaian digital, gerbang logika dan komponen lainnya.

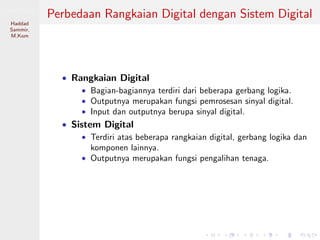

- 40. Sistem Digital Haddad Sammir, M.Kom Perbedaan Rangkaian Digital dengan Sistem Digital Rangkaian Digital Bagian-bagiannya terdiri dari beberapa gerbang logika. Outputnya merupakan fungsi pemrosesan sinyal digital. Input dan outputnya berupa sinyal digital. Sistem Digital Terdiri atas beberapa rangkaian digital, gerbang logika dan komponen lainnya. Outputnya merupakan fungsi pengalihan tenaga.

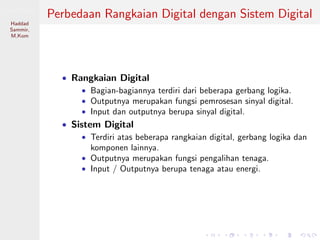

- 41. Sistem Digital Haddad Sammir, M.Kom Perbedaan Rangkaian Digital dengan Sistem Digital Rangkaian Digital Bagian-bagiannya terdiri dari beberapa gerbang logika. Outputnya merupakan fungsi pemrosesan sinyal digital. Input dan outputnya berupa sinyal digital. Sistem Digital Terdiri atas beberapa rangkaian digital, gerbang logika dan komponen lainnya. Outputnya merupakan fungsi pengalihan tenaga. Input / Outputnya berupa tenaga atau energi.

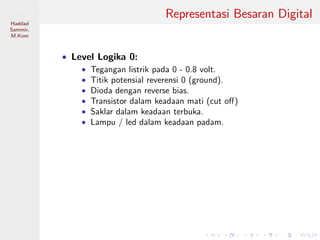

- 42. Sistem Digital Haddad Sammir, M.Kom Representasi Besaran Digital Level Logika 0: Tegangan listrik pada 0 - 0.8 volt. Titik potensial reverensi 0 (ground). Dioda dengan reverse bias. Transistor dalam keadaan mati (cut o鍖) Saklar dalam keadaan terbuka. Lampu / led dalam keadaan padam.

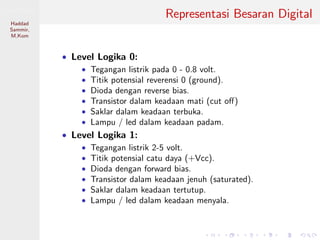

- 43. Sistem Digital Haddad Sammir, M.Kom Representasi Besaran Digital Level Logika 0: Tegangan listrik pada 0 - 0.8 volt. Titik potensial reverensi 0 (ground). Dioda dengan reverse bias. Transistor dalam keadaan mati (cut o鍖) Saklar dalam keadaan terbuka. Lampu / led dalam keadaan padam. Level Logika 1: Tegangan listrik 2-5 volt. Titik potensial catu daya (+Vcc). Dioda dengan forward bias. Transistor dalam keadaan jenuh (saturated). Saklar dalam keadaan tertutup. Lampu / led dalam keadaan menyala.

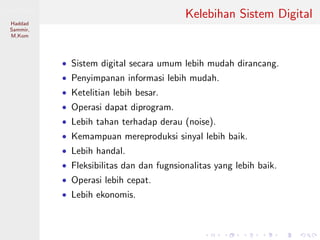

- 44. Sistem Digital Haddad Sammir, M.Kom Kelebihan Sistem Digital Sistem digital secara umum lebih mudah dirancang. Penyimpanan informasi lebih mudah. Ketelitian lebih besar. Operasi dapat diprogram. Lebih tahan terhadap derau (noise). Kemampuan mereproduksi sinyal lebih baik. Lebih handal. Fleksibilitas dan dan fugnsionalitas yang lebih baik. Operasi lebih cepat. Lebih ekonomis.

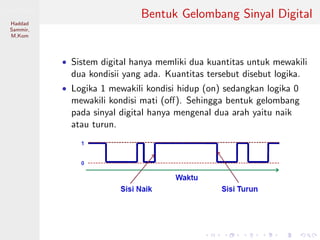

- 45. Sistem Digital Haddad Sammir, M.Kom Bentuk Gelombang Sinyal Digital Sistem digital hanya memliki dua kuantitas untuk mewakili dua kondisii yang ada. Kuantitas tersebut disebut logika. Logika 1 mewakili kondisi hidup (on) sedangkan logika 0 mewakili kondisi mati (o鍖). Sehingga bentuk gelombang pada sinyal digital hanya mengenal dua arah yaitu naik atau turun.

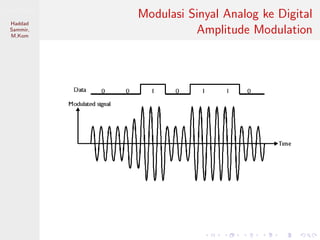

- 46. Sistem Digital Haddad Sammir, M.Kom Modulasi Sinyal Analog ke Digital Amplitude Modulation

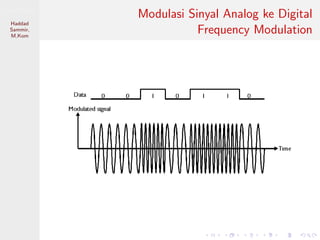

- 47. Sistem Digital Haddad Sammir, M.Kom Modulasi Sinyal Analog ke Digital Frequency Modulation

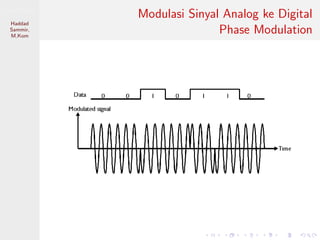

- 48. Sistem Digital Haddad Sammir, M.Kom Modulasi Sinyal Analog ke Digital Phase Modulation
