Mata kuliah Sistem Instrumenasi membahas konsep dasar pengukuran dan alat ukur listrik, termasuk klasifikasi, karakteristik, kesalahan dan kalibrasi alat ukur. Mahasiswa akan mempelajari pengukuran berbagai besaran listrik dan cara kerja instrumen pengukur seperti osciloskop dan transformator ukur. Ujian terdiri atas kehadiran, tugas, quiz, UTS dan UAS.
1455612461 (1)
- 1. SISTEM INSTRUMENTASI Semester : 2 SKS : 2 Tujuan : Mahasiswa memahami berbagai macam alat ukur listrik dan kesalahannya, kalibrasinya, serta memahami penggunaan alat ukur listrik, dan metode pengukuran.

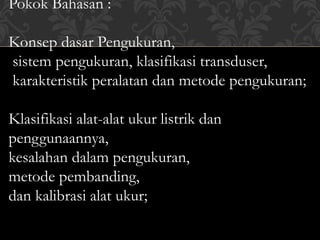

- 2. Pokok Bahasan : Konsep dasar Pengukuran, sistem pengukuran, klasifikasi transduser, karakteristik peralatan dan metode pengukuran; Klasifikasi alat-alat ukur listrik dan penggunaannya, kesalahan dalam pengukuran, metode pembanding, dan kalibrasi alat ukur;

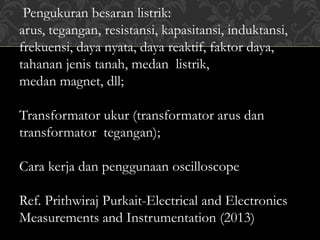

- 3. Pengukuran besaran listrik: arus, tegangan, resistansi, kapasitansi, induktansi, frekuensi, daya nyata, daya reaktif, faktor daya, tahanan jenis tanah, medan listrik, medan magnet, dll; Transformator ukur (transformator arus dan transformator tegangan); Cara kerja dan penggunaan oscilloscope Ref. Prithwiraj Purkait-Electrical and Electronics Measurements and Instrumentation (2013)

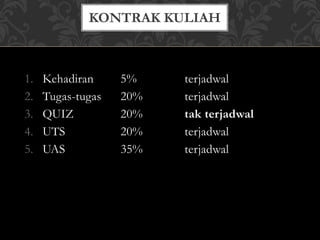

- 4. 1. Kehadiran 5% terjadwal 2. Tugas-tugas 20% terjadwal 3. QUIZ 20% tak terjadwal 4. UTS 20% terjadwal 5. UAS 35% terjadwal KONTRAK KULIAH

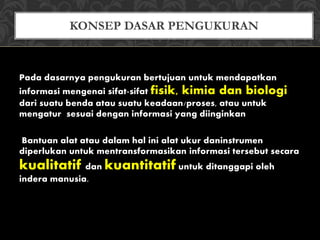

- 5. Pada dasarnya pengukuran bertujuan untuk mendapatkan informasi mengenai sifat-sifat fisik, kimia dan biologi dari suatu benda atau suatu keadaan/proses, atau untuk mengatur sesuai dengan informasi yang diinginkan Bantuan alat atau dalam hal ini alat ukur daninstrumen diperlukan untuk mentransformasikan informasi tersebut secara kualitatif dan kuantitatif untuk ditanggapi oleh indera manusia. KONSEP DASAR PENGUKURAN

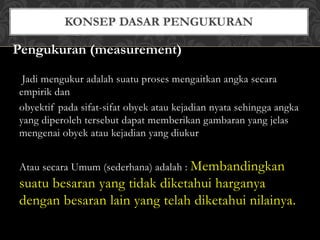

- 6. Jadi mengukur adalah suatu proses mengaitkan angka secara empirik dan obyektif pada sifat-sifat obyek atau kejadian nyata sehingga angka yang diperoleh tersebut dapat memberikan gambaran yang jelas mengenai obyek atau kejadian yang diukur Atau secara Umum (sederhana) adalah : Membandingkan suatu besaran yang tidak diketahui harganya dengan besaran lain yang telah diketahui nilainya. Pengukuran (measurement)

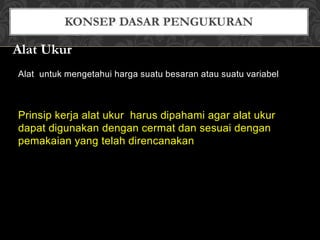

- 7. Alat untuk mengetahui harga suatu besaran atau suatu variabel Prinsip kerja alat ukur harus dipahami agar alat ukur dapat digunakan dengan cermat dan sesuai dengan pemakaian yang telah direncanakan Alat Ukur

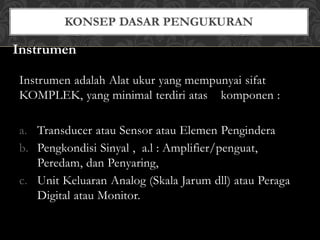

- 8. Instrumen adalah Alat ukur yang mempunyai sifat KOMPLEK, yang minimal terdiri atas komponen : a. Transducer atau Sensor atau Elemen Pengindera b. Pengkondisi Sinyal , a.l : Amplifier/penguat, Peredam, dan Penyaring, c. Unit Keluaran Analog (Skala Jarum dll) atau Peraga Digital atau Monitor. Instrumen
- 9. Instrumen

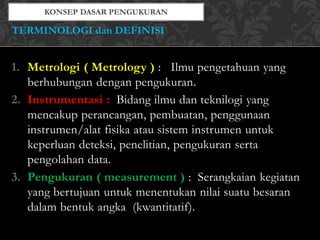

- 10. 1. Metrologi ( Metrology ) : Ilmu pengetahuan yang berhubungan dengan pengukuran. 2. Instrumentasi : Bidang ilmu dan teknilogi yang mencakup perancangan, pembuatan, penggunaan instrumen/alat fisika atau sistem instrumen untuk keperluan deteksi, penelitian, pengukuran serta pengolahan data. 3. Pengukuran ( measurement ) : Serangkaian kegiatan yang bertujuan untuk menentukan nilai suatu besaran dalam bentuk angka (kwantitatif). TERMINOLOGI dan DEFINISI

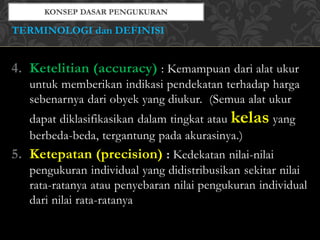

- 11. 4. Ketelitian (accuracy) : Kemampuan dari alat ukur untuk memberikan indikasi pendekatan terhadap harga sebenarnya dari obyek yang diukur. (Semua alat ukur dapat diklasifikasikan dalam tingkat atau kelas yang berbeda-beda, tergantung pada akurasinya.) 5. Ketepatan (precision) : Kedekatan nilai-nilai pengukuran individual yang didistribusikan sekitar nilai rata-ratanya atau penyebaran nilai pengukuran individual dari nilai rata-ratanya TERMINOLOGI dan DEFINISI

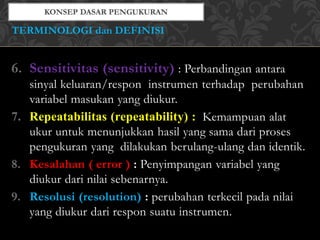

- 12. 6. Sensitivitas (sensitivity) : Perbandingan antara sinyal keluaran/respon instrumen terhadap perubahan variabel masukan yang diukur. 7. Repeatabilitas (repeatability) : Kemampuan alat ukur untuk menunjukkan hasil yang sama dari proses pengukuran yang dilakukan berulang-ulang dan identik. 8. Kesalahan ( error ) : Penyimpangan variabel yang diukur dari nilai sebenarnya. 9. Resolusi (resolution) : perubahan terkecil pada nilai yang diukur dari respon suatu instrumen. TERMINOLOGI dan DEFINISI

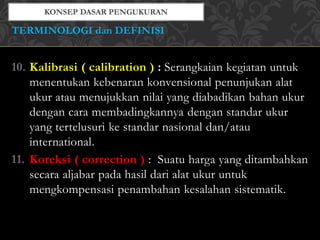

- 13. 10. Kalibrasi ( calibration ) : Serangkaian kegiatan untuk menentukan kebenaran konvensional penunjukan alat ukur atau menujukkan nilai yang diabadikan bahan ukur dengan cara membadingkannya dengan standar ukur yang tertelusuri ke standar nasional dan/atau international. 11. Koreksi ( correction ) : Suatu harga yang ditambahkan secara aljabar pada hasil dari alat ukur untuk mengkompensasi penambahan kesalahan sistematik. TERMINOLOGI dan DEFINISI

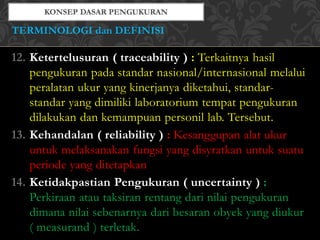

- 14. 12. Ketertelusuran ( traceability ) : Terkaitnya hasil pengukuran pada standar nasional/internasional melalui peralatan ukur yang kinerjanya diketahui, standar- standar yang dimiliki laboratorium tempat pengukuran dilakukan dan kemampuan personil lab. Tersebut. 13. Kehandalan ( reliability ) : Kesanggupan alat ukur untuk melaksanakan fungsi yang disyratkan untuk suatu periode yang ditetapkan 14. Ketidakpastian Pengukuran ( uncertainty ) : Perkiraan atau taksiran rentang dari nilai pengukuran dimana nilai sebenarnya dari besaran obyek yang diukur ( measurand ) terletak. TERMINOLOGI dan DEFINISI

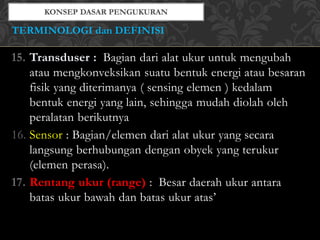

- 15. 15. Transduser : Bagian dari alat ukur untuk mengubah atau mengkonveksikan suatu bentuk energi atau besaran fisik yang diterimanya ( sensing elemen ) kedalam bentuk energi yang lain, sehingga mudah diolah oleh peralatan berikutnya 16. Sensor : Bagian/elemen dari alat ukur yang secara langsung berhubungan dengan obyek yang terukur (elemen perasa). 17. Rentang ukur (range) : Besar daerah ukur antara batas ukur bawah dan batas ukur atas TERMINOLOGI dan DEFINISI

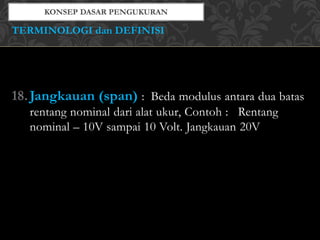

- 16. 18.Jangkauan (span) : Beda modulus antara dua batas rentang nominal dari alat ukur, Contoh : Rentang nominal 10V sampai 10 Volt. Jangkauan 20V TERMINOLOGI dan DEFINISI

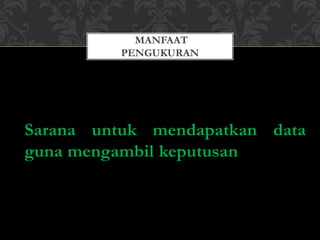

- 17. Sarana untuk mendapatkan data guna mengambil keputusan MANFAAT PENGUKURAN

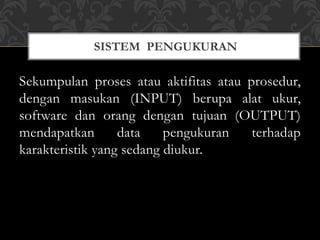

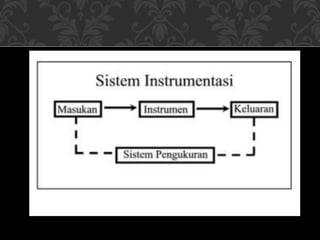

- 18. Sekumpulan proses atau aktifitas atau prosedur, dengan masukan (INPUT) berupa alat ukur, software dan orang dengan tujuan (OUTPUT) mendapatkan data pengukuran terhadap karakteristik yang sedang diukur. SISTEM PENGUKURAN

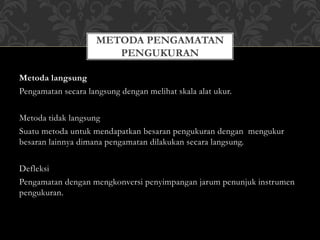

- 20. Metoda langsung Pengamatan secara langsung dengan melihat skala alat ukur. Metoda tidak langsung Suatu metoda untuk mendapatkan besaran pengukuran dengan mengukur besaran lainnya dimana pengamatan dilakukan secara langsung. Defleksi Pengamatan dengan mengkonversi penyimpangan jarum penunjuk instrumen pengukuran. METODA PENGAMATAN PENGUKURAN

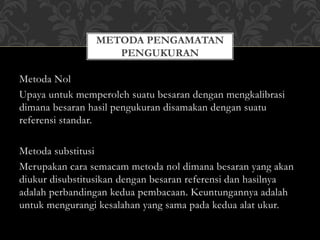

- 21. Metoda Nol Upaya untuk memperoleh suatu besaran dengan mengkalibrasi dimana besaran hasil pengukuran disamakan dengan suatu referensi standar. Metoda substitusi Merupakan cara semacam metoda nol dimana besaran yang akan diukur disubstitusikan dengan besaran referensi dan hasilnya adalah perbandingan kedua pembacaan. Keuntungannya adalah untuk mengurangi kesalahan yang sama pada kedua alat ukur. METODA PENGAMATAN PENGUKURAN
