プライベートクラウド
作ってみました
?株式会社サイバーエージェント
長谷部 ?光治

1
copyright(C) ?1998-2013 ?CyberAgent, ?Inc. ?All ?rights ?reserved

Chefが社内で浸透するまで
＋今後の目標
長谷部 ?光治

2

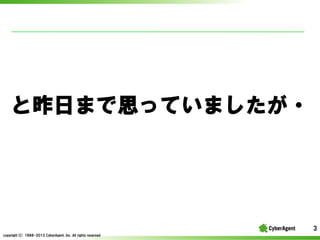

と昨日まで思っていましたが?

3

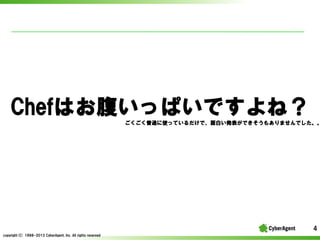

Chefはお腹いっぱいですよね？

ごくごく普通に使っているだけで、面白い発表ができそうもありませんでした。。

4

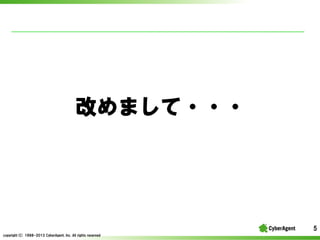

改めまして???

5

プライベートクラウド
作ってみました
長谷部 ?光治

6

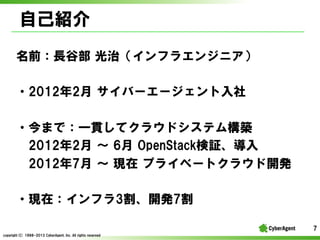

自己紹介
名前：長谷部 ?光治（インフラエンジニア）
?2012年2月 ?サイバーエージェント入社
?今まで：一貫してクラウドシステム構築
　2012年2月 ?? ?6月 ?OpenStack検証、導入
　2012年7月 ?? ?現在 ?プライベートクラウド開発
?現在：インフラ3割、開発7割
7

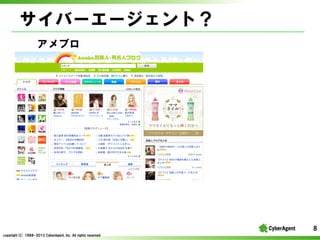

サイバーエージェント？
アメブロ

8

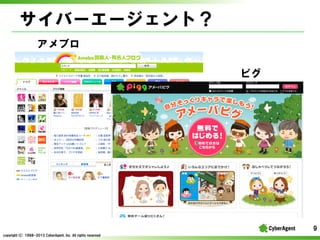

アメブロ
ピグ

9

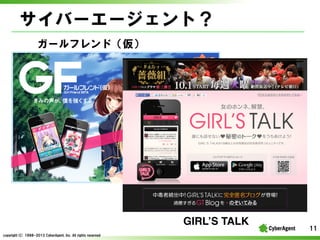

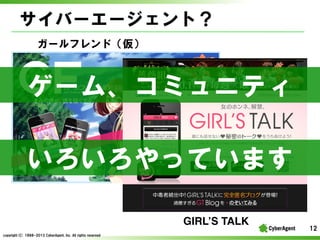

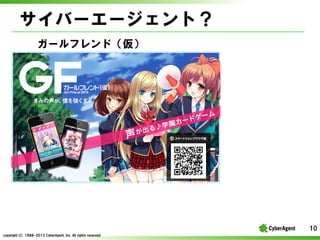

ガールフレンド（仮）

10


GIRL’S TALK!

11


ゲーム、コミュニティ
いろいろやっています
GIRL’S TALK!

12

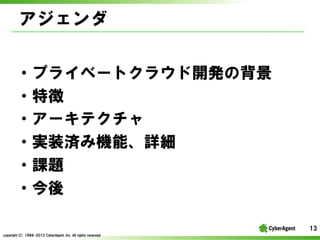

アジェンダ
?プライベートクラウド開発の背景
?特徴
?アーキテクチャ
?実装済み機能、詳細
?課題
?今後
13

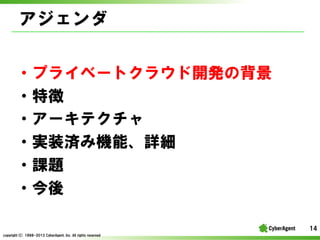

アジェンダ
?特徴
?課題
?今後
14

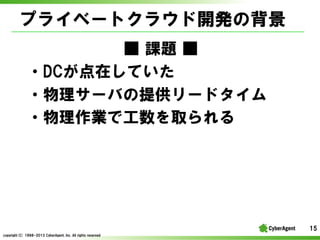

プライベートクラウド開発の背景
■ ?課題 ?■
　?DCが点在していた
　?物理サーバの提供リードタイム
　?物理作業で工数を取られる

15

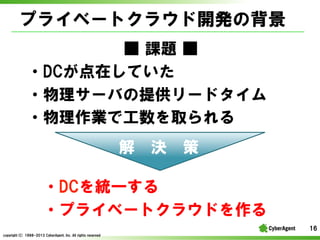

■ ?課題 ?■
　?DCが点在していた
　?物理サーバの提供リードタイム
　?物理作業で工数を取られる
解　決　策
　　?DCを統一する
　　?プライベートクラウドを作る
16

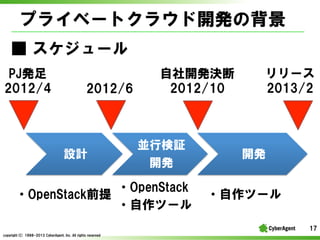

■ ?スケジュール
PJ発足
2012/4

2012/6

設計

自社開発決断
2012/10

並行検証
開発

?OpenStack
?OpenStack前提
?自作ツール

リリース
2013/2

開発

?自作ツール
17

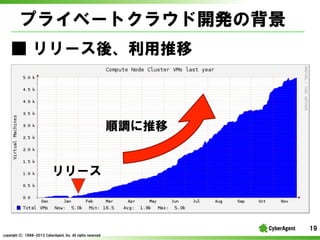

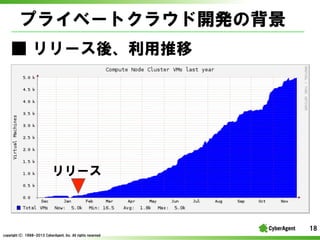

■ ?リリース後、利用推移

リリース

18


順調に推移

リリース

19

現在5,000VM超！
順調に推移

リリース

20

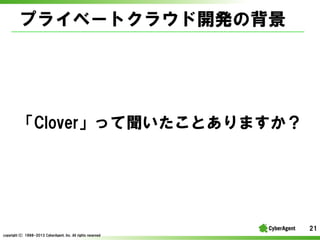

「Clover」って聞いたことありますか？

21

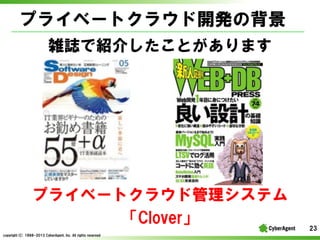

雑誌で紹介したことがあります

22

雑誌で紹介したことがあります

プライベートクラウド管理システム
「Clover」

23

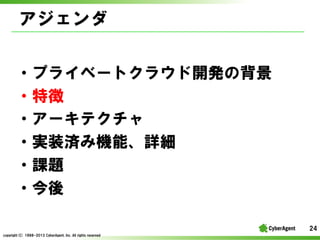

アジェンダ
?特徴
?課題
?今後
24

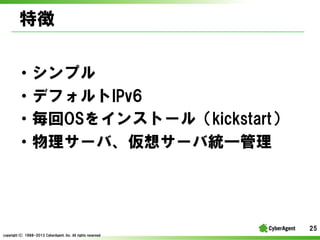

特徴
?シンプル
?デフォルトIPv6
?毎回OSをインストール（kickstart）
?物理サーバ、仮想サーバ統一管理

25

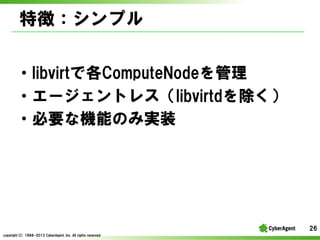

特徴：シンプル
?libvirtで各ComputeNodeを管理
?エージェントレス（libvirtdを除く）
?必要な機能のみ実装

26

特徴：デフォルトIPv6
?1VLAN内のIPアドレス数制限撤廃
?RA（Router ?Advertisement）で
　アドレス自動配布
?ミドルウェア、HWともIPv6対応が
　進んできた

27

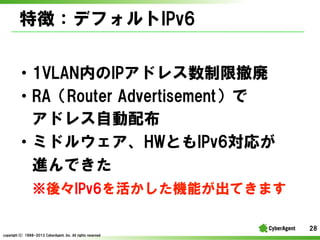

特徴：デフォルトIPv6
?1VLAN内のIPアドレス数制限撤廃
?RA（Router ?Advertisement）で
　アドレス自動配布
?ミドルウェア、HWともIPv6対応が
　進んできた
　※後々IPv6を活かした機能が出てきます
28

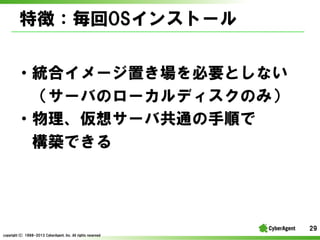

特徴：毎回OSインストール
?統合イメージ置き場を必要としない
　（サーバのローカルディスクのみ）
?物理、仮想サーバ共通の手順で
　構築できる

29

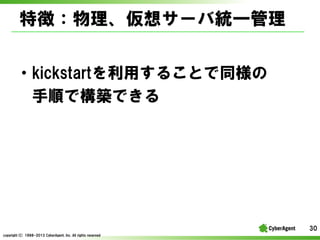

特徴：物理、仮想サーバ統一管理
?kickstartを利用することで同様の
　手順で構築できる

30

アジェンダ
?特徴
?課題
?今後
31

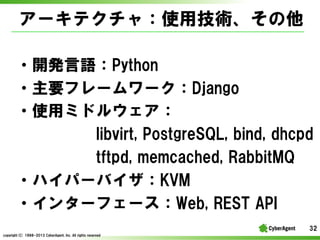

アーキテクチャ：使用技術、その他
?開発言語：Python
?主要フレームワーク：Django
?使用ミドルウェア：
　　　　　libvirt, ?PostgreSQL, ?bind, ?dhcpd
　　　　　tftpd, ?memcached, ?RabbitMQ
?ハイパーバイザ：KVM
?インターフェース：Web, ?REST ?API
32

アーキテクチャ：コンポーネント図
?AWS
設定
Route53

物理サーバ

The ?Internet

OSインストール
???

ComputeNode

Clover
VM操作
（libvirt）

???

内部DNS

???
仮想サーバ

設定

CA-DC
33

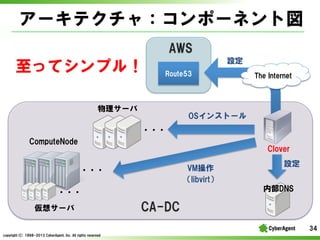

アーキテクチャ：コンポーネント図
?AWS

至ってシンプル！

設定
Route53

物理サーバ

The ?Internet

OSインストール
???

ComputeNode

Clover
VM操作
（libvirt）

???

内部DNS

???
仮想サーバ

設定

CA-DC
34

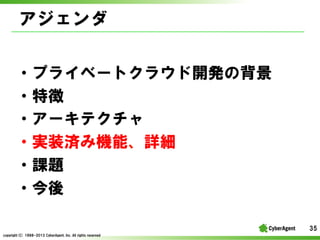

アジェンダ
?特徴
?課題
?今後
35

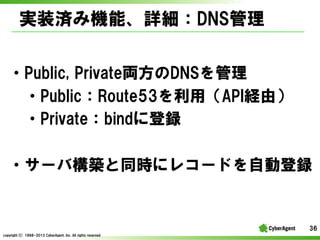

実装済み機能、詳細：DNS管理
?Public, ?Private両方のDNSを管理
　?Public：Route53を利用（API経由）
　?Private：bindに登録
?サーバ構築と同時にレコードを自動登録

36

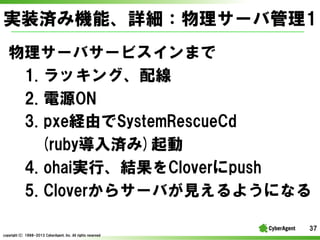

実装済み機能、詳細：物理サーバ管理1
物理サーバサービスインまで
　1. ?ラッキング、配線
　2. ?電源ON
　3. ?pxe経由でSystemRescueCd
　　(ruby導入済み)起動
　4. ?ohai実行、結果をCloverにpush
　5. ?Cloverからサーバが見えるようになる
37

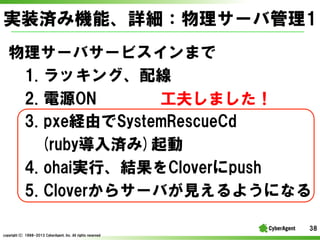

　1. ?ラッキング、配線
　2. ?電源ON
工夫しました！
　3. ?pxe経由でSystemRescueCd
　　(ruby導入済み)起動
　4. ?ohai実行、結果をCloverにpush
　5. ?Cloverからサーバが見えるようになる
38

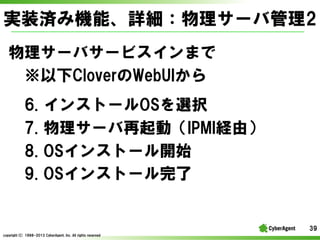

　※以下CloverのWebUIから
　6. ?インストールOSを選択
　7. ?物理サーバ再起動（IPMI経由）
　8. ?OSインストール開始
　9. ?OSインストール完了

39

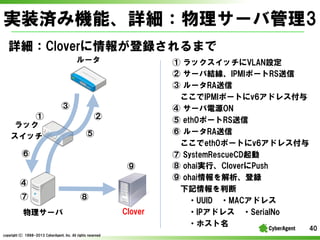

詳細：Cloverに情報が登録されるまで
ルータ

③
①
ラック
スイッチ

②
⑤

⑥
⑨
④
⑦

⑧

物理サーバ

Clover

① ?ラックスイッチにVLAN設定
② ?サーバ結線、IPMIポートRS送信
③ ?ルータRA送信
　ここでIPMIポートにv6アドレス付与
④ ?サーバ電源ON
⑤ ?eth0ポートRS送信
⑥ ?ルータRA送信
　ここでeth0ポートにv6アドレス付与
⑦ ?SystemRescueCD起動
⑧ ?ohai実行、CloverにPush
⑨ ?ohai情報を解析、登録
　下記情報を判断
　　?UUID　?MACアドレス
　　?IPアドレス　?SerialNo
　　?ホスト名

40

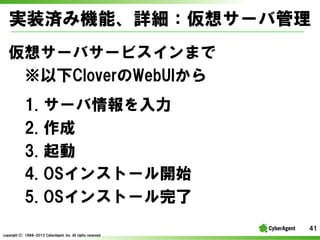

実装済み機能、詳細：仮想サーバ管理
仮想サーバサービスインまで
　※以下CloverのWebUIから
　1. ?サーバ情報を入力
　2. ?作成
　3. ?起動
　4. ?OSインストール開始
　5. ?OSインストール完了
41

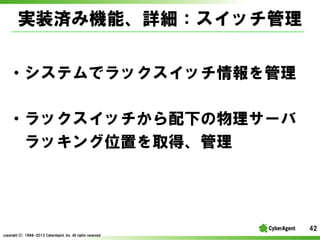

実装済み機能、詳細：スイッチ管理
?システムでラックスイッチ情報を管理
?ラックスイッチから配下の物理サーバ
　ラッキング位置を取得、管理

42

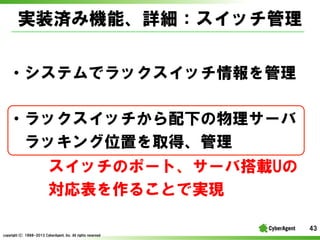

実装済み機能、詳細：スイッチ管理
?システムでラックスイッチ情報を管理
?ラックスイッチから配下の物理サーバ
　ラッキング位置を取得、管理
スイッチのポート、サーバ搭載Uの
対応表を作ることで実現
43

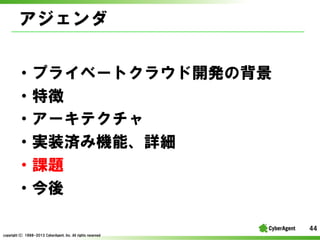

アジェンダ
?特徴
?課題
?今後
44

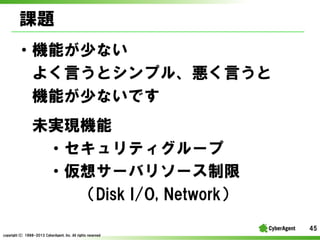

課題
?機能が少ない
　よく言うとシンプル、悪く言うと
　機能が少ないです
　未実現機能
　　?セキュリティグループ
　　?仮想サーバリソース制限
　　　　（Disk ?I/O, ?Network）
45

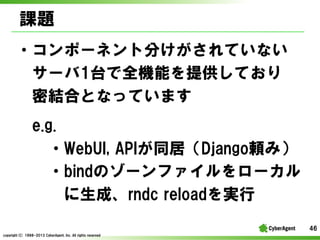

課題
?コンポーネント分けがされていない
　サーバ1台で全機能を提供しており
　密結合となっています
　e.g.
　　?WebUI, ?APIが同居（Django頼み）
　　?bindのゾーンファイルをローカル
　　　に生成、rndc ?reloadを実行
46

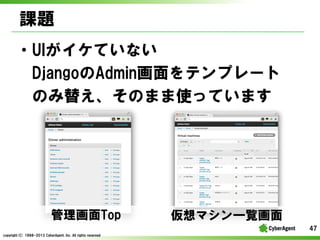

課題
?UIがイケていない
　DjangoのAdmin画面をテンプレート
　のみ替え、そのまま使っています

管理画面Top

仮想マシン一覧画面
47

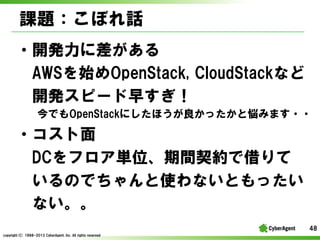

課題：こぼれ話
?開発力に差がある
　AWSを始めOpenStack, ?CloudStackなど
　開発スピード早すぎ！
　　今でもOpenStackにしたほうが良かったかと悩みます??

?コスト面
　DCをフロア単位、期間契約で借りて
　いるのでちゃんと使わないともったい
　ない。。　
48

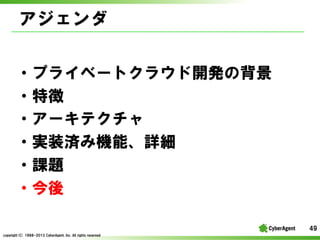

アジェンダ
?特徴
?課題
?今後
49

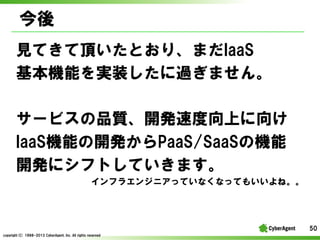

今後
見てきて頂いたとおり、まだIaaS
基本機能を実装したに過ぎません。
サービスの品質、開発速度向上に向け
IaaS機能の開発からPaaS/SaaSの機能
開発にシフトしていきます。
インフラエンジニアっていなくなってもいいよね。。

50

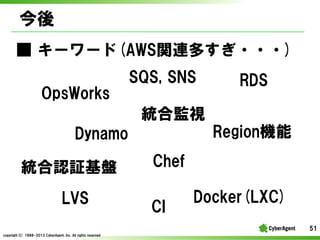

今後
■ ?キーワード(AWS関連多すぎ???)
SQS, ?SNS
OpsWorks

RDS

統合監視
Region機能

Dynamo
統合認証基盤
LVS

Chef
CI

Docker(LXC)
51

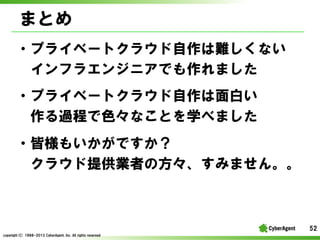

まとめ
?プライベートクラウド自作は難しくない
　インフラエンジニアでも作れました
?プライベートクラウド自作は面白い
　作る過程で色々なことを学べました
?皆様もいかがですか？
　クラウド提供業者の方々、すみません。。

52

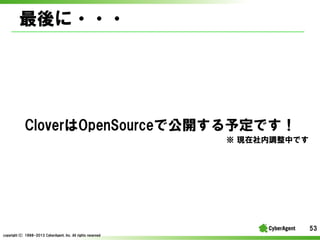

最後に???

CloverはOpenSourceで公開する予定です！
※ ?現在社内調整中です
　
?

53

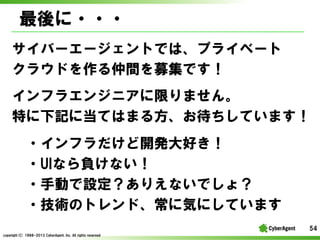

最後に???
サイバーエージェントでは、プライベート
クラウドを作る仲間を募集です！
インフラエンジニアに限りません。
特に下記に当てはまる方、お待ちしています！
　?インフラだけど開発大好き！
　?UIなら負けない！
　?手動で設定？ありえないでしょ？
　?技術のトレンド、常に気にしています
54

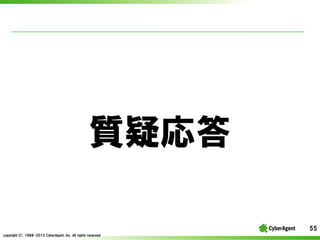

質疑応答
55

ご清聴ありがとう
ございました
