Шрифт для регистрационных номерных знаков (автомобильных
номеров)
Симкин Анатолий
Разработка комплексной автоматизированной системы, целью которой является
автоматизация механизма контроля доступа на основании системы распознавания
номерных знаков, сложная и, несомненно, комплексная задача. Для ее решения, в рамках
квалификационной работы на степень бакалавра, мне потребовался не один месяц, и не
одна сотня чашек чая.
Сегодня посмотрим на алгоритм и результаты решения локальной задачи
по созданию шрифта в векторном формате согласно нормативной документации
для отображения эталонов символов при корреляционном распознавании. На первом
этапе углубимся в суть решаемой задачи.
1 «Матчасть»: Регистрационный номерной знак Российской Федерации
Согласно ГОСТ Р 50577-93 «Знаки государственные регистрационные транспортных
средств. Типы и основные размеры. Технические требования» большинство
регистрационных знаков имеют вид, указанный на рисунке ниже.
Рис. 1.
Стандартные размеры регистрационного знака, которые составляют 520x112 мм.
Символьные комбинации на стандартных номерных знаках определяются тремя буквами
и тремя цифрами. Вышеприведенный ГОСТ Р 50577-93 ссылается на использование 12
букв кириллицы, которые имеют графические аналоги в латинском алфавите: А, В, Е, К, М,
Н, О, Р, С, Т, У и Х. Надо заметить, что буквы по размеру шрифта меньше, чем цифры.

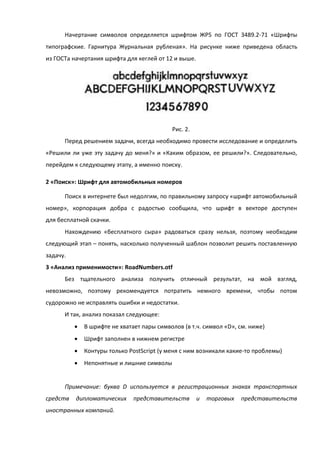

Начертание символов определяется шрифтом ЖР5 по ГОСТ 3489.2-71 «Шрифты
типографские. Гарнитура Журнальная рубленая». На рисунке ниже приведена область
из ГОСТа начертания шрифта для кеглей от 12 и выше.
Рис. 2.
Перед решением задачи, всегда необходимо провести исследование и определить
«Решили ли уже эту задачу до меня?» и «Каким образом, ее решили?». Следовательно,
перейдем к следующему этапу, а именно поиску.
2 «Поиск»: Шрифт для автомобильных номеров
Поиск в интернете был недолгим, по правильному запросу «шрифт автомобильный
номер», корпорация добра с радостью сообщила, что шрифт в векторе доступен
для бесплатной скачки.
Нахождению «бесплатного сыра» радоваться сразу нельзя, поэтому необходим
следующий этап – понять, насколько полученный шаблон позволит решить поставленную
задачу.
3 «Анализ применимости»: RoadNumbers.otf
Без тщательного анализа получить отличный результат, на мой взгляд,
невозможно, поэтому рекомендуется потратить немного времени, чтобы потом
судорожно не исправлять ошибки и недостатки.
И так, анализ показал следующее:
 В шрифте не хватает пары символов (в т.ч. символ «D», см. ниже)
 Шрифт заполнен в нижнем регистре
 Контуры только PostScript (у меня с ним возникали какие-то проблемы)
 Непонятные и лишние символы
Примечание: буква D используется в регистрационных знаках транспортных
средств дипломатических представительств и торговых представительств
иностранных компаний.

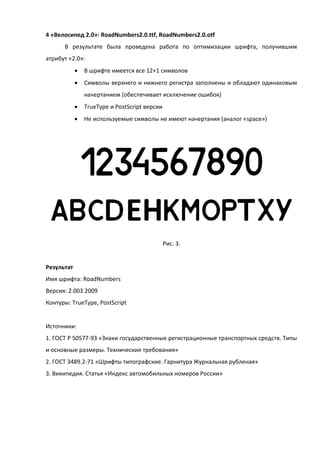

4 «Велосипед 2.0»: RoadNumbers2.0.ttf, RoadNumbers2.0.otf
В результате была проведена работа по оптимизации шрифта, получившим
атрибут «2.0»:
 В шрифте имеется все 12+1 символов
 Символы верхнего и нижнего регистра заполнены и обладают одинаковым
начертанием (обеспечивает исключение ошибок)
 TrueType и PostScript версии
 Не используемые символы не имеют начертания (аналог «space»)
Рис. 3.
Результат
Имя шрифта: RoadNumbers
Версия: 2.003 2009
Контуры: TrueType, PostScript
Источники:
1. ГОСТ Р 50577-93 «Знаки государственные регистрационные транспортных средств. Типы
и основные размеры. Технические требования»
2. ГОСТ 3489.2-71 «Шрифты типографские. Гарнитура Журнальная рубленая»
3. Википедия. Статья «Индекс автомобильных номеров России»
