Схемы по управлению и переработке ТБО. А, Бразас, 2014
1 like723 views
Документ описывает систему управления и переработки твердых бытовых отходов, включая процессы сортировки, компостирования и сжигания, а также производство альтернативного топлива. Рассматриваются различные методы обработки, включая механико-биологическую и анаэробную переработку. В документе также обсуждаются потенциальные ресурсы, такие как вторичные материалы и их утилизация, а также экономические аспекты обработки отходов.
Схемы по управлению и переработке ТБО. А, Бразас, 2014
- 1. ИЛИ ИЛИ ИЛИ © Alfonsas Brazas, Atlieku tvarkymo konsultantai, UAB, 2014 Обращение с твердыми бытовыми отходами (ТБО) - принципиальная схема Смешанные ТБО Разные специфические отходы Вторичные ресурсы Биологические отходы Пищевые/кухоные и зеленые Оставшиеся смешанные ТБО Завод по механико - биологической обработке Вторичные ресурсы Биоразлагающиеся отходы Твердое воспроизведенное топливо Металлы. стекло и часть разных пластиков (часть PET и PE) Компостирование (биостабилизация) Компостирование Анаэробная обработка - производство биогаза Анаэробная обработка - производство биогаза Компостирование Компостирование (биостабилизация) ЭнергияРесурсы Переработка/неутрализация Фабрика (линия) для сортировки собранных вторичных ресурсов Сжигание (по английски - mass burn) Пиролиз Газификация Цементная фабрика Сжигание (по английски - mass burn) Полигон для ТБО и инертных отходов Раздельныйсбор

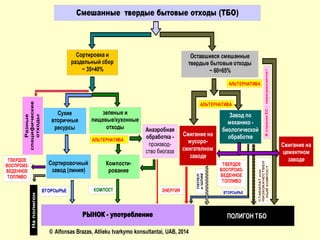

- 2. © Alfonsas Brazas, Atlieku tvarkymo konsultantai, UAB, 2014 Смешанные твердые бытовые отходы (ТБО) Сортировка и раздельный сбор ~ 35 40% Сухие вторичные ресурсы зеленые и пищевые/кухонные отходы Сортировочный завод (линия) Компости- рование АЛЬТЕРНАТИВА Анаэробная обработка - производ- ство биогаза Наполигон РЫНОК - употребление КОМПОСТВТОРСЫРЬЕ ЭНЕРГИЯ Оставшиеся смешанные твердые бытовые отходы ~ 60 65% Сжигание на мусоро- сжигателном заводе ПОЛИГОН ТБО Завод по механико - биологической обработке ТВЕРДОЕ ВОСПРОИЗ- ВЕДЕННОЕ ТОПЛИВО АЛЬТЕРНАТИВА АЛЬТЕРНАТИВА ВТОРСЫРЬЕ ПЕПЕЛ иШЛАК СТАБИЛАТили НИЗКОКАЧЕСТВЕН -НЫЙКОМПОСТ Разные специфические отходы ВстранахЕС-неразрешается! ТВЕРДОЕ ВОСПРОИЗ- ВЕДЕННОЕ ТОПЛИВО Сжигание на цементном заводе

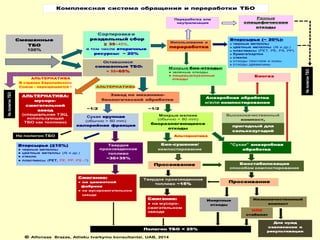

- 3. АЛЬТЕРНАТИВА В странах Европейского Союза - неразрешается ! АЛЬТЕРНАТИВА ~1/2 ~1/2 Альтернатива © Alfonsas Brazas, Atlieku tvarkymo konsultantai, UAB, 2014 Комплексная система обращения и переработки ТБО Смешанные ТБО 100% Сортировка и раздельный сбор ≥ 35 45%, в том числе вторичные ресурсы: ~ 20% Изпользование и переработка Вторсырье (~ 20%): ● черные металлы ● цветные металлы (Al и др.) ● пластмасы (PET, PE, PS, PP) ● бумага/картон ● стекло ● отходы текстиля и кожы ● отходы древесины Оставшиеся смешанные ТБО: < 55 65% Мокрые био-отходы: зеленые отходы пищевые/кухонные отходы Анаэробная обработка и/или компостирование Биогаз Высококачественный компост, Мокрые мелкие (обычно < 80 mm) биоразлагающиеся отходы Завод по механико- биологической обработке АЛЬТЕРНАТИВА: мусоро- сжигательний завод (специальная ТЭЦ, использующая ТБО как топливо) Сухая крупная (обычно > 80 mm) калорийная фракция Вторсырье (≤10%) черные металлы цветные металлы (Al и др.) стекло пластмасы (PET, PE, PP, PS -?) Твердое произведенное топливо ~30÷35% Сжигание: на цементной фабрике на мусорожигательном заводе На полигон ТБО "Сухая" анаэробная обработка Био-сушение/ компостирование Твердое произведенное топливо ~15% Сжигание: на мусоро- сжигательном заводе Полигон ТБО < 25% Биостабилизация способом компостирования Просеивание Просеивание Инертные отходы Низкокачественный компост ИЛИ стабилат Для нужд озеленения и рекультивации пригодный для сельхозугодий Разные специфические отходы Переработка или неутрализация НаполигонТБО НаполигонТБО
- 4. Принципиальная схема мусороперерабатывающего завода, основная цель которого - извлечение махимум ВТОРСЫРЬЯ Только белый? PET PE ? Металлы Стекло Пластики Картон Опасные Приборы Стекло отходы Испарение CO₂ PVC H₂O до ~ 50% массы Al © Alfonsas Brazas, Atlieku tvarkymo konsultantai, UAB, 2014 Первичная ручная сортировка Смешаные ТБО ~ 100.000 тонн/год Механическая сепарация - разделение (Барабаний грохот или дисковый сепаратор) > 60 100мм ~ 50% < 60 100мм ~ 50% Биологоческая обработка Компостирование или анаэробная обработка (производство биогаза) и компостирование дигестата Сортировка - механнико-автоматическая или механнико - ручная извлечение вторсырья (≥ 10% ≤ 15%) ~ 10.000 15.000 тонн/год Производство альтернативного топлива Вибро-балистические и/или воздухо-вихревые сепараторы, измельчение, прессование и прочее Альтернативное топливо ~ 30.000 35.000 тонн/год Хвосты на полигон ~ 5.000 тонн/год Просеивание вибро-балистический и воздухо-вихревой сепараторы Прессование Измельчение Оптический (NIR) сепаратор Прессование ПрессованиеАльтернативное топливо (10÷12 МДж/кг) для мусоросжигательных заводов ~ 10.000 тонн/год Стоимость утилизации ~ 30 евро/тонна Инертные материалы на полигон (или ???) ~ 10.000 тонн/год Низкокачественный компост: для нужд озеленения и рекультивации; но категорически не в сельском хозяйстве! ~ 10.000 тонн/год Ферро - металлыПрессование Стоимость переработки ≥ 30 40 евро/тонна Альтернативноетопливо для мусоросжигательных заводов (10 12 МДж/кг) ~ 20.000 25.000 тонн/год Стоимость утилизации ~ 30 евро/тонна Альтернативноетопливо для цементных фабрик (> 18 2 МДж/кг, H₂O < 25%, Cl < 1%) ~ 10.000 15.000 тонн/год Цена продажи ~ 10÷20 евро/тонна

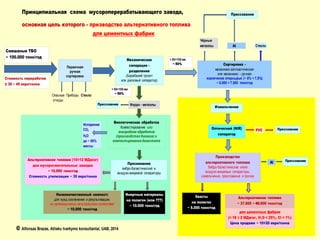

- 5. Принципиальная схема мусороперерабатывающего завода, основная цель которого - призводство альтернативного топлива для цементных фабрик Чёрные металлы Al Стекло Опасные Приборы Стекло отходы Испарение CO₂ PVC H₂O до ~ 50% массы Al © Alfonsas Brazas, Atlieku tvarkymo konsultantai, UAB, 2014 Первичная ручная сортировка Смешаные ТБО ~ 100.000 тонн/год Механическая сепарация - разделение (Барабаний грохот или дисковый сепаратор) > 60 100мм ~ 50% < 60 100мм ~ 50% Биологоческая обработка Компостирование или анаэробная обработка (производство биогаза) и компостирование дигестата Сортировка - механнико-автоматическая или механнико - ручная извлечение вторсырья (~ 5% 7,5%) ~ 5.000 7.500 тонн/год Производство альтернативного топлива Вибро-балистические и/или воздухо-вихревые сепараторы, измельчение, прессование и прочее Альтернативное топливо ~ 37.500 40.000 тонн/год Хвосты на полигон ~ 5.000 тонн/год Просеивание вибро-балистический и воздухо-вихревой сепараторы Прессование Измельчение Оптический (NIR) сепаратор Прессование ПрессованиеАльтернативное топливо (10÷12 МДж/кг) для мусоросжигательных заводов ~ 10.000 тонн/год Стоимость утилизации ~ 30 евро/тонна Инертные материалы на полигон (или ???) ~ 10.000 тонн/год Низкокачественный компост: для нужд озеленения и рекультивации; но категорически не в сельском хозяйстве! ~ 10.000 тонн/год Ферро - металлыПрессование Стоимость переработки ≥ 30 40 евро/тонна для цементных фабрик (> 18 2 МДж/кг, H₂O < 25%, Cl < 1%) Цена продажи ~ 10÷20 евро/тонна
