開発者に嬉しい開発者に嬉しい開発者に嬉しい開発者に嬉しい
SoftLayerサーバー構築サーバー構築サーバー構築サーバー構築Tips
2014/07/31 日本IBM 株式会社
クラウド事業統括
新規事業開発
?良真穂

? 2014 IBM Corporation2
自己紹介
髙良真穂 (たからまほ)
日本アイ?ビー?エム株式会社
クラウド事業統括新規事業開発
エキスパート?テクノロジー?アーキテクト担当部長
技術情報提供ブログソフトレイヤー探検隊隊長 http://goo.gl/Au2lUS
Twitter @MahoTakara
中途入社以来、金融、航空、海運、物流、自動車業界などのSIプロジェクトにおいて、技
術リーダーを担当してきました。近年3年程前から、クラウド?コンピューティングを利用した
システム構築を担当しており、現在は、SoftLayerを活用した、新規ビジネス開拓を担当し
ています。
ソフトレイヤー探検隊検索
クリック

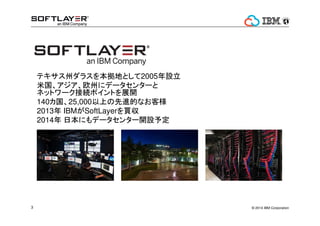

テキサス州ダラスを本拠地として2005年設立
米国、アジア、欧州にデータセンターと
ネットワーク接続ポイントを展開
140カ国、25,000以上の先進的なお客様
2013年 IBMがSoftLayerを買収
2014年日本にもデータセンター開設予定

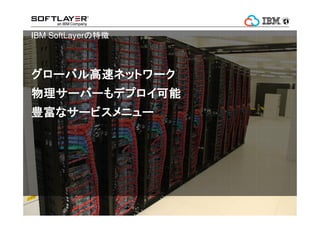

IBM SoftLayerの特徴
グローバル高速ネットワークグローバル高速ネットワークグローバル高速ネットワークグローバル高速ネットワーク
物理サーバーもデプロイ可能物理サーバーもデプロイ可能物理サーバーもデプロイ可能物理サーバーもデプロイ可能
豊富な豊富な豊富な豊富なサービスメニューサービスメニューサービスメニューサービスメニュー

India
China
Hong Kong
Singapore
Melbourne
Sydney
Japan
Seattle
San Jose
Los Angeles
Mexico City
Houston
Denver
Dallas
Miami
Atlanta
Washington D.C.
Montreal
Toronto
Chicago
London
Frankfurt
Paris
Amsterdam
Brazil
New York City
14データセンター、19ネットワーク接続拠点
2014年中に15カ国、40拠点へ拡充予定

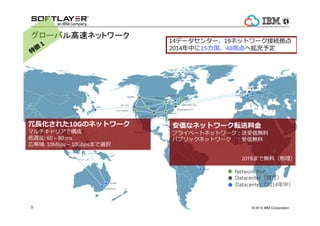

グローバル高速ネットワーク
冗?化された10Gのネットワーク
マルチキャリアで構成
低遅延: 60 – 80 ms
広帯域: 10Mbps – 10Gbpsまで選択
Network PoP
Datacenter（現在）
Datacenter（2014年中）
安価なネットワーク転送料?
プライベートネットワーク：送受信無料
パブリックネットワーク：受信無料
20TBまで無料（物理）

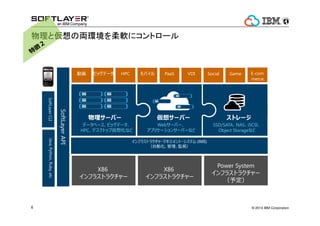

物理と仮想の両環境を柔軟にコントロール
物理サーバー
データベース、ビッグデータ、
HPC、デスクトップ仮想化など
仮想サーバー
Webサーバー、
アプリケーションサーバーなど
ストレージ
SSD/SATA、NAS、iSCSI、
Object Storageなど
インフラストラクチャ?マネジメント?システム (IMS)
（?動化、管理、監視）
動画ビッグデータ HPC モバイル PaaS VDI Social Game
SoftLayerAPI
SoftLayerCLIJava,Python,Ruby,etc
E-com
merce
X86
インフラストラクチャー
X86
Power System
（予定）

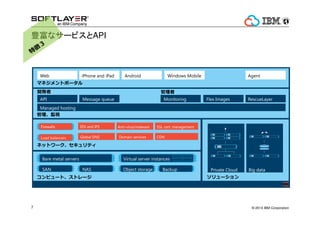

豊富なサービスとAPI
マネジメントポータル
Web iPhone and iPad Android Agent
ネットワーク、セキュリティ
Load balancers
Firewalls IDS and IPS
Global DNS Domain services CDN
コンピュート、ストレージ
SAN NAS Object storage Backup
管理、監視
API Monitoring RescueLayer
開発者
Managed hosting
Flex ImagesMessage queue
管理者
Windows Mobile
ソリューション
Private Cloud Big data
Virtual server instancesBare metal servers
Anti-virus/malware SSL cert. management

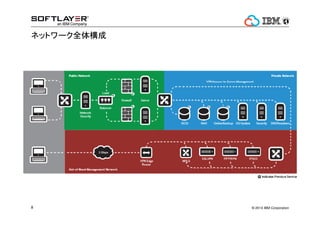

ネットワーク全体構成

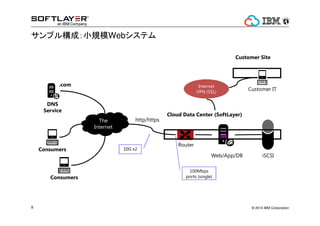

サンプル構成：小規模Webシステム
Router
Web/App/DB
The
Internet
.com
DNS
Service
Consumers
Consumers
Cloud Data Center (SoftLayer)
Customer IT
iSCSI
Customer Site
10G x2
100Mbps
ports (single)
http/https
Internet
VPN (SSL)

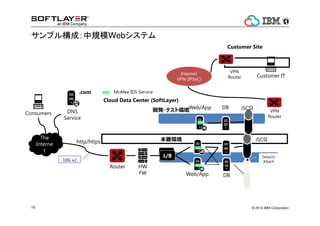

サンプル構成：中規模Webシステム
Router
Web/App DB
L/B
HW
FW
L/B
The
Interne
t
.com
DNS
Service
Cloud Data Center (SoftLayer)
Consumers
iSCSI
Customer IT
VPN
Router
VPN
Router
Customer Site
Web/App iSCSI開発?テスト環境
本番環境
DB
http/https
10G x2
Detach/
Attach
Internet
VPN (IPSeC)
McAfee IDS Service

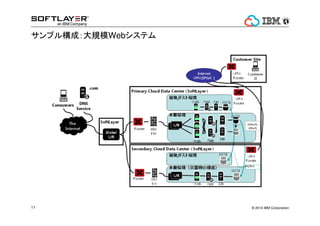

サンプル構成：大規模Webシステム

SoftLayerを無料で
使い倒す方法

SoftLayer
無料トライアル無料トライアル無料トライアル無料トライアル
で検索

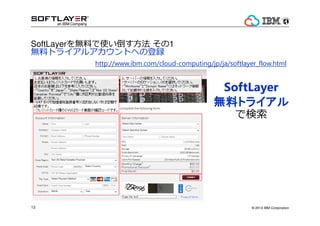

SoftLayerを無料で使い倒す?法その1
無料トライアルアカウントへの登録
http://www.ibm.com/cloud-computing/jp/ja/softlayer_flow.html

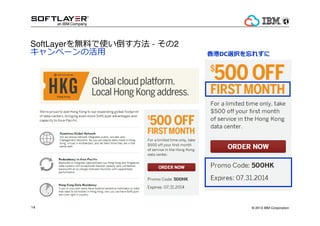

SoftLayerを無料で使い倒す?法 - その2
キャンペーンの活用香港DC選択を忘れずに

SoftLayerを無料で使い倒す?法 - その2
キャンペーンの活用ロンドンDC選択を忘れずに

ロンドンＤＣ開設
キャンペーンで
インフラ構築スキル
を身に付ける

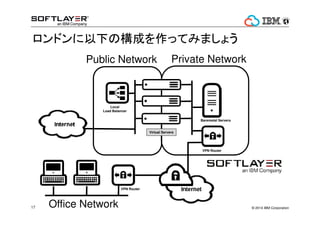

ロンドンに以下の構成を作ってみましょう
Local
Load Balancer
VPN Router
Baremetal Servers
Virtual Servers
Public Network Private Network
Tokyo
VPN Router
Office Network

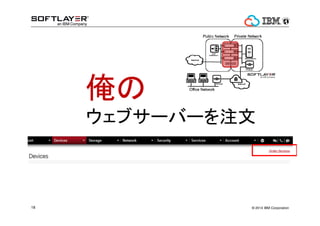

俺の
ウェブサーバーを注文

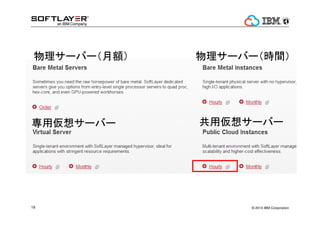

物理サーバー（月額）物理サーバー（時間）
専用仮想サーバー共用仮想サーバー

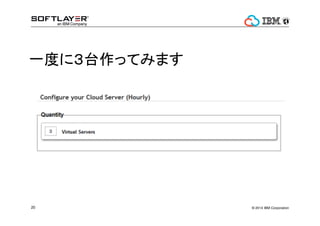

一度に３台作ってみます

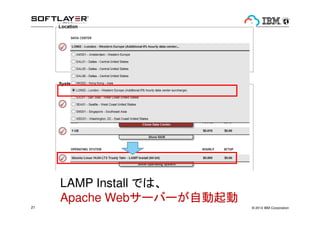

LAMP Install では、
Apache Webサーバーが自動起動

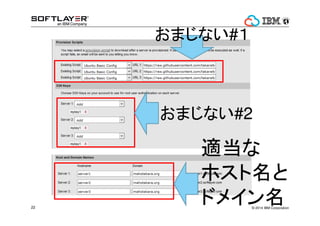

おまじない#１
おまじない#2
適当な
ホスト名と
ドメイン名

500LN

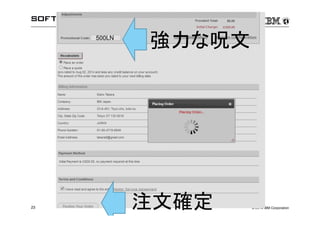

強力な呪文

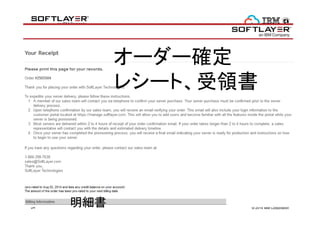

注文確定

オーダー確定
レシート、受領書
明細書

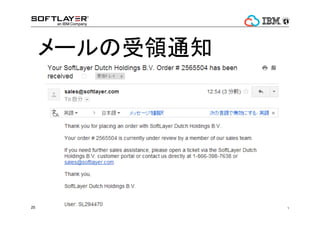

メールの受領通知

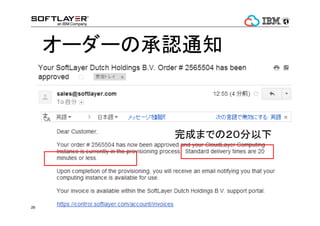

オーダーの承認通知
完成までの２０分以下

受領通知承認通知
初めてオーダーする時、
ベアメタルをオーダーする時、
承認が出るまで時間がかかることがある
時間的に余裕をもってオーダー

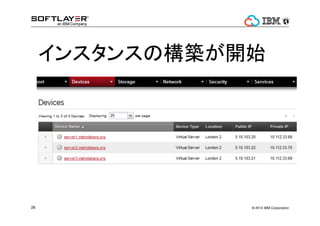

インスタンスの構築が開始

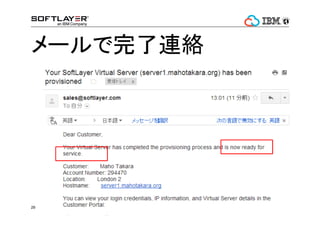

メールで完了連絡

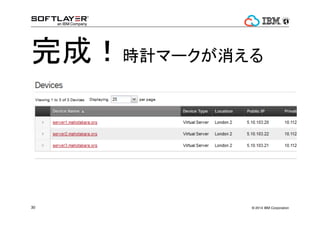

完成！時計マークが消える

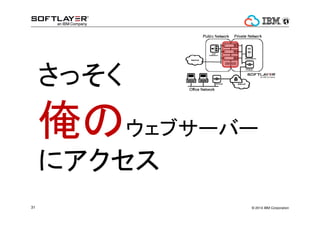

さっそく
俺のウェブサーバー
にアクセス

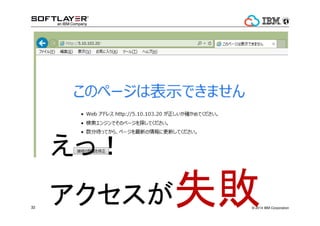

えっ！
アクセスが失敗

安心
保護
おまじない
#1の効果

詳しくはウェブで！
クリック

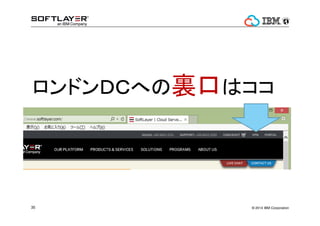

ロンドンＤＣへの裏口はココ

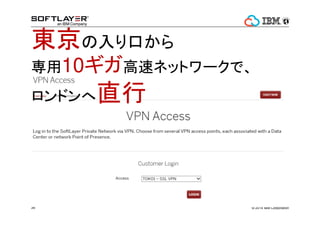

東京の入り口から
専用10ギガ高速ネットワークで、
ロンドンへ直行

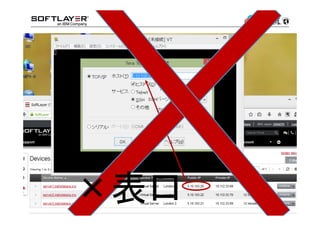

×表口

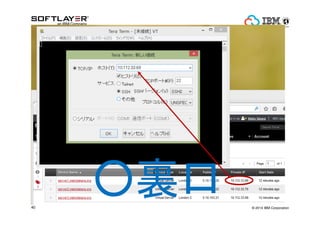

○裏口

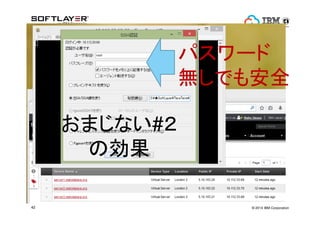

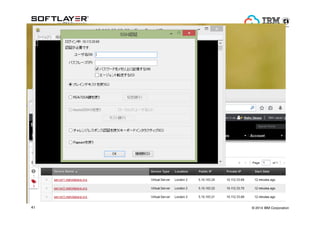

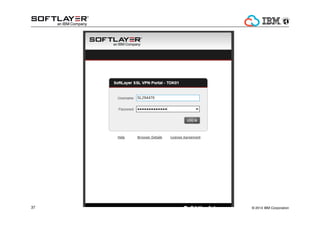

おまじない#２
の効果
パスワード
無しでも安全

クリック

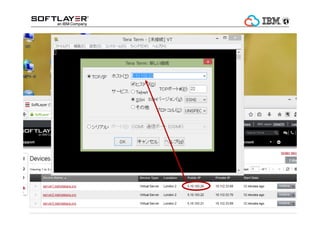

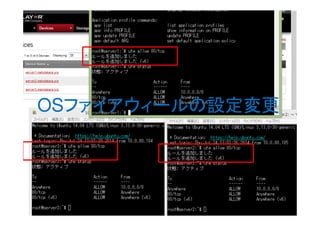

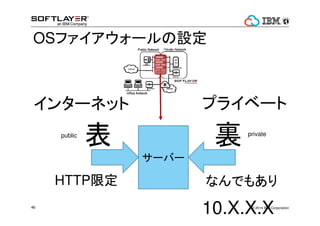

OSファイアウィールの設定変更

サーバー
表裏 privatepublic
HTTP限定なんでもあり
インターネットプライベート
OSファイアウォールの設定
10.X.X.X

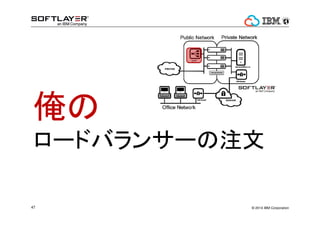

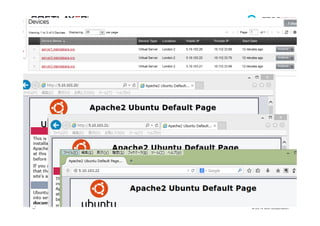

俺の

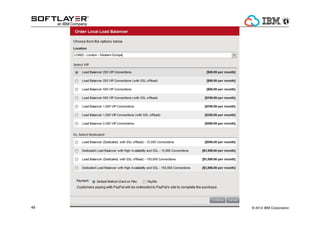

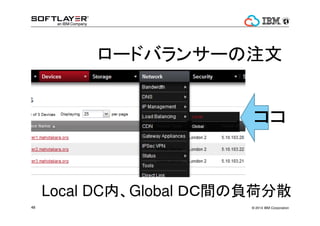

ロードバランサーの注文

ロードバランサーの注文
ココ
Local DC内、Global ＤＣ間の負荷分散

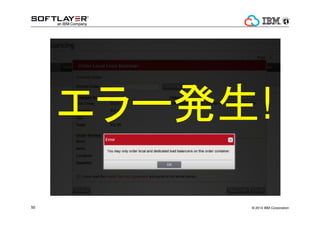

エラー発生!

ふつうは
お手上げ

しかし
SoftLayerは
チケットで安心

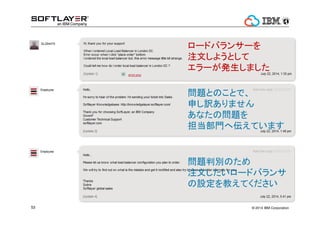

ロードバランサーを
注文しようとして
エラーが発生しました
問題とのことで、
申し訳ありません
あなたの問題を
担当部門へ伝えています
問題判別のため
注文したいロードバランサ
の設定を教えてください

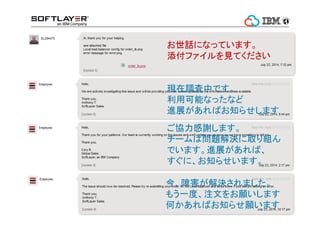

お世話になっています。
添付ファイルを見てください
現在調査中です。
利用可能なったなど
進展があればお知らせします
ご協力感謝します。
チームは問題解決に取り組ん
でいます。進展があれば、
すぐに、お知らせいます。
今、障害が解決されました。
もう一度、注文をお願いします
何かあればお知らせ願います

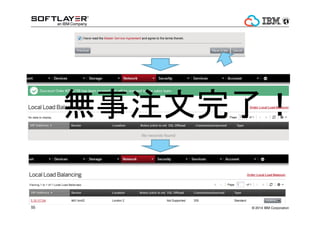

無事注文完了！

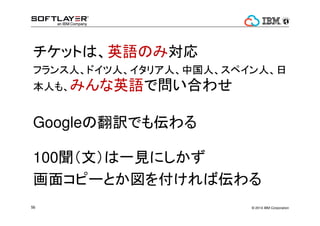

チケットは、英語のみ対応
フランス人、ドイツ人、イタリア人、中国人、スペイン人、日
本人も、みんな英語で問い合わせ
Googleの翻訳でも伝わる
100聞（文）は一見にしかず
画面コピーとか図を付ければ伝わる

問題解決！

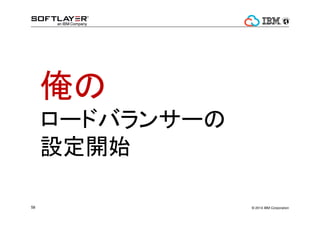

俺の
ロードバランサーの
設定開始

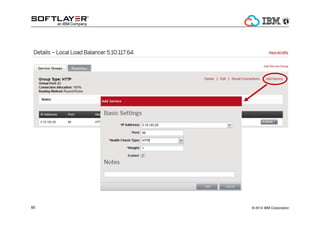

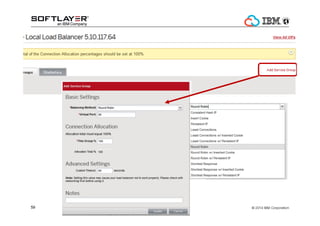

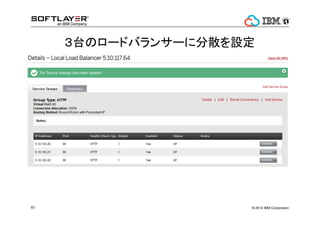

３台のロードバランサーに分散を設定

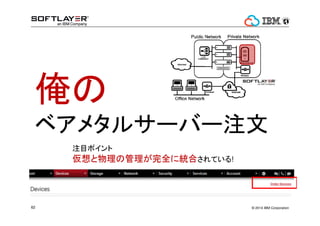

俺の
ベアメタルサーバー注文
注目ポイント
仮想と物理の管理が完全に統合されている!

物理サーバー（月額）物理サーバー（時間）
専用仮想サーバー共用仮想サーバー

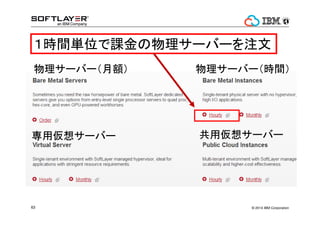

１時間単位で課金の物理サーバーを注文

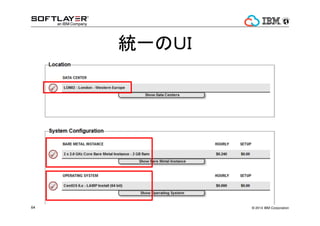

統一のＵＩ

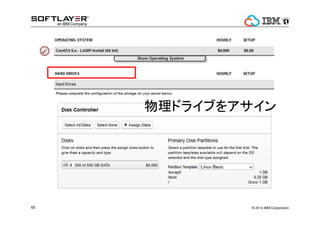

物理ドライブをアサイン

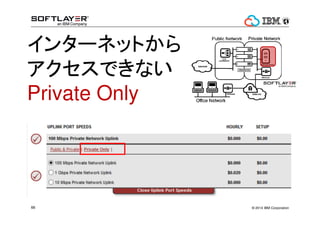

インターネットから
アクセスできない
Private Only

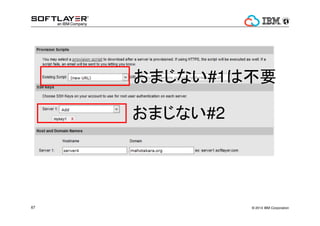

おまじない#2
おまじない#1は不要

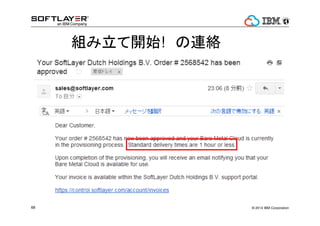

組み立て開始! の連絡

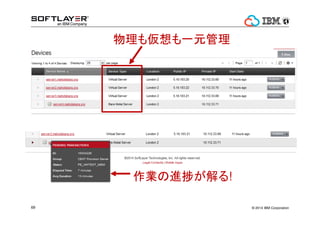

物理も仮想も一元管理
作業の進捗が解る!

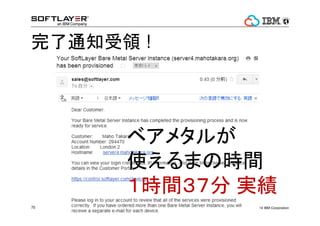

完了通知受領 !
ベアメタルが
使えるまの時間
１時間３７分実績

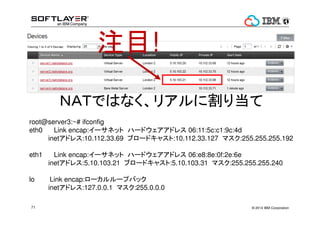

注目!
ＮＡＴではなく、リアルに割り当て
root@server3:~# ifconfig
eth0 Link encap:イーサネットハードウェアアドレス 06:11:5c:c1:9c:4d
inetアドレス:10.112.33.69 ブロードキャスト:10.112.33.127 マスク:255.255.255.192
eth1 Link encap:イーサネットハードウェアアドレス 06:e8:8e:0f:2e:6e
inetアドレス:5.10.103.21 ブロードキャスト:5.10.103.31 マスク:255.255.255.240
lo Link encap:ローカルループバック
inetアドレス:127.0.0.1 マスク:255.0.0.0

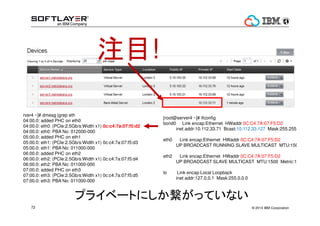

注目!
[root@server4 ~]# dmesg |grep eth
igb 0000:04:00.0: added PHC on eth0
igb 0000:04:00.0: eth0: (PCIe:2.5Gb/s:Width x1) 0c:c4:7a:07:f5:d2
igb 0000:04:00.0: eth0: PBA No: 012000-000
igb 0000:05:00.0: eth1: PBA No: 011000-000
igb 0000:06:00.0: eth2: PBA No: 011000-000
igb 0000:07:00.0: eth3: PBA No: 011000-000
[root@server4 ~]# ifconfig
bond0 Link encap:Ethernet HWaddr 0C:C4:7A:07:F5:D2
inet addr:10.112.33.71 Bcast:10.112.33.127 Mask:255.255.
eth0 Link encap:Ethernet HWaddr 0C:C4:7A:07:F5:D2
UP BROADCAST RUNNING SLAVE MULTICAST MTU:150
eth2 Link encap:Ethernet HWaddr 0C:C4:7A:07:F5:D2
UP BROADCAST SLAVE MULTICAST MTU:1500 Metric:1
lo Link encap:Local Loopback
inet addr:127.0.0.1 Mask:255.0.0.0
プライベートにしか繋がっていない

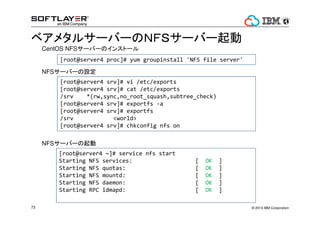

ベアメタルサーバーのＮＦＳサーバー起動
[root@server4 proc]# yum groupinstall 'NFS file server'
[root@server4 srv]# vi /etc/exports
[root@server4 srv]# cat /etc/exports
/srv *(rw,sync,no_root_squash,subtree_check)
[root@server4 srv]# exportfs -a
[root@server4 srv]# exportfs
/srv <world>
[root@server4 srv]# chkconfig nfs on
[root@server4 ~]# service nfs start
Starting NFS services: [ OK ]
Starting NFS quotas: [ OK ]
Starting NFS mountd: [ OK ]
Starting NFS daemon: [ OK ]
Starting RPC idmapd: [ OK ]
CentOS NFSサーバーのインストール
NFSサーバーの設定
NFSサーバーの起動

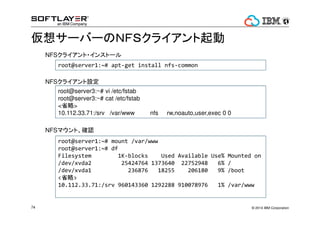

仮想サーバーのＮＦＳクライアント起動
root@server1:~# apt-get install nfs-common
root@server1:~# mount /var/www
root@server1:~# df
Filesystem 1K-blocks Used Available Use% Mounted on
/dev/xvda2 25424764 1373640 22752948 6% /
/dev/xvda1 236876 18255 206180 9% /boot
<省略>
10.112.33.71:/srv 960143360 1292288 910078976 1% /var/www
root@server3:~# vi /etc/fstab
root@server3:~# cat /etc/fstab
<省略>
10.112.33.71:/srv /var/www nfs rw,noauto,user,exec 0 0
NFSクライアント?インストール
NFSクライアント設定
NFSマウント、確認

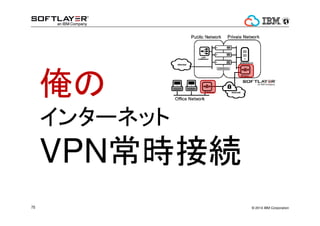

俺の
インターネット
VPN常時接続

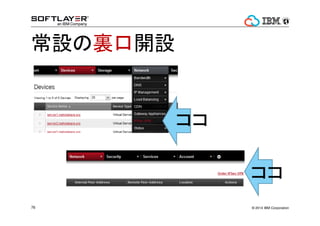

常設の裏口開設
ココ
ココ

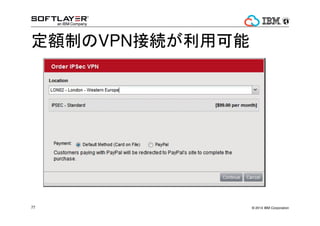

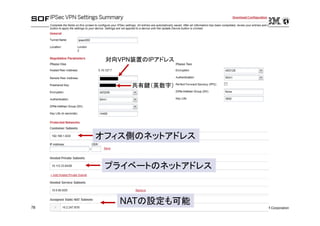

定額制のVPN接続が利用可能

対向VPN装置のIPアドレス
共有鍵（英数字）
プライベートのネットアドレス
オフィス側のネットアドレス
NATの設定も可能

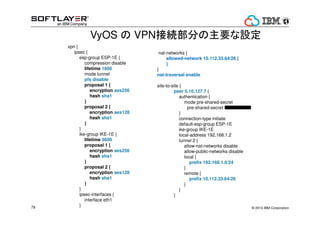

vpn {
ipsec {
esp-group ESP-1E {
compression disable
lifetime 1800
mode tunnel
pfs disable
proposal 1 {
encryption aes256
hash sha1
}
proposal 2 {
encryption aes128
hash sha1
}
}
ike-group IKE-1E {
lifetime 3600
proposal 1 {
encryption aes256
hash sha1
}
proposal 2 {
encryption aes128
hash sha1
}
}
ipsec-interfaces {
interface eth1
}
nat-networks {
allowed-network 10.112.33.64/26 {
}
}
nat-traversal enable
site-to-site {
peer 5.10.127.7 {
authentication {
mode pre-shared-secret
pre-shared-secret 1234567890
}
connection-type initiate
default-esp-group ESP-1E
ike-group IKE-1E
local-address 192.168.1.2
tunnel 2 {
allow-nat-networks disable
allow-public-networks disable
local {
prefix 192.168.1.0/24
}
remote {
prefix 10.112.33.64/26
}
}
}
VyOS の VPN接続部分の主要な設定

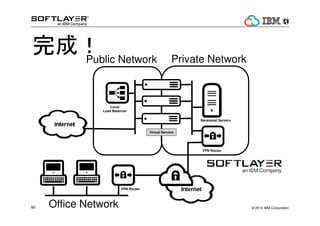

完成！
Local
Load Balancer
VPN Router
Baremetal Servers
Virtual Servers
Public Network Private Network
Tokyo
VPN Router
Office Network

メニューに
OS Backup
/Restore が
無いけど
どうするの？

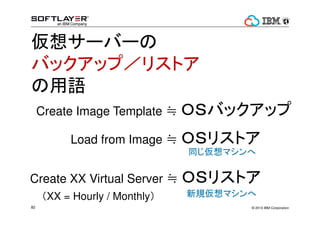

仮想サーバーの
バックアップ／リストア
の用語
Create Image Template ≒ ＯＳバックアップ
Load from Image ≒ ＯＳリストア
Create XX Virtual Server ≒ ＯＳリストア
（XX = Hourly / Monthly）新規仮想マシンへ
同じ仮想マシンへ

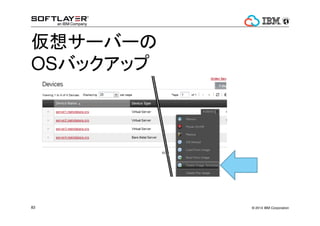

仮想サーバーの
OSバックアップ

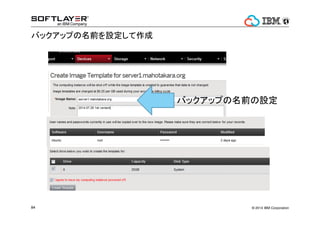

バックアップの名前を設定して作成
バックアップの名前の設定

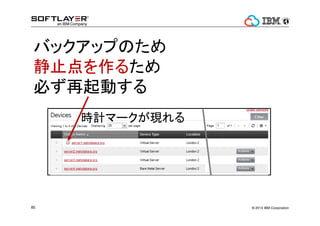

バックアップのため
静止点を作るため
必ず再起動する
時計マークが現れる

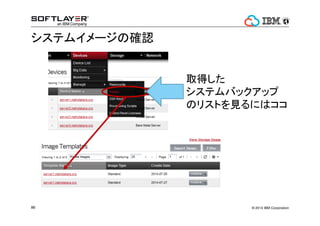

システムイメージの確認
取得した
システムバックアップ
のリストを見るにはココ

イメージからのリストア
作成元イメージの初期状態に戻せる

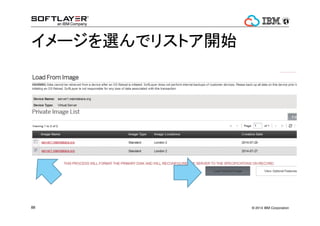

イメージを選んでリストア開始

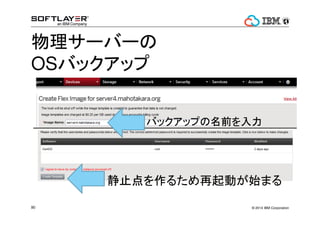

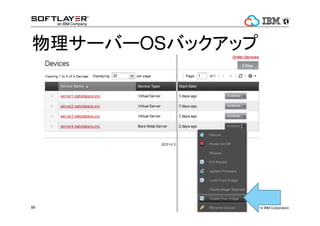

物理サーバーOSバックアップ

物理サーバーの
OSバックアップ
バックアップの名前を入力
静止点を作るため再起動が始まる

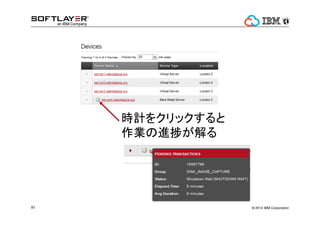

時計をクリックすると
作業の進捗が解る

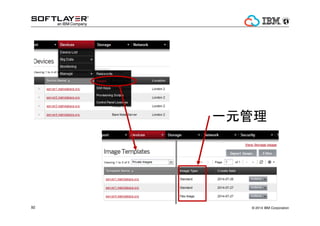

一元管理

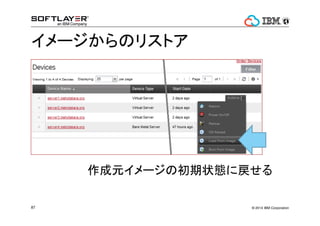

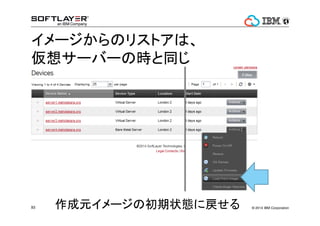

イメージからのリストアは、
仮想サーバーの時と同じ
作成元イメージの初期状態に戻せる

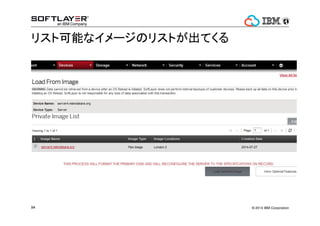

リスト可能なイメージのリストが出てくる

物理サーバーのOSバックアップから
仮想サーバー作れる！
その逆も可能

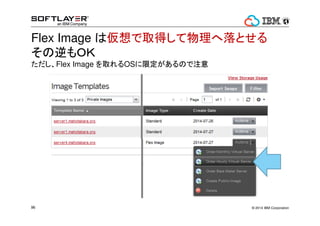

Flex Image は仮想で取得して物理へ落とせる
その逆もＯＫ
ただし、Flex Image を取れるOSに限定があるので注意

他のデータセンターでリストア
海外展開！

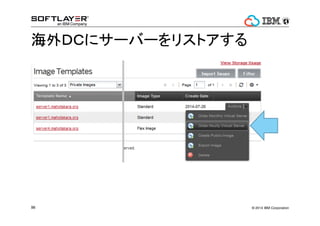

海外ＤＣにサーバーをリストアする

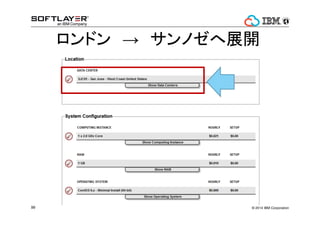

ロンドン → サンノゼへ展開

注目１：クロスＤＣで、一元管理
注目２：リストア
物理サーバー → 仮想サーバー
注目3：自由なコンフィグ
Private only から Public

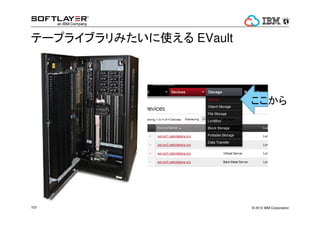

テープライブラリみたいに使える EVault
ここから

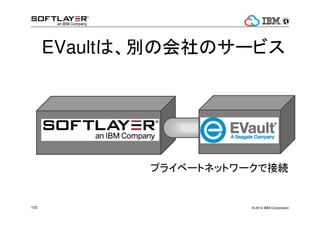

EVaultは、別の会社のサービス
プライベートネットワークで接続

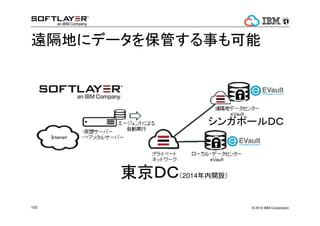

遠隔地にデータを保管する事も可能
東京ＤＣ（2014年内開設）
シンガポールＤＣ

クリック

http://jslug.jp
日本SoftLayerユーザー会は、
日本語による SoftLayerに関する情報発信、情報共有を?い、
SoftLayerの普及および人材育成に貢献します。
users@jslug.jp
ユーザー会への参加方法
日本SoftLayerユーザー会MLに参加
users-join@jslug.jp
に空メール

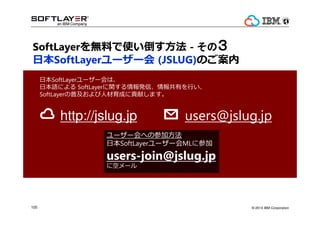

SoftLayerを無料で使い倒す?法 - そのそのそのその３３３３
日本SoftLayerユーザー会 (JSLUG)のご案内

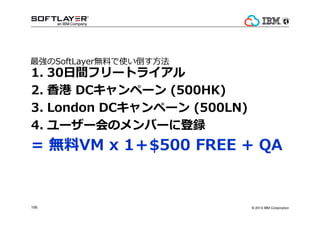

1. 30日間フリートライアル
2. 香港 DCキャンペーン (500HK)
3. London DCキャンペーン (500LN)
4. ユーザー会のメンバーに登録
= 無料VM x 1＋$500 FREE + QA
最強のSoftLayer無料で使い倒す?法

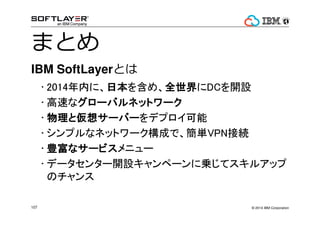

まとめ
IBM SoftLayerとは
? 2014年内に、日本日本日本日本を含め、全世界全世界全世界全世界にDCを開設
? 高速なグローバルネットワークグローバルネットワークグローバルネットワークグローバルネットワーク
? 物理と仮想サーバー物理と仮想サーバー物理と仮想サーバー物理と仮想サーバーをデプロイ可能
? シンプルなネットワーク構成で、簡単VPN接続
? 豊富なサービス豊富なサービス豊富なサービス豊富なサービスメニュー
? データセンター開設キャンペーンに乗じてスキルアップ
のチャンス

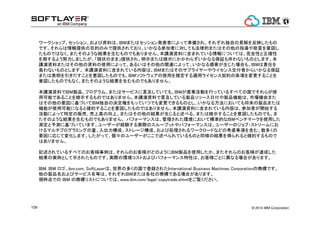

ワークショップ、セッション、および資料は、IBMまたはセッション発表者によって準備され、それぞれ独自の見解を反映したもの
です。それらは情報提供の目的のみで提供されており、いかなる参加者に対しても法律的またはその他の指導や助言を意図し
たものではなく、またそのような結果を生むものでもありません。本講演資料に含まれている情報については、完全性と正確性
を期するよう努力しましたが、「現状のまま」提供され、明示または暗示にかかわらずいかなる保証も伴わないものとします。本
講演資料またはその他の資料の使用によって、あるいはその他の関連によって、いかなる損害が生じた場合も、IBMは責任を
負わないものとします。本講演資料に含まれている内容は、IBMまたはそのサプライヤーやライセンス交付者からいかなる保証
または表明を引きだすことを意図したものでも、IBMソフトウェアの使用を規定する適用ライセンス契約の条項を変更することを
意図したものでもなく、またそのような結果を生むものでもありません。
本講演資料でIBM製品、プログラム、またはサービスに言及していても、IBMが営業活動を行っているすべての国でそれらが使
用可能であることを暗示するものではありません。本講演資料で言及している製品リリース日付や製品機能は、市場機会また
はその他の要因に基づいてIBM独自の決定権をもっていつでも変更できるものとし、いかなる方法においても将来の製品または
機能が使用可能になると確約することを意図したものではありません。本講演資料に含まれている内容は、参加者が開始する
活動によって特定の販売、売上高の向上、またはその他の結果が生じると述べる、または暗示することを意図したものでも、ま
たそのような結果を生むものでもありません。パフォーマンスは、管理された環境において標準的なIBMベンチマークを使用した
測定と予測に基づいています。ユーザーが経験する実際のスループットやパフォーマンスは、ユーザーのジョブ?ストリームにお
けるマルチプログラミングの量、入出力構成、ストレージ構成、および処理されるワークロードなどの考慮事項を含む、数多くの
要因に応じて変化します。したがって、個々のユーザーがここで述べられているものと同様の結果を得られると確約するもので
はありません。
記述されているすべてのお客様事例は、それらのお客様がどのようにIBM製品を使用したか、またそれらのお客様が達成した
結果の実例として示されたものです。実際の環境コストおよびパフォーマンス特性は、お客様ごとに異なる場合があります。
IBM, IBM ロゴ、ibm.com, SoftLayerは、世界の多くの国で登録されたInternational Business Machines Corporationの商標です。
他の製品名およびサービス名等は、それぞれIBMまたは各社の商標である場合があります。
現時点での IBM の商標リストについては、www.ibm.com/legal/copytrade.shtmlをご覧ください。

狠狠撸

デブサミ夏2014 開発者に嬉しいSoftLayerサーバー構築Tips

Recommended

More Related Content

What's hot (20)

Similar to デブサミ夏2014 開発者に嬉しいSoftLayerサーバー構築Tips (20)

More from Maho Takara (9)

デブサミ夏2014 開発者に嬉しいSoftLayerサーバー構築Tips
