ΜΕΘΟΔΟΛΟΓΙΑ ΕΡΕΥΝΑΣ ΚΑΙ
ΠΑΡΑΓΩΓΗΣ ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ
(Τομέας UPSTREAM)
ΕΡΕΥΝΑ = EXPLORATION ≠ RESEARCH
ΠΑΡΑΓΩΓΗ/ΕΚΜΕΤΑΛΛΕΥΣΗ= PRODUCTION/EXPLOITATION
Λεόντιος Κ. Πορτοκαλάκης
Τοπογράφος Μηχ. Ε.Μ.Π- M.Sc
Πρ. Προϊστ. Τμ. Παρ. Τεχ. Υπηρ.ΕΛ.ΠΕ Α.Ε
Γεν. Γραμματέας Ελληνικού Ινστιτούτου
Υ/Α (ΕΛΛΙΝΥ) ΠΑΡΟΥΣΙΑΣΗ ΕΛΙΣΜΕ
8 Μαρτίου 2018

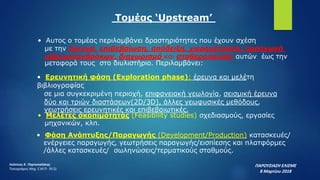

Τομέας ‘Upstream’
• Αυτος ο τομέας περιλαμβάνει δραστηριότητες που έχουν σχέση
με την έρευνα, επιβεβαίωση, απόδειξη, χωρομέτρηση, παραγωγή
υδρογονανθράκων, διαχωρισμό και σταθεροποίηση αυτών έως την
μεταφορά τους στο διυλιστήριο. Περιλαμβάνει:
• Ερευνητική φάση (Exploration phase): έρευνα και μελέτη
βιβλιογραφίας
σε μια συγκεκριμένη περιοχή, επιφανειακή γεωλογία, σεισμική έρευνα
δύο και τριών διαστάσεων(2D/3D), άλλες γεωφυσικές μεθόδους,
γεωτρήσεις ερευνητικές και επιβεβαιωτικές.
• Μελέτες σκοπιμότητας (Feasibility studies) σχεδιασμούς, εργασίες
μηχανικών, κλπ.
• Φάση Ανάπτυξης/Παραγωγής (Development/Production) κατασκευές/
ενέργειες παραγωγής, γεωτρήσεις παραγωγής/εισπίεσης και πλατφόρμες
/άλλες κατασκευές/ σωληνώσεις/τερματικούς σταθμούς.
ΠΑΡΟΥΣΙΑΣΗ ΕΛΙΣΜΕ

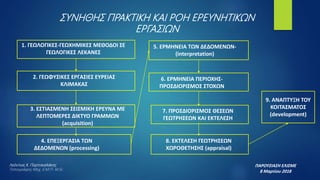

ΣΥΝΗΘΗΣ ΠΡΑΚΤΙΚΗ ΚΑΙ ΡΟΗ ΕΡΕΥΝΗΤΙΚΩΝ
ΕΡΓΑΣΙΩΝ
9. ΑΝΑΠΤΥΞΗ ΤΟΥ
ΚΟΙΤΑΣΜΑΤΟΣ
(development)
1. ΓΕΩΛΟΓΙΚΕΣ-ΓΕΩΧΗΜΙΚΕΣ ΜΕΘΟΔΟΙ ΣΕ
ΓΕΩΛΟΓΙΚΕΣ ΛΕΚΑΝΕΣ
2. ΓΕΩΦΥΣΙΚΕΣ ΕΡΓΑΣΙΕΣ ΕΥΡΕΙΑΣ
ΚΛΙΜΑΚΑΣ
3. ΕΣΤΙΑΣΜΕΝΗ ΣΕΙΣΜΙΚΗ ΕΡΕΥΝΑ ΜΕ
ΛΕΠΤΟΜΕΡΕΣ ΔΙΚΤΥΟ ΓΡΑΜΜΩΝ
(acquisition)
4. ΕΠΕΞΕΡΓΑΣΙΑ ΤΩΝ
ΔΕΔΟΜΕΝΩΝ (processing)
5. ΕΡΜΗΝΕΙΑ ΤΩΝ ΔΕΔΟΜΕΝΩΝ-
(interpretation)
6. ΕΡΜΗΝΕΙΑ ΠΕΡΙΟΧΗΣ-
ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΣΤΟΧΩΝ
7. ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΘΕΣΕΩΝ
ΓΕΩΤΡΗΣΕΩΝ ΚΑΙ ΕΚΤΕΛΕΣΗ
8. ΕΚΤΕΛΕΣΗ ΓΕΩΤΡΗΣΕΩΝ
ΧΩΡΟΘΕΤΗΣΗΣ (appraisal)

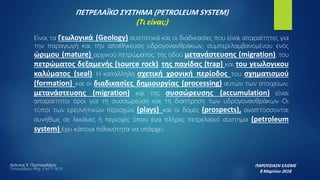

ΠΕΤΡΕΛΑΪΚΟ ΣΥΣΤΗΜΑ (PETROLEUM SYSTEM)
(Τι είναι;)
Είναι τα Γεωλογικά (Geology) συστατικά και οι διαδικασίες που είναι απαραίτητες για
την παραγωγή και την αποθήκευση υδρογονανθράκων, συμπεριλαμβανομένου ενός
ώριμου (mature) αρχικού πετρώματος, της οδού μετανάστευσης (migration), του
πετρώματος δεξαμενής (source rock), της παγίδας (trap) και του γεωλογικου
καλύματος (seal). Η κατάλληλη σχετική χρονική περίοδος του σχηματισμού
(formation) και οι διαδικασίες δημιουργίας (processing) αυτών των στοιχείων,
μετανάστευσης (migration) και της συσσώρευσης (accumulation) είναι
απαραίτητοι όροι για τη συσσώρευση και τη διατήρηση των υδρογονανθράκων Οι
τύποι των ερευνητικών περιοχών (plays) και οι δομές (prospects), αναπτύσσονται
συνήθως σε λεκάνες ή περιοχές όπου ένα πλήρες πετρελαϊκό σύστημα (petroleum
system) έχει κάποια πιθανότητα να υπάρχει.

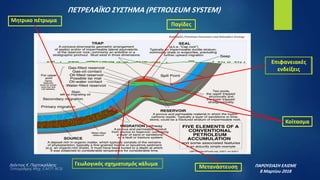

ΠΕΤΡΕΛΑΪΚΟ ΣΥΣΤΗΜΑ (PETROLEUM SYSTEM)
Τοπογράφος Μηχ. Ε.Μ.Π- M.Sc Μετανάστευση
Παγίδες
Γεωλογικός σχηματισμός κάλυμα
Κοίτασμα
Επιφανειακές
ενδείξεις
Μητρικο πέτρωμα

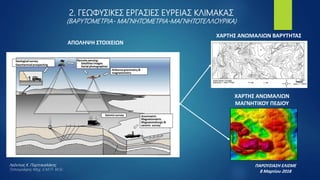

2. ΓΕΩΦΥΣΙΚΕΣ ΕΡΓΑΣΙΕΣ ΕΥΡΕΙΑΣ ΚΛΙΜΑΚΑΣ
(ΒΑΡΥΤΟΜΕΤΡΙΑ- ΜΑΓΝΗΤΟΜΕΤΡΙΑ-ΜΑΓΝΗΤΟΤΕΛΛΟΥΡΙΚΑ)
ΑΠΟΛΗΨΗ ΣΤΟΙΧΕΙΩΝ
ΧΑΡΤΗΣ ΑΝΩΜΑΛΙΩΝ ΒΑΡΥΤΗΤΑΣ
ΧΑΡΤΗΣ ΑΝΩΜΑΛΙΩΝ
ΜΑΓΝΗΤΙΚΟΥ ΠΕΔΙΟΥ

ΣΕΙΣΜΙΚΗ ΕΡΕΥΝΑ ΣΤΗΝ ΞΗΡΑ
ΣΕΙΣΜΙΚΗ ΕΡΕΥΝΑ ΣΤΗΝ ΘΑΛΑΣΣΑ
ΧΑΡΑΞΗ
ΔΙΚΤΥΟΥ
ΣΕΙΣΜΙΚΩΝ
ΓΡΑΜΜΩΝ
ΕΚΤΕΛΕΣΗ ΣΕΙΣΜΙΚΗΣ ΕΡΕΥΝΑΣ

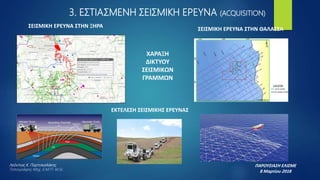

3. ΕΣΤΙΑΣΜΕΝΗ ΣΕΙΣΜΙΚΗ ΕΡΕΥΝΑ (ACQUISITION)

3. ΣΕΣΜΙΚΑ ΣΤΟΙΧΕΙΑ ΥΠΑΙΘΡΟΥ ΜΙΑΣ ΓΡΑΜΜΗΣ
(ACQUISITION)
4. ΕΠΕΞΕΡΓΑΣΘΕΝΤΑ ΣΤΟΙΧΕΙΑ ΣΕΙΣΜΙΚΗΣ ΓΡΑΜΜΗΣ
(PROCESSING)
5. ΕΡΜΗΝΕΙΑ ΣΕΙΣΜΙΚΗΣ ΓΡΑΜΜΗΣ (INTERPRETATION)

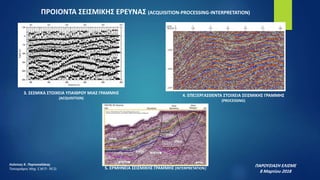

ΠΡΟΙΟΝΤΑ ΣΕΙΣΜΙΚΗΣ ΕΡΕΥΝΑΣ (ACQUISITION-PROCESSING-INTERPRETATION)

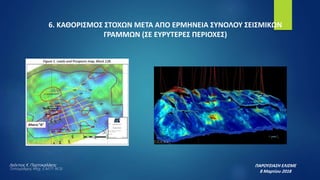

6. ΚΑΘΟΡΙΣΜΟΣ ΣΤΟΧΩΝ ΜΕΤΑ ΑΠΟ ΕΡΜΗΝΕΙΑ ΣΥΝΟΛΟΥ ΣΕΙΣΜΙΚΩΝ
ΓΡΑΜΜΩΝ (ΣΕ ΕΥΡΥΤΕΡΕΣ ΠΕΡΙΟΧΕΣ)

Play - Μία περιοχή στην οποία συναντώνται συσσωρεύσεις
υδρογονανθράκων ενός συγκεκριμένου τύπου.
Για παράδειγμα, οι περιοχές του σχιστολιθικού φυσικού
αερίου στη Βόρεια Αμερική περιλαμβάνουν το Barnett,
το Eagle Ford, το Fayetteville, το Haynesville, το Marcellus
και το Woodford, μεταξύ πολλών άλλων.
Lead - Πιθανή συσσώρευση που σήμερα προσδιορίζεται με αβεβαιότητα.
Απαιτεί περισσότερα δεδομένα για την αξιολόγηση, προκειμένου να
Prospect
Prospect - ένα Lead το οποίο έχει αξιολογηθεί και υπολογιστεί με
περισσότερο ολοκληρωμένο τρόπο.
Recoverable hydrocarbons - Ποσότητα υδρογονανθράκων που
μπορούν να ανακτηθούν κατά τη διάρκεια της παραγωγής. Αυτό συνήθως
σε ένα πεδίο πετρελαίου και 50-80% σε ένα πεδίο του φυσικού αερίου.
ΧΑΡΑΚΤΗΡΙΣΜΟΙ ΣΥΓΚΕΝΤΡΩΣΕΩΝ
ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ (ΣΤΟΧΩΝ)

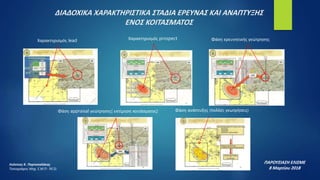

ΔΙΑΔΟΧΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΤΑΔΙΑ ΕΡΕΥΝΑΣ ΚΑΙ ΑΝΑΠΤΥΞΗΣ
ΕΝΟΣ ΚΟΙΤΑΣΜΑΤΟΣ
Χαρακτηρισμός lead Χαρακτηρισμός prospect Φάση ερευνητικής γεώτρησης
Φάση appraisal γεώτρησης( εκτίμηση κοιτάσματος) Φάση ανάπτυξης (πολλές γεωτρήσεις)

7. ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΘΕΣΕΩΝ ΓΕΩΤΡΗΣΕΩΝ, ΕΙΔΗ ΓΕΩΤΡΥΠΑΝΩΝ ΚΑΙ
ΕΞΟΠΛΙΣΜΟΣ

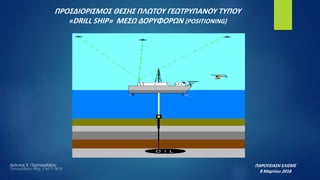

ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΘΕΣΗΣ ΠΛΩΤΟΥ ΓΕΩΤΡΥΠΑΝΟΥ ΤΥΠΟΥ
«DRILL SHIP» ΜΕΣΩ ΔΟΡΥΦΟΡΩΝ (POSITIONING)

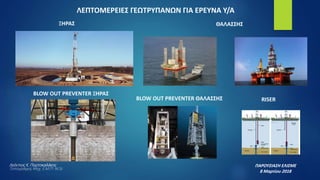

ΛΕΠΤΟΜΕΡΕΙΕΣ ΓΕΩΤΡΥΠΑΝΩΝ ΓΙΑ ΕΡΕΥΝΑ Υ/Α
ΞΗΡΑΣ ΘΑΛΑΣΣΗΣ
BLOW OUT PREVENTER ΞΗΡΑΣ
RISERBLOW OUT PREVENTER ΘΑΛΑΣΣΗΣ

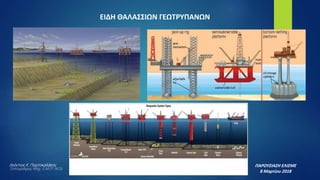

ΕΙΔΗ ΘΑΛΑΣΣΙΩΝ ΓΕΩΤΡΥΠΑΝΩΝ

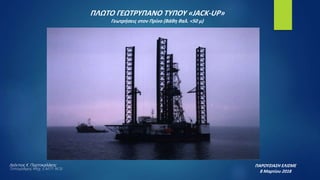

ΠΛΩΤΟ ΓΕΩΤΡΥΠΑΝΟ ΤΥΠΟΥ «JACK-UP»
Γεωτρήσεις στον Πρίνο (Βάθη θαλ. <50 μ)

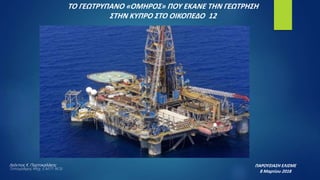

ΤΟ ΓΕΩΤΡΥΠΑΝΟ «ΟΜΗΡΟΣ» ΠΟΥ ΕΚΑΝΕ ΤΗΝ ΓΕΩΤΡΗΣΗ
ΣΤΗΝ ΚΥΠΡΟ ΣΤΟ ΟΙΚΟΠΕΔΟ 12

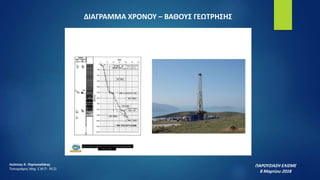

ΔΙΑΓΡΑΜΜΑ ΧΡΟΝΟΥ – ΒΑΘΟΥΣ ΓΕΩΤΡΗΣΗΣ

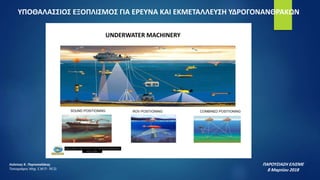

ΥΠΟΘΑΛΑΣΣΙΟΣ ΕΞΟΠΛΙΣΜΟΣ ΓΙΑ ΕΡΕΥΝΑ ΚΑΙ ΕΚΜΕΤΑΛΛΕΥΣΗ ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ
SOUND POSITIONING ROV POSITIONING COMBINED POSITIONING
UNDERWATER MACHINERY

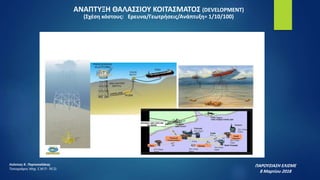

ΑΝΑΠΤΥΞΗ ΘΑΛΑΣΣΙΟΥ ΚΟΙΤΑΣΜΑΤΟΣ (DEVELOPMENT)
(Σχέση κόστους: Ερευνα/Γεωτρήσεις/Ανάπτυξη= 1/10/100)

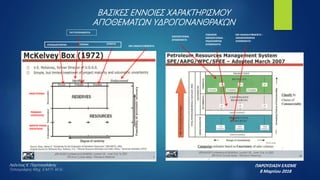

ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΧΑΡΑΚΤΗΡΙΣΜΟΥ
ΑΠΟΘΕΜΑΤΩΝ ΥΔΡΟΓΟΝΑΝΘΡΑΚΩΝ
ΑΠΟΔΕΔΕΙΓΜΕΝΑ ΠΙΘΑΝΑ ΔΥΝΑΤΑ
ΜΗ ΑΝΑΚΑΛΥΦΘΕΝΤΑ
ΕΜΠΟΡΕΥΣΙΜΑ
ΑΠΟΘΕΜΑΤΑ
ΠΙΘΑΝΗΣ
ΠΑΡΑΓΩΓΗΣ
ΤΑΥΤΟΠΟΙΗΘΕΝΤΑ
ΜΙΚΡΗΣ ΠΙΘΑΝ.
ΠΑΡΑΓΩΓΗΣ
ΑΝΑΚΤΗΣΙΜΑ
ΠΙΘΑΝΟΝ
ΕΜΠΟΡΕΥΣΙΜΑ –
ΕΝΔΕΧΟΜΕΝΑ
ΑΠΟΘΕΜΑΤΑ
ΜΗ ΑΝΑΚΑΛΥΦΘΕΝΤΑ –
ΑΝΑΜΕΝΟΜΕΝΑ
ΑΠΟΘΕΜΑΤΑ

ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ
Πρ. Προϊστ. Τμ. Παρ. Τεχ. Υπηρ.ΕΛ.ΠΕ Α.Ε
Γεν. Γραμματέας Ελληνικού Ινστιτούτου
Υ/Α (ΕΛΛΙΝΥ)
