- 1. Министерство образования Российской Федерации Казанский государственный технический университет им. А.Н.Туполева Кафедра АСОИУ ИНФОРМАТИКА. Часть 2. Лекция №15 ИНФОРМАЦИОННАЯ МОДЕЛЬ КАНАЛА ПЕРЕДАЧИ

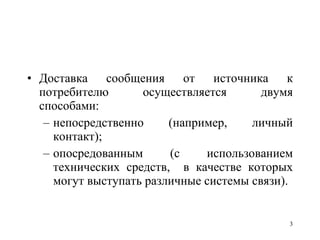

- 3. Доставка сообщения от источника к потребителю осуществляется двумя способами: непосредственно (например, личный контакт); опосредованным (с использованием технических средств, в качестве которых могут выступать различные системы связи).

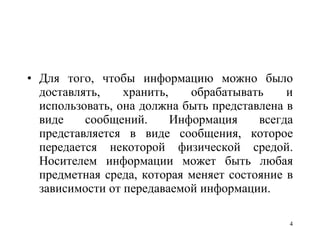

- 4. Для того, чтобы информацию можно было доставлять, хранить, обрабатывать и использовать, она должна быть представлена в виде сообщений. Информация всегда представляется в виде сообщения, которое передается некоторой физической средой. Носителем информации может быть любая предметная среда, которая меняет состояние в зависимости от передаваемой информации.

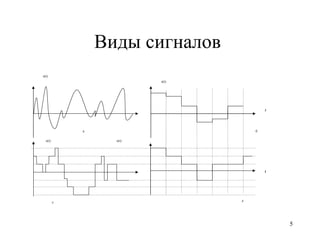

- 5. Виды сигналов s(t) s(t) a б с д s(t) t t s(t)

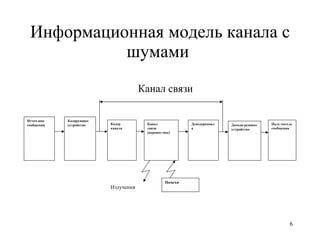

- 6. Информационная модель канала с шумами Канал связи Источ-ник сообщения Кодирующее устройство Кодер канала Канал связи (перенос-чик) Помехи Декодерканала Декоди-руюшее устройство Полу-чатель сообщения Излучения

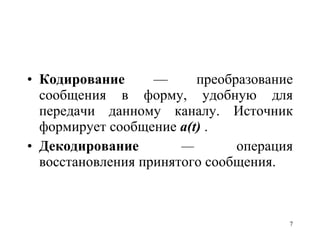

- 7. Кодирование — преобразование сообщения в форму, удобную для передачи данному каналу. Источник формирует сообщение a ( t ) . Декодирование — операция восстановления принятого сообщения.

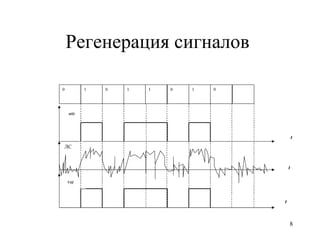

- 8. Регенерация сигналов 0 1 0 1 1 1 0 0 t t t ЛС a ( t) V(t )

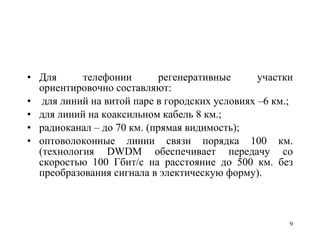

- 9. Для телефонии регенеративные участки ориентировочно составляют: для линий на витой паре в городских условиях –6 км.; для линий на коаксильном кабель 8 км.; радиоканал – до 70 км. (прямая видимость); оптоволоконные линии связи порядка 100 км. (технология DWDM обеспечивает передачу со скоростью 100 Гбит/ c на расстояние до 500 км. без преобразования сигнала в электическую форму).

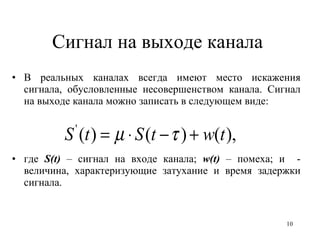

- 10. Сигнал на выходе канала В реальных каналах всегда имеют место искажения сигнала, обусловленные несовершенством канала. Сигнал на выходе канала можно записать в следующем виде: где S( t ) – сигнал на входе канала; w ( t ) – помеха; и - величина, характеризующие затухание и время задержки сигнала.

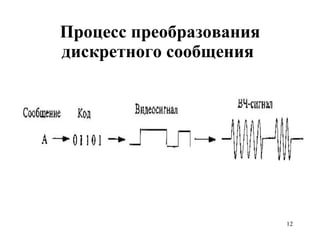

- 12. Процесс преобразования дискретного сообщения

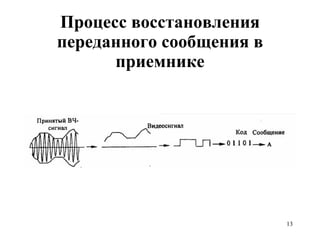

- 13. Процесс восстановления переданного сообщения в приемнике

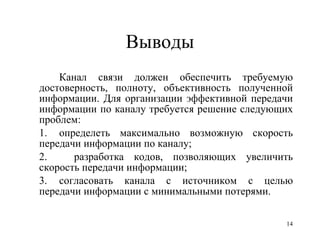

- 14. Выводы Канал связи должен обеспечить требуемую достоверность, полноту, объективность полученной информации. Для организации эффективной передачи информации по каналу требуется решение следующих проблем: 1. определеть максимально возможную скорость передачи информации по каналу; 2. разработка кодов, позволяющих увеличить скорость передачи информации; 3. согласовать канала с источником с целью передачи информации с минимальными потерями.

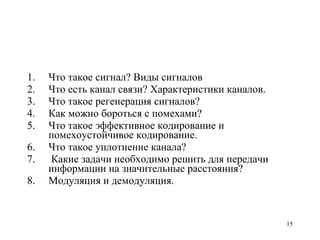

- 15. Что такое сигнал? Виды сигналов Что есть канал связи? Характеристики каналов. Что такое регенерация сигналов? Как можно бороться с помехами? Что такое эффективное кодирование и помехоустойчивое кодирование. Что такое уплотнение канала? Какие задачи необходимо решить для передачи информации на значительные расстояния? Модуляция и демодуляция.

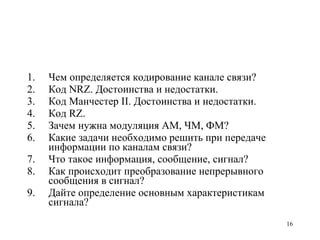

- 16. Чем определяется кодирование канале связи? Код NRZ. Достоинства и недостатки. Код Манчестер II. Достоинства и недостатки. Код RZ. Зачем нужна модуляция АМ, ЧМ, ФМ? Какие задачи необходимо решить при передаче информации по каналам связи? Что такое информация, сообщение, сигнал? Как происходит преобразование непрерывного сообщения в сигнал? Дайте определение основным характеристикам сигнала?

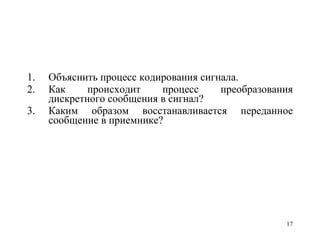

- 17. Объяснить процесс кодирования сигнала. Как происходит процесс преобразования дискретного сообщения в сигнал? Каким образом восстанавливается переданное сообщение в приемнике?
