IEEE NTUA SB- Ομιλία "Ηλεκτρολογικές Εγκαταστάσεις" - 3
- 1. Παρέμβαση Απ. Ευθυμιάδη μέλος Δ.Σ ΠΣΔΜΗ Ανάπτυξη επικινδύνων τάσεων σε περίπτωση διακοπής ουδετέρου

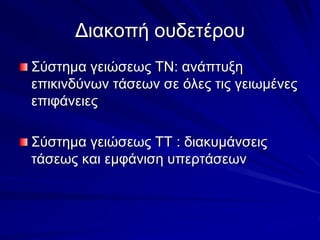

- 2. Διακοπή ουδετέρου Σύστημα γειώσεως ΤΝ: ανάπτυξη επικινδύνων τάσεων σε όλες τις γειωμένες επιφάνειες Σύστημα γειώσεως ΤΤ : διακυμάνσεις τάσεως και εμφάνιση υπερτάσεων

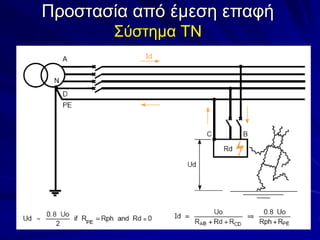

- 3. Προστασία από έμεση επαφή Σύστημα ΤΝ

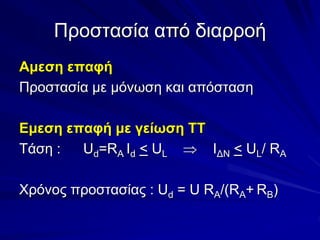

- 5. Προστασία από διαρροή Αμεση επαφή Προστασία με μόνωση και απόσταση Εμεση επαφή με γείωση ΤΤ Τάση : Ud=RA Id < UL IΔΝ < UL/ RA Χρόνος προστασίας : Ud = U RA/(RA+ RB)

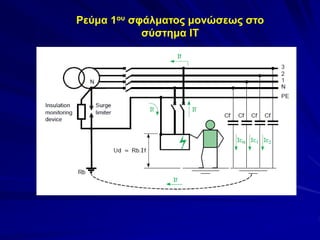

- 6. Ρεύμα 1ου σφάλματος μονώσεως στο σύστημα ΙΤ

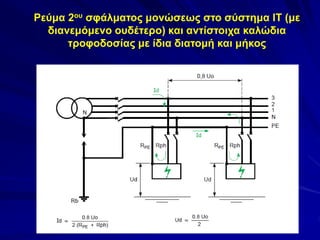

- 7. Ρεύμα 2ου σφάλματος μονώσεως στο σύστημα ΙΤ (με διανεμόμενο ουδέτερο) και αντίστοιχα καλώδια τροφοδοσίας με ίδια διατομή και μήκος

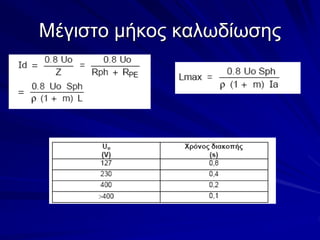

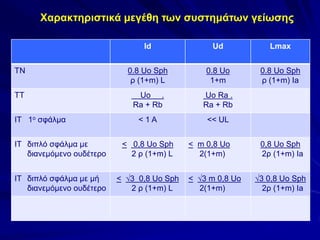

- 8. Id Ud Lmax ΤΝ 0.8 Uo Sph ρ (1+m) L 0.8 Uo 1+m 0.8 Uo Sph ρ (1+m) Ia ΤΤ Uo . Ra + Rb Uo Ra . Ra + Rb ΙΤ 1ο σφάλμα < 1 A << UL ΙΤ διπλό σφάλμα με διανεμόμενο ουδέτερο < 0,8 Uo Sph 2 ρ (1+m) L < m 0,8 Uo 2(1+m) 0,8 Uo Sph 2ρ (1+m) Ia ΙΤ διπλό σφάλμα με μή διανεμόμενο ουδέτερο < 3 0,8 Uo Sph 2 ρ (1+m) L < 3 m 0,8 Uo 2(1+m) 3 0,8 Uo Sph 2ρ (1+m) Ia Χαρακτηριστικά μεγέθη των συστημάτων γείωσης

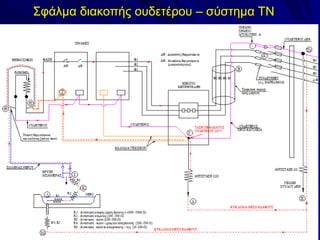

- 9. Σφάλμα διακοπής ουδετέρου – σύστημα ΤΝ

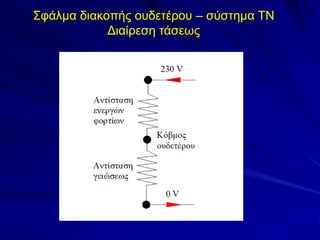

- 10. Σφάλμα διακοπής ουδετέρου – σύστημα ΤΝ Διαίρεση τάσεως

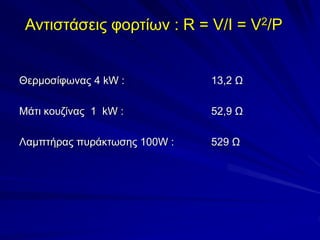

- 11. Αντιστάσεις φορτίων : R = V/I = V2/P Θερμοσίφωνας 4 kW : 13,2 Ω Μάτι κουζίνας 1 kW : 52,9 Ω Λαμπτήρας πυράκτωσης 100W : 529 Ω

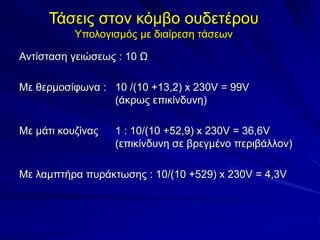

- 12. Τάσεις στον κόμβο ουδετέρου Υπολογισμός με διαίρεση τάσεων Αντίσταση γειώσεως : 10 Ω Με θερμοσίφωνα : 10 /(10 +13,2) x 230V = 99V (άκρως επικίνδυνη) Με μάτι κουζίνας 1 : 10/(10 +52,9) x 230V = 36,6V (επικίνδυνη σε βρεγμένο περιβάλλον) Με λαμπτήρα πυράκτωσης : 10/(10 +529) x 230V = 4,3V

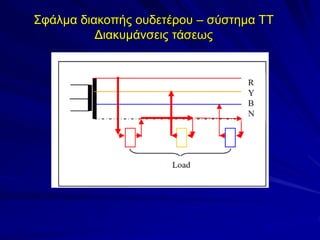

- 13. Σφάλμα διακοπής ουδετέρου – σύστημα ΤΤ Διακυμάνσεις τάσεως
