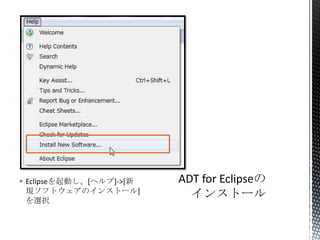

![? Eclipseを起動し、[ヘルプ]->[新
規ソフトウェアのインストール]
を選択](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-19-320.jpg)

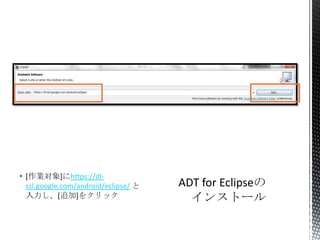

![? [作業対象]にhttps://dlssl.google.com/android/eclipse/ と
入力し、[追加]をクリック](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-20-320.jpg)

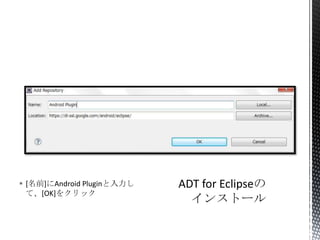

![? [名前]にAndroid Pluginと入力し
て、[OK]をクリック](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-21-320.jpg)

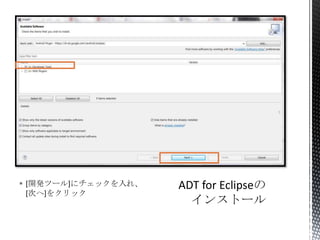

![? [開発ツール]にチェックを入れ、
[次へ]をクリック](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-22-320.jpg)

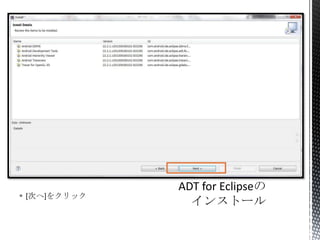

![? [次へ]をクリック](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-23-320.jpg)

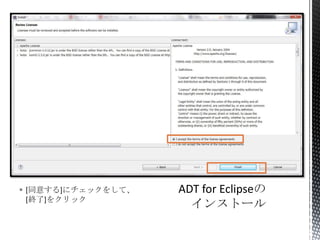

![? [同意する]にチェックをして、
[終了]をクリック](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-24-320.jpg)

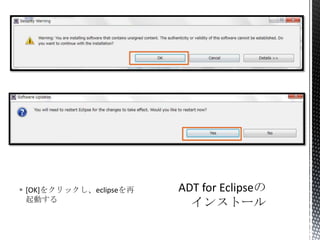

![? [OK]をクリックし、eclipseを再
起動する](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-25-320.jpg)

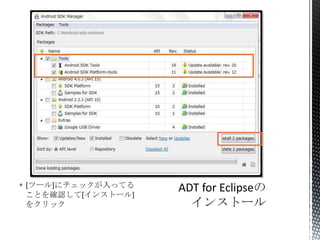

![? [ツール]にチェックが入ってる
ことを確認して[インストール]
をクリック](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-27-320.jpg)

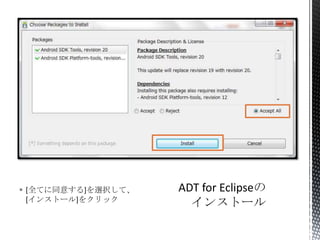

![? [全てに同意する]を選択して、
[インストール]をクリック](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-28-320.jpg)

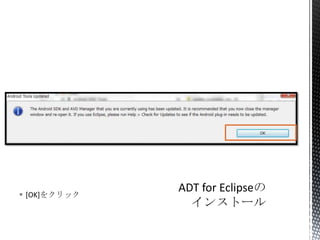

![? [OK]をクリック](https://image.slidesharecdn.com/4-131027120721-phpapp02/85/4-29-320.jpg)
ネットワーク第4回目

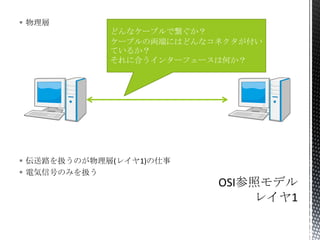

- 2. ? 物理層 どんなケーブルで繋ぐか？ ケーブルの両端にはどんなコネクタが付い ているか？ それに合うインターフェースは何か？ ? 伝送路を扱うのが物理層(レイヤ1)の仕事 ? 电気信号のみを扱う

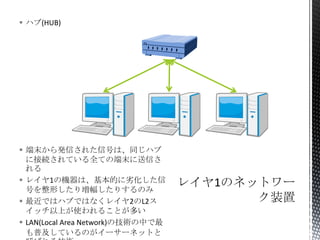

- 3. ? ハブ(HUB) ? 端末から発信された信号は、同じハブ に接続されている全ての端末に送信さ れる ? レイヤ1の機器は、基本的に劣化した信 号を整形したり増幅したりするのみ ? 最近ではハブではなくレイヤ2のL2ス イッチ以上が使われることが多い ? LAN(Local Area Network)の技術の中で最 も普及しているのがイーサーネットと

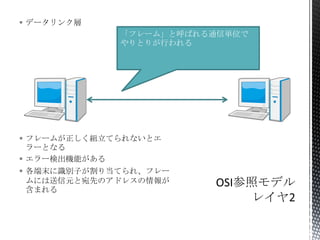

- 4. ? データリンク層 「フレーム」と呼ばれる通信単位で やりとりが行われる ? フレームが正しく組立てられないとエ ラーとなる ? エラー検出機能がある ? 各端末に識別子が割り当てられ、フレー ムには送信元と宛先のアドレスの情報が 含まれる

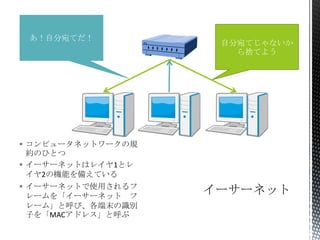

- 5. あ！自分宛てだ！ ? コンピュータネットワークの規 約のひとつ ? イーサーネットはレイヤ1とレ イヤ2の機能を備えている ? イーサーネットで使用されるフ レームを「イーサーネット フ レーム」と呼び、各端末の識別 子を「MACアドレス」と呼ぶ 自分宛てじゃないか ら捨てよう

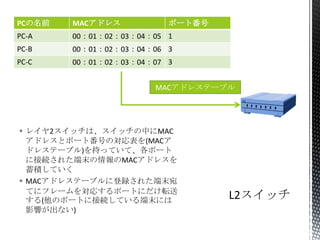

- 7. ポート番号 PCの名前 MACアドレス PC-A 00：01：02：03：04：05 1 PC-B 00：01：02：03：04：06 3 PC-C 00：01：02：03：04：07 3 MACアドレステーブル ? レイヤ2スイッチは、スイッチの中にMAC アドレスとポート番号の対応表を(MACア ドレステーブル)を持っていて、各ポート に接続された端末の情報のMACアドレスを 蓄積していく ? MACアドレステーブルに登録された端末宛 てにフレームを対応するポートにだけ転送 する(他のポートに接続している端末には 影響が出ない)

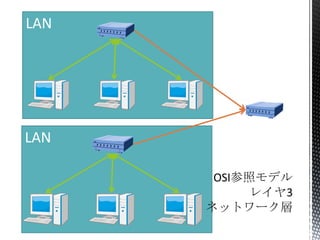

- 8. LAN LAN

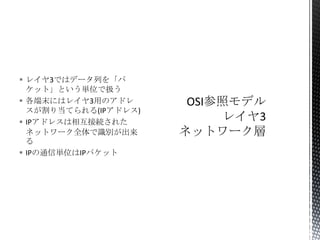

- 9. ? レイヤ3ではデータ列を「パ ケット」という単位で扱う ? 各端末にはレイヤ3用のアドレ スが割り当てられる(IPアドレス) ? IPアドレスは相互接続された ネットワーク全体で識別が出来 る ? IPの通信単位はIPパケット

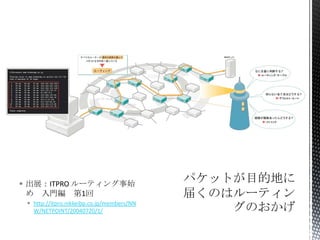

- 11. ? 出展：ITPRO ルーティング事始 め 入門編 第1回 ? http://itpro.nikkeibp.co.jp/members/NN W/NETPOINT/20040720/1/

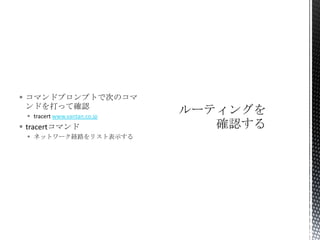

- 12. ? コマンドプロンプトで次のコマ ンドを打って確認 ? tracert www.vantan.co.jp ? tracertコマンド ? ネットワーク経路をリスト表示する

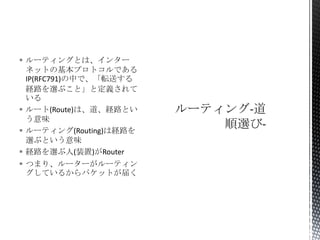

- 13. ? ルーティングとは、インター ネットの基本プロトコルである IP(RFC791)の中で、「転送する 経路を選ぶこと」と定義されて いる ? ルート(Route)は、道、経路とい う意味 ? ルーティング(Routing)は経路を 選ぶという意味 ? 経路を選ぶ人(装置)がRouter ? つまり、ルーターがルーティン グしているからパケットが届く

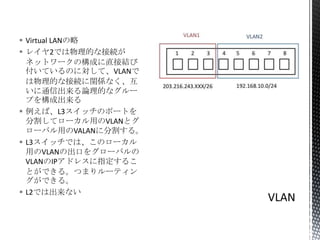

- 15. ? Virtual LANの略 ? レイヤ2では物理的な接続が ネットワークの構成に直接結び 付いているのに対して、VLANで は物理的な接続に関係なく、互 いに通信出来る論理的なグルー プを構成出来る ? 例えば、L3スイッチのポートを 分割してローカル用のVLANとグ ローバル用のVALANに分割する。 ? L3スイッチでは、このローカル 用のVLANの出口をグローバルの VLANのIPアドレスに指定するこ とができる。つまりルーティン グができる。 ? L2では出来ない

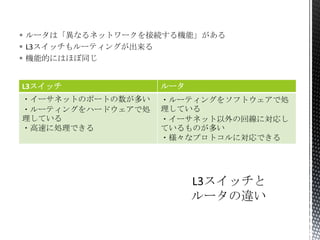

- 16. ? ルータは「異なるネットワークを接続する機能」がある ? L3スイッチもルーティングが出来る ? 機能的にはほぼ同じ L3スイッチ ルータ ?イーサネットのポートの数が多い ?ルーティングをハードウェアで処 理している ?高速に処理できる ?ルーティングをソフトウェアで処 理している ?イーサネット以外の回線に対応し ているものが多い ?様々なプロトコルに対応できる
- 23. ? [次へ]をクリック
- 29. ? [OK]をクリック
