Il documento descrive un progetto di opere di sostegno in terra rinforzata lungo la s.s. 280 in Calabria, con particolare attenzione al tratto tra gli svincoli di Squillace e Simieri. La proposta progettuale 竪 stata sviluppata da Tema S.r.l. e ha ricevuto approvazioni tecniche dall'impresa Astaldi e dall'alta sorveglianza ANAS. Il progetto include varie specifiche tecniche, come l'altezza delle strutture e le fasi d'installazione.
![TeMa srl Divisione Ambiente 1-5
Campo di Opere di sostegno in terra FUNZIONE CAMPO DI APPLICAZIONE
applicazio rin
applicazione rinforzata
SEPARAZIONE BACINI IDRICI
:
FILTRAZIONE CANALI
Titolo : Realizzazione della E90, tratto S.S.
106, dallo svincolo di Squillace (km RILEVATI
RINFORZO
178+350) allo svincolo di Simeri STRADALI
Crichi (km 191+500) e prolunga- CONTROLLO RILEVATI
mento della s.s. 280 dei due mari EROSIONE FERROVIARI
dallo svincolo di S. Sinato allo svin- DRENAGGIO DISCARICHE
colo di Germaneto megalotto 2
IMPERMEABILIZZ SISTEMI DI
Localit : CALABRIA AZIONE DRENAGGIO
FONDAZIONI/OPER
PROTEZIONE
Periodo : 2009 E DI SOSTEGNO
Premessa Lintervento di terre rinforzate descritto in questa scheda progetto, riguarda le opere di sostegno previste lun-
go la S.S. 280, in corrispondenza della carreggiata destra, dal km 1+250 al km 1+640.
La proposta progettuale alternativa al sistema previsto a progetto esecutivo 竪 stata sviluppata dallUfficio Tec-
nico Tema e sottoposto per approvazione allimpresa Astaldi di Roma, General Contractor del megalotto 2.
Il progetto terre rinforzate proposto da Tema ha ricevuto il primo benestare tecnico da parte del GC Astaldi;
successivamente 竪 stato oggetto di procedura di verifica anche presso lAlta Sorveglianza ANAS, che ha
anchessa avvallato il sistema T-System della Tema.
Le classi di altezza che sono state studiate e verificate sono:
POSIZIONE DELLOPERA ALTEZZA [m]
Sottoscarpa stradale 5,11
Sottoscarpa stradale 5,84
Sottoscarpa stradale 6,57
Sottoscarpa stradale 7,30
Linclinazione del paramento frontale calcolato rispetto lorizzontale 竪 di 65属 e la distanza verticale tra i rinfor-
zi 竪 costante e pari a 0,73 m.
SP_TR_CALABRIA 2009 TeMa Technologies and Materials S.r.l.
Via dellIndustria, 21 - 31029 Vittorio Veneto TV Italy -
T +39.0438.5031 F +39.0438.503460
Cod. Fisc. e Part. IVA 02469900266
info@temacorporation.com www.temacorporation.com](https://image.slidesharecdn.com/6-111228145934-phpapp01/85/6-1-320.jpg)
6

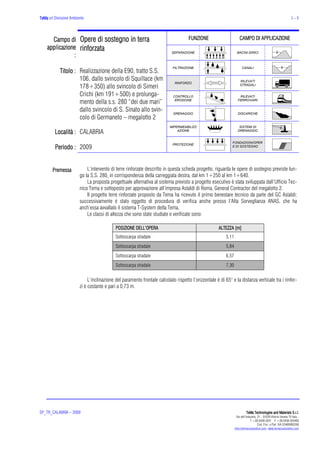

- 1. TeMa srl Divisione Ambiente 1-5 Campo di Opere di sostegno in terra FUNZIONE CAMPO DI APPLICAZIONE applicazio rin applicazione rinforzata SEPARAZIONE BACINI IDRICI : FILTRAZIONE CANALI Titolo : Realizzazione della E90, tratto S.S. 106, dallo svincolo di Squillace (km RILEVATI RINFORZO 178+350) allo svincolo di Simeri STRADALI Crichi (km 191+500) e prolunga- CONTROLLO RILEVATI mento della s.s. 280 dei due mari EROSIONE FERROVIARI dallo svincolo di S. Sinato allo svin- DRENAGGIO DISCARICHE colo di Germaneto megalotto 2 IMPERMEABILIZZ SISTEMI DI Localit : CALABRIA AZIONE DRENAGGIO FONDAZIONI/OPER PROTEZIONE Periodo : 2009 E DI SOSTEGNO Premessa Lintervento di terre rinforzate descritto in questa scheda progetto, riguarda le opere di sostegno previste lun- go la S.S. 280, in corrispondenza della carreggiata destra, dal km 1+250 al km 1+640. La proposta progettuale alternativa al sistema previsto a progetto esecutivo 竪 stata sviluppata dallUfficio Tec- nico Tema e sottoposto per approvazione allimpresa Astaldi di Roma, General Contractor del megalotto 2. Il progetto terre rinforzate proposto da Tema ha ricevuto il primo benestare tecnico da parte del GC Astaldi; successivamente 竪 stato oggetto di procedura di verifica anche presso lAlta Sorveglianza ANAS, che ha anchessa avvallato il sistema T-System della Tema. Le classi di altezza che sono state studiate e verificate sono: POSIZIONE DELLOPERA ALTEZZA [m] Sottoscarpa stradale 5,11 Sottoscarpa stradale 5,84 Sottoscarpa stradale 6,57 Sottoscarpa stradale 7,30 Linclinazione del paramento frontale calcolato rispetto lorizzontale 竪 di 65属 e la distanza verticale tra i rinfor- zi 竪 costante e pari a 0,73 m. SP_TR_CALABRIA 2009 TeMa Technologies and Materials S.r.l. Via dellIndustria, 21 - 31029 Vittorio Veneto TV Italy - T +39.0438.5031 F +39.0438.503460 Cod. Fisc. e Part. IVA 02469900266 info@temacorporation.com www.temacorporation.com

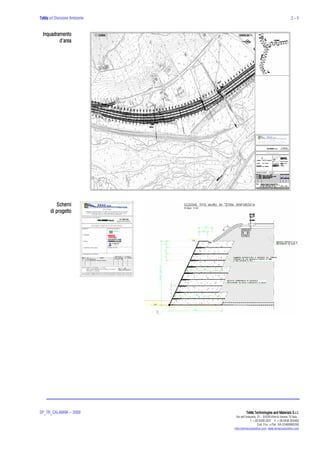

- 2. TeMa srl Divisione Ambiente 2-5 Inquadramento nqua darea Schemi pro di progetto SP_TR_CALABRIA 2009 TeMa Technologies and Materials S.r.l. Via dellIndustria, 21 - 31029 Vittorio Veneto TV Italy - T +39.0438.5031 F +39.0438.503460 Cod. Fisc. e Part. IVA 02469900266 info@temacorporation.com www.temacorporation.com

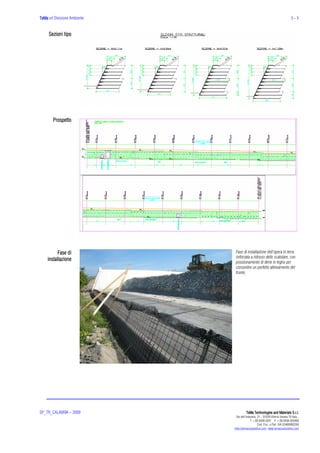

- 3. TeMa srl Divisione Ambiente 3-5 Sezioni tipo Prospetto Fase di Fase di installazione dellopera in terra rinforzata a ridosso dello scatolare, con installazione posizionamento di dime in legno per consentire un perfetto allineamento del fronte; SP_TR_CALABRIA 2009 TeMa Technologies and Materials S.r.l. Via dellIndustria, 21 - 31029 Vittorio Veneto TV Italy - T +39.0438.5031 F +39.0438.503460 Cod. Fisc. e Part. IVA 02469900266 info@temacorporation.com www.temacorporation.com

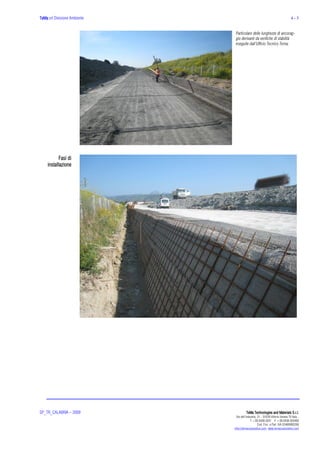

- 4. TeMa srl Divisione Ambiente 4-5 Particolare delle lunghezze di ancorag- gio derivanti da verifiche di stabilit eseguite dallUfficio Tecnico Tema; Fasi di installazione SP_TR_CALABRIA 2009 TeMa Technologies and Materials S.r.l. Via dellIndustria, 21 - 31029 Vittorio Veneto TV Italy - T +39.0438.5031 F +39.0438.503460 Cod. Fisc. e Part. IVA 02469900266 info@temacorporation.com www.temacorporation.com

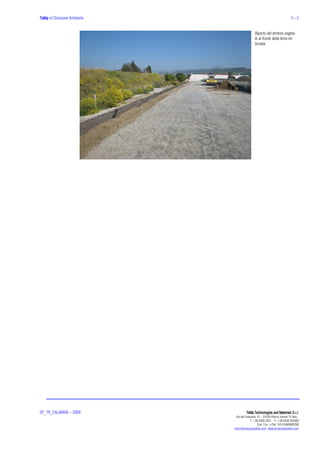

- 5. TeMa srl Divisione Ambiente 5-5 Riporto del terreno vegeta- le al fronte della terra rin- forzata; SP_TR_CALABRIA 2009 TeMa Technologies and Materials S.r.l. Via dellIndustria, 21 - 31029 Vittorio Veneto TV Italy - T +39.0438.5031 F +39.0438.503460 Cod. Fisc. e Part. IVA 02469900266 info@temacorporation.com www.temacorporation.com
