AIR QUALITY CONTROL BASED ON MICROCONTROLLER
- 1. KELOMPOK 8 AD DZIKRA D P HENY HANDAYANI RADEN M HADI N F 2B

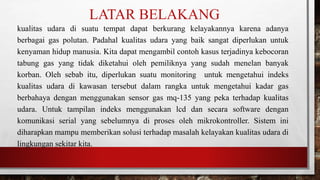

- 2. LATAR BELAKANG kualitas udara di suatu tempat dapat berkurang kelayakannya karena adanya berbagai gas polutan. Padahal kualitas udara yang baik sangat diperlukan untuk kenyaman hidup manusia. Kita dapat mengambil contoh kasus terjadinya kebocoran tabung gas yang tidak diketahui oleh pemiliknya yang sudah menelan banyak korban. Oleh sebab itu, diperlukan suatu monitoring untuk mengetahui indeks kualitas udara di kawasan tersebut dalam rangka untuk mengetahui kadar gas berbahaya dengan menggunakan sensor gas mq-135 yang peka terhadap kualitas udara. Untuk tampilan indeks menggunakan lcd dan secara software dengan komunikasi serial yang sebelumnya di proses oleh mikrokontroller. Sistem ini diharapkan mampu memberikan solusi terhadap masalah kelayakan kualitas udara di lingkungan sekitar kita.

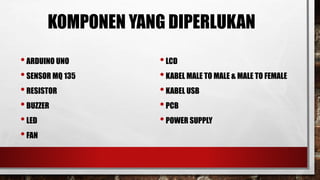

- 3. KOMPONEN YANG DIPERLUKAN ARDUINO UNO SENSOR MQ 135 RESISTOR BUZZER LED FAN LCD KABEL MALE TO MALE & MALE TO FEMALE KABEL USB PCB POWER SUPPLY

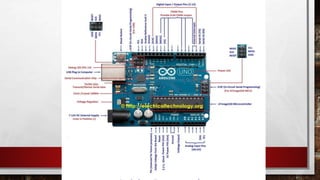

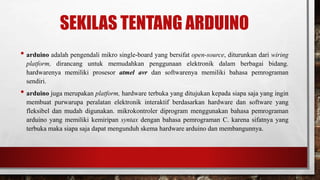

- 4. SEKILAS TENTANG ARDUINO arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. hardwarenya memiliki prosesor atmel avr dan softwarenya memiliki bahasa pemrograman sendiri. arduino juga merupakan platform, hardware terbuka yang ditujukan kepada siapa saja yang ingin membuat purwarupa peralatan elektronik interaktif berdasarkan hardware dan software yang fleksibel dan mudah digunakan. mikrokontroler diprogram menggunakan bahasa pemrograman arduino yang memiliki kemiripan syntax dengan bahasa pemrograman C. karena sifatnya yang terbuka maka siapa saja dapat mengunduh skema hardware arduino dan membangunnya.

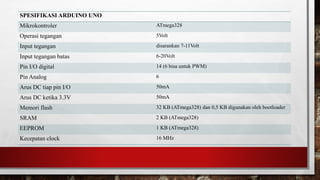

- 6. SPESIFIKASI ARDUINO UNO Mikrokontroler ATmega328 Operasi tegangan 5Volt Input tegangan disarankan 7-11Volt Input tegangan batas 6-20Volt Pin I/O digital 14 (6 bisa untuk PWM) Pin Analog 6 Arus DC tiap pin I/O 50mA Arus DC ketika 3.3V 50mA Memori flash 32 KB (ATmega328) dan 0,5 KB digunakan oleh bootloader SRAM 2 KB (ATmega328) EEPROM 1 KB (ATmega328) Kecepatan clock 16 MHz

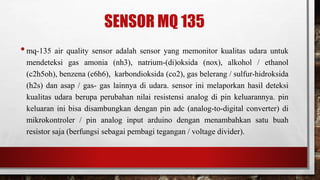

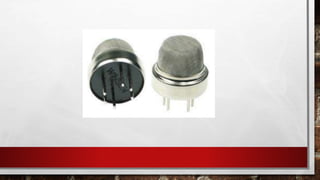

- 7. SENSOR MQ 135 mq-135 air quality sensor adalah sensor yang memonitor kualitas udara untuk mendeteksi gas amonia (nh3), natrium-(di)oksida (nox), alkohol / ethanol (c2h5oh), benzena (c6h6), karbondioksida (co2), gas belerang / sulfur-hidroksida (h2s) dan asap / gas- gas lainnya di udara. sensor ini melaporkan hasil deteksi kualitas udara berupa perubahan nilai resistensi analog di pin keluarannya. pin keluaran ini bisa disambungkan dengan pin adc (analog-to-digital converter) di mikrokontroler / pin analog input arduino dengan menambahkan satu buah resistor saja (berfungsi sebagai pembagi tegangan / voltage divider).

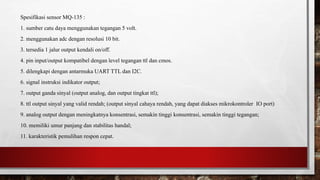

- 8. Spesifikasi sensor MQ-135 : 1. sumber catu daya menggunakan tegangan 5 volt. 2. menggunakan adc dengan resolusi 10 bit. 3. tersedia 1 jalur output kendali on/off. 4. pin input/output kompatibel dengan level tegangan ttl dan cmos. 5. dilengkapi dengan antarmuka UART TTL dan I2C. 6. signal instruksi indikator output; 7. output ganda sinyal (output analog, dan output tingkat ttl); 8. ttl output sinyal yang valid rendah; (output sinyal cahaya rendah, yang dapat diakses mikrokontroler IO port) 9. analog output dengan meningkatnya konsentrasi, semakin tinggi konsentrasi, semakin tinggi tegangan; 10. memiliki umur panjang dan stabilitas handal; 11. karakteristik pemulihan respon cepat.

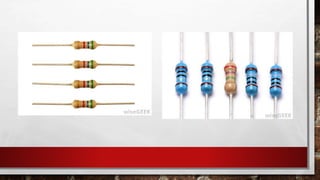

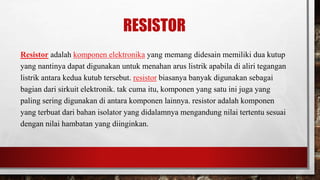

- 10. RESISTOR Resistor adalah komponen elektronika yang memang didesain memiliki dua kutup yang nantinya dapat digunakan untuk menahan arus listrik apabila di aliri tegangan listrik antara kedua kutub tersebut. resistor biasanya banyak digunakan sebagai bagian dari sirkuit elektronik. tak cuma itu, komponen yang satu ini juga yang paling sering digunakan di antara komponen lainnya. resistor adalah komponen yang terbuat dari bahan isolator yang didalamnya mengandung nilai tertentu sesuai dengan nilai hambatan yang diinginkan.

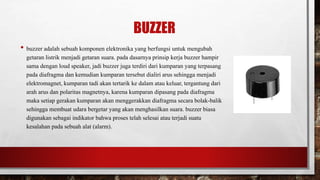

- 12. BUZZER buzzer adalah sebuah komponen elektronika yang berfungsi untuk mengubah getaran listrik menjadi getaran suara. pada dasarnya prinsip kerja buzzer hampir sama dengan loud speaker, jadi buzzer juga terdiri dari kumparan yang terpasang pada diafragma dan kemudian kumparan tersebut dialiri arus sehingga menjadi elektromagnet, kumparan tadi akan tertarik ke dalam atau keluar, tergantung dari arah arus dan polaritas magnetnya, karena kumparan dipasang pada diafragma maka setiap gerakan kumparan akan menggerakkan diafragma secara bolak-balik sehingga membuat udara bergetar yang akan menghasilkan suara. buzzer biasa digunakan sebagai indikator bahwa proses telah selesai atau terjadi suatu kesalahan pada sebuah alat (alarm).

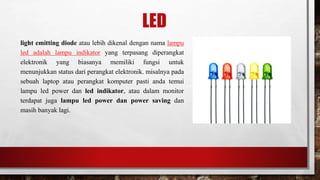

- 13. LED light emitting diode atau lebih dikenal dengan nama lampu led adalah lampu indikator yang terpasang diperangkat elektronik yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronik. misalnya pada sebuah laptop atau perangkat komputer pasti anda temui lampu led power dan led indikator, atau dalam monitor terdapat juga lampu led power dan power saving dan masih banyak lagi.

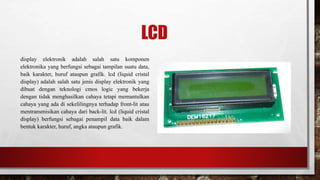

- 14. LCD display elektronik adalah salah satu komponen elektronika yang berfungsi sebagai tampilan suatu data, baik karakter, huruf ataupun grafik. lcd (liquid cristal display) adalah salah satu jenis display elektronik yang dibuat dengan teknologi cmos logic yang bekerja dengan tidak menghasilkan cahaya tetapi memantulkan cahaya yang ada di sekelilingnya terhadap front-lit atau mentransmisikan cahaya dari back-lit. lcd (liquid cristal display) berfungsi sebagai penampil data baik dalam bentuk karakter, huruf, angka ataupun grafik.

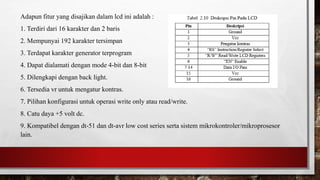

- 15. Adapun fitur yang disajikan dalam lcd ini adalah : 1. Terdiri dari 16 karakter dan 2 baris 2. Mempunyai 192 karakter tersimpan 3. Terdapat karakter generator terprogram 4. Dapat dialamati dengan mode 4-bit dan 8-bit 5. Dilengkapi dengan back light. 6. Tersedia vr untuk mengatur kontras. 7. Pilihan konfigurasi untuk operasi write only atau read/write. 8. Catu daya +5 volt dc. 9. Kompatibel dengan dt-51 dan dt-avr low cost series serta sistem mikrokontroler/mikroprosesor lain.

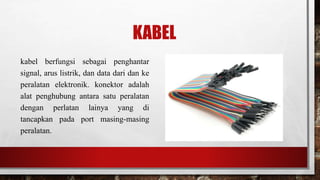

- 16. KABEL kabel berfungsi sebagai penghantar signal, arus listrik, dan data dari dan ke peralatan elektronik. konektor adalah alat penghubung antara satu peralatan dengan perlatan lainya yang di tancapkan pada port masing-masing peralatan.

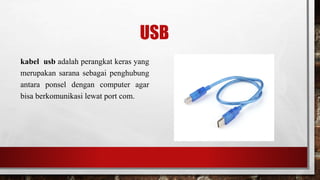

- 17. USB kabel usb adalah perangkat keras yang merupakan sarana sebagai penghubung antara ponsel dengan computer agar bisa berkomunikasi lewat port com.

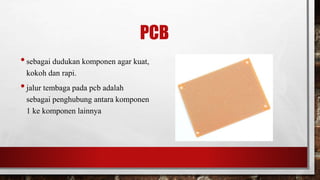

- 18. PCB sebagai dudukan komponen agar kuat, kokoh dan rapi. jalur tembaga pada pcb adalah sebagai penghubung antara komponen 1 ke komponen lainnya

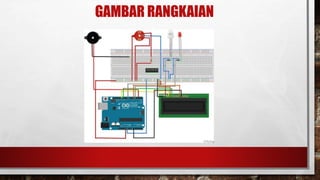

- 19. GAMBAR RANGKAIAN

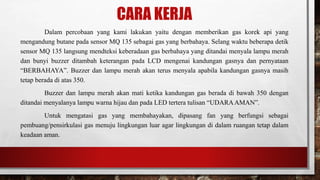

- 20. CARA KERJA Dalam percobaan yang kami lakukan yaitu dengan memberikan gas korek api yang mengandung butane pada sensor MQ 135 sebagai gas yang berbahaya. Selang waktu beberapa detik sensor MQ 135 langsung mendteksi keberadaan gas berbahaya yang ditandai menyala lampu merah dan bunyi buzzer ditambah keterangan pada LCD mengenai kandungan gasnya dan pernyataan BERBAHAYA. Buzzer dan lampu merah akan terus menyala apabila kandungan gasnya masih tetap berada di atas 350. Buzzer dan lampu merah akan mati ketika kandungan gas berada di bawah 350 dengan ditandai menyalanya lampu warna hijau dan pada LED tertera tulisan UDARAAMAN. Untuk mengatasi gas yang membahayakan, dipasang fan yang berfungsi sebagai pembuang/pensirkulasi gas menuju lingkungan luar agar lingkungan di dalam ruangan tetap dalam keadaan aman.

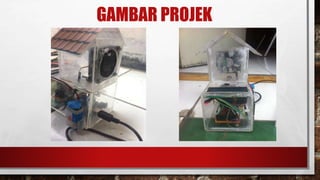

- 21. GAMBAR PROJEK

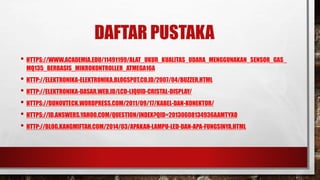

- 22. DAFTAR PUSTAKA HTTPS://WWW.ACADEMIA.EDU/11491199/ALAT_UKUR_KUALITAS_UDARA_MENGGUNAKAN_SENSOR_GAS_ MQ135_BERBASIS_MIKROKONTROLLER_ATMEGA16A HTTP://ELEKTRONIKA-ELEKTRONIKA.BLOGSPOT.CO.ID/2007/04/BUZZER.HTML HTTP://ELEKTRONIKA-DASAR.WEB.ID/LCD-LIQUID-CRISTAL-DISPLAY/ HTTPS://DUNOVTECK.WORDPRESS.COM/2011/09/17/KABEL-DAN-KONEKTOR/ HTTPS://ID.ANSWERS.YAHOO.COM/QUESTION/INDEX?QID=20130608134936AAMTYXO HTTP://BLOG.KANGMIFTAH.COM/2014/03/APAKAH-LAMPU-LED-DAN-APA-FUNGSINYA.HTML
