Argitasun eta Iluntasun detektagiluen eskemak.
Argitasun eta iluntasun detektagailua

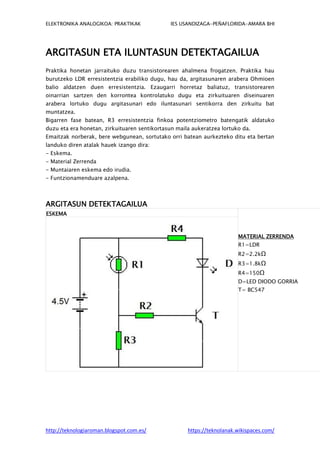

- 1. ELEKTRONIKA ANALOGIKOA: PRAKTIKAK IES USANDIZAGA-PEAFLORIDA-AMARA BHI ARGITASUN ETA ILUNTASUN DETEKTAGAILUA Praktika honetan jarraituko duzu transistorearen ahalmena frogatzen. Praktika hau burutzeko LDR erresistentzia erabiliko dugu, hau da, argitasunaren arabera Ohmioen balio aldatzen duen erresistentzia. Ezaugarri horretaz baliatuz, transistorearen oinarrian sartzen den korrontea kontrolatuko dugu eta zirkuituaren diseinuaren arabera lortuko dugu argitasunari edo iluntasunari sentikorra den zirkuitu bat muntatzea. Bigarren fase batean, R3 erresistentzia finkoa potentziometro batengatik aldatuko duzu eta era honetan, zirkuituaren sentikortasun maila aukeratzea lortuko da. Emaitzak norberak, bere webgunean, sortutako orri batean aurkezteko ditu eta bertan landuko diren atalak hauek izango dira: - Eskema. - Material Zerrenda - Muntaiaren eskema edo irudia. - Funtzionamenduare azalpena. ARGITASUN DETEKTAGAILUA ESKEMA MATERIAL ZERRENDA R1=LDR R2=2.2k立 R3=1.8k立 R4=150立 D=LED DIODO GORRIA T= BC547 http://teknologiaroman.blogspot.com.es/ https://teknolanak.wikispaces.com/

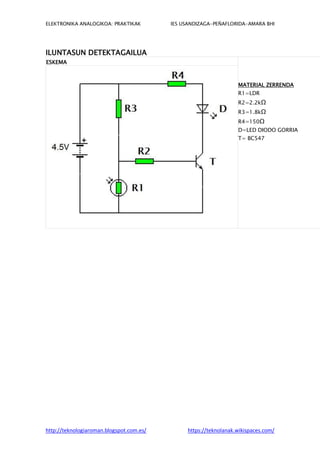

- 2. ELEKTRONIKA ANALOGIKOA: PRAKTIKAK IES USANDIZAGA-PEAFLORIDA-AMARA BHI ILUNTASUN DETEKTAGAILUA ESKEMA MATERIAL ZERRENDA R1=LDR R2=2.2k立 R3=1.8k立 R4=150立 D=LED DIODO GORRIA T= BC547 http://teknologiaroman.blogspot.com.es/ https://teknolanak.wikispaces.com/
