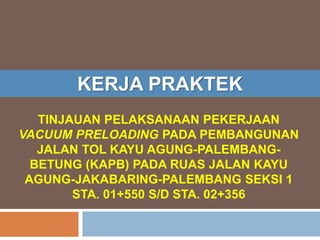

TINJAUAN PELAKSANAAN PEKERJAAN
VACUUM PRELOADING PADA PEMBANGUNAN
JALAN TOL KAYU AGUNG-PALEMBANG-
BETUNG (KAPB) PADA RUAS JALAN KAYU
AGUNG-JAKABARING-PALEMBANG SEKSI 1
STA. 01+550 S/D STA. 02+356
KERJA PRAKTEK

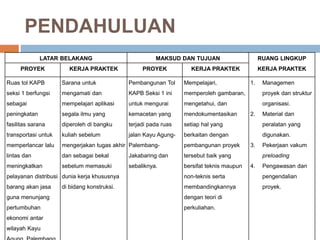

PENDAHULUAN
LATAR BELAKANG MAKSUD DAN TUJUAN RUANG LINGKUP
KERJA PRAKTEK
PROYEK KERJA PRAKTEK PROYEK KERJA PRAKTEK
Ruas tol KAPB
seksi 1 berfungsi
sebagai
peningkatan
fasilitas sarana
transportasi untuk
memperlancar lalu
lintas dan
meningkatkan
pelayanan distribusi
barang akan jasa
guna menunjang
pertumbuhan
ekonomi antar
wilayah Kayu
Sarana untuk
mengamati dan
mempelajari aplikasi
segala ilmu yang
diperoleh di bangku
kuliah sebelum
mengerjakan tugas akhir
dan sebagai bekal
sebelum memasuki
dunia kerja khususnya
di bidang konstruksi.
Pembangunan Tol
KAPB Seksi 1 ini
untuk mengurai
kemacetan yang
terjadi pada ruas
jalan Kayu Agung-
Palembang-
Jakabaring dan
sebaliknya.
Mempelajari,
memperoleh gambaran,
mengetahui, dan
mendokumentasikan
setiap hal yang
berkaitan dengan
pembangunan proyek
tersebut baik yang
bersifat teknis maupun
non-teknis serta
membandingkannya
dengan teori di
perkuliahan.
1. Managemen
proyek dan struktur
organisasi.
2. Material dan
peralatan yang
digunakan.
3. Pekerjaan vakum
preloading
4. Pengawasan dan
pengendalian
proyek.
GAMBARAN UMUM
PROYEK

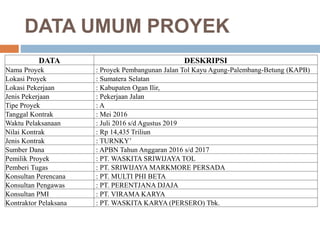

DATA UMUM PROYEK
DATA DESKRIPSI
Nama Proyek : Proyek Pembangunan Jalan Tol Kayu Agung-Palembang-Betung (KAPB)
Lokasi Proyek : Sumatera Selatan
Lokasi Pekerjaan : Kabupaten Ogan Ilir,
Jenis Pekerjaan : Pekerjaan Jalan
Tipe Proyek : A
Tanggal Kontrak : Mei 2016
Waktu Pelaksanaan : Juli 2016 s/d Agustus 2019
Nilai Kontrak : Rp 14,435 Triliun
Jenis Kontrak : TURNKY
Sumber Dana : APBN Tahun Anggaran 2016 s/d 2017
Pemilik Proyek : PT. WASKITA SRIWIJAYA TOL
Pemberi Tugas : PT. SRIWIJAYA MARKMORE PERSADA
Konsultan Perencana : PT. MULTI PHI BETA
Konsultan Pengawas : PT. PERENTJANA DJAJA
Konsultan PMI : PT. VIRAMA KARYA
Kontraktor Pelaksana : PT. WASKITA KARYA (PERSERO) Tbk.

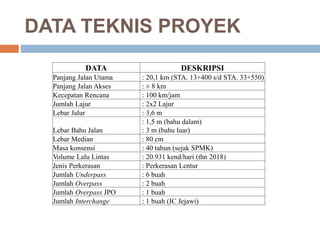

DATA TEKNIS PROYEK
DATA DESKRIPSI
Panjang Jalan Utama : 20,1 km (STA. 13+400 s/d STA. 33+550)
Panjang Jalan Akses : 賊 8 km
Kecepatan Rencana : 100 km/jam
Jumlah Lajur : 2x2 Lajur
Lebar Jalur : 3,6 m
Lebar Bahu Jalan
: 1,5 m (bahu dalam)
: 3 m (bahu luar)
Lebar Median : 80 cm
Masa konsensi : 40 tahun (sejak SPMK)
Volume Lalu Lintas : 20.931 kend/hari (thn 2018)
Jenis Perkerasan : Perkerasan Lentur
Jumlah Underpass : 6 buah
Jumlah Overpass : 2 buah
Jumlah Overpass JPO : 1 buah
Jumlah Interchange : 1 buah (IC Jejawi)

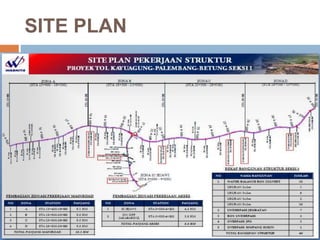

SITE PLAN

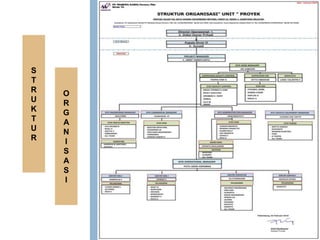

S
T
R
U
K
T
U
R
O
R
G
A
N
I
S
A
S
I

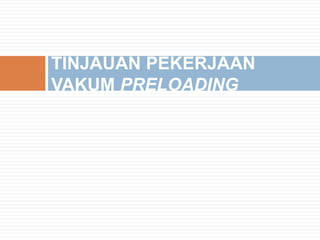

TINJAUAN PEKERJAAN
VAKUM PRELOADING

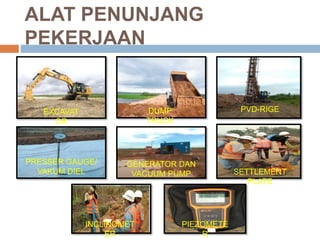

ALAT PENUNJANG
PEKERJAAN
EXCAVAT
OR
DUMP
TRUCK
GENERATOR DAN
VACUUM PUMP
PVD-RIGE
PRESSER GAUGE/
VAKUM DIEL SETTLEMENT
PLATE
INCLINOMET
ER
PIEZOMETE
R

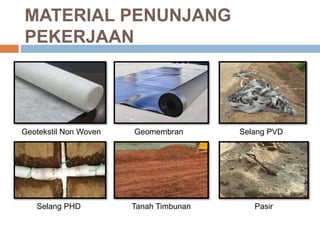

MATERIAL PENUNJANG
PEKERJAAN
Geotekstil Non Woven Geomembran
Tanah Timbunan Pasir
Selang PVD
Selang PHD

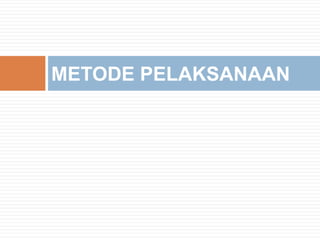

METODE PELAKSANAAN
METODE PELAKSANAAN

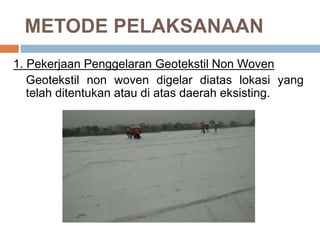

1. Pekerjaan Penggelaran Geotekstil Non Woven
Geotekstil non woven digelar diatas lokasi yang
telah ditentukan atau di atas daerah eksisting.
METODE PELAKSANAAN

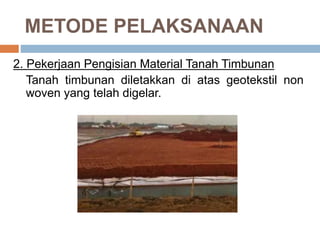

2. Pekerjaan Pengisian Material Tanah Timbunan
Tanah timbunan diletakkan di atas geotekstil non
woven yang telah digelar.
METODE PELAKSANAAN

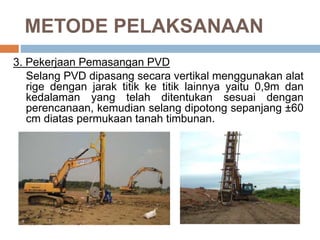

3. Pekerjaan Pemasangan PVD
Selang PVD dipasang secara vertikal menggunakan alat
rige dengan jarak titik ke titik lainnya yaitu 0,9m dan
kedalaman yang telah ditentukan sesuai dengan
perencanaan, kemudian selang dipotong sepanjang 賊60
cm diatas permukaan tanah timbunan.
METODE PELAKSANAAN

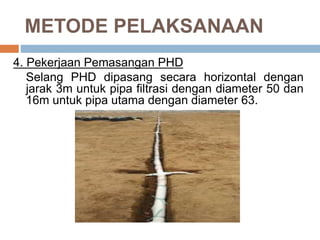

4. Pekerjaan Pemasangan PHD
Selang PHD dipasang secara horizontal dengan
jarak 3m untuk pipa filtrasi dengan diameter 50 dan
16m untuk pipa utama dengan diameter 63.
METODE PELAKSANAAN

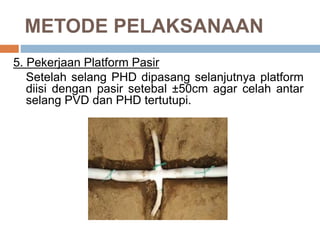

5. Pekerjaan Platform Pasir
Setelah selang PHD dipasang selanjutnya platform
diisi dengan pasir setebal 賊50cm agar celah antar
selang PVD dan PHD tertutupi.
METODE PELAKSANAAN

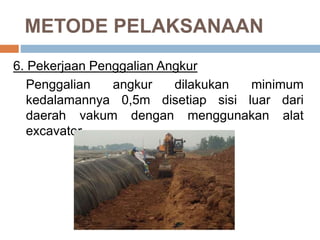

6. Pekerjaan Penggalian Angkur
Penggalian angkur dilakukan minimum
kedalamannya 0,5m disetiap sisi luar dari
daerah vakum dengan menggunakan alat
excavator.
METODE PELAKSANAAN

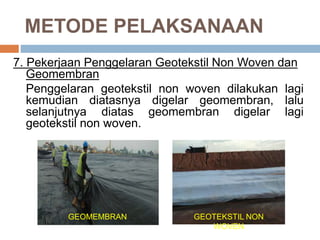

7. Pekerjaan Penggelaran Geotekstil Non Woven dan
Geomembran
Penggelaran geotekstil non woven dilakukan lagi
kemudian diatasnya digelar geomembran, lalu
selanjutnya diatas geomembran digelar lagi
geotekstil non woven.
GEOMEMBRAN GEOTEKSTIL NON
WOVEN
METODE PELAKSANAAN

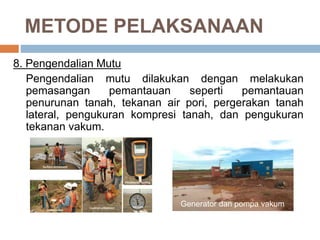

8. Pengendalian Mutu
Pengendalian mutu dilakukan dengan melakukan
pemasangan pemantauan seperti pemantauan
penurunan tanah, tekanan air pori, pergerakan tanah
lateral, pengukuran kompresi tanah, dan pengukuran
tekanan vakum.
Generator dan pompa vakum
KESIMPULAN
1. Kualitas dan kuantitas pekerjaan vakum
preloading memenuhi spesifikasi yang
direncanakan.
2. Pelaksanaan pekerjaan vakum preloading di
lokasi proyek cukup lancar, tetapi dalam
pelaksanaannya masih mengalami
keterlambatan dikarenakan adanya faktor
cuaca.

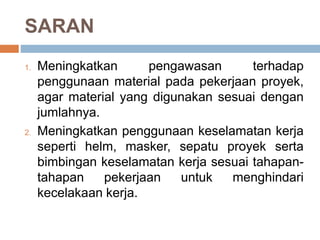

SARAN
1. Meningkatkan pengawasan terhadap
penggunaan material pada pekerjaan proyek,
agar material yang digunakan sesuai dengan
jumlahnya.
2. Meningkatkan penggunaan keselamatan kerja
seperti helm, masker, sepatu proyek serta
bimbingan keselamatan kerja sesuai tahapan-
tahapan pekerjaan untuk menghindari
kecelakaan kerja.
SEKIAN DAN TERIMAKASIH
PROGRAM STUDI TEKNIK SIPIL
