AutoCAD 2D Basic
duLdesign | AUTOCAD 2D - 2007 1
MODUL Tutorial AutoCAD 2D
By: adul @ duldesign.wordpress.com
Website : duldesign.wordpress.com

AutoCAD 2D Basic

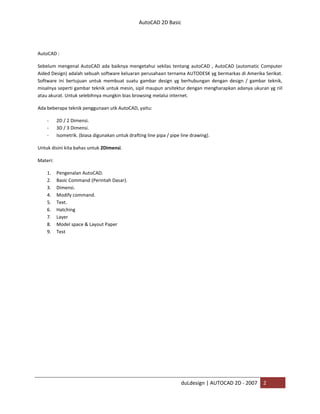

AutoCAD :
Sebelum mengenal AutoCAD ada baiknya mengetahui sekilas tentang autoCAD , AutoCAD (automatic Computer
Aided Design) adalah sebuah software keluaran perusahaan ternama AUTODESK yg bermarkas di Amerika Serikat.
Software ini bertujuan untuk membuat suatu gambar design yg berhubungan dengan design / gambar teknik,
misalnya seperti gambar teknik untuk mesin, sipil maupun arsitektur dengan mengharapkan adanya ukuran yg riil
atau akurat. Untuk selebihnya mungkin bias browsing melalui internet.
Ada beberapa teknik penggunaan utk AutoCAD, yaitu:
- 2D / 2 Dimensi.
- 3D / 3 Dimensi.
- Isometrik. (biasa digunakan untuk drafting line pipa / pipe line drawing).
Untuk disini kita bahas untuk 2Dimensi.
Materi:
1. Pengenalan AutoCAD.
2. Basic Command (Perintah Dasar).
3. Dimensi.
4. Modify command.
5. Text.
6. Hatching
7. Layer
8. Model space & Layout Paper
9. Test

AutoCAD 2D Basic

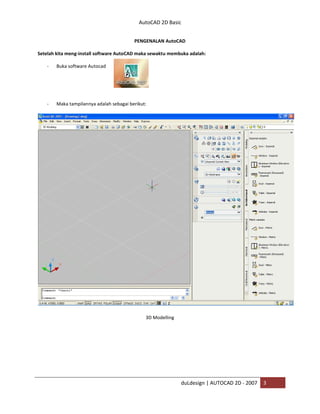

PENGENALAN AutoCAD
Setelah kita meng-install software AutoCAD maka sewaktu membuka adalah:
- Buka software Autocad
- Maka tampilannya adalah sebagai berikut:
3D Modelling

AutoCAD 2D Basic

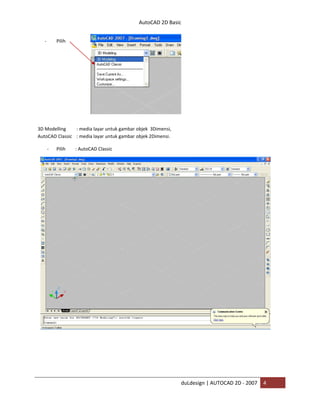

- Pilih
3D Modelling : media layar untuk gambar objek 3Dimensi,
AutoCAD Classic : media layar untuk gambar objek 2Dimensi.
- Pilih : AutoCAD Classic

AutoCAD 2D Basic

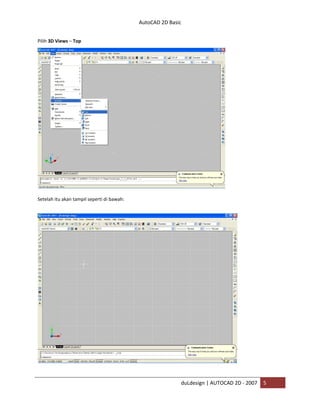

Pilih 3D Views – Top
Setelah itu akan tampil seperti di bawah:

AutoCAD 2D Basic

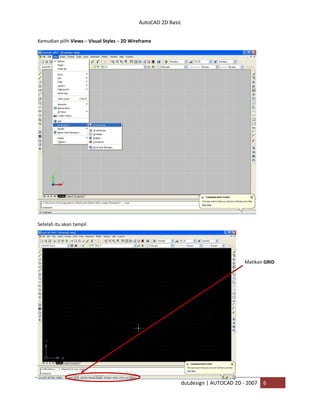

Kemudian pilih Views – Visual Styles – 2D Wireframe
Setelah itu akan tampil
Matikan GRID

AutoCAD 2D Basic

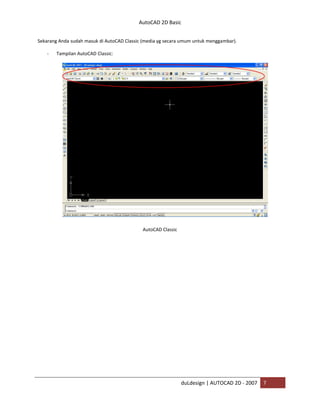

Sekarang Anda sudah masuk di AutoCAD Classic (media yg secara umum untuk menggambar).
- Tampilan AutoCAD Classic:
AutoCAD Classic

AutoCAD 2D Basic

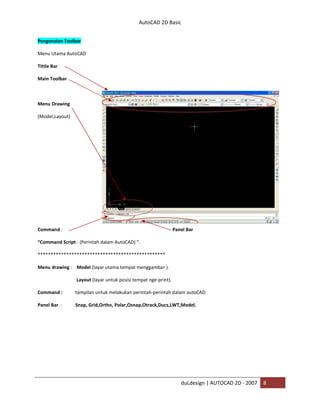

Pengenalan Toolbar
Menu Utama AutoCAD
Tittle Bar
Main Toolbar
Menu Drawing
(Model,Layout)
Command : Panel Bar
“Command Script : (Perintah dalam AutoCAD) “.
****
Menu drawing : Model (layar utama tempat menggambar ).
Layout (layar untuk posisi tempat nge-print).
Command : tampilan untuk melakukan perintah-perintah dalam autoCAD.
Panel Bar : Snap, Grid,Ortho, Polar,Osnap,Otrack,Ducs,LWT,Model.

AutoCAD 2D Basic

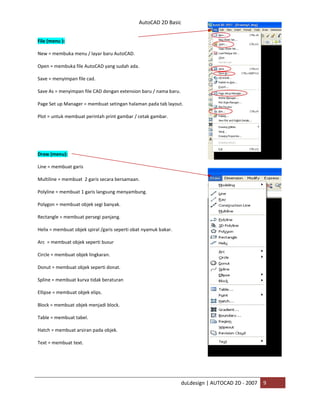

File (menu ):
New = membuka menu / layar baru AutoCAD.
Open = membuka file AutoCAD yang sudah ada.
Save = menyimpan file cad.
Save As = menyimpan file CAD dengan extension baru / nama baru.
Page Set up Manager = membuat setingan halaman pada tab layout.
Plot = untuk membuat perintah print gambar / cetak gambar.
Draw (menu):
Line = membuat garis
Multiline = membuat 2 garis secara bersamaan.
Polyline = membuat 1 garis langsung menyambung.
Polygon = membuat objek segi banyak.
Rectangle = membuat persegi panjang.
Helix = membuat objek spiral /garis seperti obat nyamuk bakar.
Arc = membuat objek seperti busur
Circle = membuat objek lingkaran.
Donut = membuat objek seperti donat.
Spline = membuat kurva tidak beraturan
Ellipse = membuat objek elips.
Block = membuat objek menjadi block.
Table = membuat tabel.
Hatch = membuat arsiran pada objek.
Text = membuat text.

AutoCAD 2D Basic

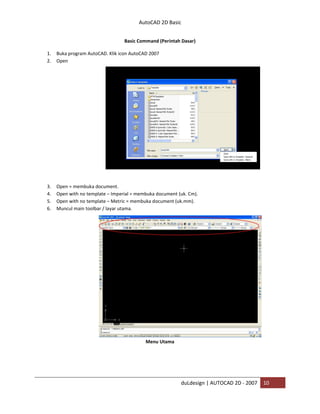

Basic Command (Perintah Dasar)
1. Buka program AutoCAD. Klik icon AutoCAD 2007
2. Open
3. Open = membuka document.
4. Open with no template – Imperial = membuka document (uk. Cm).
5. Open with no template – Metric = membuka document (uk.mm).
6. Muncul main toolbar / layar utama.
Menu Utama

AutoCAD 2D Basic

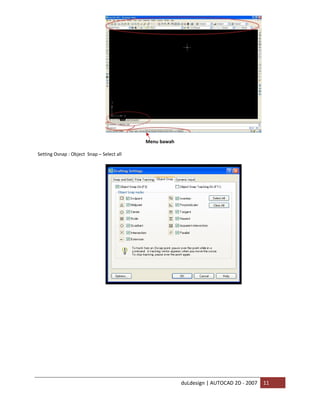

Menu bawah
Setting Osnap : Object Snap – Select all

AutoCAD 2D Basic

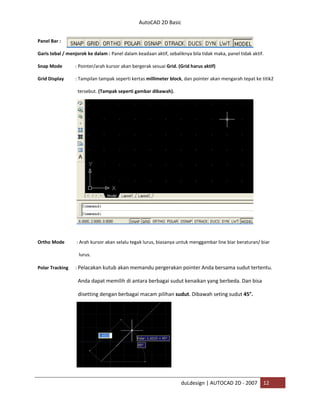

Panel Bar :
Garis tebal / menjorok ke dalam : Panel dalam keadaan aktif, sebaliknya bila tidak maka, panel tidak aktif.
Snap Mode : Pointer/arah kursor akan bergerak sesuai Grid. (Grid harus aktif)
Grid Display : Tampilan tampak seperti kertas millimeter block, dan pointer akan mengarah tepat ke titik2
tersebut. (Tampak seperti gambar dibawah).
Ortho Mode : Arah kursor akan selalu tegak lurus, biasanya untuk menggambar line biar beraturan/ biar
lurus.
Polar Tracking : Pelacakan kutub akan memandu pergerakan pointer Anda bersama sudut tertentu.
Anda dapat memilih di antara berbagai sudut kenaikan yang berbeda. Dan bisa
disetting dengan berbagai macam pilihan sudut. Dibawah seting sudut 45°.

AutoCAD 2D Basic

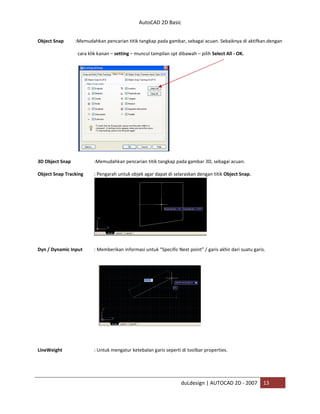

Object Snap :Memudahkan pencarian titik tangkap pada gambar, sebagai acuan. Sebaiknya di aktifkan.dengan
cara klik kanan – setting – muncul tampilan spt dibawah – pilih Select All - OK.
3D Object Snap :Memudahkan pencarian titik tangkap pada gambar 3D, sebagai acuan.
Object Snap Tracking : Pengarah untuk objek agar dapat di selaraskan dengan titik Object Snap.
Dyn / Dynamic Input : Memberikan informasi untuk “Specific Next point” / garis akhir dari suatu garis.
LineWeight : Untuk mengatur ketebalan garis seperti di toolbar properties.

AutoCAD 2D Basic

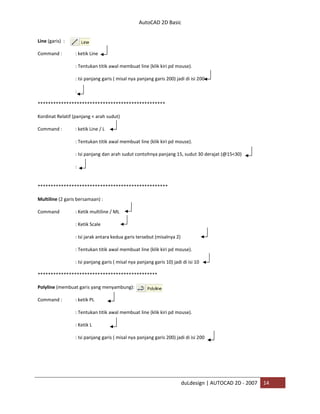

Line (garis) :
Command : : ketik Line
: Tentukan titik awal membuat line (klik kiri pd mouse).
: Isi panjang garis ( misal nya panjang garis 200) jadi di isi 200
:
****
Kordinat Relatif (panjang < arah sudut)
Command : : ketik Line / L
: Isi panjang dan arah sudut contohnya panjang 15, sudut 30 derajat (@15<30)
:

Multiline (2 garis bersamaan) :
Command : Ketik multiline / ML
: Ketik Scale
: Isi jarak antara kedua garis tersebut (misalnya 2)
*
Polyline (membuat garis yang menyambung):
Command : : ketik PL
: Ketik L

AutoCAD 2D Basic
Polygon (membuat objek segi banyak):
Untuk segi 4 / side 4
Command: : ketik polygon
: Ketik 4 (Isi jumlah sisi yg di inginkan – utk disini jumlah sisi ada 4)
: Tentukan titik awal membuat line (klik kiri pd mouse) / dalam hal ini adalah
“garis tengah” / diameter.
: Ketik C (untuk panjang sisi yang di inginkan)
: Ketik 5
“Masing2 sisi maka panjangnya jadi 10.”
*Untuk membuat segi banyak dengan nilai 3,5, dst. Isi di jumlah sisi yang diinginkan*.
*
Circle (lingkaran):
Command : : ketik C
: Klik kiri pada mouse
: Isi nilai diameter
Circle (lingkaran):Untuk membuat lingkaran dengan 3 titik / pada 3 titik / objek yg bersinggungan :
Command: : ketik C
: Ketik 3P
: Tentukan titik 1 dengan klik kiri pd mouse.
: Tentukan titik 3 dengan klik kiri pd mouse

AutoCAD 2D Basic

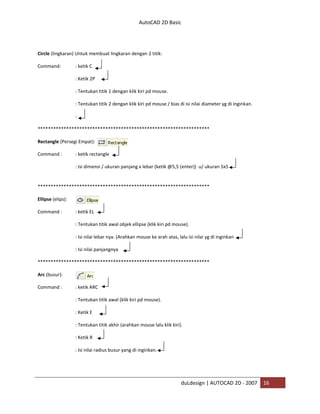

Circle (lingkaran) Untuk membuat lingkaran dengan 2 titik:
Command: : ketik C
: Ketik 2P
: Tentukan titik 2 dengan klik kiri pd mouse / bias di isi nilai diameter yg di inginkan.
:
*
Rectangle (Persegi Empat):
Command : : ketik rectangle
: Isi dimensi / ukuran panjang x lebar (ketik @5,5 (enter)) u/ ukuran 5x5
*
Ellipse (elips):
Command : : ketik EL
: Tentukan titik awal objek ellipse (klik kiri pd mouse).
: Isi nilai lebar nya. (Arahkan mouse ke arah atas, lalu isi nilai yg di inginkan
: Isi nilai panjangnya
*
Arc (busur):
Command : : ketik ARC
: Tentukan titik awal (klik kiri pd mouse).
: Ketik E
: Tentukan titik akhir (arahkan mouse lalu klik kiri).
: Ketik R
: Isi nilai radius busur yang di inginkan.

AutoCAD 2D Basic

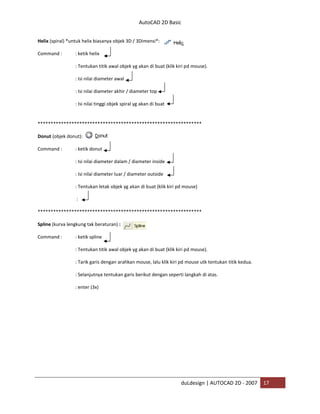

Helix (spiral) *untuk helix biasanya objek 3D / 3Dimensi*:
Command : : ketik helix
: Tentukan titik awal objek yg akan di buat (klik kiri pd mouse).
: Isi nilai diameter awal
: Isi nilai diameter akhir / diameter top
: Isi nilai tinggi objek spiral yg akan di buat
***
Donut (objek donut):
Command : : ketik donut
: Isi nilai diameter dalam / diameter inside
: Isi nilai diameter luar / diameter outside
: Tentukan letak objek yg akan di buat (klik kiri pd mouse)
:
***
Spline (kurva lengkung tak beraturan) :
Command : : ketik spline
: Tentukan titik awal objek yg akan di buat (klik kiri pd mouse).
: Tarik garis dengan arahkan mouse, lalu klik kiri pd mouse utk tentukan titik kedua.
: Selanjutnya tentukan garis berikut dengan seperti langkah di atas.
: enter (3x)

AutoCAD 2D Basic

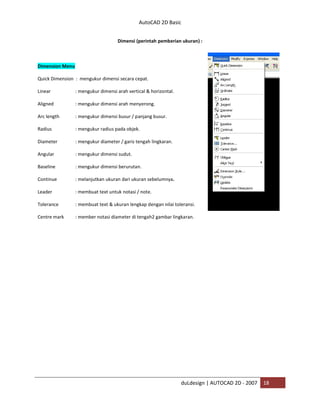

Dimensi (perintah pemberian ukuran) :
Dimension Menu
Quick Dimension : mengukur dimensi secara cepat.
Linear : mengukur dimensi arah vertical & horizontal.
Aligned : mengukur dimensi arah menyerong.
Arc length : mengukur dimensi busur / panjang busur.
Radius : mengukur radius pada objek.
Diameter : mengukur diameter / garis tengah lingkaran.
Angular : mengukur dimensi sudut.
Baseline : mengukur dimensi berurutan.
Continue : melanjutkan ukuran dari ukuran sebelumnya.
Leader : membuat text untuk notasi / note.
Tolerance : membuat text & ukuran lengkap dengan nilai toleransi.
Centre mark : member notasi diameter di tengah2 gambar lingkaran.

AutoCAD 2D Basic

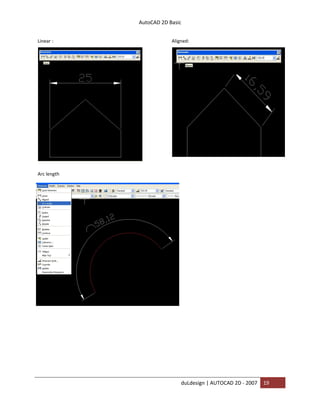

Linear : Aligned:
Arc length

AutoCAD 2D Basic

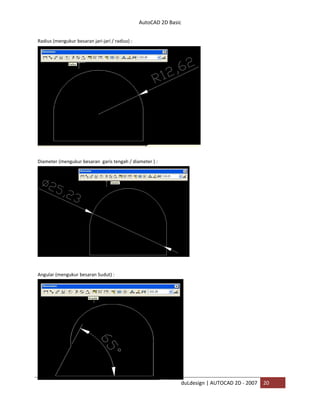

Radius (mengukur besaran jari-jari / radius) :
Diameter (mengukur besaran garis tengah / diameter ) :
Angular (mengukur besaran Sudut) :

AutoCAD 2D Basic

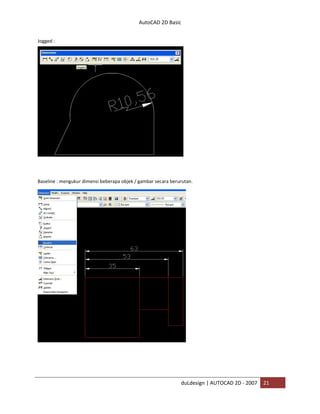

Jogged :
Baseline : mengukur dimensi beberapa objek / gambar secara berurutan.

AutoCAD 2D Basic

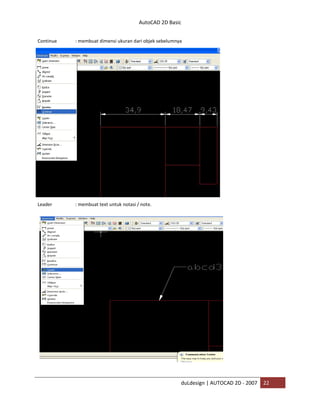

Continue : membuat dimensi ukuran dari objek sebelumnya
Leader : membuat text untuk notasi / note.

AutoCAD 2D Basic

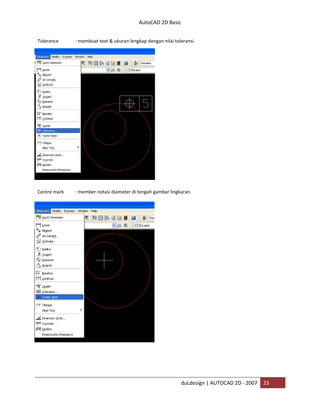

Tolerance : membuat text & ukuran lengkap dengan nilai toleransi.
Centre mark : member notasi diameter di tengah gambar lingkaran.

AutoCAD 2D Basic

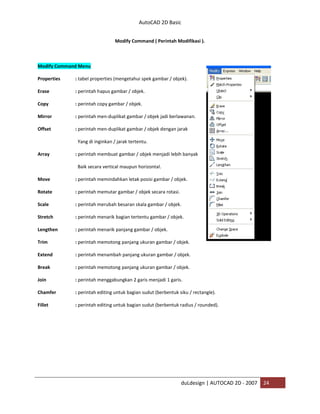

Modify Command ( Perintah Modifikasi ).
Modify Command Menu
Properties : tabel properties (mengetahui spek gambar / objek).
Erase : perintah hapus gambar / objek.
Copy : perintah copy gambar / objek.
Mirror : perintah men-duplikat gambar / objek jadi berlawanan.
Offset : perintah men-duplikat gambar / objek dengan jarak
Yang di inginkan / jarak tertentu.
Array : perintah membuat gambar / objek menjadi lebih banyak
Baik secara vertical maupun horizontal.

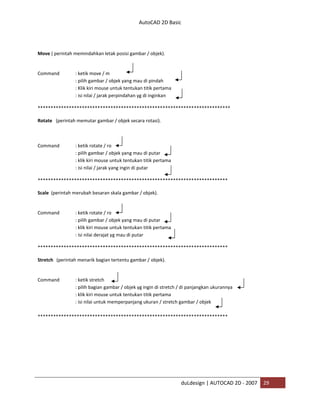

Move : perintah memindahkan letak posisi gambar / objek.
Rotate : perintah memutar gambar / objek secara rotasi.
Scale : perintah merubah besaran skala gambar / objek.
Stretch : perintah menarik bagian tertentu gambar / objek.

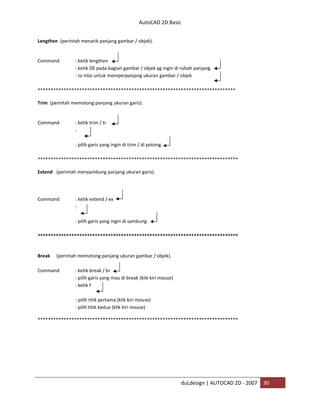

Lengthen : perintah menarik panjang gambar / objek.
Trim : perintah memotong panjang ukuran gambar / objek.
Extend : perintah menambah panjang ukuran gambar / objek.
Break : perintah memotong panjang ukuran gambar / objek.
Join : perintah menggabungkan 2 garis menjadi 1 garis.

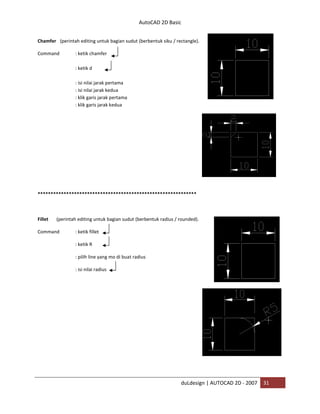

Chamfer : perintah editing untuk bagian sudut (berbentuk siku / rectangle).
Fillet : perintah editing untuk bagian sudut (berbentuk radius / rounded).

AutoCAD 2D Basic

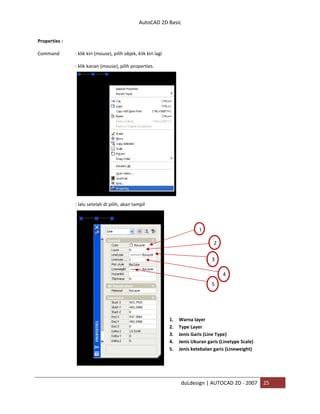

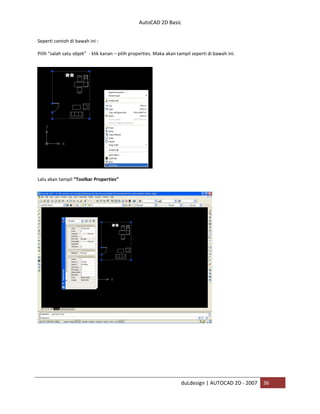

Properties :
Command : klik kiri (mouse), pilih objek, klik kiri lagi
: klik kanan (mouse), pilih properties.
: lalu setelah di pilih, akan tampil
1. Warna layer
2. Type Layer
3. Jenis Garis (Line Type)
4. Jenis Ukuran garis (Linetype Scale)
5. Jenis ketebalan garis (Lineweight)
1
2
3
4
5

AutoCAD 2D Basic

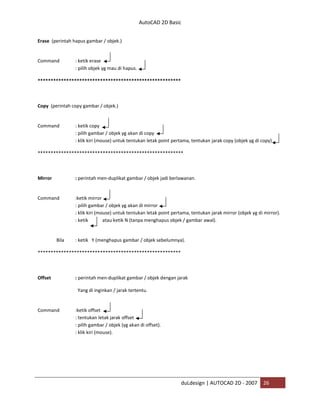

Erase (perintah hapus gambar / objek.)
Command : ketik erase
: pilih objek yg mau di hapus.

Copy (perintah copy gambar / objek.)
Command : ketik copy
: pilih gambar / objek yg akan di copy
: klik kiri (mouse) untuk tentukan letak point pertama, tentukan jarak copy (objek yg di copy)
*
Mirror : perintah men-duplikat gambar / objek jadi berlawanan.
Command :ketik mirror
: pilih gambar / objek yg akan di mirror
: klik kiri (mouse) untuk tentukan letak point pertama, tentukan jarak mirror (objek yg di mirror).
: ketik atau ketik N (tanpa menghapus objek / gambar awal).
Bila : ketik Y (menghapus gambar / objek sebelumnya).

Offset : perintah men-duplikat gambar / objek dengan jarak
Yang di inginkan / jarak tertentu.
Command :ketik offset
: tentukan letak jarak offset
: pilih gambar / objek (yg akan di offset).
: klik kiri (mouse).

AutoCAD 2D Basic

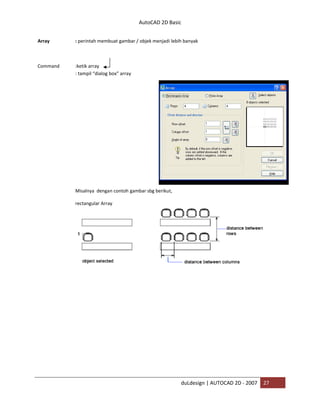

Array : perintah membuat gambar / objek menjadi lebih banyak
Command :ketik array
: tampil “dialog box” array
Misalnya dengan contoh gambar sbg berikut,
rectangular Array

AutoCAD 2D Basic

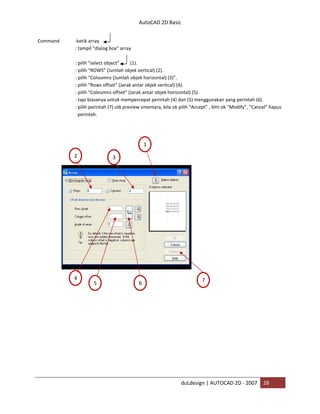

Command :ketik array
: tampil “dialog box” array
: pilih “select object” (1).
: pilih “ROWS” (Jumlah objek vertical) (2).
: pilih “Coloumns (Jumlah objek horizontal) (3)”.
: pilih “Rows offset” (Jarak antar objek vertical) (4).
: pilih “Coloumns offset” (Jarak antar objek horizontal) (5).
: tapi biasanya untuk mempercepat perintah (4) dan (5) menggunakan yang perintah (6).
: pilih perintah (7) utk preview smentara, bila ok pilih “Accept” , blm ok “Modify”, “Cancel” hapus
perintah.
1
32
4
5 6
7

AutoCAD 2D Basic
Move ( perintah memindahkan letak posisi gambar / objek).
Command : ketik move / m
: pilih gambar / objek yang mau di pindah
: Klik kiri mouse untuk tentukan titik pertama
: isi nilai / jarak perpindahan yg di inginkan
****
Rotate (perintah memutar gambar / objek secara rotasi).
Command : ketik rotate / ro
: pilih gambar / objek yang mau di putar
: klik kiri mouse untuk tentukan titik pertama
: isi nilai / jarak yang ingin di putar
***
Scale (perintah merubah besaran skala gambar / objek).
Command : ketik rotate / ro
: pilih gambar / objek yang mau di putar
: isi nilai derajat yg mau di putar
***
Stretch (perintah menarik bagian tertentu gambar / objek).
Command : ketik stretch
: pilih bagian gambar / objek yg ingin di stretch / di panjangkan ukurannya
: isi nilai untuk memperpanjang ukuran / stretch gambar / objek
***

AutoCAD 2D Basic
Lengthen (perintah menarik panjang gambar / objek).
Command : ketik lengthen
: ketik DE pada bagian gambar / objek yg ingin di rubah panjang.
: isi nilai untuk memperpanjang ukuran gambar / objek
*
Trim (perintah memotong panjang ukuran garis).
Command : ketik trim / tr
:
: pilih garis yang ingin di trim / di potong.
**
Extend (perintah menyambung panjang ukuran garis).
Command : ketik extend / ex
:
: pilih garis yang ingin di sambung.
**
Break (perintah memotong panjang ukuran gambar / objek).
Command : ketik break / br
: pilih garis yang mau di break (klik kiri mouse)
: ketik f
: pilih titik pertama (klik kiri mouse)
: pilih titik kedua (klik kiri mouse)
**

AutoCAD 2D Basic
Chamfer (perintah editing untuk bagian sudut (berbentuk siku / rectangle).
Command : ketik chamfer
: ketik d
: isi nilai jarak pertama
: isi nilai jarak kedua
: klik garis jarak pertama
: klik garis jarak kedua
*
Fillet (perintah editing untuk bagian sudut (berbentuk radius / rounded).
Command : ketik fillet
: ketik R
: pilih line yang mo di buat radius
: isi nilai radius

AutoCAD 2D Basic

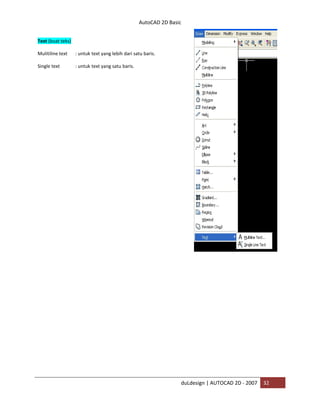

Text (buat teks)
Mulitiline text : untuk text yang lebih dari satu baris.
Single text : untuk text yang satu baris.

AutoCAD 2D Basic

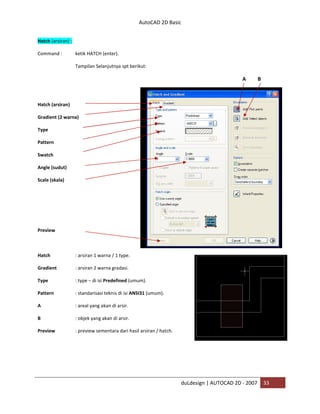

Hatch (arsiran) :
Command : ketik HATCH (enter).
Tampilan Selanjutnya spt berikut:
A B
Hatch (arsiran)
Gradient (2 warna)
Type
Pattern
Swatch
Angle (sudut)
Scale (skala)
Preview
Hatch : arsiran 1 warna / 1 type.
Gradient : arsiran 2 warna gradasi.
Type : type – di isi Predefined (umum).
Pattern : standarisasi teknis di isi ANSI31 (umum).
A : areal yang akan di arsir.
B : objek yang akan di arsir.
Preview : preview sementara dari hasil arsiran / hatch.

AutoCAD 2D Basic

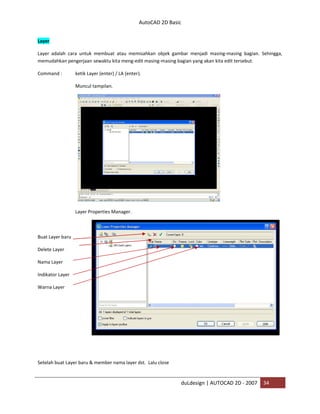

Layer
Layer adalah cara untuk membuat atau memisahkan objek gambar menjadi masing-masing bagian. Sehingga,
memudahkan pengerjaan sewaktu kita meng-edit masing-masing bagian yang akan kita edit tersebut.
Command : ketik Layer (enter) / LA (enter).
Muncul tampilan.
Layer Properties Manager.
Buat Layer baru
Delete Layer
Nama Layer
Indikator Layer
Warna Layer
Setelah buat Layer baru & member nama layer dst. Lalu close

AutoCAD 2D Basic

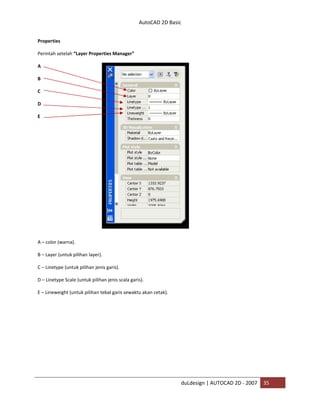

Properties
Perintah setelah “Layer Properties Manager”
A
B
C
D
E
A – color (warna).
B – Layer (untuk pilihan layer).
C – Linetype (untuk pilihan jenis garis).
D – Linetype Scale (untuk pilihan jenis scala garis).
E – Lineweight (untuk pilihan tebal garis sewaktu akan cetak).

AutoCAD 2D Basic
Seperti contoh di bawah ini :
Pilih “salah satu objek” - klik kanan – pilih properties. Maka akan tampil seperti di bawah ini.
Lalu akan tampil “Toolbar Properties”

AutoCAD 2D Basic

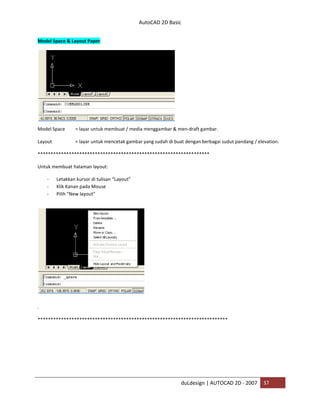

Model Space & Layout Paper
Model Space = layar untuk membuat / media menggambar & men-draft gambar.
Layout = layar untuk mencetak gambar yang sudah di buat dengan berbagai sudut pandang / elevation.
*
Untuk membuat halaman layout:
- Letakkan kursor di tulisan “Layout”
- Klik Kanan pada Mouse
- Pilih “New layout”
.
***

AutoCAD 2D Basic

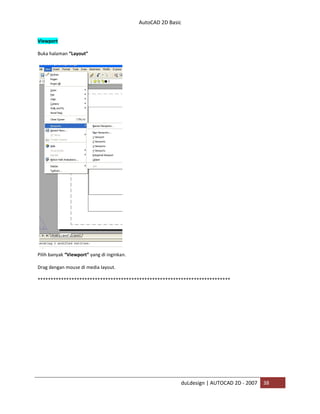

Viewport
Buka halaman “Layout”
Pilih banyak “Viewport” yang di inginkan.
Drag dengan mouse di media layout.
****

AutoCAD 2D Basic

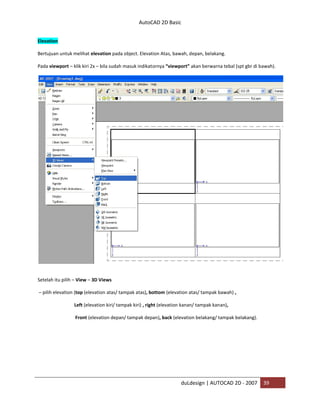

Elevation
Bertujuan untuk melihat elevation pada object. Elevation Atas, bawah, depan, belakang.
Pada viewport – klik kiri 2x – bila sudah masuk indikatornya “viewport” akan berwarna tebal (spt gbr di bawah).
Setelah itu pilih – View – 3D Views
– pilih elevation (top (elevation atas/ tampak atas), bottom (elevation atas/ tampak bawah) ,
Left (elevation kiri/ tampak kiri) , right (elevation kanan/ tampak kanan),
Front (elevation depan/ tampak depan), back (elevation belakang/ tampak belakang).

AutoCAD 2D Basic

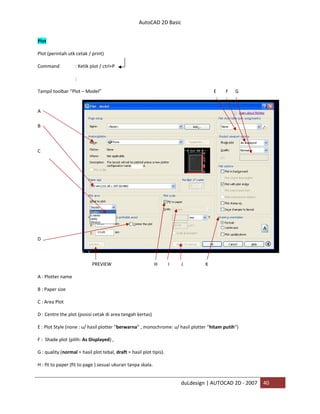

Plot
Plot (perintah utk cetak / print)
Command : Ketik plot / ctrl+P
:
Tampil toolbar “Plot – Model” E F G
A
B
C
D
PREVIEW H I J K
A : Plotter name
B : Paper size
C : Area Plot
D : Centre the plot (posisi cetak di area tengah kertas)
E : Plot Style (none : u/ hasil plotter “berwarna” , monochrome: u/ hasil plotter “hitam putih”)
F : Shade plot (pilih: As Displayed) ,
G : quality (normal = hasil plot tebal, draft = hasil plot tipis).
H : fit to paper (fit to page ) sesuai ukuran tanpa skala.

AutoCAD 2D Basic

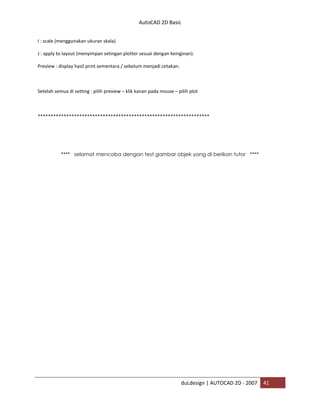

I : scale (menggunakan ukuran skala)
J : apply to layout (menyimpan setingan plotter sesuai dengan keinginan).
Preview : display hasil print sementara / sebelum menjadi cetakan.
Setelah semua di setting : pilih preview – klik kanan pada mouse – pilih plot
*
**** selamat mencoba dengan test gambar objek yang di berikan tutor ****

�ݺ�ߣ

Autocad 2d - 2007 - publish

More Related Content

Viewers also liked (7)

Autocad 2d - 2007 - publish
