Azure Global Seoul 2022에서 진행한 세션 자료입니다.
Azure Global(2022)-by-ZIGI-배포용.pdf
- 1. Azure 네트워크 어디까지 알아봤니? ZIGISPACE.NET Blog 고 재 성 : ZIGI(지기) Microsoft MVP

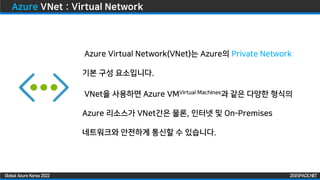

- 2. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : Virtual Network Private Network

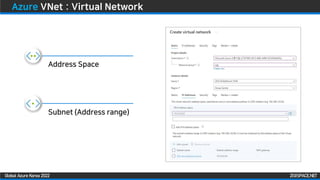

- 3. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : Virtual Network Address Space Subnet (Address range)

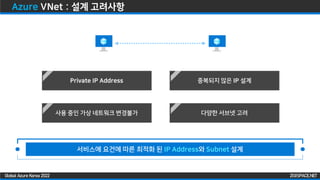

- 4. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 설계 고려사항 서비스에 요건에 따른 최적화 된 IP Address와 Subnet 설계 중복되지 않은 IP 설계 Private IP Address 사용 중인 가상 네트워크 변경불가 다양한 서브넷 고려

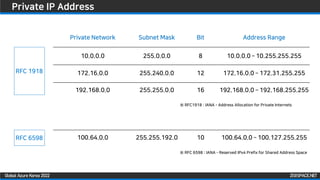

- 5. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Private IP Address RFC 1918 Private Network Subnet Mask Bit Address Range 172.16.0.0 255.240.0.0 12 172.16.0.0 – 172.31.255.255 192.168.0.0 255.255.0.0 16 192.168.0.0 – 192.168.255.255 10.0.0.0 255.0.0.0 8 10.0.0.0 – 10.255.255.255 100.64.0.0 255.255.192.0 10 100.64.0.0 – 100.127.255.255 RFC 6598 ※ RFC1918 : IANA - Address Allocation for Private Internets ※ RFC 6598 : IANA – Reserved IPv4 Prefix for Shared Address Space

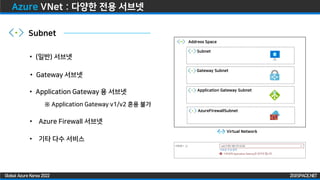

- 6. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 다양한 전용 서브넷 • (일반) 서브넷 • Gateway 서브넷 • Application Gateway 용 서브넷 ※ Application Gateway v1/v2 혼용 불가 • Azure Firewall 서브넷 Subnet Address Space Gateway Subnet Application Gateway Subnet AzureFirewallSubnet Virtual Network Subnet • 기타 다수 서비스

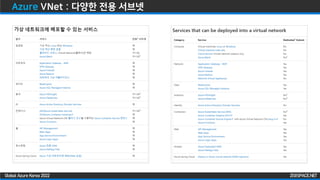

- 7. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 다양한 전용 서브넷
- 10. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 라우팅 테이블이란? 목적지(네트워크) 여기로(Next Hop) 어떤 로 가려면 로 가세요
- 11. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure 라우팅 • • 【 Azure Default 】 Prefix Next hop 가상 네트워크에서 고유한 접두사 가상 네트워크 0.0.0.0/0 인터넷 10.0.0.0/8 - 192.168.0.0/16 - 100.64.0.0/10 - • Azure Default • Optional Default Route • Static Route • Border Gateway Protocol - Virtual Private Network 선택 - ExpressRoute 필수 【 Optional Default Route 】 Address Prefixes Next hop type 가상 네트워크에서 고유한 접두사 VNet Peering On-Premise에서 BGP를 통해서 광고 받거나, Local Network Gateway에 설정된 네트워크 Virtual Network Gateway Multiple Virtual Network Service Endpoint System Route User Defined Route

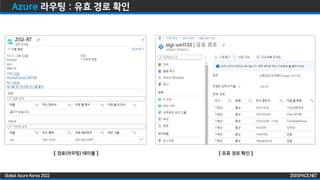

- 12. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure 라우팅 : 유효 경로 확인 【 경로(라우팅) 테이블 】 【 유효 경로 확인 】

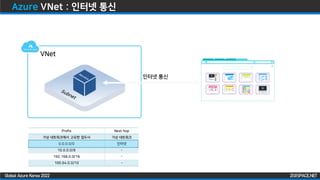

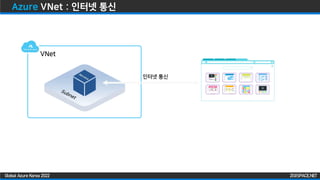

- 13. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 인터넷 통신 VNet 인터넷 통신

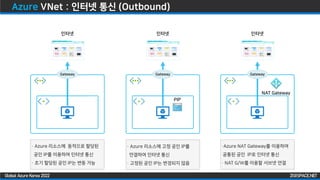

- 14. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 · Azure 리소스에 고정 공인 IP를 연결하여 인터넷 통신 · 고정된 공인 IP는 변경되지 않음 Azure VNet : 인터넷 통신 (Outbound) Gateway 인터넷 Gateway 인터넷 Gateway 인터넷 PIP · Azure 리소스에 동적으로 할당된 공인 IP를 이용하여 인터넷 통신 · 초기 할당된 공인 IP는 변동 가능 NAT Gateway ·Azure NAT Gateway를 이용하여 공통된 공인 IP로 인터넷 통신 · NAT G/W를 이용할 서브넷 연결

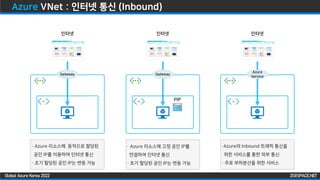

- 15. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 인터넷 통신 (Inbound) Gateway 인터넷 Azure Service 인터넷 Gateway 인터넷 PIP · Azure 리소스에 고정 공인 IP를 연결하여 인터넷 통신 · 초기 할당된 공인 IP는 변동 가능 · Azure 리소스에 동적으로 할당된 공인 IP를 이용하여 인터넷 통신 · 초기 할당된 공인 IP는 변동 가능 ·Azure의 Inbound 트래픽 통신을 위한 서비스를 통한 외부 통신 · 주로 부하분산을 위한 서비스

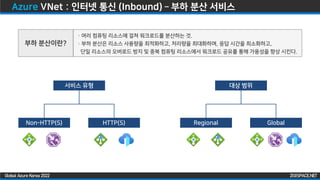

- 16. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 인터넷 통신 (Inbound) – 부하 분산 서비스 · 여러 컴퓨팅 리소스에 걸쳐 워크로드를 분산하는 것. · 부하 분산은 리소스 사용량을 최적화하고, 처리량을 최대화하며, 응답 시간을 최소화하고, 단일 리소스의 오버로드 방지 및 중복 컴퓨팅 리소스에서 워크로드 공유를 통해 가용성을 향상 시킨다. 부하 분산이란? 대상 범위 서비스 유형 Non-HTTP(S) HTTP(S) Regional Global

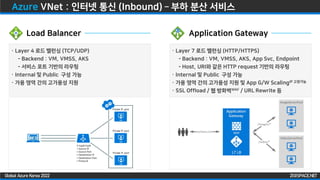

- 17. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 인터넷 통신 (Inbound) – 부하 분산 서비스 Load Balancer Application Gateway · Layer 4 로드 밸런싱 (TCP/UDP) - Backend : VM, VMSS, AKS - 서비스 포트 기반의 라우팅 · Internal 및 Public 구성 가능 · 가용 영역 간의 고가용성 지원 · Layer 7 로드 밸런싱 (HTTP/HTTPS) - Backend : VM, VMSS, AKS, App Svc, Endpoint - Host, URI와 같은 HTTP request 기반의 라우팅 · Internal 및 Public 구성 가능 · 가용 영역 간의 고가용성 지원 및 App G/W ScalingIP 고정가능 · SSL Offload / 웹 방화벽WAF / URL Rewrite 등

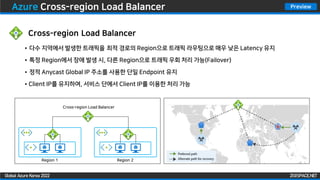

- 18. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Preview Azure Cross-region Load Balancer Cross-region Load Balancer • 다수 지역에서 발생한 트래픽을 최적 경로의 Region으로 트래픽 라우팅으로 매우 낮은 Latency 유지 • 특정 Region에서 장애 발생 시, 다른 Region으로 트래픽 우회 처리 가능(Failover) • 정적 Anycast Global IP 주소를 사용한 단일 Endpoint 유지 • Client IP를 유지하여, 서비스 단에서 Client IP를 이용한 처리 가능 Cross-region Load Balancer Region 1 Region 2

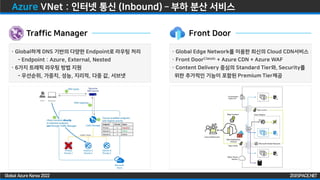

- 19. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 인터넷 통신 (Inbound) – 부하 분산 서비스 Traffic Manager Front Door · Global하게 DNS 기반의 다양한 Endpoint로 라우팅 처리 - Endpoint : Azure, External, Nested · 6가지 트래픽 라우팅 방법 지원 - 우선순위, 가중치, 성능, 지리적, 다중 값, 서브넷 · Global Edge Network를 이용한 최신의 Cloud CDN서비스 · Front DoorClassic + Azure CDN + Azure WAF · Content Delivery 중심의 Standard Tier와, Security를 위한 추가적인 기능이 포함된 Premium Tier제공

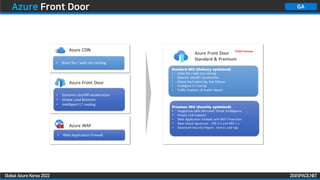

- 20. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 GA Azure Front Door
- 21. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : 인터넷 통신 VNet 인터넷 통신

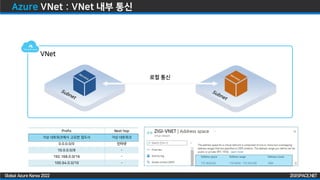

- 22. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : VNet 내부 통신 VNet 로컬 통신

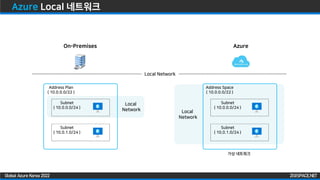

- 23. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Local Network Local Network Azure Local 네트워크 On-Premises Azure Local Network 가상 네트워크 Address Space ( 10.0.0.0/22 ) Subnet ( 10.0.0.0/24 ) Subnet ( 10.0.1.0/24 ) Subnet ( 10.0.0.0/24 ) Subnet ( 10.0.1.0/24 ) Address Plan ( 10.0.0.0/22 )
- 24. 가상 네트워크 간의 연동 Connectivity

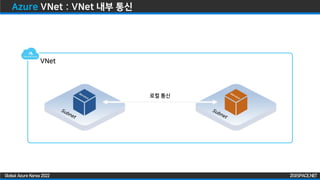

- 25. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : VNet 내부 통신 VNet 로컬 통신

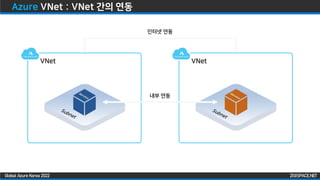

- 26. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure VNet : VNet 간의 연동 VNet VNet 인터넷 연동 내부 연동

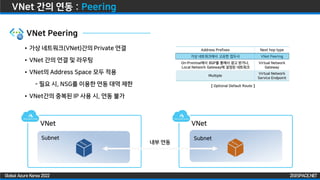

- 27. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 VNet 간의 연동 : Peering VNet VNet Subnet Subnet 내부 연동 • 가상 네트워크(VNet)간의 Private 연결 • VNet 간의 연결 및 라우팅 • VNet의 Address Space 모두 적용 - 필요 시, NSG를 이용한 연동 대역 제한 • VNet간의 중복된 IP 사용 시, 연동 불가 VNet Peering

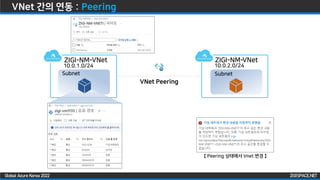

- 28. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 VNet 간의 연동 : Peering VNet VNet Subnet Subnet 10.0.1.0/24 ZIGI-NM- 10.0.2.0/24 ZIGI-NM- VNet Peering 【 Peering 상태에서 Vnet 변경 】

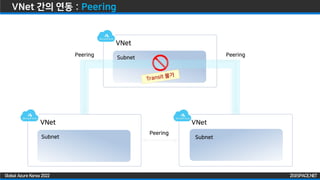

- 29. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 VNet Subnet VNet 간의 연동 : Peering VNet Subnet VNet Subnet Peering Peering Peering

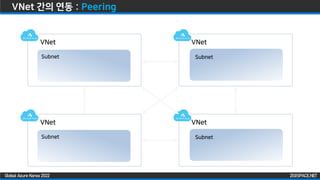

- 30. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 VNet 간의 연동 : Peering VNet Subnet VNet Subnet VNet Subnet VNet Subnet

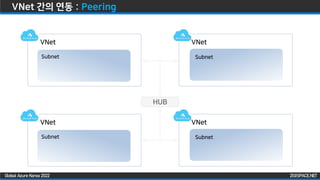

- 31. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 VNet 간의 연동 : Peering VNet Subnet VNet Subnet VNet Subnet VNet Subnet HUB

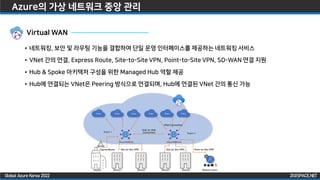

- 32. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure의 가상 네트워크 중앙 관리 Virtual WAN • 네트워킹, 보안 및 라우팅 기능을 결합하여 단일 운영 인터페이스를 제공하는 네트워킹 서비스 • VNet 간의 연결, Express Route, Site-to-Site VPN, Point-to-Site VPN, SD-WAN 연결 지원 • Hub & Spoke 아키텍처 구성을 위한 Managed Hub 역할 제공 • Hub에 연결되는 VNet은 Peering 방식으로 연결되며, Hub에 연결된 VNet 간의 통신 가능

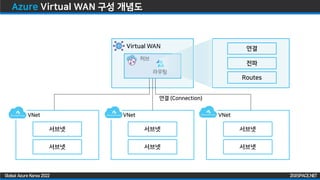

- 33. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Virtual WAN 구성 개념도 서브넷 VNet 서브넷 연결 (Connection) 서브넷 VNet 서브넷 서브넷 VNet 서브넷 Virtual WAN 허브 라우팅 연결 전파 Routes

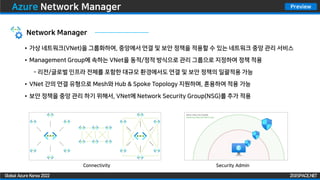

- 34. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Preview Azure Network Manager Network Manager • 가상 네트워크(VNet)을 그룹화하여, 중앙에서 연결 및 보안 정책을 적용할 수 있는 네트워크 중앙 관리 서비스 • Management Group에 속하는 VNet을 동적/정적 방식으로 관리 그룹으로 지정하여 정책 적용 - 리전/글로벌 인프라 전체를 포함한 대규모 환경에서도 연결 및 보안 정책의 일괄적용 가능 • VNet 간의 연결 유형으로 Mesh와 Hub & Spoke Topology 지원하며, 혼용하여 적용 가능 • 보안 정책을 중앙 관리 하기 위해서, VNet에 Network Security Group(NSG)를 추가 적용 Connectivity Security Admin

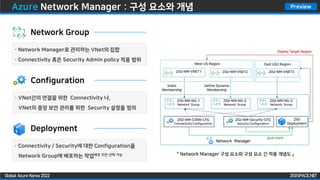

- 35. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Preview Azure Network Manager : 구성 요소와 개념 『 Network Manager 구성 요소와 구성 요소 간 적용 개념도 』 Network Group · Network Manager로 관리하는 VNet의 집합 · Connectivity 혹은 Security Admin policy 적용 범위 Configuration · VNet간의 연결을 위한 Connectivity 나, VNet의 중앙 보안 관리를 위한 Security 설정을 정의 Deployment · Connectivity / Security에 대한 Configuration을 Network Group에 배포하는 작업배포 리전 선택 가능

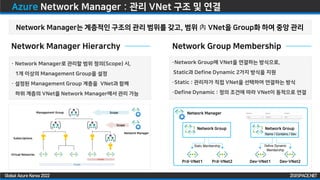

- 36. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Network Manager : 관리 VNet 구조 및 연결 Network Manager Hierarchy Network Group Membership · Network Manager로 관리할 범위 정의(Scope) 시, 1개 이상의 Management Group을 설정 · 설정된 Management Group 계층을 VNet과 함께 하위 계층의 VNet을 Network Manager에서 관리 가능 ·Network Group에 VNet을 연결하는 방식으로, Static과 Define Dynamic 2가지 방식을 지원 ·Static : 관리자가 직접 VNet을 선택하여 연결하는 방식 ·Define Dynamic : 정의 조건에 따라 VNet이 동적으로 연결 Network Manager는 계층적인 구조의 관리 범위를 갖고, 범위 內 VNet을 Group화 하여 중앙 관리 Network Manager Network Group Prd-VNet1 Prd-VNet2 Network Group Dev-VNet1 Dev-VNet2 Static Membership Define Dynamic Membership Name / Contains / Dev

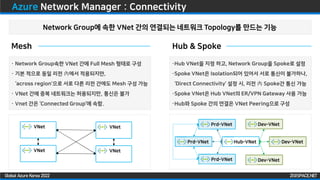

- 37. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Network Manager : Connectivity Mesh Hub & Spoke · Network Group속한 VNet 간에 Full Mesh 형태로 구성 · 기본 적으로 동일 리전 內에서 적용되지만, ‘across region’으로 서로 다른 리전 간에도 Mesh 구성 가능 · VNet 간에 중복 네트워크는 허용되지만, 통신은 불가 · Vnet 간은 ‘Connected Group’에 속함. ·Hub VNet을 지정 하고, Network Group을 Spoke로 설정 ·Spoke VNet은 Isolation되어 있어서 서로 통신이 불가하나, ‘Direct Connectivity’ 설정 시, 리전 內 Spoke간 통신 가능 ·Spoke VNet은 Hub VNet의 ER/VPN Gateway 사용 가능 ·Hub와 Spoke 간의 연결은 VNet Peering으로 구성 Network Group에 속한 VNet 간의 연결되는 네트워크 Topology를 만드는 기능 VNet VNet VNet VNet Hub-VNet Prd-VNet Prd-VNet Prd-VNet Dev-VNet Dev-VNet Dev-VNet

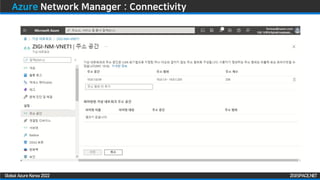

- 38. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Network Manager : Connectivity

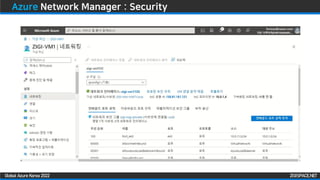

- 39. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Network Manager : Security
- 40. Hybrid Cloud를 위한 Connectivity

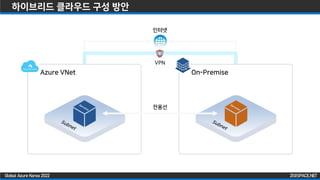

- 41. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 하이브리드 클라우드 구성 방안 Azure VNet On-Premise 전용선 인터넷 VPN

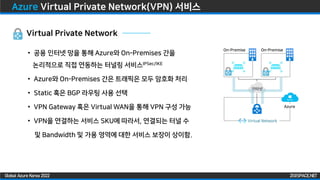

- 42. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Virtual Private Network(VPN) 서비스 Azure On-Premise On-Premise Virtual Network • 공용 인터넷 망을 통해 Azure와 On-Premises 간을 논리적으로 직접 연동하는 터널링 서비스IPSec/IKE • Azure와 On-Premises 간은 트래픽은 모두 암호화 처리 • Static 혹은 BGP 라우팅 사용 선택 • VPN Gateway 혹은 Virtual WAN을 통해 VPN 구성 가능 • VPN을 연결하는 서비스 SKU에 따라서, 연결되는 터널 수 및 Bandwidth 및 가용 영역에 대한 서비스 보장이 상이함. Virtual Private Network 인터넷

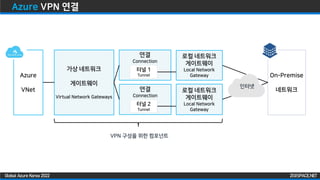

- 43. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 연결 Connection Azure VPN 연결 연결 Connection 가상 네트워크 게이트웨이 Virtual Network Gateways Azure VNet 터널 2 Tunnel 터널 1 Tunnel 로컬 네트워크 게이트웨이 Local Network Gateway On-Premise 네트워크 VPN 구성을 위한 컴포넌트 로컬 네트워크 게이트웨이 Local Network Gateway 인터넷

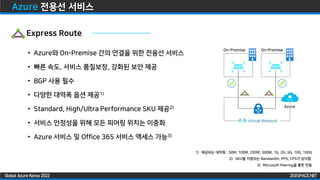

- 44. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure 전용선 서비스 Azure On-Premise On-Premise 1) 제공되는 대역폭 : 50M, 100M, 200M, 500M, 1G, 2G, 5G, 10G, 100G 2) SKU별 지원되는 Bandwidth, PPS, CPS가 상이함. 3) Microsoft Peering을 통한 연동 Virtual Network • Azure와 On-Premise 간의 연결을 위한 전용선 서비스 • 빠른 속도, 서비스 품질보장, 강화된 보안 제공 • BGP 사용 필수 • 다양한 대역폭 옵션 제공1) • Standard, High/Ultra Performance SKU 제공2) • 서비스 안정성을 위해 모든 피어링 위치는 이중화 • Azure 서비스 및 Office 365 서비스 액세스 가능3) Express Route

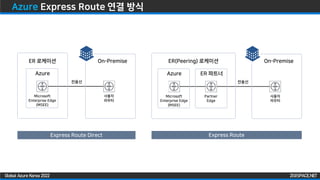

- 45. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Express Route 연결 방식 Microsoft Enterprise Edge (MSEE) 사용자 라우터 Partner Edge 전용선 On-Premise ER(Peering) 로케이션 ER 파트너 Azure Express Route Microsoft Enterprise Edge (MSEE) 사용자 라우터 전용선 On-Premise ER 로케이션 Azure Express Route Direct

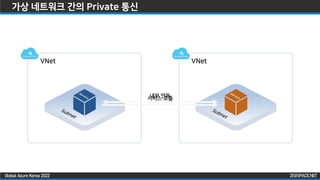

- 47. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 가상 네트워크 간의 Private 통신 VNet VNet 내부 연동 서비스 호출

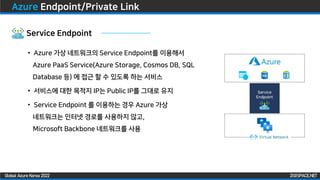

- 48. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Endpoint/Private Link • Azure 가상 네트워크의 Service Endpoint를 이용해서 Azure PaaS Service(Azure Storage, Cosmos DB, SQL Database 등) 에 접근 할 수 있도록 하는 서비스 • 서비스에 대한 목적지 IP는 Public IP를 그대로 유지 • Service Endpoint 를 이용하는 경우 Azure 가상 네트워크는 인터넷 경로를 사용하지 않고, Microsoft Backbone 네트워크를 사용 Virtual Network Service Endpoint

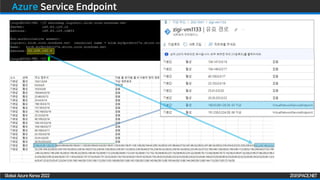

- 49. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Service Endpoint

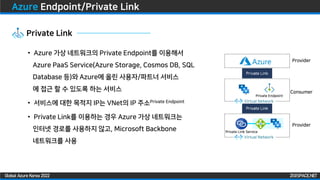

- 50. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Endpoint/Private Link • Azure 가상 네트워크의 Private Endpoint를 이용해서 Azure PaaS Service(Azure Storage, Cosmos DB, SQL Database 등)와 Azure에 올린 사용자/파트너 서비스 에 접근 할 수 있도록 하는 서비스 • 서비스에 대한 목적지 IP는 VNet의 IP 주소Private Endpoint • Private Link를 이용하는 경우 Azure 가상 네트워크는 인터넷 경로를 사용하지 않고, Microsoft Backbone 네트워크를 사용 Consumer Provider Provider Private Endpoint Private Link Service Virtual Network Virtual Network Private Link

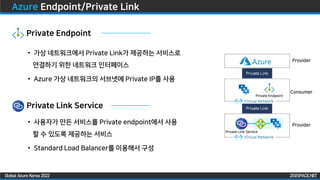

- 51. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Endpoint/Private Link • 가상 네트워크에서 Private Link가 제공하는 서비스로 연결하기 위한 네트워크 인터페이스 • Azure 가상 네트워크의 서브넷에 Private IP를 사용 Virtual Network Consumer Virtual Network Provider Provider • 사용자가 만든 서비스를 Private endpoint에서 사용 할 수 있도록 제공하는 서비스 • Standard Load Balancer를 이용해서 구성 Private Link Service Private Endpoint Private Endpoint Private Link Service

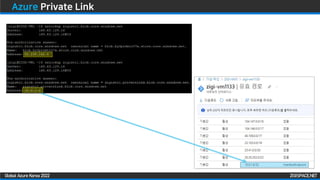

- 52. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Azure Private Link

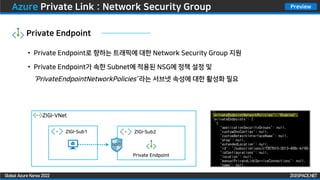

- 53. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Preview Azure Private Link : Network Security Group • Private Endpoint로 향하는 트래픽에 대한 Network Security Group 지원 • Private Endpoint가 속한 Subnet에 적용된 NSG에 정책 설정 및 ’PrivateEndpointNetworkPolicies’ 라는 서브넷 속성에 대한 활성화 필요 Private Endpoint ZIGI-VNet ZIGI-Sub1 ZIGI-Sub2 Private Endpoint

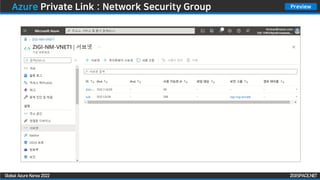

- 54. ZIGISPACE.NET ZIGISPACE.NET Global Azure Korea 2022 Preview Azure Private Link : Network Security Group
