Dokumen tersebut membahas tentang pengertian dasar perpindahan panas, yang terjadi karena adanya perbedaan suhu antar benda atau material. Perpindahan panas dapat terjadi melalui radiasi, konduksi, atau konveksi, bergantung pada sifat material dan kondisinya. Ilmu perpindahan panas mempelajari laju alih panas di berbagai kondisi.
Bab 1 pengertian dasar perpindahan panas

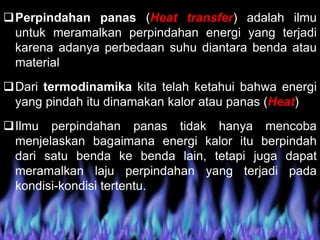

- 2. Perpindahan panas (Heat transfer) adalah ilmu untuk meramalkan perpindahan energi yang terjadi karena adanya perbedaan suhu diantara benda atau material Dari termodinamika kita telah ketahui bahwa energi yang pindah itu dinamakan kalor atau panas (Heat) Ilmu perpindahan panas tidak hanya mencoba menjelaskan bagaimana energi kalor itu berpindah dari satu benda ke benda lain, tetapi juga dapat meramalkan laju perpindahan yang terjadi pada kondisi-kondisi tertentu.

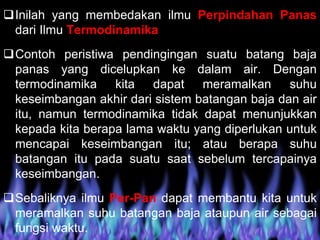

- 3. Inilah yang membedakan ilmu Perpindahan Panas dari Ilmu Termodinamika Contoh peristiwa pendingingan suatu batang baja panas yang dicelupkan ke dalam air. Dengan termodinamika kita dapat meramalkan suhu keseimbangan akhir dari sistem batangan baja dan air itu, namun termodinamika tidak dapat menunjukkan kepada kita berapa lama waktu yang diperlukan untuk mencapai keseimbangan itu; atau berapa suhu batangan itu pada suatu saat sebelum tercapainya keseimbangan. Sebaliknya ilmu Per-Pan dapat membantu kita untuk meramalkan suhu batangan baja ataupun air sebagai fungsi waktu.

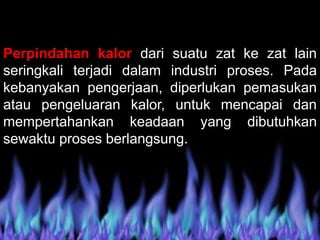

- 5. Perpindahan kalor dari suatu zat ke zat lain seringkali terjadi dalam industri proses. Pada kebanyakan pengerjaan, diperlukan pemasukan atau pengeluaran kalor, untuk mencapai dan mempertahankan keadaan yang dibutuhkan sewaktu proses berlangsung.

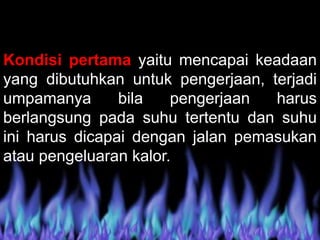

- 6. Kondisi pertama yaitu mencapai keadaan yang dibutuhkan untuk pengerjaan, terjadi umpamanya bila pengerjaan harus berlangsung pada suhu tertentu dan suhu ini harus dicapai dengan jalan pemasukan atau pengeluaran kalor.

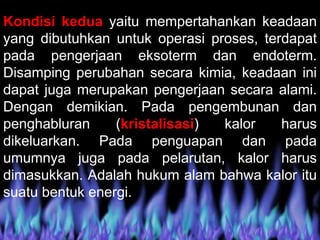

- 7. Kondisi kedua yaitu mempertahankan keadaan yang dibutuhkan untuk operasi proses, terdapat pada pengerjaan eksoterm dan endoterm. Disamping perubahan secara kimia, keadaan ini dapat juga merupakan pengerjaan secara alami. Dengan demikian. Pada pengembunan dan penghabluran (kristalisasi) kalor harus dikeluarkan. Pada penguapan dan pada umumnya juga pada pelarutan, kalor harus dimasukkan. Adalah hukum alam bahwa kalor itu suatu bentuk energi.

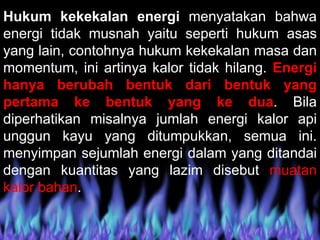

- 8. Hukum kekekalan energi menyatakan bahwa energi tidak musnah yaitu seperti hukum asas yang lain, contohnya hukum kekekalan masa dan momentum, ini artinya kalor tidak hilang. Energi hanya berubah bentuk dari bentuk yang pertama ke bentuk yang ke dua. Bila diperhatikan misalnya jumlah energi kalor api unggun kayu yang ditumpukkan, semua ini. menyimpan sejumlah energi dalam yang ditandai dengan kuantitas yang lazim disebut muatan kalor bahan.

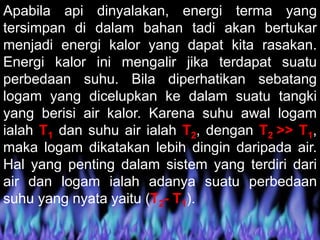

- 9. Apabila api dinyalakan, energi terma yang tersimpan di dalam bahan tadi akan bertukar menjadi energi kalor yang dapat kita rasakan. Energi kalor ini mengalir jika terdapat suatu perbedaan suhu. Bila diperhatikan sebatang logam yang dicelupkan ke dalam suatu tangki yang berisi air kalor. Karena suhu awal logam ialah T1 dan suhu air ialah T2, dengan T2 >> T1, maka logam dikatakan lebih dingin daripada air. Hal yang penting dalam sistem yang terdiri dari air dan logam ialah adanya suatu perbedaan suhu yang nyata yaitu (T2- T1).

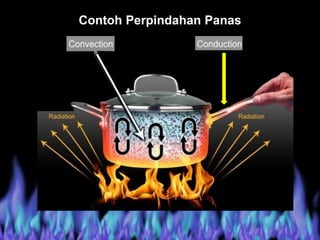

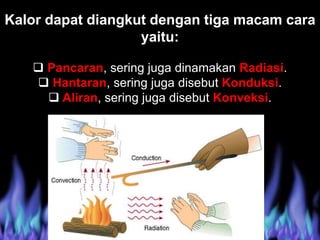

- 10. Kalor dapat diangkut dengan tiga macam cara yaitu: Pancaran, sering juga dinamakan Radiasi. Hantaran, sering juga disebut Konduksi. Aliran, sering juga disebut Konveksi.

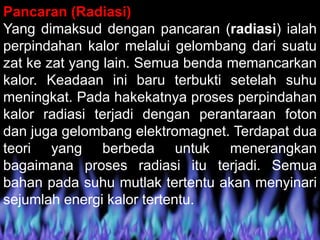

- 12. Pancaran (Radiasi) Yang dimaksud dengan pancaran (radiasi) ialah perpindahan kalor melalui gelombang dari suatu zat ke zat yang lain. Semua benda memancarkan kalor. Keadaan ini baru terbukti setelah suhu meningkat. Pada hakekatnya proses perpindahan kalor radiasi terjadi dengan perantaraan foton dan juga gelombang elektromagnet. Terdapat dua teori yang berbeda untuk menerangkan bagaimana proses radiasi itu terjadi. Semua bahan pada suhu mutlak tertentu akan menyinari sejumlah energi kalor tertentu.

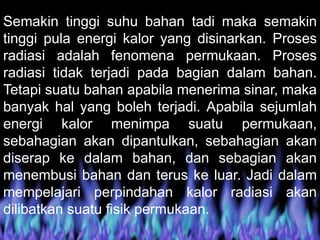

- 13. Semakin tinggi suhu bahan tadi maka semakin tinggi pula energi kalor yang disinarkan. Proses radiasi adalah fenomena permukaan. Proses radiasi tidak terjadi pada bagian dalam bahan. Tetapi suatu bahan apabila menerima sinar, maka banyak hal yang boleh terjadi. Apabila sejumlah energi kalor menimpa suatu permukaan, sebahagian akan dipantulkan, sebahagian akan diserap ke dalam bahan, dan sebagian akan menembusi bahan dan terus ke luar. Jadi dalam mempelajari perpindahan kalor radiasi akan dilibatkan suatu fisik permukaan.

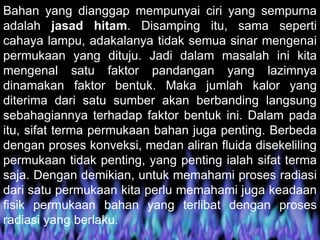

- 14. Bahan yang dianggap mempunyai ciri yang sempurna adalah jasad hitam. Disamping itu, sama seperti cahaya lampu, adakalanya tidak semua sinar mengenai permukaan yang dituju. Jadi dalam masalah ini kita mengenal satu faktor pandangan yang lazimnya dinamakan faktor bentuk. Maka jumlah kalor yang diterima dari satu sumber akan berbanding langsung sebahagiannya terhadap faktor bentuk ini. Dalam pada itu, sifat terma permukaan bahan juga penting. Berbeda dengan proses konveksi, medan aliran fluida disekeliling permukaan tidak penting, yang penting ialah sifat terma saja. Dengan demikian, untuk memahami proses radiasi dari satu permukaan kita perlu memahami juga keadaan fisik permukaan bahan yang terlibat dengan proses radiasi yang berlaku.

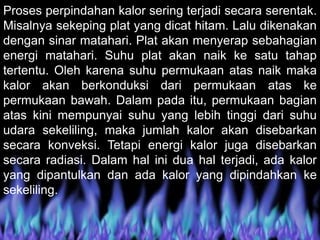

- 15. Proses perpindahan kalor sering terjadi secara serentak. Misalnya sekeping plat yang dicat hitam. Lalu dikenakan dengan sinar matahari. Plat akan menyerap sebahagian energi matahari. Suhu plat akan naik ke satu tahap tertentu. Oleh karena suhu permukaan atas naik maka kalor akan berkonduksi dari permukaan atas ke permukaan bawah. Dalam pada itu, permukaan bagian atas kini mempunyai suhu yang lebih tinggi dari suhu udara sekeliling, maka jumlah kalor akan disebarkan secara konveksi. Tetapi energi kalor juga disebarkan secara radiasi. Dalam hal ini dua hal terjadi, ada kalor yang dipantulkan dan ada kalor yang dipindahkan ke sekeliling.

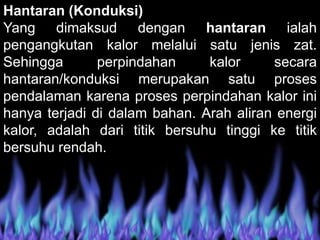

- 16. Hantaran (Konduksi) Yang dimaksud dengan hantaran ialah pengangkutan kalor melalui satu jenis zat. Sehingga perpindahan kalor secara hantaran/konduksi merupakan satu proses pendalaman karena proses perpindahan kalor ini hanya terjadi di dalam bahan. Arah aliran energi kalor, adalah dari titik bersuhu tinggi ke titik bersuhu rendah.

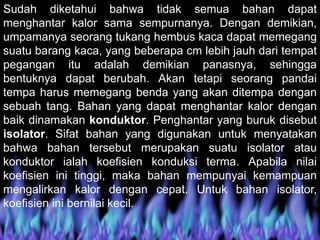

- 17. Sudah diketahui bahwa tidak semua bahan dapat menghantar kalor sama sempurnanya. Dengan demikian, umpamanya seorang tukang hembus kaca dapat memegang suatu barang kaca, yang beberapa cm lebih jauh dari tempat pegangan itu adalah demikian panasnya, sehingga bentuknya dapat berubah. Akan tetapi seorang pandai tempa harus memegang benda yang akan ditempa dengan sebuah tang. Bahan yang dapat menghantar kalor dengan baik dinamakan konduktor. Penghantar yang buruk disebut isolator. Sifat bahan yang digunakan untuk menyatakan bahwa bahan tersebut merupakan suatu isolator atau konduktor ialah koefisien konduksi terma. Apabila nilai koefisien ini tinggi, maka bahan mempunyai kemampuan mengalirkan kalor dengan cepat. Untuk bahan isolator, koefisien ini bernilai kecil.

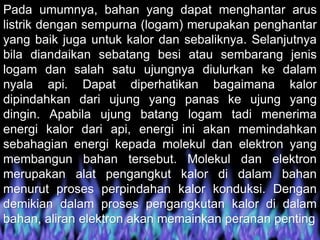

- 18. Pada umumnya, bahan yang dapat menghantar arus listrik dengan sempurna (logam) merupakan penghantar yang baik juga untuk kalor dan sebaliknya. Selanjutnya bila diandaikan sebatang besi atau sembarang jenis logam dan salah satu ujungnya diulurkan ke dalam nyala api. Dapat diperhatikan bagaimana kalor dipindahkan dari ujung yang panas ke ujung yang dingin. Apabila ujung batang logam tadi menerima energi kalor dari api, energi ini akan memindahkan sebahagian energi kepada molekul dan elektron yang membangun bahan tersebut. Molekul dan elektron merupakan alat pengangkut kalor di dalam bahan menurut proses perpindahan kalor konduksi. Dengan demikian dalam proses pengangkutan kalor di dalam bahan, aliran elektron akan memainkan peranan penting

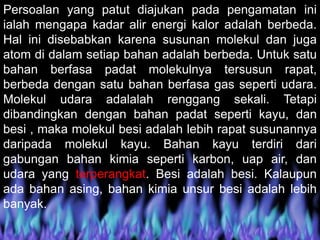

- 19. Persoalan yang patut diajukan pada pengamatan ini ialah mengapa kadar alir energi kalor adalah berbeda. Hal ini disebabkan karena susunan molekul dan juga atom di dalam setiap bahan adalah berbeda. Untuk satu bahan berfasa padat molekulnya tersusun rapat, berbeda dengan satu bahan berfasa gas seperti udara. Molekul udara adalalah renggang sekali. Tetapi dibandingkan dengan bahan padat seperti kayu, dan besi , maka molekul besi adalah lebih rapat susunannya daripada molekul kayu. Bahan kayu terdiri dari gabungan bahan kimia seperti karbon, uap air, dan udara yang terperangkat. Besi adalah besi. Kalaupun ada bahan asing, bahan kimia unsur besi adalah lebih banyak.

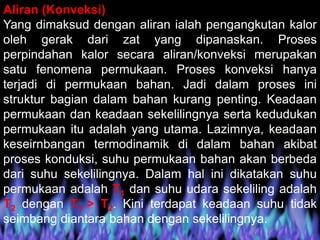

- 20. Aliran (Konveksi) Yang dimaksud dengan aliran ialah pengangkutan kalor oleh gerak dari zat yang dipanaskan. Proses perpindahan kalor secara aliran/konveksi merupakan satu fenomena permukaan. Proses konveksi hanya terjadi di permukaan bahan. Jadi dalam proses ini struktur bagian dalam bahan kurang penting. Keadaan permukaan dan keadaan sekelilingnya serta kedudukan permukaan itu adalah yang utama. Lazimnya, keadaan keseirnbangan termodinamik di dalam bahan akibat proses konduksi, suhu permukaan bahan akan berbeda dari suhu sekelilingnya. Dalam hal ini dikatakan suhu permukaan adalah T1 dan suhu udara sekeliling adalah T2 dengan T1 > T2. Kini terdapat keadaan suhu tidak seimbang diantara bahan dengan sekelilingnya.

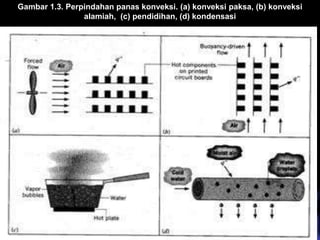

- 21. Gambar 1.3. Perpindahan panas konveksi. (a) konveksi paksa, (b) konveksi alamiah, (c) pendidihan, (d) kondensasi

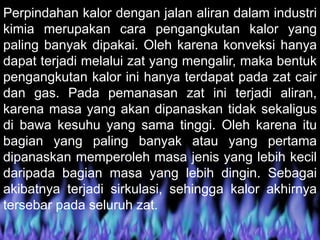

- 22. Perpindahan kalor dengan jalan aliran dalam industri kimia merupakan cara pengangkutan kalor yang paling banyak dipakai. Oleh karena konveksi hanya dapat terjadi melalui zat yang mengalir, maka bentuk pengangkutan kalor ini hanya terdapat pada zat cair dan gas. Pada pemanasan zat ini terjadi aliran, karena masa yang akan dipanaskan tidak sekaligus di bawa kesuhu yang sama tinggi. Oleh karena itu bagian yang paling banyak atau yang pertama dipanaskan memperoleh masa jenis yang lebih kecil daripada bagian masa yang lebih dingin. Sebagai akibatnya terjadi sirkulasi, sehingga kalor akhirnya tersebar pada seluruh zat.

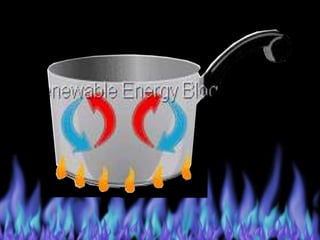

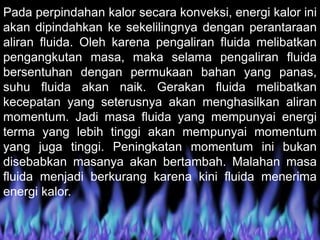

- 23. Pada perpindahan kalor secara konveksi, energi kalor ini akan dipindahkan ke sekelilingnya dengan perantaraan aliran fluida. Oleh karena pengaliran fluida melibatkan pengangkutan masa, maka selama pengaliran fluida bersentuhan dengan permukaan bahan yang panas, suhu fluida akan naik. Gerakan fluida melibatkan kecepatan yang seterusnya akan menghasilkan aliran momentum. Jadi masa fluida yang mempunyai energi terma yang lebih tinggi akan mempunyai momentum yang juga tinggi. Peningkatan momentum ini bukan disebabkan masanya akan bertambah. Malahan masa fluida menjadi berkurang karena kini fluida menerima energi kalor.

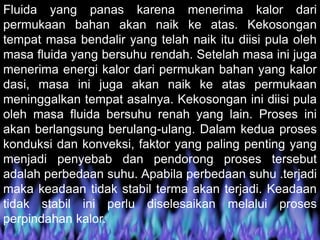

- 24. Fluida yang panas karena menerima kalor dari permukaan bahan akan naik ke atas. Kekosongan tempat masa bendalir yang telah naik itu diisi pula oleh masa fluida yang bersuhu rendah. Setelah masa ini juga menerima energi kalor dari permukan bahan yang kalor dasi, masa ini juga akan naik ke atas permukaan meninggalkan tempat asalnya. Kekosongan ini diisi pula oleh masa fluida bersuhu renah yang lain. Proses ini akan berlangsung berulang-ulang. Dalam kedua proses konduksi dan konveksi, faktor yang paling penting yang menjadi penyebab dan pendorong proses tersebut adalah perbedaan suhu. Apabila perbedaan suhu .terjadi maka keadaan tidak stabil terma akan terjadi. Keadaan tidak stabil ini perlu diselesaikan melalui proses perpindahan kalor.
- 25. Dalam pengamatan proses perpindahan kalor konveksi, masalah yang utama terletak pada cara mencari metode penentuan nilai h dengan tepat. Nilai koefisien ini tergantung kepada banyak faktor. Jumlah kalor yang dipindahkan, bergantung pada nilai h. Jika cepatan medan tetap, artinya tidak ada pengaruh luar yang mendorong fluida bergerak, maka proses perpindahan kalor berlaku. Sedangkan bila kecepatan medan dipengaruhi oleh unsur luar seperti kipas atau peniup, maka proses konveksi yang akan terjadi merupakan proses perpindahan kalor konveksi paksa. Yang membedakan kedua proses ini adalah dari nilai koefisien h-nya.
