Chương 2 trình bày mô hình thực thể-kết hợp (E/R) trong thiết kế cơ sở dữ liệu, bao gồm các khái niệm như thực thể, thuộc tính, mối quan hệ và lược đồ E/R. Nó cũng mô tả quy trình thiết kế cơ sở dữ liệu từ phân tích yêu cầu đến thiết kế lược đồ vật lý. Ví dụ được đưa ra về quản lý đề án công ty cho thấy ứng dụng của mô hình E/R trong thực tiễn.
Bài giảng cơ sở dữ liệu Mô hình thực thể kết hợp

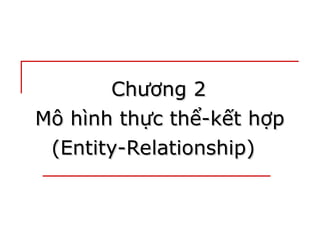

- 1. Chương 2 Chương 2 Mô hình thực thể-kết hợp Mô hình thực thể-kết hợp (Entity-Relationship) (Entity-Relationship)

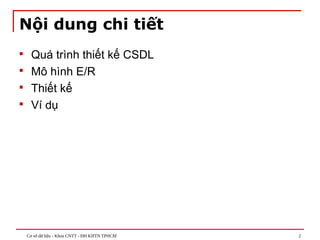

- 2. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 2 Nội dung chi tiết Quá trình thiết kế CSDL Mô hình E/R Thiết kế Ví dụ

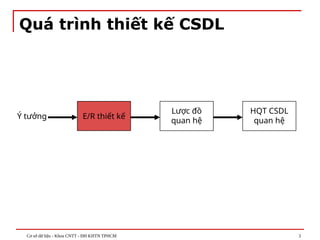

- 3. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 3 Quá trình thiết kế CSDL Ý tưởng E/R thiết kế Lược đồ quan hệ HQT CSDL quan hệ

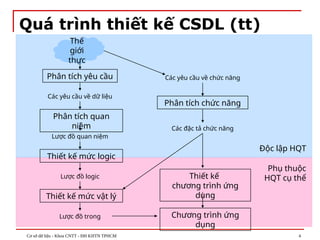

- 4. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 4 Phụ thuộc HQT cụ thể Độc lập HQT Quá trình thiết kế CSDL (tt) Thế giới thực Phân tích yêu cầu Phân tích quan niệm Thiết kế mức logic Thiết kế mức vật lý Các yêu cầu về dữ liệu Lược đồ quan niệm Lược đồ logic Lược đồ trong Chương trình ứng dụng Thiết kế chương trình ứng dụng Phân tích chức năng Các yêu cầu về chức năng Các đặc tả chức năng

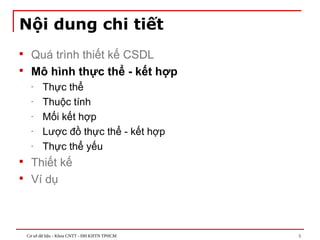

- 5. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 5 Nội dung chi tiết Quá trình thiết kế CSDL Mô hình thực thể - kết hợp - Thực thể - Thuộc tính - Mối kết hợp - Lược đồ thực thể - kết hợp - Thực thể yếu Thiết kế Ví dụ

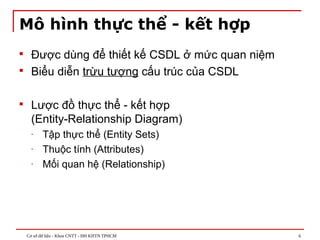

- 6. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 6 Mô hình thực thể - kết hợp Được dùng để thiết kế CSDL ở mức quan niệm Biểu diễn trừu tượng cấu trúc của CSDL Lược đồ thực thể - kết hợp (Entity-Relationship Diagram) - Tập thực thể (Entity Sets) - Thuộc tính (Attributes) - Mối quan hệ (Relationship)

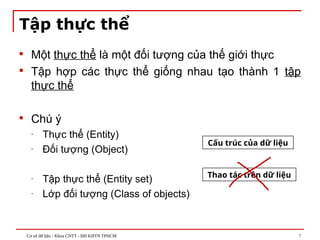

- 7. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 7 Tập thực thể Một thực thể là một đối tượng của thế giới thực Tập hợp các thực thể giống nhau tạo thành 1 tập thực thể Chú ý - Thực thể (Entity) - Đối tượng (Object) - Tập thực thể (Entity set) - Lớp đối tượng (Class of objects) Cấu trúc của dữ liệu Thao tác trên dữ liệu

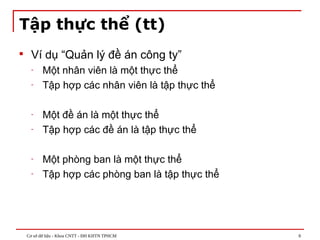

- 8. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 8 Tập thực thể (tt) Ví dụ “Quản lý đề án công ty” - Một nhân viên là một thực thể - Tập hợp các nhân viên là tập thực thể - Một đề án là một thực thể - Tập hợp các đề án là tập thực thể - Một phòng ban là một thực thể - Tập hợp các phòng ban là tập thực thể

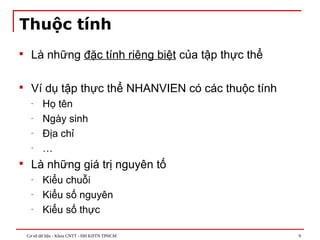

- 9. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 9 Thuộc tính Là những đặc tính riêng biệt của tập thực thể Ví dụ tập thực thể NHANVIEN có các thuộc tính - Họ tên - Ngày sinh - Địa chỉ - … Là những giá trị nguyên tố - Kiểu chuỗi - Kiểu số nguyên - Kiểu số thực

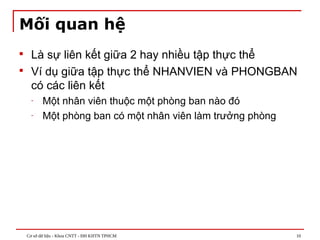

- 10. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 10 Mối quan hệ Là sự liên kết giữa 2 hay nhiều tập thực thể Ví dụ giữa tập thực thể NHANVIEN và PHONGBAN có các liên kết - Một nhân viên thuộc một phòng ban nào đó - Một phòng ban có một nhân viên làm trưởng phòng

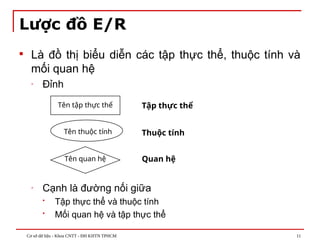

- 11. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 11 Lược đồ E/R Là đồ thị biểu diễn các tập thực thể, thuộc tính và mối quan hệ - Đỉnh - Cạnh là đường nối giữa Tập thực thể và thuộc tính Mối quan hệ và tập thực thể Tên tập thực thể Tập thực thể Tên thuộc tính Thuộc tính Tên quan hệ Quan hệ

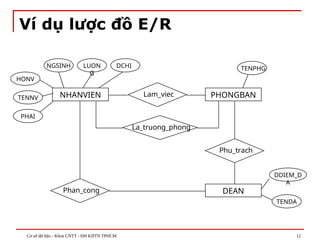

- 12. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 12 Ví dụ lược đồ E/R Lam_viec La_truong_phong Phan_cong DCHI NHANVIEN TENNV NGSINH PHAI LUON G HONV PHONGBAN TENPHG Phu_trach DEAN TENDA DDIEM_D A

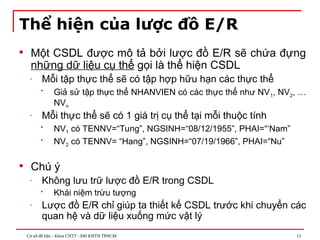

- 13. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 13 Thể hiện của lược đồ E/R Một CSDL được mô tả bởi lược đồ E/R sẽ chứa đựng những dữ liệu cụ thể gọi là thể hiện CSDL - Mỗi tập thực thể sẽ có tập hợp hữu hạn các thực thể Giả sử tập thực thể NHANVIEN có các thực thể như NV1, NV2, … NVn - Mỗi thực thể sẽ có 1 giá trị cụ thể tại mỗi thuộc tính NV1 có TENNV=“Tung”, NGSINH=“08/12/1955”, PHAI=“‘Nam” NV2 có TENNV= “Hang”, NGSINH=“07/19/1966”, PHAI=“Nu” Chú ý - Không lưu trữ lược đồ E/R trong CSDL Khái niệm trừu tượng - Lược đồ E/R chỉ giúp ta thiết kế CSDL trước khi chuyển các quan hệ và dữ liệu xuống mức vật lý

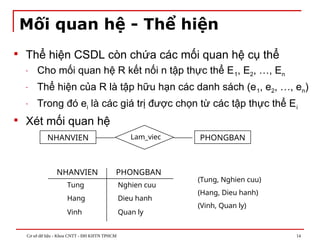

- 14. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 14 Mối quan hệ - Thể hiện Thể hiện CSDL còn chứa các mối quan hệ cụ thể - Cho mối quan hệ R kết nối n tập thực thể E1, E2, …, En - Thể hiện của R là tập hữu hạn các danh sách (e1, e2, …, en) - Trong đó ei là các giá trị được chọn từ các tập thực thể Ei Xét mối quan hệ NHANVIEN PHONGBAN Tung Hang Nghien cuu Dieu hanh Vinh Quan ly (Tung, Nghien cuu) (Hang, Dieu hanh) (Vinh, Quan ly) Lam_viec NHANVIEN PHONGBAN

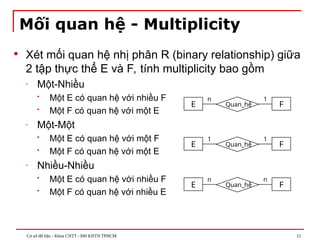

- 15. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 15 Mối quan hệ - Multiplicity Xét mối quan hệ nhị phân R (binary relationship) giữa 2 tập thực thể E và F, tính multiplicity bao gồm - Một-Nhiều Một E có quan hệ với nhiều F Một F có quan hệ với một E - Một-Một Một E có quan hệ với một F Một F có quan hệ với một E - Nhiều-Nhiều Một E có quan hệ với nhiều F Một F có quan hệ với nhiều E E F Quan_hệ 1 1 E F Quan_hệ n n E F Quan_hệ 1 n

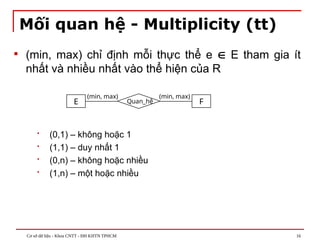

- 16. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 16 Mối quan hệ - Multiplicity (tt) (min, max) chỉ định mỗi thực thể e E tham gia ít nhất và nhiều nhất vào thể hiện của R (0,1) – không hoặc 1 (1,1) – duy nhất 1 (0,n) – không hoặc nhiều (1,n) – một hoặc nhiều E F Quan_hệ (min, max) (min, max)

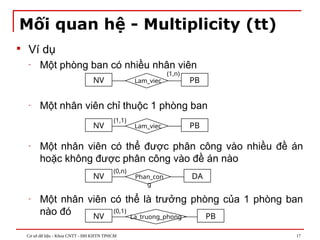

- 17. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 17 Mối quan hệ - Multiplicity (tt) Ví dụ - Một phòng ban có nhiều nhân viên - Một nhân viên chỉ thuộc 1 phòng ban - Một nhân viên có thể được phân công vào nhiều đề án hoặc không được phân công vào đề án nào - Một nhân viên có thể là trưởng phòng của 1 phòng ban nào đó NV PB Lam_viec (1,n) NV PB Lam_viec (1,1) NV DA Phan_con g (0,n) NV PB La_truong_phong (0,1)

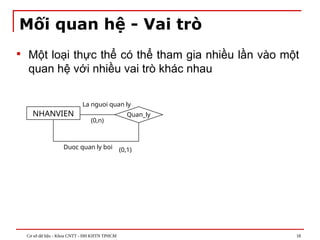

- 18. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 18 Mối quan hệ - Vai trò Một loại thực thể có thể tham gia nhiều lần vào một quan hệ với nhiều vai trò khác nhau NHANVIEN Quan_ly Duoc quan ly boi (0,1) (0,n) La nguoi quan ly

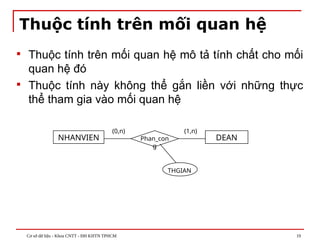

- 19. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 19 Thuộc tính trên mối quan hệ Thuộc tính trên mối quan hệ mô tả tính chất cho mối quan hệ đó Thuộc tính này không thể gắn liền với những thực thể tham gia vào mối quan hệ NHANVIEN DEAN Phan_con g (0,n) (1,n) THGIAN

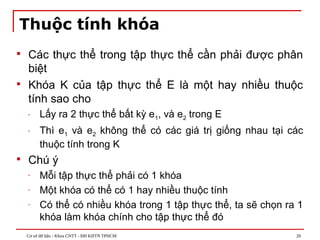

- 20. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 20 Thuộc tính khóa Các thực thể trong tập thực thể cần phải được phân biệt Khóa K của tập thực thể E là một hay nhiều thuộc tính sao cho - Lấy ra 2 thực thể bất kỳ e1, và e2 trong E - Thì e1 và e2 không thể có các giá trị giống nhau tại các thuộc tính trong K Chú ý - Mỗi tập thực thể phải có 1 khóa - Một khóa có thể có 1 hay nhiều thuộc tính - Có thể có nhiều khóa trong 1 tập thực thể, ta sẽ chọn ra 1 khóa làm khóa chính cho tập thực thể đó

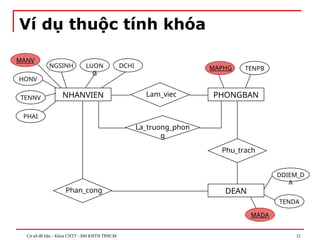

- 21. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 21 Ví dụ thuộc tính khóa Lam_viec La_truong_phon g Phan_cong NHANVIEN TENNV NGSINH DCHI PHAI LUON G HONV PHONGBAN TENPB Phu_trach DEAN TENDA DDIEM_D A MANV MAPHG MADA

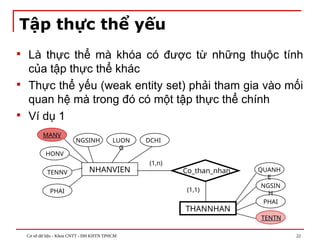

- 22. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 22 Tập thực thể yếu Là thực thể mà khóa có được từ những thuộc tính của tập thực thể khác Thực thể yếu (weak entity set) phải tham gia vào mối quan hệ mà trong đó có một tập thực thể chính Ví dụ 1 NHANVIEN TENNV NGSINH DCHI PHAI LUON G HONV MANV THANNHAN TENTN PHAI NGSIN H QUANH E Co_than_nhan (1,1) (1,n)

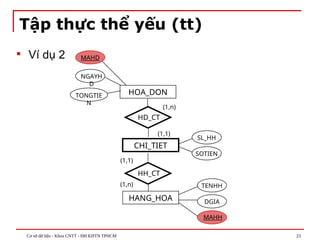

- 23. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 23 Tập thực thể yếu (tt) Ví dụ 2 HD_CT HOA_DON TONGTIE N NGAYH D MAHD HANG_HOA MAHH DGIA TENHH (1,1) (1,n) HH_CT (1,1) (1,n) CHI_TIET SL_HH SOTIEN

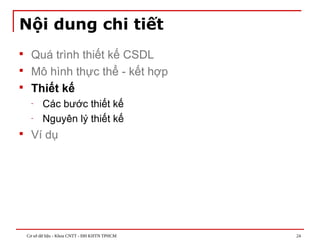

- 24. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 24 Nội dung chi tiết Quá trình thiết kế CSDL Mô hình thực thể - kết hợp Thiết kế - Các bước thiết kế - Nguyên lý thiết kế Ví dụ

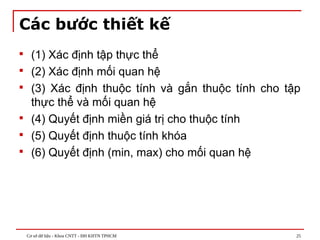

- 25. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 25 Các bước thiết kế (1) Xác định tập thực thể (2) Xác định mối quan hệ (3) Xác định thuộc tính và gắn thuộc tính cho tập thực thể và mối quan hệ (4) Quyết định miền giá trị cho thuộc tính (5) Quyết định thuộc tính khóa (6) Quyết định (min, max) cho mối quan hệ

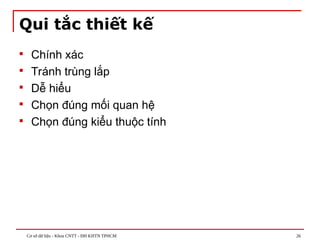

- 26. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 26 Qui tắc thiết kế Chính xác Tránh trùng lắp Dễ hiểu Chọn đúng mối quan hệ Chọn đúng kiểu thuộc tính

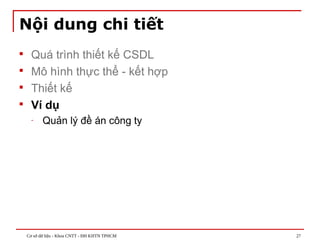

- 27. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 27 Nội dung chi tiết Quá trình thiết kế CSDL Mô hình thực thể - kết hợp Thiết kế Ví dụ - Quản lý đề án công ty

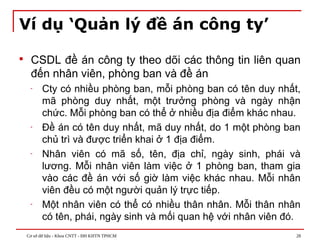

- 28. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 28 Ví dụ ‘Quản lý đề án công ty’ CSDL đề án công ty theo dõi các thông tin liên quan đến nhân viên, phòng ban và đề án - Cty có nhiều phòng ban, mỗi phòng ban có tên duy nhất, mã phòng duy nhất, một trưởng phòng và ngày nhận chức. Mỗi phòng ban có thể ở nhiều địa điểm khác nhau. - Đề án có tên duy nhất, mã duy nhất, do 1 một phòng ban chủ trì và được triển khai ở 1 địa điểm. - Nhân viên có mã số, tên, địa chỉ, ngày sinh, phái và lương. Mỗi nhân viên làm việc ở 1 phòng ban, tham gia vào các đề án với số giờ làm việc khác nhau. Mỗi nhân viên đều có một người quản lý trực tiếp. - Một nhân viên có thể có nhiều thân nhân. Mỗi thân nhân có tên, phái, ngày sinh và mối quan hệ với nhân viên đó.

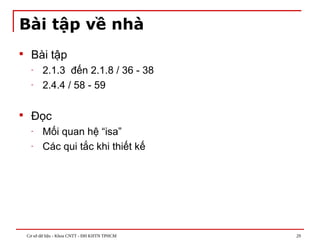

- 29. Cơ sở dữ liệu - Khoa CNTT - ĐH KHTN TPHCM 29 Bài tập về nhà Bài tập - 2.1.3 đến 2.1.8 / 36 - 38 - 2.4.4 / 58 - 59 Đọc - Mối quan hệ “isa” - Các qui tắc khi thiết kế
