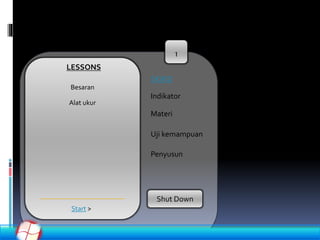

1 Indikator SK/KD Materi Penyusun Shut Down LESSONS Besaran Alat ukur Start > Uji kemampuan
PROUDLY TO PRESENT

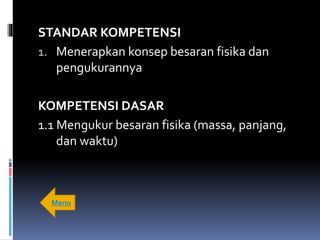

STANDAR KOMPETENSI 1. Menerapkan konsep besaran fisika dan pengukurannya KOMPETENSI DASAR 1.1 Mengukur besaran fisika (massa, panjang, dan waktu) Menu

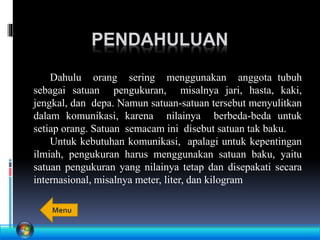

PENDAHULUAN Dahulu orang sering menggunakan anggota tubuh sebagai satuan pengukuran, misalnya jari, hasta, kaki, jengkal, dan depa. Namun satuan-satuan tersebut menyulitkan dalam komunikasi, karena nilainya berbeda-beda untuk setiap orang. Satuan semacam ini disebut satuan tak baku. Untuk kebutuhan komunikasi, apalagi untuk kepentingan ilmiah, pengukuran harus menggunakan satuan baku, yaitu satuan pengukuran yang nilainya tetap dan disepakati secara internasional, misalnya meter, liter, dan kilogram Menu

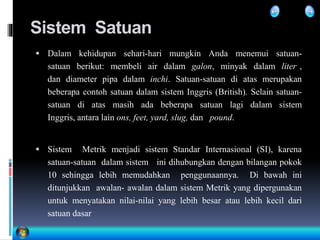

Sistem Satuan Dalam kehidupan sehari-hari mungkin Anda menemui satuan- satuan berikut: membeli air dalam galon, minyak dalam liter , dan diameter pipa dalam inchi. Satuan-satuan di atas merupakan beberapa contoh satuan dalam sistem Inggris (British). Selain satuan- satuan di atas masih ada beberapa satuan lagi dalam sistem Inggris, antara lain ons, feet, yard, slug, dan pound. Sistem Metrik menjadi sistem Standar Internasional (SI), karena satuan-satuan dalam sistem ini dihubungkan dengan bilangan pokok 10 sehingga lebih memudahkan penggunaannya. Di bawah ini ditunjukkan awalan- awalan dalam sistem Metrik yang dipergunakan untuk menyatakan nilai-nilai yang lebih besar atau lebih kecil dari satuan dasar

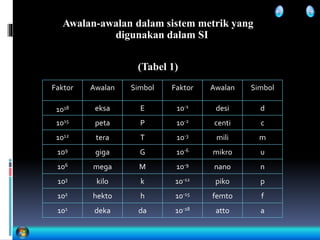

Awalan-awalan dalam sistem metrik yang digunakan dalam SI (Tabel 1) Faktor Awalan Simbol Faktor Awalan Simbol 1018 eksa E 10-1 desi d 1015 peta P 10-2 centi c 1012 tera T 10-3 mili m 109 giga G 10-6 mikro u 106 mega M 10-9 nano n 103 kilo k 10-12 piko p 102 hekto h 10-15 femto f 101 deka da 10-18 atto a

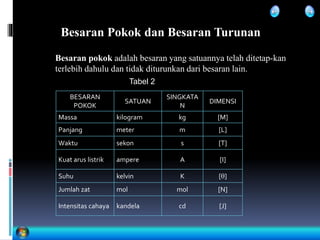

Besaran Pokok dan Besaran Turunan Besaran pokok adalah besaran yang satuannya telah ditetap-kan terlebih dahulu dan tidak diturunkan dari besaran lain. BESARAN POKOK SATUAN SINGKATA N DIMENSI Massa kilogram kg [M] Panjang meter m [L] Waktu sekon s [T] Kuat arus listrik ampere A [I] Suhu kelvin K [] Jumlah zat mol mol [N] Intensitas cahaya kandela cd [J] Tabel 2

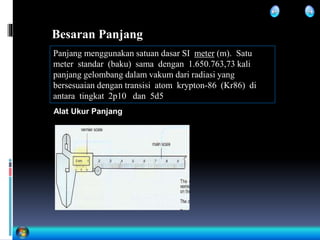

Besaran Panjang Panjang menggunakan satuan dasar SI meter (m). Satu meter standar (baku) sama dengan 1.650.763,73 kali panjang gelombang dalam vakum dari radiasi yang bersesuaian dengan transisi atom krypton-86 (Kr86) di antara tingkat 2p10 dan 5d5 Alat Ukur Panjang

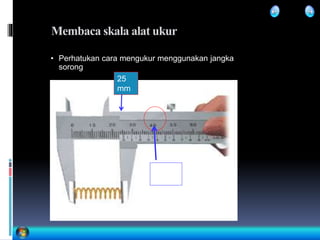

Membaca skala alat ukur Perhatukan cara mengukur menggunakan jangka sorong 25 mm 0,4 mm

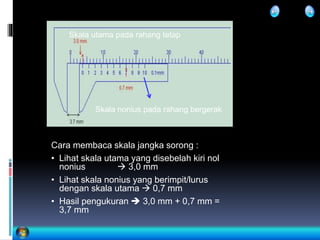

Cara membaca skala jangka sorong : Lihat skala utama yang disebelah kiri nol nonius 3,0 mm Lihat skala nonius yang berimpit/lurus dengan skala utama 0,7 mm Hasil pengukuran 3,0 mm + 0,7 mm = 3,7 mm Skala nonius pada rahang bergerak Skala utama pada rahang tetap
Mengukur menggunakan jangka sorong

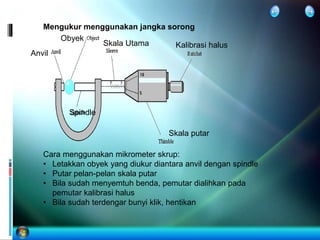

Mengukur menggunakan jangka sorong Skala Utama Skala putar Kalibrasi halus Obyek Cara menggunakan mikrometer skrup: Letakkan obyek yang diukur diantara anvil dengan spindle Putar pelan-pelan skala putar Bila sudah menyemtuh benda, pemutar dialihkan pada pemutar kalibrasi halus Bila sudah terdengar bunyi klik, hentikan Anvil Spindle

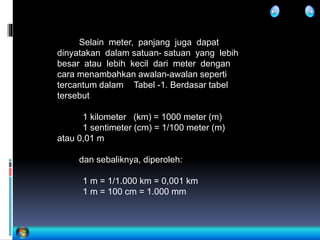

Selain meter, panjang juga dapat dinyatakan dalam satuan- satuan yang lebih besar atau lebih kecil dari meter dengan cara menambahkan awalan-awalan seperti tercantum dalam Tabel -1. Berdasar tabel tersebut 1 kilometer (km) = 1000 meter (m) 1 sentimeter (cm) = 1/100 meter (m) atau 0,01 m dan sebaliknya, diperoleh: 1 m = 1/1.000 km = 0,001 km 1 m = 100 cm = 1.000 mm

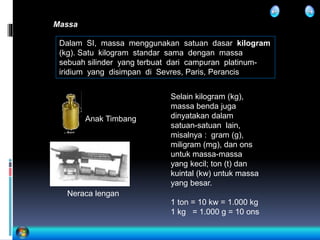

Massa Dalam SI, massa menggunakan satuan dasar kilogram (kg). Satu kilogram standar sama dengan massa sebuah silinder yang terbuat dari campuran platinum- iridium yang disimpan di Sevres, Paris, Perancis Neraca lengan Selain kilogram (kg), massa benda juga dinyatakan dalam satuan-satuan lain, misalnya : gram (g), miligram (mg), dan ons untuk massa-massa yang kecil; ton (t) dan kuintal (kw) untuk massa yang besar. 1 ton = 10 kw = 1.000 kg 1 kg = 1.000 g = 10 ons Anak Timbang

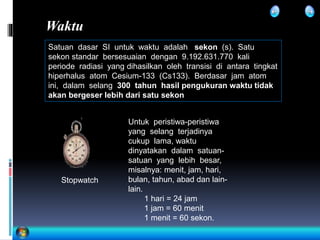

Waktu Satuan dasar SI untuk waktu adalah sekon (s). Satu sekon standar bersesuaian dengan 9.192.631.770 kali periode radiasi yang dihasilkan oleh transisi di antara tingkat hiperhalus atom Cesium-133 (Cs133). Berdasar jam atom ini, dalam selang 300 tahun hasil pengukuran waktu tidak akan bergeser lebih dari satu sekon Stopwatch Untuk peristiwa-peristiwa yang selang terjadinya cukup lama, waktu dinyatakan dalam satuan- satuan yang lebih besar, misalnya: menit, jam, hari, bulan, tahun, abad dan lain- lain. 1 hari = 24 jam 1 jam = 60 menit 1 menit = 60 sekon.

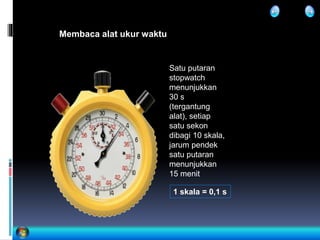

Membaca alat ukur waktu Satu putaran stopwatch menunjukkan 30 s (tergantung alat), setiap satu sekon dibagi 10 skala, jarum pendek satu putaran menunjukkan 15 menit 1 skala = 0,1 s

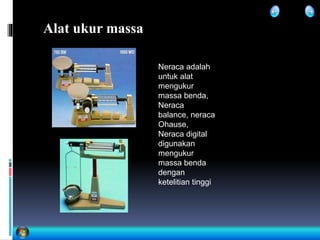

Alat ukur massa Neraca adalah untuk alat mengukur massa benda, Neraca balance, neraca Ohause, Neraca digital digunakan mengukur massa benda dengan ketelitian tinggi
Supported by: THANKSTO: Allah SWT Bpk Roni PAsla Semua pihak yang membantu Semua pihak yang mengganggu Created by: Indah OKtaviani Resti Rahmani Ella Sasti Dian Kurnia Rahayu Nanada Fadli Kirnia M.Aflah Aufaa Daniel Silalahi CUSTOM ANIMATION Indah OKtaviani Resti Rahmani M.Aflah Aufaa KONSUMSI Indah Oktaviani Resti RAhmani DIREKTUR PELAKSANA Indah Oktaviani Resti RAhmani Supported By:
