Il sistema di cablaggio NetKey™ di Panduit offre soluzioni in fibra e rame per dati, voce e video, compatibili con vari moduli e pannelli. I cavi e i connettori soddisfano gli standard industriali, garantendo prestazioni elevate e facili installazioni. I prodotti includono cavi in rame e fibra ottica, pannelli di permutazione e pacchetti pre-caricati per semplificare l'installazione.
Brochure Italiano aggiornata PANDUIT linea Netkey con cat6a

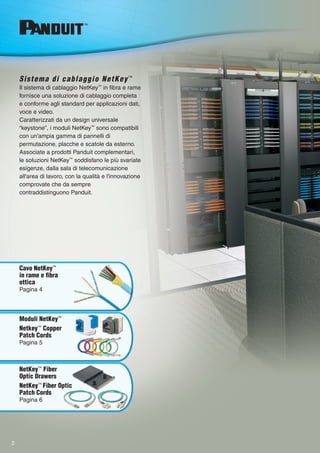

- 2. Sistema di cablaggio NetKey™ Il sistema di cablaggio NetKey™ in fibra e rame fornisce una soluzione di cablaggio completa e conforme agli standard per applicazioni dati, voce e video. Caratterizzati da un design universale “keystone”, i moduli NetKey™ sono compatibili con un'ampia gamma di pannelli di permutazione, placche e scatole da esterno. Associate a prodotti Panduit complementari, le soluzioni NetKey™ soddisfano le più svariate esigenze, dalla sala di telecomunicazione all'area di lavoro, con la qualità e l'innovazione comprovate che da sempre contraddistinguono Panduit. 2 Cavo NetKey™ in rame e fibra ottica Pagina 4 Moduli NetKey™ Netkey™ Copper Patch Cords Pagina 5 NetKey™ Fiber Optic Drawers NetKey™ Fiber Optic Patch Cords Pagina 6

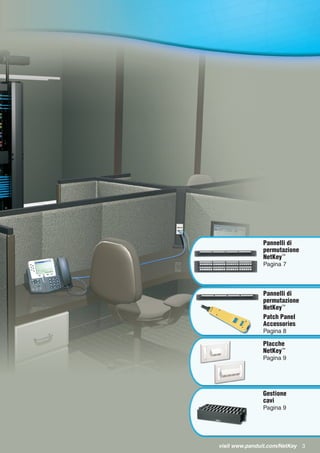

- 3. Visitate www.panduit.com/NetKey 3visit www.panduit.com/NetKey Placche NetKey™ Pagina 9 Gestione cavi Pagina 9 Pannelli di permutazione NetKey™ Pagina 7 Pannelli di permutazione NetKey™ Patch Panel Accessories Pagina 8

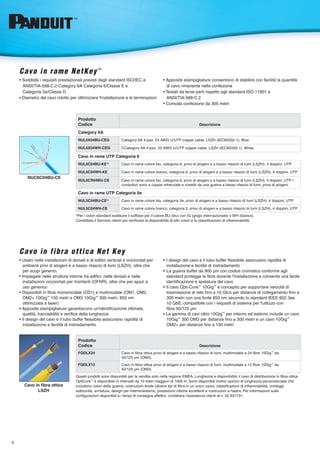

- 4. 4 Prodotto Codice Descrizione Category 6A NUL6X04BU-CEG Category 6A 4-pair, 23 AWG U/UTP copper cable, LSZH (IEC60332-1), Blue. NUL6X04WH-CEG CCategory 6A 4-pair, 23 AWG U/UTP copper cable, LSZH (IEC60332-1), White. Cavo in rame UTP Categoria 6 NUL6C04BU-KE^ Cavo in rame colore blu, categoria 6, privo di alogeni e a basso rilascio di fumi (LSZH), 4 doppini, UTP. NUL6C04WH-KE Cavo in rame colore bianco, categoria 6, privo di alogeni e a basso rilascio di fumi (LSZH), 4 doppini, UTP. NUL6CR04BU-CE Cavo in rame colore blu, categoria 6, privo di alogeni e a basso rilascio di fumi (LSZH), 4 doppini, UTP. I conduttori sono a coppie intrecciate e rivestiti da una guaina a basso rilascio di fumi, priva di alogeni. Cavo in rame UTP Categoria 5e NUL5C04BU-CE^ Cavo in rame colore blu, categoria 5e, privo di alogeni e a basso rilascio di fumi (LSZH), 4 doppini, UTP. NUL5C04WH-CE Cavo in rame colore bianco, categoria 5, privo di alogeni e a basso rilascio di fumi (LSZH), 4 doppini, UTP. ^Per i colori standard sostituire il suffisso per il colore BU (blu) con IG (grigio internazionale) o WH (bianco). Contattare il Servizio clienti per verificare la disponibilità di altri colori e la classificazioni di infiammabilità. NUC6C04BU-CE Cavo in fibra ottica LSZH Cavo in rame NetKey™ • Soddisfa i requisiti prestazionali previsti dagli standard ISO/IEC e ANSI/TIA-568-C.2 Category 6A Categoria 6/Classe E e Categoria 5e/Classe D • Diametro del cavo ridotto per ottimizzare l'installazione e le terminazioni • Apposite stampigliature consentono di stabilire con facilità la quantità di cavo rimanente nella confezione • Testati da terze parti rispetto agli standard ISO 11801 e ANSI/TIA-568-C.2 • Comoda confezione da 305 metri Prodotto Codice Descrizione FQDLX24 Cavo in fibra ottica privo di alogeni e a basso rilascio di fumi, multimodale a 24 fibre 10Gig™ da 50/125 μm (OM3). FQDLX12 Cavo in fibra ottica privo di alogeni e a basso rilascio di fumi, multimodale a 12 fibre 10Gig™ da 50/125 μm (OM3). Questi prodotti sono disponibili per la vendita solo nella regione EMEA. Lunghezze e disponibilità: il cavo di distribuzione in fibra ottica OptiCore™ è disponibile in intervalli da 10 metri maggiori di 1000 m. Sono disponibili inoltre opzioni di lunghezza personalizzata che includono colori della guaina, costruzioni ibride (diversi tipi di fibra in un unico cavo), classificazioni di infiammabilità, conteggi sottounità, armatura, design per interno/esterno, prestazioni ottiche eccellenti e costruzioni a nastro. Per informazioni sulle configurazioni disponibili e i tempi di consegna effettivi, contattare l'assistenza clienti al n. 02 931731. Cavo in fibra ottica Net Key • Usato nelle installazioni di dorsali e di edifici verticali e orizzontali per ambienti privi di alogeni e a basso rilascio di fumi (LSZH), oltre che per scopi generici. • Impiegate nelle strutture interne tra edifici, nelle dorsali e nelle installazioni orizzontali per montanti (OFNR), oltre che per spazi a uso generico • Disponibili in fibra monomodale (OS1) e multimodale (OM1, OM2, OM2+ 10Gig™ 150 metri e OM3 10Gig™ 300 metri, 850 nm ottimizzata a laser) • Apposite stampigliature garantiscono un'identificazione ottimale, qualità, tracciabilità e verifica della lunghezza • Il design del cavo e il tubo buffer flessibile assicurano rapidità di installazione e facilità di instradamento • l design del cavo e il tubo buffer flessibile assicurano rapidità di installazione e facilità di instradamento • La guaina buffer da 900 μm con codice cromatico conforme agli standard protegge le fibre durante l'installazione e consente una facile identificazione e spelatura del cavo • Il cavo Opti-Core™ 10Gig™ è concepito per supportare velocità di trasmissione di rete fino a 10 Gb/s per distanze di collegamento fino a 300 metri con una fonte 850 nm secondo lo standard IEEE 802.3ae 10 GbE; compatibile con i requisiti di sistema per l'utilizzo con fibra 50/125 µm • La gamma di cavi ottici 10Gig™ per interno ed esterno include un cavo 10Gig™ 300 OM3 per distanze fino a 300 metri e un cavo 10Gig™ OM2+ per distanze fino a 150 metri

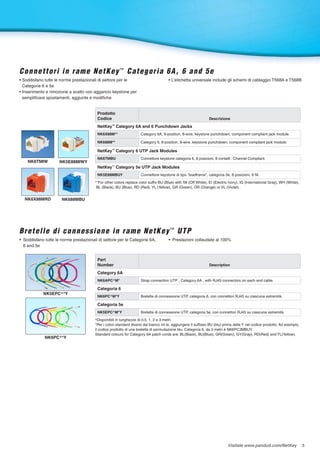

- 5. Visitate www.panduit.com/NetKey 5 NK5E88MIWY NK6PC^*Y NK5EPC^*Y Prodotto Codice Descrizione NetKey™ Category 6A and 6 Punchdown Jacks NK6X88M** Category 6A, 8-position, 8-wire, keystone punchdown, component compliant jack module. NK688M** Category 6, 8-position, 8-wire, keystone punchdown, component compliant jack module. NetKey™ Category 6 UTP Jack Modules NK6TMBU Connettore keystone categoria 6, 8 posizioni, 8 contatti : Channel Compliant. NetKey™ Category 5e UTP Jack Modules NK5E88MBUY Connettore keystone di tipo "leadframe", categoria 5e, 8 posizioni, 8 fili. **For other colors replace color suffix BU (Blue) with IW (Off White), EI (Electric Ivory), IG (International Gray), WH (White), BL (Black), BU (Blue), RD (Red), YL (Yellow), GR (Green), OR (Orange) or VL (Violet). Connettori in rame NetKey™ Categoria 6A, 6 and 5e • Soddisfano tutte le norme prestazionali di settore per le Categorie 6 e 5e • Inserimento e rimozione a scatto con aggancio keystone per semplificare spostamenti, aggiunte e modifiche • L'etichetta universale include gli schemi di cablaggio T568A e T568B Part Number Description Category 6A NK6APC^M* Strap connection UTP , Category 6A , with RJ45 connectors on each end cable. Categoria 6 NK6PC^M*Y Bretella di connessione UTP, categoria 6, con connettori RJ45 su ciascuna estremità. Categoria 5e NK5EPC^M*Y Bretella di connessione UTP, categoria 5e, con connettori RJ45 su ciascuna estremità. ^Disponibili in lunghezze di 0,5, 1, 2 e 3 metri. *Per i colori standard diversi dal bianco int.le, aggiungere il suffisso BU (blu) prima della Y nel codice prodotto. Ad esempio, il codice prodotto di una bretella di permutazione blu, Categoria 6, da 3 metri è NK6PC3MBUY. Standard colours for Category 6A patch cords are: BL(Black), BU(Blue), GR(Green), GY(Gray), RD(Red) and YL(Yellow). Bretelle di connessione in rame NetKey™ UTP • Soddisfano tutte le norme prestazionali di settore per le Categorie 6A, 6 and 5e • Prestazioni collaudate al 100% NK6TMIW NK688MBUNK6X88MRD

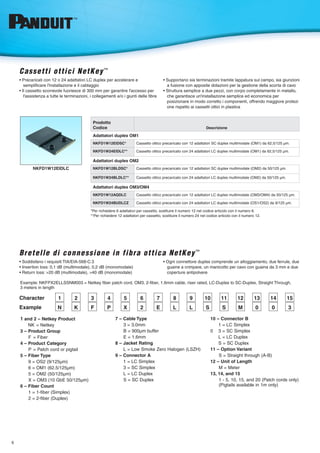

- 6. 6 NKFD1W12EIDLC Cassetti ottici NetKey™ • Precaricati con 12 o 24 adattatori LC duplex per accelerare e semplificare l'installazione e il cablaggio • Il cassetto scorrevole fuoriesce di 300 mm per garantire l'accesso per l'assistenza a tutte le terminazioni, i collegamenti e/o i giunti delle fibre • Supportano sia terminazioni tramite lappatura sul campo, sia giunzioni a fusione con apposite dotazioni per la gestione della scorta di cavo • Struttura semplice a due pezzi, con corpo completamente in metallo, che garantisce un'installazione semplice ed economica per posizionare in modo corretto i componenti, offrendo maggiore protezi one rispetto ai cassetti ottici in plastica Prodotto Codice Descrizione Adattatori duplex OM1 NKFD1W12EIDSC* Cassetto ottico precaricato con 12 adattatori SC duplex multimodale (OM1) da 62,5/125 µm. NKFD1W24EIDLC** Cassetto ottico precaricato con 24 adattatori LC duplex multimodale (OM1) da 62,5/125 µm. Adattatori duplex OM2 NKFD1W12BLDSC* Cassetto ottico precaricato con 12 adattatori SC duplex multimodale (OM2) da 50/125 µm. NKFD1W24BLDLC** Cassetto ottico precaricato con 24 adattatori LC duplex multimodale (OM2) da 50/125 µm. Adattatori duplex OM3/OM4 NKFD1W12AQDLC Cassetto ottico precaricato con 12 adattatori LC duplex multimodale (OM3/OM4) da 50/125 µm. NKFD1W24BUDLCZ Cassetto ottico precaricato con 24 adattatori LC duplex multimodale (OS1/OS2) da 9/125 µm. *Per richiedere 6 adattatori per cassetto, sostituire il numero 12 nel codice articolo con il numero 6. **Per richiedere 12 adattatori per cassetto, sostituire il numero 24 nel codice articolo con il numero 12. Bretelle di connessione in fibra ottica NetKey™ • Soddisfano i requisiti TIA/EIA-568-C.3 • Insertion loss: 0,1 dB (multimodale), 0,2 dB (monomodale) • Return loss: >20 dB (multimodale), >40 dB (monomodale) • Ogni connettore duplex comprende un alloggiamento, due ferrule, due guaine a crimpare, un manicotto per cavo con guaina da 3 mm e due coperture antipolvere Example: NKFPX2ELLSSNM003 = Netkey fiber patch cord, OM3, 2-fiber, 1.6mm cable, riser rated, LC-Duplex to SC-Duplex, Straight Through, 3 meters in length 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 N K F P X 2 E L L S S M 0 0 3 1 and 2 – Netkey Product NK = Netkey 3 – Product Group F = Fiber 4 – Product Category P = Patch cord or pigtail 5 – Fiber Type 9 = OS2 (9/125µm) 6 = OM1 (62.5/125µm) 5 = OM2 (50/125µm) X = OM3 (10 GbE 50/125µm) 6 – Fiber Count 1 = 1-fiber (Simplex) 2 = 2-fiber (Duplex) 7 – Cable Type 3 = 3.0mm B = 900µm buffer E = 1.6mm 8 – Jacket Rating L = Low Smoke Zero Halogen (LSZH) 9 – Connector A 1 = LC Simplex 3 = SC Simplex L = LC Duplex S = SC Duplex 10 – Connector B 1 = LC Simplex 0 3 = SC Simplex L = LC Duplex S = SC Duplex 11 – Option Variant S = Straight through (A-B) 12 – Unit of Length M = Meter 13, 14, and 15 1 - 5, 10, 15, and 20 (Patch cords only) (Pigtails available in 1m only) Character Example

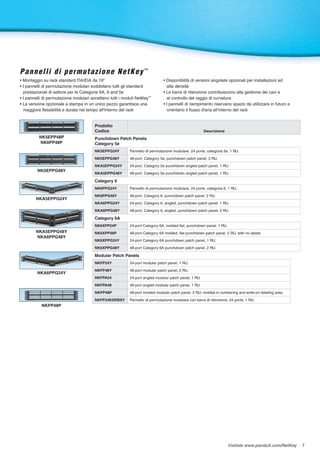

- 7. Visitate www.panduit.com/NetKey 7 Pannelli di permutazione NetKey™ • Montaggio su rack standard TIA/EIA da 19" • I pannelli di permutazione modulari soddisfano tutti gli standard prestazionali di settore per le Categorie 6A, 6 and 5e • I pannelli di permutazione modulari accettano tutti i moduli NetKey™ • La versione opzionale a stampa in un unico pezzo garantisce una maggiore flessibilità e durata nel tempo all'interno del rack • Disponibilità di versioni angolate opzionali per installazioni ad alta densità • Le barre di ritenzione contribuiscono alla gestione dei cavi e al controllo del raggio di curvatura • I pannelli di riempimento riservano spazio da utilizzare in futuro e orientano il flusso d'aria all’interno del rack Prodotto Codice Descrizione Punchdown Patch Panels Category 5e NK5EPPG24Y Pannello di permutazione modulare, 24 porte, categoria 5e, 1 RU. NK5EPPG48Y 48-port, Category 5e, punchdown patch panel, 2 RU. NKA5EPPG24Y 24-port, Category 5e punchdown angled patch panel, 1 RU. NKA5EPPG48Y 48-port, Category 5e punchdown angled patch panel, 1 RU. Category 6 NK6PPG24Y Pannello di permutazione modulare, 24 porte, categoria 6, 1 RU. NK6PPG48Y 48-port, Category 6, punchdown patch panel, 2 RU. NKA6PPG24Y 24-port, Category 6, angled, punchdown patch panel, 1 RU. NKA6PPG48Y 48-port, Category 6, angled, punchdown patch panel, 2 RU. Category 6A NK6XPP24P 24-port Category 6A, molded flat, punchdown panel, 1 RU. NK6XPP48P 48-port Category 6A molded, flat punchdown patch panel, 2 RU, with no labels. NK6XPPG24Y 24-port Category 6A punchdown patch panel, 1 RU. NK6XPPG48Y 48-port Category 6A punchdown patch panel, 2 RU. NK5EPP48P NK6PP48P NK5EPPG48Y NKA5EPPG24Y NKA5EPPG48Y NKA6PPG48Y Modular Patch Panels NKFP24Y 24-port modular patch panel, 1 RU. NKFP48Y 48-port modular patch panel, 2 RU. NKFPA24 24-port angled modular patch panel, 1 RU. NKFPA48 48-port angled modular patch panel, 1 RU. NKPP48P 48-port molded modular patch panel, 2 RU; molded in numbering and write-on labeling area. NKFP24KSRBSY Pannello di permutazione modulare con barra di ritenzione, 24 porte, 1 RU. NKA6PPG24Y NKPP48P

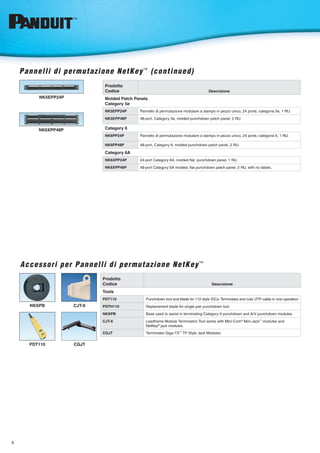

- 8. Prodotto Codice Descrizione Molded Patch Panels Category 5e NK5EPP24P Pannello di permutazione modulare a stampo in pezzo unico, 24 porte, categoria 5e, 1 RU. NK5EPP48P 48-port, Category 5e, molded punchdown patch panel, 2 RU. Category 6 NK6PP24P Pannello di permutazione modulare a stampo in pezzo unico, 24 porte, categoria 6, 1 RU. NK6PP48P 48-port, Category 6, molded punchdown patch panel, 2 RU. Category 6A NK6XPP24P 24-port Category 6A, molded flat, punchdown panel, 1 RU. NK6XPP48P 48-port Category 6A molded, flat punchdown patch panel, 2 RU, with no labels. Pannelli di permutazione NetKey™ (continued) Accessori per Pannelli di permutazione NetKey™ NKSPB PDT110 CJT-X CGJT Prodotto Codice Descrizione Tools PDT110 Punchdown tool and blade for 110 style IDCs.Terminates and cuts UTP cable in one operation PDTH110 Replacement blade for single pair punchdown tool. NKSPB Base used to assist in terminating Category 6 punchdown and A/V punchdown modules. CJT-X Leadframe Module Termination Tool works with Mini-Com® Mini-Jack™ modules and NetKey® jack modules. CGJT Terminates Giga-TX™ TP Style Jack Modules. 8 NK5EPP24P NK6XPP48P

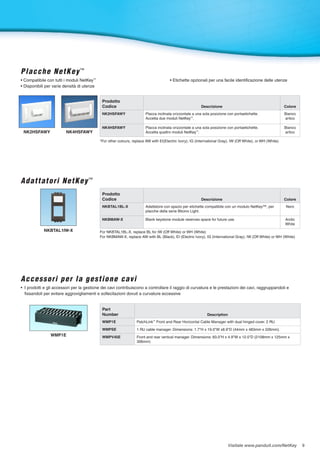

- 9. Visitate www.panduit.com/NetKey WMP1E Accessori per la gestione cavi • I prodotti e gli accessori per la gestione dei cavi contribuiscono a controllare il raggio di curvatura e le prestazioni dei cavi, raggruppandoli e fissandoli per evitare aggrovigliamenti e sollecitazioni dovuti a curvature eccessive Part Number Description WMP1E PatchLink™ Front and Rear Horizontal Cable Manager with dual hinged cover. 2 RU. WMPSE 1 RU cable manager. Dimensions: 1.7"H x 19.0"W x8.9"D (44mm x 483mm x 226mm). WMPV45E Front and rear vertical manager. Dimensions: 83.0"H x 4.9"W x 12.0"D (2108mm x 125mm x 306mm) NK2HSFAWY NK4HSFAWY Prodotto Codice Descrizione Colore NK2HSFAWY Placca inclinata orizzontale a una sola posizione con portaetichette. Accetta due moduli NetKey™ . Bianco artico NK4HSFAWY Placca inclinata orizzontale a una sola posizione con portaetichette. Accetta quattro moduli NetKey™ . Bianco artico Placche NetKey™ • Compatibile con tutti i moduli NetKey™ • Disponibili per varie densità di utenze • Etichette opzionali per una facile identificazione delle utenze *For other colours, replace AW with EI(Electric Ivory), IG (International Gray), IW (Off White), or WH (White). Adattatori NetKey™ Prodotto Codice Descrizione Colore NKBTAL1BL-X Adattatore con spazio per etichette compatibile con un modulo NetKey™, per placche della serie Bticino Light. Nero NKBMAW-X Blank keystone module reserves space for future use. Arctic White NKBTAL1IW-X For NKBTAL1BL-X, replace BL for IW (Off White) or WH (White) For NKBMAW-X, replace AW with BL (Black), EI (Electric Ivory), IG (International Gray), IW (Off White) or WH (White) 9

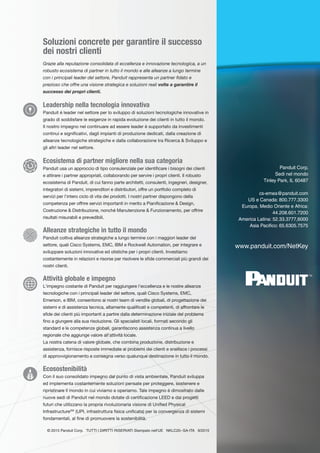

- 10. Soluzioni concrete per garantire il successo dei nostri clienti Grazie alla reputazione consolidata di eccellenza e innovazione tecnologica, a un robusto ecosistema di partner in tutto il mondo e alle alleanze a lungo termine con i principali leader del settore, Panduit rappresenta un partner fidato e prezioso che offre una visione strategica e soluzioni reali volte a garantire il successo dei propri clienti. Leadership nella tecnologia innovativa Panduit é leader nel settore per lo sviluppo di soluzioni tecnologiche innovative in grado di soddisfare le esigenze in rapida evoluzione dei clienti in tutto il mondo. Il nostro impegno nel continuare ad essere leader è supportato da investimenti continui e significativi, dagli impianti di produzione dedicati, dalla creazione di alleanze tecnologiche strategiche e dalla collaborazione tra Ricerca & Sviluppo e gli altri leader nel settore. Ecosistema di partner migliore nella sua categoria Panduit usa un approccio di tipo consulenziale per identificare i bisogni dei clienti e attirare i partner appropriati, collaborando per servire i propri clienti. Il robusto ecosistema di Panduit, di cui fanno parte architetti, consulenti, ingegneri, designer, integratori di sistemi, imprenditori e distributori, offre un portfolio completo di servizi per l'intero ciclo di vita dei prodotti. I nostri partner dispongono della competenza per offrire servizi importanti in merito a Pianificazione & Design, Costruzione & Distribuzione, nonché Manutenzione & Funzionamento, per offrire risultati misurabili e prevedibili. Alleanze strategiche in tutto il mondo Panduit coltiva alleanze strategiche a lungo termine con i maggiori leader del settore, quali Cisco Systems, EMC, IBM e Rockwell Automation, per integrare e sviluppare soluzioni innovative ed olistiche per i propri clienti. Investiamo costantemente in relazioni e risorse per risolvere le sfide commerciali più grandi dei nostri clienti. Attività globale e impegno L'impegno costante di Panduit per raggiungere l'eccellenza e le nostre alleanze tecnologiche con i principali leader del settore, quali Cisco Systems, EMC, Emerson, e IBM, consentono ai nostri team di vendite globali, di progettazione dei sistemi e di assistenza tecnica, altamente qualificati e competenti, di affrontare le sfide dei clienti più importanti a partire dalla determinazione iniziale del problema fino a giungere alla sua risoluzione. Gli specialisti locali, formati secondo gli standard e le competenze globali, garantiscono assistenza continua a livello regionale che aggiunge valore all'attività locale. La nostra catena di valore globale, che combina produzione, distribuzione e assistenza, fornisce risposte immediate ai problemi dei clienti e snellisce i processi di approvvigionamento e consegna verso qualunque destinazione in tutto il mondo. Ecosostenibilità Con il suo consolidato impegno dal punto di vista ambientale, Panduit sviluppa ed implementa costantemente soluzioni pensate per proteggere, sostenere e ripristinare il mondo in cui viviamo e operiamo. Tale impegno é dimostrato dalle nuove sedi di Panduit nel mondo dotate di certificazione LEED e dai progetti futuri che utilizzano la propria rivoluzionaria visione di Unified Physical InfrastructureSM (UPI, infrastruttura fisica unificata) per la convergenza di sistemi fondamentali, al fine di promuovere la sostenibilità. © 2015 Panduit Corp. TUTTI I DIRITTI RISERVATI Stampato nell'UE NKLC20--SA-ITA 9/2015 Panduit Corp. Sedi nel mondo Tinley Park, IL 60487 cs-emea@panduit.com US e Canada: 800.777.3300 Europa, Medio Oriente e Africa: 44.208.601.7200 America Latina: 52.33.3777,6000 Asia Pacifico: 65.6305.7575 www.panduit.com/NetKey TM
