- 1. SHPE1322-BUILDING MATERIALS AND COST ESTIMATION 01 TUGASAN 1 LAPORAN BAHAN BINAAN (CG - 20%) PENSYARAH : DR MOHD IZZUAN BIN MOHD ISHAR
- 2. NUR JAMLA SOFIA BINTI MOHD ARIFFIN A22HP0160 MUHAMMAD ALIFF MUHAIMIN MOHAMAD A22HP0092 SUFIA NATASHA BINTI KASSIM A22HP0236 AINUL RAHMAH BINTI KAMARUDIN A22HP0015 TEAM MEMBERS

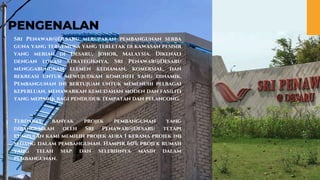

- 3. PENGENALAN Sri Penawar@Desaru merupakan pembangunan serba guna yang terkemuka yang terletak di kawasan pesisir yang meriah di Desaru, Johor, Malaysia. Dikenali dengan lokasi strategiknya, Sri Penawar@Desaru menggabungkan elemen kediaman, komersial, dan rekreasi untuk mewujudkan komuniti yang dinamik. Pembangunan ini bertujuan untuk memenuhi pelbagai keperluan, menawarkan kemudahan moden dan fasiliti yang menarik bagi penduduk tempatan dan pelancong. Terdapat banyak projek pembangunan yang dibangunkan oleh Sri Penawar@Desaru tetapi kumpulan kami memilih projek aura 1 kerana projek ini sedang dalam pembangunan. Hampir 60% projek rumah yang telah siap dan selebihnya masih dalam pembangunan.

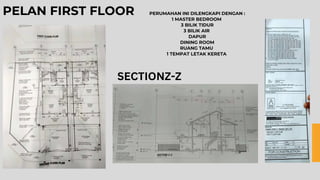

- 4. PELAN FIRST FLOOR PERUMAHAN INI DILENGKAPI DENGAN : 1 MASTER BEDROOM 3 BILIK TIDUR 3 BILIK AIR DAPUR DINING ROOM RUANG TAMU 1 TEMPAT LETAK KERETA SECTIONZ-Z

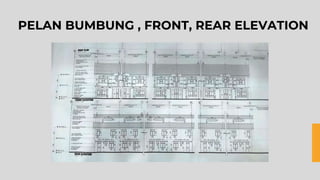

- 5. PELAN BUMBUNG , FRONT, REAR ELEVATION
- 6. GAMBAR PROJEK SEMASA PEMBINAAN

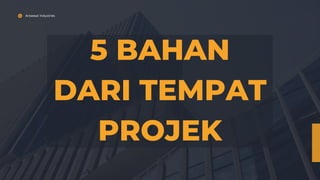

- 7. Arowwai Industries 5 BAHAN DARI TEMPAT PROJEK

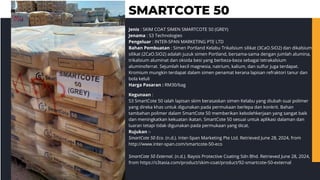

- 8. SMARTCOTE 50 Jenis : SKIM COAT SIMEN SMARTCOTE 50 (GREY) Jenama : S3 Technologies Pengeluar : INTER-SPAN MARKETING PTE LTD Bahan Pembuatan : Simen Portland Kelabu Trikalsium silikat (3CaO.SiO2) dan dikalsium silikat (2CaO.SiO2) adalah juzuk simen Portland, bersama-sama dengan jumlah alumina, trikalsium aluminat dan oksida besi yang berbeza-beza sebagai tetrakalsium aluminoferrat. Sejumlah kecil magnesia, natrium, kalium, dan sulfur juga terdapat. Kromium mungkin terdapat dalam simen penamat kerana lapisan refraktori tanur dan bola keluli Harga Pasaran : RM30/bag Kegunaan : S3 SmartCote 50 ialah lapisan skim berasaskan simen Kelabu yang diubah suai polimer yang direka khas untuk digunakan pada permukaan berlepa dan konkrit. Bahan tambahan polimer dalam SmartCote 50 memberikan kebolehkerjaan yang sangat baik dan meningkatkan kekuatan ikatan. SmartCote 50 sesuai untuk aplikasi dalaman dan luaran tetapi tidak digunakan pada permukaan yang dicat. Rujukan :- SmartCote 50 Eco. (n.d.). Inter-Span Marketing Pte Ltd. Retrieved June 28, 2024, from http://www.inter-span.com/smartcote-50-eco SmartCote 50 External. (n.d.). Baysis Protective Coating Sdn Bhd. Retrieved June 28, 2024, from https://s3tasia.com/product/skim-coat/product/92-smartcote-50-external

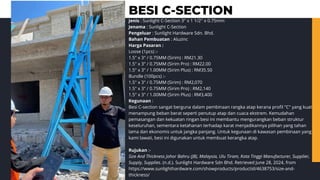

- 9. BESI C-SECTION Jenis : Sunlight C-Section 3'' x 1 1/2'' x 0.75mm Jenama : Sunlight C-Section Pengeluar : Sunlight Hardware Sdn. Bhd. Bahan Pembuatan : Aluzinc Harga Pasaran : Loose (1pcs) :- 1.5" x 3" / 0.75MM (Sirim) : RM21.30 1.5" x 3" / 0.75MM (Sirim Pro) : RM22.00 1.5" x 3" / 1.00MM (Sirim Plus) : RM35.50 Bundle (100pcs) :- 1.5" x 3" / 0.75MM (Sirim) : RM2,070 1.5" x 3" / 0.75MM (Sirim Pro) : RM2,140 1.5" x 3" / 1.00MM (Sirim Plus) : RM3,400 Kegunaan : Besi C-section sangat berguna dalam pembinaan rangka atap kerana profil "C" yang kuat menampung beban berat seperti penutup atap dan cuaca ekstrem. Kemudahan pemasangan dan kekuatan ringan besi ini membantu mengurangkan beban struktur keseluruhan, sementara ketahanan terhadap karat menjadikannya pilihan yang tahan lama dan ekonomis untuk jangka panjang. Untuk kegunaan di kawasan pembinaan yang kami lawati, besi ini digunakan untuk membuat kerangka atap. Rujukan :- Size And Thickness Johor Bahru (JB), Malaysia, Ulu Tiram, Kota Tinggi Manufacturer, Supplier, Supply, Supplies. (n.d.). Sunlight Hardware Sdn Bhd. Retrieved June 28, 2024, from https://www.sunlighthardware.com/showproducts/productid/4638753/size-and- thickness/

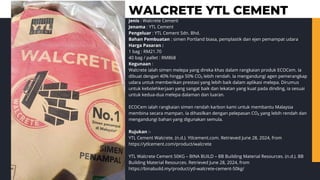

- 10. WALCRETE YTL CEMENT Jenis : Walcrete Cement Jenama : YTL Cement Pengeluar : YTL Cement Sdn. Bhd. Bahan Pembuatan : simen Portland biasa, pemplastik dan ejen pemampat udara Harga Pasaran : 1 bag : RM21.70 40 bag / pallet : RM868 Kegunaan : Walcrete ialah simen melepa yang direka khas dalam rangkaian produk ECOCem. Ia dibuat dengan 40% hingga 50% CO lebih rendah. Ia mengandungi agen pemerangkap udara untuk memberikan prestasi yang lebih baik dalam aplikasi melepa. Dirumus untuk kebolehkerjaan yang sangat baik dan lekatan yang kuat pada dinding, ia sesuai untuk kedua-dua melepa dalaman dan luaran. ECOCem ialah rangkaian simen rendah karbon kami untuk membantu Malaysia membina secara mampan. Ia dihasilkan dengan pelepasan CO yang lebih rendah dan mengandungi bahan yang digunakan semula. Rujukan :- YTL Cement Walcrete. (n.d.). Ytlcement.com. Retrieved June 28, 2024, from https://ytlcement.com/product/walcrete YTL Walcrete Cement 50KG BINA BUILD BB Building Material Resources. (n.d.). BB Building Material Resources. Retrieved June 28, 2024, from https://binabuild.my/product/ytl-walcrete-cement-50kg/

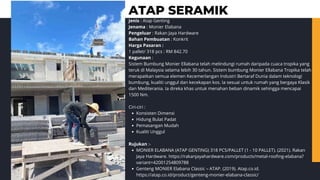

- 11. Jenis : Atap Genting Jenama : Monier Elabana Pengeluar : Rakan Jaya Hardware Bahan Pembuatan : Konkrit Harga Pasaran : 1 pallet/ 318 pcs : RM 842.70 Kegunaan : Sistem Bumbung Monier Ellabana telah melindungi rumah daripada cuaca tropika yang teruk di Malaysia selama lebih 30 tahun. Sistem bumbung Monier Ellabana Tropika telah merapatkan semua elemen Kecemerlangan Industri Bertaraf Dunia dalam teknologi bumbung, kualiti unggul dan kecekapan kos. Ia sesuai untuk rumah yang bergaya Klasik dan Mediterania. Ia direka khas untuk menahan beban dinamik sehingga mencapai 1500 Nm. Ciri-ciri : Konsisten Dimensi Hidung Bulat Padat Pemasangan Mudah Kualiti Unggul Rujukan :- MONIER ELABANA (ATAP GENTING) 318 PCS/PALLET (1 - 10 PALLET). (2021). Rakan Jaya Hardware. https://rakanjayahardware.com/products/metal-roofing-elabana? variant=42001254809788 Genteng MONIER Elabana Classic ATAP. (2019). Atap.co.id. https://atap.co.id/product/genteng-monier-elabana-classic/ ATAP SERAMIK

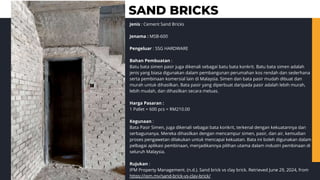

- 12. SAND BRICKS Jenis : Cement Sand Bricks Jenama : MSB-600 Pengeluar : SSG HARDWARE Bahan Pembuatan : Batu bata simen pasir juga dikenali sebagai batu bata konkrit. Batu bata simen adalah jenis yang biasa digunakan dalam pembangunan perumahan kos rendah dan sederhana serta pembinaan komersial lain di Malaysia. Simen dan bata pasir mudah dibuat dan murah untuk dihasilkan. Bata pasir yang diperbuat daripada pasir adalah lebih murah, lebih mudah, dan dihasilkan secara meluas. Harga Pasaran : 1 Pallet = 600 pcs = RM210.00 Kegunaan : Bata Pasir Simen, juga dikenali sebagai bata konkrit, terkenal dengan kekuatannya dan serbagunanya. Mereka dihasilkan dengan mencampur simen, pasir, dan air, kemudian proses pengawetan dilakukan untuk mencapai kekuatan. Bata ini boleh digunakan dalam pelbagai aplikasi pembinaan, menjadikannya pilihan utama dalam industri pembinaan di seluruh Malaysia. Rujukan : IPM Property Management. (n.d.). Sand brick vs clay brick. Retrieved June 29, 2024, from https://ipm.my/sand-brick-vs-clay-brick/

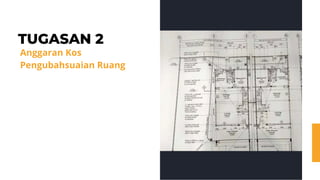

- 13. TUGASAN 2 Anggaran Kos Pengubahsuaian Ruang

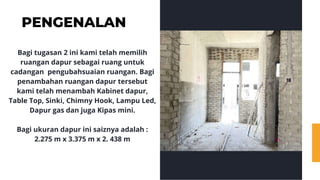

- 14. PENGENALAN Bagi tugasan 2 ini kami telah memilih ruangan dapur sebagai ruang untuk cadangan pengubahsuaian ruangan. Bagi penambahan ruangan dapur tersebut kami telah menambah Kabinet dapur, Table Top, Sinki, Chimny Hook, Lampu Led, Dapur gas dan juga Kipas mini. Bagi ukuran dapur ini saiznya adalah : 2.275 m x 3.375 m x 2. 438 m

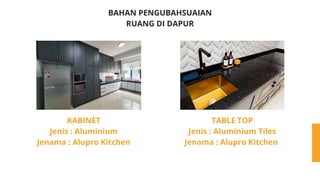

- 16. BAHAN PENGUBAHSUAIAN RUANG DI DAPUR KABINET Jenis : Aluminium Jenama : Alupro Kitchen TABLE TOP Jenis : Aluminium Tiles Jenama : Alupro Kitchen

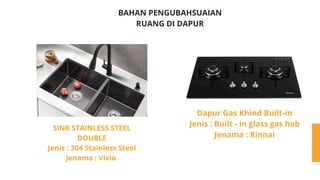

- 17. 01 BAHAN PENGUBAHSUAIAN RUANG DI DAPUR SINK STAINLESS STEEL DOUBLE Jenis : 304 Stainless Steel Jenama : Vivio Dapur Gas Khind Built-in Jenis : Built - in glass gas hob Jenama : Rinnai

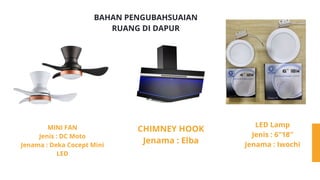

- 18. 01 BAHAN PENGUBAHSUAIAN RUANG DI DAPUR MINI FAN Jenis : DC Moto Jenama : Deka Cocept Mini LED CHIMNEY HOOK Jenama : Elba LED Lamp Jenis : 6'18' Jenama : Iwochi

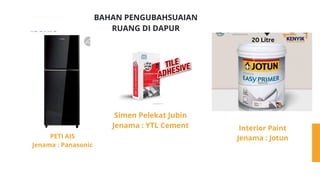

- 19. 01 BAHAN PENGUBAHSUAIAN RUANG DI DAPUR PETI AIS Jenama : Panasonic Simen Pelekat Jubin Jenama : YTL Cement Interior Paint Jenama : Jotun

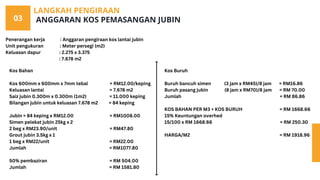

- 21. 03 LANGKAH PENGIRAAN ANGGARAN KOS PEMASANGAN JUBIN Penerangan kerja : Anggaran pengiraan kos lantai jubin Unit pengukuran : Meter persegi (m2) Keluasan dapur : 2.275 x 3.375 : 7.678 m2 Kos Bahan Kos 600mm x 600mm x 7mm tebal = RM12.00/keping Keluasan lantai = 7.678 m2 Saiz jubin 0.300m x 0.300m (1m2) = 11.000 keping Bilangan jubin untuk keluasan 7.678 m2 = 84 keping Jubin = 84 keping x RM12.00 = RM1008.00 Simen pelekat jubin 25kg x 2 2 beg x RM23.90/unit = RM47.80 Grout jubin 3.5kg x 1 1 beg x RM22/unit = RM22.00 Jumlah = RM1077.80 50% pembaziran = RM 504.00 Jumlah = RM 1581.80 Kos Buruh Buruh bancuh simen (3 jam x RM45)/8 jam = RM16.86 Buruh pasang jubin (8 jam x RM70)/8 jam = RM 70.00 Jumlah = RM 86.86 KOS BAHAN PER M3 + KOS BURUH = RM 1668.66 15% Keuntungan overhed 15/100 x RM 1668.66 = RM 250.30 HARGA/M2 = RM 1918.96

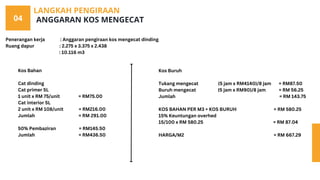

- 22. 04 LANGKAH PENGIRAAN ANGGARAN KOS MENGECAT Penerangan kerja : Anggaran pengiraan kos mengecat dinding Ruang dapur : 2.275 x 3.375 x 2.438 : 10.116 m3 Kos Bahan Cat dinding Cat primer 5L 1 unit x RM 75/unit = RM75.00 Cat interior 5L 2 unit x RM 108/unit = RM216.00 Jumlah = RM 291.00 50% Pembaziran = RM145.50 Jumlah = RM436.50 Kos Buruh Tukang mengecat (5 jam x RM4140)/8 jam = RM87.50 Buruh mengecat (5 jam x RM90)/8 jam = RM 56.25 Jumlah = RM 143.75 KOS BAHAN PER M3 + KOS BURUH = RM 580.25 15% Keuntungan overhed 15/100 x RM 580.25 = RM 87.04 HARGA/M2 = RM 667.29

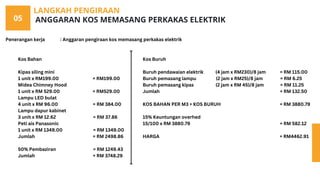

- 23. 05 LANGKAH PENGIRAAN ANGGARAN KOS MEMASANG PERKAKAS ELEKTRIK Penerangan kerja : Anggaran pengiraan kos memasang perkakas elektrik Kos Bahan Kipas siling mini 1 unit x RM199.00 = RM199.00 Midea Chimney Hood 1 unit x RM 529.00 = RM529.00 Lampu LED bulat 4 unit x RM 96.00 = RM 384.00 Lampu dapur kabinet 3 unit x RM 12.62 = RM 37.86 Peti ais Panasonic 1 unit x RM 1349.00 = RM 1349.00 Jumlah = RM 2498.86 50% Pembaziran = RM 1249.43 Jumlah = RM 3748.29 Kos Buruh Buruh pendawaian elektrik (4 jam x RM230)/8 jam = RM 115.00 Buruh pemasang lampu (2 jam x RM25)/8 jam = RM 6.25 Buruh pemasang kipas (2 jam x RM 45)/8 jam = RM 11.25 Jumlah = RM 132.50 KOS BAHAN PER M3 + KOS BURUH = RM 3880.79 15% Keuntungan overhed 15/100 x RM 3880.79 = RM 582.12 HARGA = RM4462.91

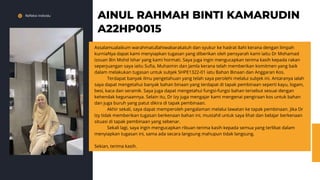

- 25. Refleksi Individu AINUL RAHMAH BINTI KAMARUDIN A22HP0015 Assalamualaikum warahmatullahiwabarakatuh dan syukur ke hadrat Ilahi kerana dengan limpah kurniaNya dapat kami menyiapkan tugasan yang diberikan oleh pensyarah kami iaitu Dr Mohamad Izzuan Bin Mohd Ishar yang kami hormati. Saya juga ingin mengucapkan terima kasih kepada rakan seperjuangan saya iaitu Sufia, Muhaimin dan Jamla kerana telah memberikan komitmen yang baik dalam melakukan tugasan untuk subjek SHPE1322-01 iatu Bahan Binaan dan Anggaran Kos. Terdapat banyak ilmu pengetahuan yang telah saya perolehi melalui subjek ini. Antaranya ialah saya dapat mengetahui banyak bahan binaan yang terdapat di tapak pembinaan seperti kayu, logam, besi, kaca dan seramik. Saya juga dapat mengetahui fungsi-fungsi bahan tersebut sesuai dengan kehendak kegunaannya. Selain itu, Dr Izy juga mengajar kami mengenai pengiraan kos untuk bahan dan juga buruh yang patut dikira di tapak pembinaan. Akhir sekali, saya dapat memperoleh pengalaman melalui lawatan ke tapak pembinaan. Jika Dr Izy tidak memberikan tugasan berkenaan bahan ini, mustahil untuk saya lihat dan belajar berkenaan situasi di tapak pembinaan yang sebenar. Sekali lagi, saya ingin mengucapkan ribuan terima kasih kepada semua yang terlibat dalam menyiapkan tugasan ini, sama ada secara langsung mahupun tidak langsung. Sekian, terima kasih.

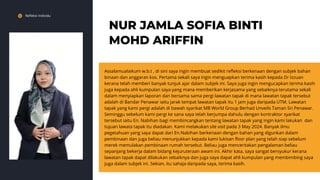

- 26. Refleksi Individu NUR JAMLA SOFIA BINTI MOHD ARIFFIN Assalamualaikum w.b.t , di sini saya ingin membuat sedikit refleksi berkenaan dengan subjek bahan binaan dan anggaran kos. Pertama sekali saya ingin menguapkan terima kasih kepada Dr Izzuan kerana telah memberi banyak tunjuk ajar dalam subjek ini. Saya juga ingin mengucapkan terima kasih juga kepada ahli kumpulan saya yang mana memberikan kerjasama yang sebaiknya terutama sekali dalam menyiapkan laporan dan bersama sama pergi lawatan tapak di mana lawatan tapak tersebut adalah di Bandar Penawar iaitu jarak tempat lawatan tapak itu 1 jam juga daripada UTM. Lawatan tapak yang kami pergi adalah di bawah syarikat MB World Group Berhad Unveils Taman Sri Penawar. Seminggu sebelum kami pergi ke sana saya telah berjumpa dahulu dengan kontraktor syarikat tersebut iaitu En. Nabihan bagi membincangkan tentang lawatan tapak yang ingin kami lakukan dan tujuan lawata tapak itu diadakan. Kami melakukan site visit pada 3 May 2024. Banyak ilmu pegetahuan yang saya dapat dari En.Nabihan berkenaan dengan bahan yang digunkan dalam pembinaan dan juga beliau menunjukkan kepada kami lukisan floor plan yang telah siap sebelum merek memulakan pembinaan rumah tersebut. Beliau juga menceritakan pengalaman beliau sepanjang bekerja dalam bidang kejuruteraan awam ini. Akhir kata, saya sangat bersyukur kerana lawatan tapak dapat dilakukan sebaiknya dan juga saya dapat ahli kumpulan yang membimbing saya juga dalam subjek ini. Sekian, itu sahaja daripada saya, terima kasih.
- 27. Refleksi Individu SUFIA NATASHA BINTI KASSIM A22HP0236 Assalamualaikum warahmatullahiwabarakatuh, yang berbahagia selaku pensyarah subjek SPE1322- 01, Dr. Mohamad Izzuan Bin Mohd Ishar, dan yang dikasihi rakan sekumpulan sekalian. Dengan rendah hati saya ingin berterima kasih kepada semua yang telah membantu saya sepanjang semesta ini secara langsung dan tidak langsung. Banyak yang saya dapat dalam mata pelajaran ini, saya telah memperolehi banyak pengalaman melibatkan pemahaman yang mendalam tentang pelbagai jenis bahan binaan yang boleh digunakan dalam industri. Kursus ini telah meningkatkan keupayaan saya dalam menggunakan teknik untuk menganggarkan kos projek pembinaan. Saya juga semakin menyedari betapa pentingnya pengawalan kos dalam memastikan kejayaan projek. Dalam kursus ini juga, saya memahami bahawa terdapat pelbagai jenis bahan binaan yang boleh dipilih berdasarkan kriteria yang dikehendaki seperti kekuatan, ketahanan terhadap cuaca, dan kebolehkerjaan. Kebolehan untuk memilih bahan yang sesuai dengan keperluan projek adalah kunci dalam menyusun anggaran kos yang tepat dan memastikan kecekapan projek secara keseluruhan. Selain itu, kerjasama dalam tugasan berkumpulan telah memperluaskan pemahaman saya tentang kerjasama pasukan dalam konteks pengurusan projek. Secara keseluruhan, pengalaman ini telah mempersiapkan saya dengan baik untuk menghadapi cabaran di dunia industri pembinaan.

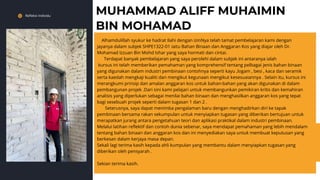

- 28. Refleksi Individu MUHAMMAD ALIFF MUHAIMIN BIN MOHAMAD Alhamdulillah syukur ke hadrat Ilahi dengan izinNya telah tamat pembelajaran kami dengan jayanya dalam subjek SHPE1322-01 iaitu Bahan Binaan dan Anggaran Kos yang diajar oleh Dr. Mohamad Izzuan Bin Mohd Ishar yang saya hormati dan cintai. Terdapat banyak pembelajaran yang saya perolehi dalam subjek ini antaranya ialah kursus ini telah memberikan pemahaman yang komprehensif tentang pelbagai jenis bahan binaan yang digunakan dalam industri pembinaan contohnya seperti kayu ,logam , besi , kaca dan seramik serta kaedah mengkaji kualiti dan mengikut kegunaan mengikut kesesuaiannya . Selain itu, kursus ini merangkumi prinsip dan amalan anggaran kos untuk bahan-bahan yang akan digunakan di dalam pembangunan projek .Dari sini kami pelajari untuk membangunkan pemikiran kritis dan kemahiran analisis yang diperlukan sebagai menilai bahan binaan dan menghasilkan anggaran kos yang tepat bagi sesebuah projek seperti dalam tugasan 1 dan 2 . Seterusnya, saya dapat menimba pengalaman baru dengan menghadirkan diri ke tapak pembinaan bersama rakan sekumpulan untuk menyiapkan tugasan yang diberikan bertujuan untuk merapatkan jurang antara pengetahuan teori dan aplikasi praktikal dalam industri pembinaan. Melalui latihan reflektif dan contoh dunia sebenar, saya mendapat pemahaman yang lebih mendalam tentang bahan binaan dan anggaran kos dan ini menyediakan saya untuk membuat keputusan yang berkesan dalam kerjaya masa depan. Sekali lagi terima kasih kepada ahli kumpulan yang membantu dalam menyiapkan tugasan yang diberikan oleh pensyarah . Sekian terima kasih.
