Buveco Ventilatorkachels
- 1. V E N T I L A T O R K A C H E L S

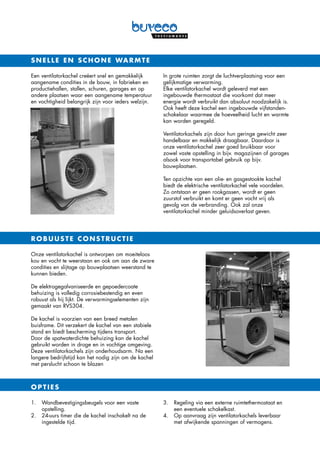

- 2. Een ventilatorkachel cre谷ert snel en gemakkelijk aangename condities in de bouw, in fabrieken en productiehallen, stallen, schuren, garages en op andere plaatsen waar een aangename temperatuur en vochtigheid belangrijk zijn voor ieders welzijn. In grote ruimten zorgt de luchtverplaatsing voor een gelijkmatige verwarming. Elke ventilatorkachel wordt geleverd met een ingebouwde thermostaat die voorkomt dat meer energie wordt verbruikt dan absoluut noodzakelijk is. Ook heeft deze kachel een ingebouwde vijfstanden- schakelaar waarmee de hoeveelheid lucht en warmte kan worden geregeld. Ventilatorkachels zijn door hun geringe gewicht zeer handelbaar en makkelijk draagbaar. Daardoor is onze ventilatorkachel zeer goed bruikbaar voor zowel vaste opstelling in bijv. magazijnen of garages alsook voor transportabel gebruik op bijv. bouwplaatsen. Ten opzichte van een olie- en gasgestookte kachel biedt de elektrische ventilatorkachel vele voordelen. Zo ontstaan er geen rookgassen, wordt er geen zuurstof verbruikt en komt er geen vocht vrij als gevolg van de verbranding. Ook zal onze ventilatorkachel minder geluidsoverlast geven. snelle en schone warmte Onze ventilatorkachel is ontworpen om moeiteloos kou en vocht te weerstaan en ook om aan de zware condities en slijtage op bouwplaatsen weerstand te kunnen bieden. De elektrogegalvaniseerde en gepoedercoate behuizing is volledig corrosiebestendig en even robuust als hij lijkt. De verwarmingselementen zijn gemaakt van RVS304. De kachel is voorzien van een breed metalen buisframe. Dit verzekert de kachel van een stabiele stand en biedt bescherming tijdens transport. Door de spatwaterdichte behuizing kan de kachel gebruikt worden in droge en in vochtige omgeving. Deze ventilatorkachels zijn onderhoudsarm. Na een langere bedrijfstijd kan het nodig zijn om de kachel met perslucht schoon te blazen 1. Wandbevestigingsbeugels voor een vaste opstelling. 2. 24-uurs timer die de kachel inschakelt na de ingestelde tijd. 3. Regeling via een externe ruimtethermostaat en een eventuele schakelkast. 4. Op aanvraag zijn ventilatorkachels leverbaar met afwijkende spanningen of vermogens. ROBUUSTE CONSTRUCTIE OPTIES

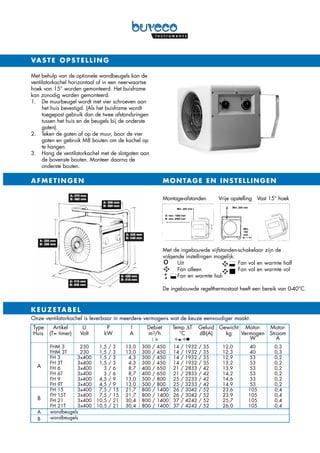

- 3. Met behulp van de optionele wandbeugels kan de ventilatorkachel horizontaal of in een neerwaartse hoek van 15属 worden gemonteerd. Het buisframe kan zonodig worden gemonteerd. 1. De muurbeugel wordt met vier schroeven aan het huis bevestigd. (Als het buisframe wordt toegepast gebruik dan de twee afstandsringen tussen het huis en de beugels bij de onderste gaten). 2. Teken de gaten af op de muur, boor de vier gaten en gebruik M8 bouten om de kachel op te hangen. 3. Hang de ventilatorkachel met de slotgaten aan de bovenste bouten. Monteer daarna de onderste bouten. VASTE OPSTELLING AFMETINGEN MONTAGE EN INSTELLINGEN Met de ingebouwde vijfstanden-schakelaar zijn de volgende instellingen mogelijk: Uit Fan vol en warmte half Fan alleen Fan vol en warmte vol Fan en warmte half De ingebouwde regelthermostaat heeft een bereik van 0-40属C. Montage-afstanden Vrije opstelling Vast 15属 hoek Keu z etabel FHM 3 230 1,5 / 3 13,0 300 / 450 14 / 19 32 / 35 12,0 40 0,3 FHM 3T 230 1,5 / 3 13,0 300 / 450 14 / 19 32 / 35 12,3 40 0,3 FH 3 3x400 1,5 / 3 4,3 300 / 450 14 / 19 32 / 35 12,9 53 0,2 FH 3T 3x400 1,5 / 3 4,3 300 / 450 14 / 19 32 / 35 13,2 53 0,2 FH 6 3x400 3 / 6 8,7 400 / 650 21 / 28 33 / 42 13,9 53 0,2 FH 6T 3x400 3 / 6 8,7 400 / 650 21 / 28 33 / 42 14,2 53 0,2 FH 9 3x400 4,5 / 9 13,0 500 / 800 25 / 32 33 / 42 14,6 53 0,2 FH 9T 3x400 4,5 / 9 13,0 500 / 800 25 / 32 33 / 42 14,9 53 0,2 FH 15 3x400 7,5 / 15 21,7 800 / 1400 26 / 30 42 / 52 23,6 105 0,4 FH 15T 3x400 7,5 / 15 21,7 800 / 1400 26 / 30 42 / 52 23,9 105 0,4 FH 21 3x400 10,5 / 21 30,4 800 / 1400 37 / 42 42 / 52 25,7 105 0,4 FH 21T 3x400 10,5 / 21 30,4 800 / 1400 37 / 42 42 / 52 26,0 105 0,4 wandbeugels wandbeugels A B a b Onze ventilatorkachel is leverbaar in meerdere vermogens wat de keuze eenvoudiger maakt. Type Artikel U P I Debiet Temp T Geluid Gewicht Motor- Motor- Huis (T= timer) Volt kW A m3/h 属C dB(A) kg Vermogen Stroom W A

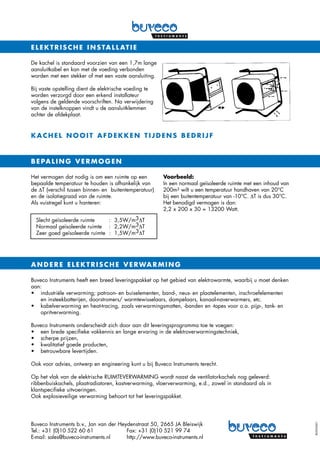

- 4. De kachel is standaard voorzien van een 1,7m lange aansluitkabel en kan met de voeding verbonden worden met een stekker of met een vaste aansluiting. Bij vaste opstelling dient de elektrische voeding te worden verzorgd door een erkend installateur volgens de geldende voorschriften. Na verwijdering van de instelknoppen vindt u de aansluitklemmen achter de afdekplaat. ELEKTRISCHE INSTALLATIE KACHEL NOOIT AFDEKKEN TIJDENS BEDRIJF Het vermogen dat nodig is om een ruimte op een bepaalde temperatuur te houden is afhankelijk van de T (verschil tussen binnen- en buitentemperatuur) en de isolatiegraad van de ruimte. Als vuistregel kunt u hanteren: Voorbeeld: In een normaal ge誰soleerde ruimte met een inhoud van 200m3 wilt u een temperatuur handhaven van 20属C bij een buitentemperatuur van -10属C. T is dus 30属C. Het benodigd vermogen is dan: 2,2 x 200 x 30 = 13200 Watt. BEPALING VERMOGEN Slecht ge誰soleerde ruimte : 3,5W/m3T Normaal ge誰soleerde ruimte : 2,2W/m3T Zeer goed ge誰soleerde ruimte : 1,5W/m3T Buveco Instruments heeft een breed leveringspakket op het gebied van elektrowarmte, waarbij u moet denken aan: industri谷le verwarming; patroon- en buiselementen, band-, neus- en plaatelementen, inschroefelementen en insteekbatterijen, doorstromers/ warmtewisselaars, dompelaars, kanaal-naverwarmers, etc. kabelverwarming en heat-tracing, zoals verwarmingsmatten, -banden en -tapes voor o.a. pijp-, tank- en opritverwarming. Buveco Instruments onderscheidt zich door aan dit leveringsprogramma toe te voegen: een brede specifieke vakkennis en lange ervaring in de elektroverwarmingstechniek, scherpe prijzen, kwalitatief goede producten, betrouwbare levertijden. Ook voor advies, ontwerp en engineering kunt u bij Buveco Instruments terecht. Op het vlak van de elektrische RUIMTEVERWARMING wordt naast de ventilatorkachels nog geleverd: ribbenbuiskachels, plaatradiatoren, kastverwarming, vloerverwarming, e.d., zowel in standaard als in klantspecifieke uitvoeringen. Ook explosieveilige verwarming behoort tot het leveringspakket. ANDERE ELEKTRISCHE VERWARMING 8050-0601 Buveco Instruments b.v., Jan van der Heydenstraat 50, 2665 JA Bleiswijk Tel.: +31 (0)10 522 60 61 Fax: +31 (0)10 521 99 74 E-mail: sales@buveco-instruments.nl http://www.buveco-instruments.nl
