Catalogo 2013 climatizzatori senza unità esterna IRC
- 1. Catalogo 2013 Climatizzatori senza unità esterna

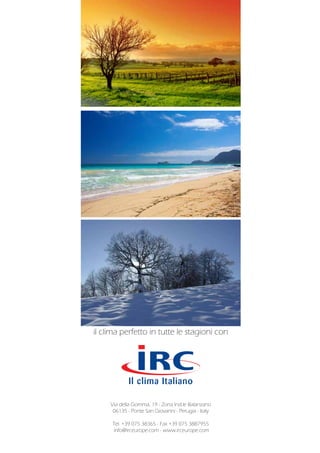

- 2. Via della Gomma, 19 - Zona Ind.le Balanzano 06135 - Ponte San Giovanni - Perugia - Italy Tel. +39 075 38365 - Fax +39 075 3887955 info@irceurope.com - www.irceurope.com il clima perfetto in tutte le stagioni con

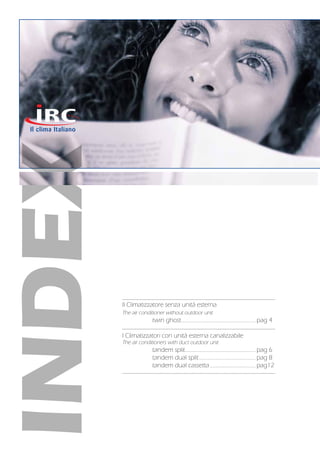

- 3. INDEX Il Climatizzatore senza unità esterna The air conditioner without outdoor unit twin ghost............................................................ pag 4 I Climatizzatori con unità esterna canalizzabile The air conditioners with duct outdoor unit tandem split......................................................... pag 6 tandem dual split.............................................. pag 8 tandem dual cassetta..................................... pag12

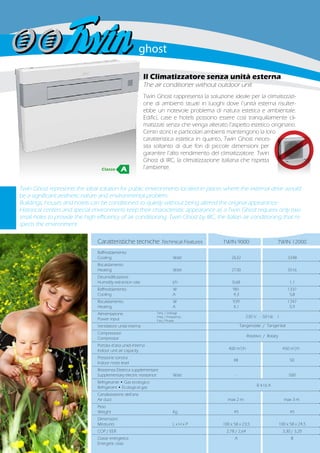

- 4. Caratteristiche tecniche Technical Features TWIN 9000 TWIN 12000 Raffreddamento Cooling Watt 2632 3348 Riscaldamento Heating Watt 2730 3516 Deumidificazione Humidity extraction rate l/h 0,68 1,1 Raffreddamento W 981 1337 Cooling A 4,3 5,8 Riscaldamento W 939 1347 Heating A 4,1 5,9 Alimentazione Power input Ventilatore unità interna Compressore Compressor Portata d’aria unità interna Indoor unit air capacity Pressione sonora Indoor noise level Resistenza Elettrica supplementare Supplementary electric resistance Watt - 500 Refrigerante • Gas ecologico Refrigerant • Ecological gas Canalizzazione dell’aria Air duct max 2 m. max 3 m. Peso Weight Kg 45 45 Dimensioni Measures L x H x P 100 x 58 x 23,5 100 x 58 x 24,5 COP / EER 2,78 / 2,64 3,30 / 3,20 Classe energetica A B Energetic class Twin Ghost represents the ideal solution for public environments located in places where the external drive would be a significant aesthetic nature and environmental problem. Buildings, houses and hotels can be conditioned so quietly without being altered the original appearance. Historical centers and special environments keep their characteristic appearance as a Twin Ghost requires only two small holes to provide the high efficiency of air conditioning. Twin Ghost by IRC, the Italian air conditioning that re- spects the environment. Tens. / Voltage Freq. / Frequency Fasi / Phases 230 V. - 50 Hz. 1 Tangenziale / Tangential Rotativo / Rotary Il Climatizzatore senza unità esterna The air conditioner without outdoor unit Twin Ghost rappresenta la soluzione ideale per la climatizzazi- one di ambienti situati in luoghi dove l’unità esterna risulter- ebbe un notevole problema di natura estetica e ambientale. Edifici, case e hotels possono essere così tranquillamente cli- matizzati senza che venga alterato l’aspetto estetico originario. Centri storici e particolari ambienti mantengono la loro caratteristica estetica in quanto. Twin Ghost neces- sita soltanto di due fori di piccole dimensioni per garantire l’alto rendimento del climatizzatore. Twin Ghost di IRC, la climatizzazione italiana che rispetta l’ambiente. R 410 A Classe A 48 50 400 m3 /h 450 m3 /h

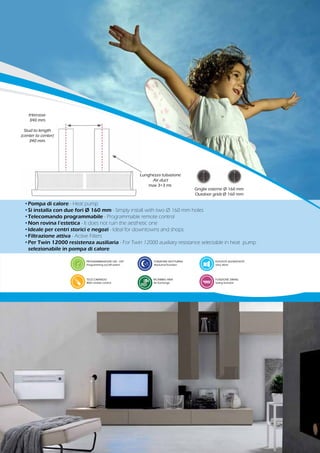

- 5. •Pompa di calore - Heat pump •Si installa con due fori Ø 160 mm - Simply install with two Ø 160 mm holes •Telecomando programmabile - Programmable remote control •Non rovina l’estetica - It does not ruin the aesthetic one •Ideale per centri storici e negozi - Ideal for downtowns and shops •Filtrazione attiva - Active Filters •Per Twin 12000 resistenza ausiliaria - For Twin 12000 auxiliary resistance selectable in heat pump selezionabile in pompa di calore PROGRAMMAZIONE ON - OFF Programming on/off switch TELECOMANDO With remote control Griglie esterne Ø 160 mm Outdoor grids Ø 160 mm Lunghezza tubazione Air duct max 3+3 mt. Interasse 340 mm. Stud to length (center to center) 340 mm. RICAMBIO ARIA Air Exchange ELEVATA SILENZIOSITÀ Very silent FUNZIONE SWING Swing function FUNZIONE NOTTURNA Nocturnal function

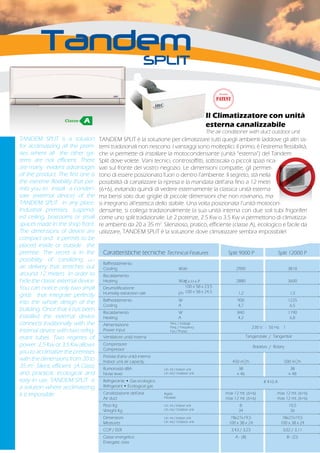

- 6. TANDEM SPLIT is a solution for acclimatizing all the prem- ises where all the other sys- tems are not efficient. There are many evident advantages of the product. The first one is the extreme flexibility that per- mits you to install a conden- sate (external device) of the TANDEM SPLIT in any place. Industrial premises, suspend- ed ceiling, boxrooms or small spaces made in the shop front. The dimensions of device are compact and it permits to be placed inside or outside the premise. The secret is in the possibility of canalizing an air delivery that stretches out around 12 meters in order to hide the classic external device. You can notice only two small grids that integrate perfectly into the whole design of the building. Once that it has been installed the external device connects traditionally with the internal device with two refrig- erant tubes. Two regimes of power 2.5 Kw or 3.5 Kw allows you to acclimatize the premises with the dimensions from 20 to 35 m2 . Silent, efficient (A Class) and practical, ecological and easy in use. TANDEM SPLIT is a solution where acclimatizing it is impossible. Il Climatizzatore con unità esterna canalizzabile The air conditioner with duct outdoor unit TANDEM SPLIT è la soluzione per climatizzare tutti quegli ambienti laddove gli altri sis- temi tradizionali non riescono. I vantaggi sono molteplici. Il primo, è l’estrema flessibilità, che vi permette di installare la motocondensante (unità “esterna”) del Tandem Split dove volete. Vani tecnici, controsoffitti, sottoscala o piccoli spazi rica- vati sul fronte del vostro negozio. Le dimensioni compatte, gli permet- tono di essere posizionato fuori o dentro l’ambiente. Il segreto, stà nella possibilità di canalizzare la ripresa e la mandata dell’aria fino a 12 metri (6+6), evitando quindi di vedere esternamente la classica unità esterna ma bensì solo due griglie di piccole dimensioni che non rovinano, ma si integrano all’estetica dello stabile. Una volta posizionata l’unità motocon- densante, si collega tradizionalmente la sua unità interna con due soli tubi frigoriferi come uno split tradizionale. Le 2 potenze, 2.5 Kw o 3.5 Kw vi permettono di climatizza- re ambienti da 20 a 35 m2 . Silenzioso, pratico, efficiente (classe A), ecologico e facile da utilizzare, TANDEM SPLIT è la soluzione dove climatizzare sembra impossibile! Caratteristiche tecniche Technical Features Split 9000 P Split 12000 P Raffreddamento Cooling Watt 2900 3810 Riscaldamento Heating Watt 2880 3600 Deumidificazione Humidity extraction rate l/h 1,2 1,5 Raffreddamento W 900 1225 Cooling A 4,7 6,5 Riscaldamento W 840 1190 Heating A 4,2 6,0 Alimentazione Power input Ventilatore unità interna Compressore Compressor Portata d’aria unità interna Indoor unit air capacity 450 m 3 /h 500 m 3 /h Rumorosità dBA 38 38 Noise level ≤ 46 ≤ 48 Refrigerante • Gas ecologico Refrigerant • Ecological gas Canalizzazione dell’aria max 12 mt. (6+6) max 12 mt. (6+6) Air duct max 12 mt. (6+6) max 12 mt. (6+6) Peso Kg 8 10,5 Weight Kg 34 36 Dimensioni 78x27x19,5 78x27x19,5 Measures 100 x 38 x 24 100 x 38 x 24 COP / EER 3,43 / 3,23 3,02 / 3,11 Classe energetica A - (B) B - (D) Energetic class Tens. / Voltage Freq. / Frequency Fasi / Phases 230 V. - 50 Hz. 1 Tangenziale / Tangential Rotativo / Rotary R 410 A Classe A Un. int / Indoor unit Un. est./ Outdoor unit Rigido Flessibile Un. int / Indoor unit Un. est./ Outdoor unit Un. int / Indoor unit Un. est./ Outdoor unit L x H x P 100 x 58 x 23,5 100 x 58 x 24,5

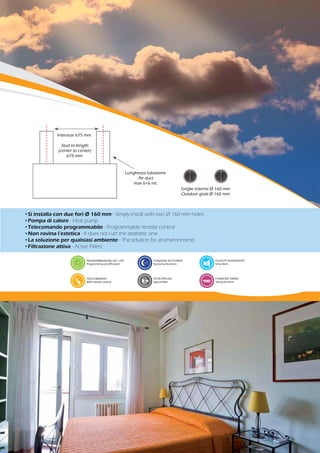

- 7. •Si installa con due fori Ø 160 mm - Simply install with two Ø 160 mm holes •Pompa di calore - Heat pump •Telecomando programmabile - Programmable remote control •Non rovina l’estetica - It does not ruin the aesthetic one •La soluzione per qualsiasi ambiente - The solution for all environments •Filtrazione attiva - Active Filters PROGRAMMAZIONE ON - OFF Programming on/off switch TELECOMANDO With remote control FUNZIONE NOTTURNA Nocturnal function FILTRI SPECIALI Special filter ELEVATA SILENZIOSITÀ Very silent FUNZIONE SWING Swing function Griglie esterne Ø 160 mm Outdoor grids Ø 160 mm Lunghezza tubazione Air duct max 6+6 mt. Interasse 675 mm. Stud to length (center to center) 675 mm.

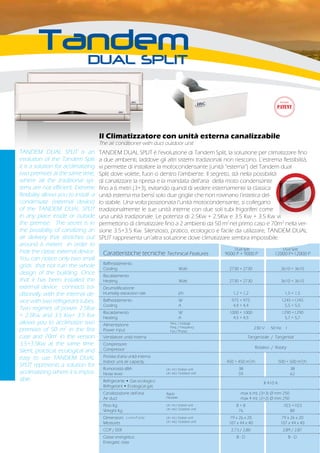

- 8. TANDEM DUAL SPLIT is an evolution of the Tandem Split it is a solution for acclimatizing two premises at the same time, where all the traditional sys- tems are not efficient. Extreme flexibility allows you to install a condensate (external device) of the TANDEM DUAL SPLIT in any place inside or outside the premise. The secret is in the possibility of canalizing an air delivery that stretches out around 6 meters in order to hide the classic external device. You can notice only two small grids that not ruin the whole design of the building. Once that it has been installed the external device connects tra- ditionally with the internal de- vice with two refrigerant tubes. Two regimes of power 2.5Kw + 2.5Kw and 3.5 Kw+ 3.5 Kw allows you to acclimatize two premises of 50 m2 in the first case and 70m2 in the version 3.5+3.5Kw at the same time. Silent, practical, ecological and easy to use TANDEM DUAL SPLIT represents a solution for acclimatizing where it is impos- sible. Il Climatizzatore con unità esterna canalizzabile The air conditioner with duct outdoor unit TANDEM DUAL SPLIT è l’evoluzione di Tandem Split, la soluzione per climatizzare fino a due ambienti, laddove gli altri sistemi tradizionali non riescono. L’estrema flessibilità, vi permette di installare la motocondensante (unità “esterna”) del Tandem dual Split dove volete, fuori o dentro l’ambiente. Il segreto, stà nella possibilità di canalizzare la ripresa e la mandata dell’aria della moto condensante fino a 6 metri (3+3), evitando quindi di vedere esternamente la classica unità esterna ma bensì solo due griglie che non rovinano l’estetica del- lo stabile. Una volta posizionata l’unità motocondensante, si collegano tradizionalmente le sue unità interne con due soli tubi frigoriferi come una unità tradizionale. Le potenza di 2.5Kw + 2.5Kw e 3.5 Kw + 3.5 Kw vi permettono di climatizzare fino a 2 ambienti da 50 m2 nel primo caso e 70m2 nella ver- sione 3.5+3.5 Kw. Silenzioso, pratico, ecologico e facile da utilizzare, TANDEM DUAL SPLIT rappresenta un’altra soluzione dove climatizzare sembra impossibile. Tens. / Voltage Freq. / Frequency Fasi / Phases R 410 A Caratteristiche tecniche Technical Features 9000 P + 9000 P 12000 P+12000 P Raffreddamento Cooling Watt 2730 + 2730 3610 + 3610 Riscaldamento Heating Watt 2730 + 2730 3610 + 3610 Deumidificazione Humidity extraction rate l/h 1,2 + 1,2 1,5 + 1,5 Raffreddamento W 975 + 975 1245 +1245 Cooling A 4,4 + 4,4 5,5 + 5,5 Riscaldamento W 1000 + 1000 1290 +1290 Heating A 4,5 + 4,5 5,7 + 5,7 Alimentazione Power input Ventilatore unità interna Compressore Compressor Portata d’aria unità interna Indoor unit air capacity 450 + 450 m3 /h 500 + 500 m3 /h Rumorosità dBA 38 38 Noise level 59 62 Refrigerante • Gas ecologico Refrigerant • Ecological gas Canalizzazione dell’aria max 6 mt. (3+3) Ø mm 250 Air duct max 4 mt. (2+2) Ø mm 250 Peso Kg 8 + 8 10,5 +10,5 Weight Kg 76 80 Dimensioni 79 x 26 x 20 79 x 26 x 20 Measures 107 x 44 x 40 107 x 44 x 40 COP / EER 2,73 / 2,80 2,89 / 2,87 Classe energetica B - D B - D Energetic class Un. int / Indoor unit Un. est./ Outdoor unit Rigido Flessibile Un. int / Indoor unit Un. est./ Outdoor unit Un. int / Indoor unit Un. est./ Outdoor unit L x H x P (cm) Dual Split Dual Split 230 V. - 50 Hz. 1 Tangenziale / Tangential Rotativo / Rotary

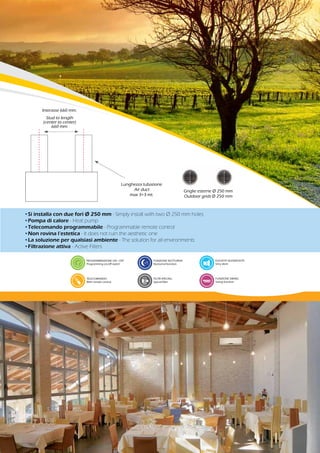

- 9. •Si installa con due fori Ø 250 mm - Simply install with two Ø 250 mm holes •Pompa di calore - Heat pump •Telecomando programmabile - Programmable remote control •Non rovina l’estetica - It does not ruin the aesthetic one •La soluzione per qualsiasi ambiente - The solution for all environments •Filtrazione attiva - Active Filters PROGRAMMAZIONE ON - OFF Programming on/off switch TELECOMANDO With remote control FUNZIONE NOTTURNA Nocturnal function FILTRI SPECIALI Special filter ELEVATA SILENZIOSITÀ Very silent FUNZIONE SWING Swing function Griglie esterne Ø 250 mm Outdoor grids Ø 250 mm Lunghezza tubazione Air duct max 3+3 mt. Interasse 660 mm. Stud to length (center to center) 660 mm.

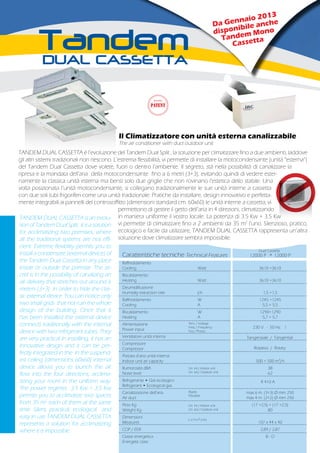

- 10. Caratteristiche tecniche Technical Features 12000 P + 12000 P Raffreddamento Cooling Watt 3610 +3610 Riscaldamento Heating Watt 3610 +3610 Deumidificazione Humidity extraction rate l/h 1,5 +1,5 Raffreddamento W 1245 +1245 Cooling A 5,5 + 5,5 Riscaldamento W 1290+1290 Heating A 5,7 + 5,7 Alimentazione Power input Ventilatore unità interna Compressore Compressor Portata d’aria unità interna Indoor unit air capacity 500 + 500 m3 /h Rumorosità dBA 38 Noise level 62 Refrigerante • Gas ecologico Refrigerant • Ecological gas Canalizzazione dell’aria max 6 m. (3+3) Ø mm 250 Air duct max 4 m. (2+2) Ø mm 250 Peso Kg (17 +2,5) + (17 +2,5) Weight Kg 80 Dimensioni Measures 107 x 44 x 40 COP / EER 2,89 / 2,87 Classe energetica B - D Energetic class TANDEM DUAL CASSETTA is an evolu- tion of Tandem Dual Split, it is a solution for acclimatizing two premises, where all the traditional systems are not effi- cient. Extreme flexibility permits you to install a condensate (external device) of the Tandem Dual Cassetta in any place inside or outside the premise. The se- cret is in the possibility of canalizing an air delivery that stretches out around 6 meters (3+3) in order to hide the clas- sic external device. You can notice only two small grids that not ruin the whole design of the building. Once that it has been installed the external device connects traditionally with the internal device with two refrigerant tubes. They are very practical in installing, it has an innovative design and it can be per- fectly integrated in the in the suspend- ed ceiling (dimensions 60x60) internal device allows you to launch the air flow into the four directions, acclima- tizing your room in the uniform way. The power regimes 3.5 Kw + 3.5 Kw permits you to acclimatize two spaces from 35 m2 each of them at the same time. Silent, practical, ecological and easy in use TANDEM DUAL CASSETTA represents a solution for acclimatizing where it is impossible. Il Climatizzatore con unità esterna canalizzabile The air conditioner with duct outdoor unit TANDEM DUAL CASSETTA è l’evoluzione del Tandem Dual Split , la soluzione per climatizzare fino a due ambienti, laddove gli altri sistemi tradizionali non riescono. L’estrema flessibilità, vi permette di installare la motocondensante (unità “esterna”) del Tandem Dual Cassetta dove volete, fuori o dentro l’ambiente. Il segreto, stà nella possibilità di canalizzare la ripresa e la mandata dell’aria della motocondensante fino a 6 metri (3+3), evitando quindi di vedere ester- namente la classica unità esterna ma bensì solo due griglie che non rovinano l’estetica dello stabile. Una volta posizionata l’unità motocondensante, si collegano tradizionalmente le sue unità interne a cassetta con due soli tubi frigoriferi come una unità tradizionale. Pratiche da installare, design innovativo e perfetta- mente integrabili ai pannelli del controsoffitto (dimensioni standard cm. 60x60) le unità interne a cassetta, vi permettono di gestire il getto dell’aria in 4 direzioni, climatizzando in maniera uniforme il vostro locale. La potenza di 3.5 Kw + 3.5 Kw vi permette di climatizzare fino a 2 ambienti da 35 m2 l’uno. Silenzioso, pratico, ecologico e facile da utilizzare, TANDEM DUAL CASSETTA rappresenta un’altra soluzione dove climatizzare sembra impossibile. Tens. / Voltage Freq. / Frequency Fasi / Phases 230 V. - 50 Hz. 1 Tangenziale / Tangential Rotativo / Rotary R 410 A Dual Cassetta Un. int / Indoor unit Un. est./ Outdoor unit Rigido Flessibile Un. int / Indoor unit Un. est./ Outdoor unit L x H x P (cm) Da Gennaio 2013 disponibile anche Tandem Mono Cassetta

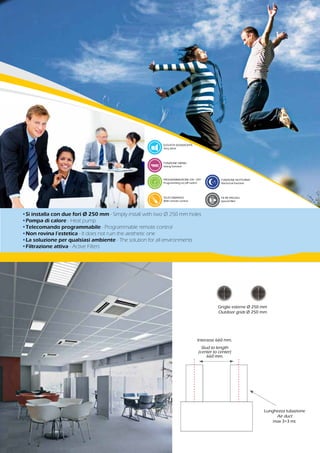

- 11. •Si installa con due fori Ø 250 mm - Simply install with two Ø 250 mm holes •Pompa di calore - Heat pump •Telecomando programmabile - Programmable remote control •Non rovina l’estetica - It does not ruin the aesthetic one •La soluzione per qualsiasi ambiente - The solution for all environments •Filtrazione attiva - Active Filters PROGRAMMAZIONE ON - OFF Programming on/off switch TELECOMANDO With remote control FUNZIONE NOTTURNA Nocturnal function FILTRI SPECIALI Special filter ELEVATA SILENZIOSITÀ Very silent FUNZIONE SWING Swing function Griglie esterne Ø 250 mm Outdoor grids Ø 250 mm Lunghezza tubazione Air duct max 3+3 mt. Interasse 660 mm. Stud to length (center to center) 660 mm.

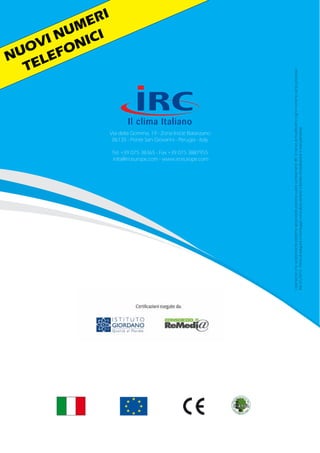

- 12. Via della Gomma, 19 - Zona Ind.le Balanzano 06135 - Ponte San Giovanni - Perugia - Italy Tel. +39 075 38365 - Fax +39 075 3887955 info@irceurope.com - www.irceurope.com Idatitecnicielecaratteristicheestetichedeiprodottipossonosubirecambiamenti.IRCsiriservadimodificarliinognimomentosenzapreavviso. Rev01/2013-Primadieseguireilmontaggioconsultaresempreillibrettod’installazioneemanutenzione. NUOVI NUMERI TELEFONICI
