SDDC 솔루션 소개
시스코 코리아
최 우 형 이사(whchoi@cisco.com)

수많은 소프트웨어 정의 기반 용어들….
SDN
(Network)
SDC
(Compute)
SDS
(Storage)
SDS
(Security)?????
SDIT
(IT)
SDDC
(DataCenter)
SDI
(Infrastructure)
SDF
(Facilities)

SDDC(Software Defined DataCenter)란 무엇입니까?
SDx란 …클라우드 컴퓨팅, DevOps 및 빠른 인프라
프로비저닝에 내재한 자동화를 중심으로 인프라
프로그램 기능성과 데이터센터 상호운용성 확보를
위해 표준을 개선하자는 시장의 모멘텀….
SDDC란…데이터센터에서 추상화되어 있는 인프라
공유 자원을 수동화 방식이 아닌 자동화 기반으로
사용자 요구에 따라 자원을 분할 , 할당하는
인프라 구성 방식 ….
SDx
(Software Defined Anything)
SDDC
(Software Defined DataCenter)

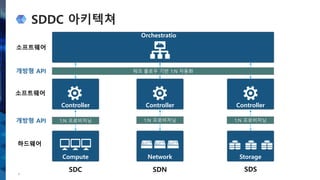

SDDC 아키텍쳐
4
Compute Network Storage
하드웨어
Controller Controller Controller
소프트웨어
Orchestratio
n
소프트웨어
워크 플로우 기반 1:N 자동화개방형 API
1:N 프로비저닝 1:N 프로비저닝 1:N 프로비저닝개방형 API
SDC SDN SDS

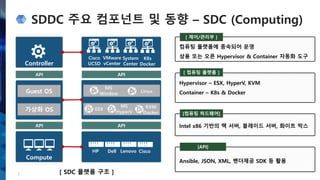

SDDC 주요 컴포넌트 및 동향 – SDC (Computing)
5
Compute
가상화 OS
Guest OS
Controller
Linux
KVM
API
API
Cisco
UCSD
VMware
vCenter
System
Center
ESX
MS
HyperV
MS
Window Linux
HP Dell Lenovo Cisco
API
API
KVM
Docker
[ SDC 플랫폼 구조 ]
[컴퓨팅 하드웨어]
Intel x86 기반의 랙 서버, 블레이드 서버, 화이트 박스
[ 컴퓨팅 플랫폼 ]
Hypervisor – ESX, HyperV, KVM
Container – K8s & Docker
[ 제어/관리부 ]
컴퓨팅 플랫폼에 종속되어 운영
상용 또는 오픈 Hypervisor & Container 자동화 도구
[API]
Ansible, JSON, XML, 벤더제공 SDK 등 활용
K8s
Docker

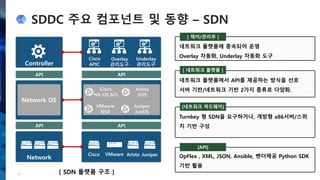

SDDC 주요 컴포넌트 및 동향 – SDN
6
Network
Network OS
Controller
API
API
Cisco
APIC
Overlay
관리도구
Underlay
관리도구
VMware
NSX
VMware
API
API
Cisco Arista Juniper
Cisco
NX-OS,ACI
Juniper
JunOS
Arista
EOS
[ SDN 플랫폼 구조 ]
네트워크 플랫폼에 종속되어 운영
Overlay 자동화, Underlay 자동화 도구
[ 네트워크 플랫폼 ]
네트워크 플랫폼에서 API를 제공하는 방식을 선호
서버 기반/네트워크 기반 2가지 종류로 다양화.
[네트워크 하드웨어]
Turnkey 형 SDN을 요구하거나, 개방형 x86서버/스위
치 기반 구성
[API]
OpFlex , XML, JSON, Ansible, 벤더제공 Python SDK
기반 활용

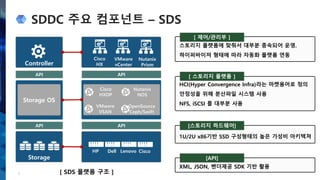

SDDC 주요 컴포넌트 – SDS
7
Storage
Storage OS
Controller
API
API
[ SDS 플랫폼 구조 ]
Cisco
HX
VMware
vCenter
Nutanix
Prism
VMware
VSAN
API
API
Cisco
HXDP
OpenSource
Ceph/Swift
Nutanix
NOS
HP Dell Lenovo Cisco
스토리지 플랫폼에 맞춰서 대부분 종속되어 운영.
하이퍼바이져 형태에 따라 자동화 플랫폼 연동
[ 스토리지 플랫폼 ]
HCI(Hyper Convergence Infra)라는 마켓용어로 정의
안정성을 위해 분산파일 시스템 사용
NFS, iSCSI 를 대부분 사용
[스토리지 하드웨어]
1U/2U x86기반 SSD 구성형태의 높은 가성비 아키텍쳐
[API]
XML, JSON, 벤더제공 SDK 기반 활용

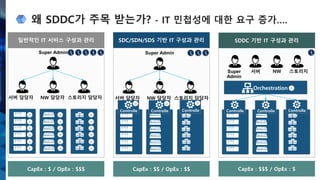

왜 SDDC가 주목 받는가? - IT 민첩성에 대한 요구 증가….
8
일반적인 IT 서비스 구성과 관리
Super Admin
서버 담당자 NW 담당자 스토리지 담당자
SDC/SDN/SDS 기반 IT 구성과 관리
Super Admin
서버 담당자 NW 담당자 스토리지 담당자
Controlle
r
Controlle
r
Controlle
r
SDDC 기반 IT 구성과 관리
Super
Admin
서버 NW 스토리지
Controlle
r
Controlle
r
Controlle
r
Orchestration
CapEx : $ / OpEx : $$$ CapEx : $$ / OpEx : $$ CapEx : $$$ / OpEx : $

SDC (Software Defined Computing)

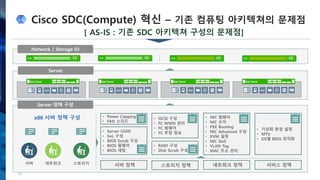

Cisco SDC(Compute) 혁신 – 기존 컴퓨팅 아키텍쳐의 문제점
10
x86 서버 정책 구성
스토리지네트워크서버 네트워크 정책
• NIC 펌웨어
• NIC 숫자
• PXE Booting
• NIC Advanced 구성
• KVM 설정
• NIC QoS
• VLAN Tag
• MAC 주소 관리
서버 정책
• Server UUID
• SoL 구성
• BIOS Scrub 구성
• BIOS 펌웨어
• BIOS 세팅
• Power Capping
• FAN 스피드
서비스 정책
• 가상화 환경 설정
• MTU
• OS별 BIOS 최적화
스토리지 정책
• iSCSI 구성
• FC WWN 관리
• FC 펌웨어
• FC 부팅 정보
• RAID 구성
• Disk Scrub 구성
Network / Storage IO
Server
Server 정책 구성
[ AS-IS : 기존 SDC 아키텍쳐 구성의 문제점]

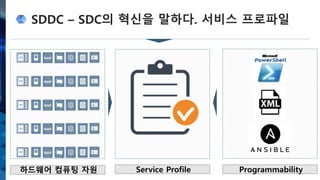

SDDC – SDC의 혁신을 말하다. 서비스 프로파일
11
Service Profile하드웨어 컴퓨팅 자원 Programmability

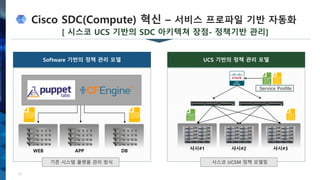

Cisco SDC(Compute) 혁신 – 서비스 프로파일 기반 자동화
12
DBAPPWEB
Software 기반의 정책 관리 모델
기존 시스템 플랫폼 관리 방식
UCS 기반의 정책 관리 모델
샤시#1 샤시#2 샤시#3
시스코 UCSM 정책 모델링
Service Profile
[ 시스코 UCS 기반의 SDC 아키텍쳐 장점- 정책기반 관리]

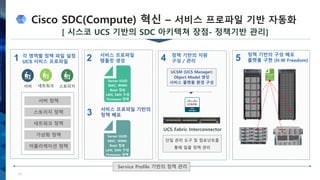

Cisco SDC(Compute) 혁신 – 서비스 프로파일 기반 자동화
13
어플리케이션 정책
가상화 정책
네트워크 정책
스토리지 정책
서버 정책
1 각 영역별 정책 파일 설정
UCS 서비스 프로파일
스토리지네트워크서버
2 서비스 프로파일
템플릿 생성
3 서비스 프로파일 기반의
정책 배포
Server UUID
MAC, WWN
Boot 정보
LAN, SAN 구성
Firmware 정책
Server UUID
MAC, WWN
Boot 정보
LAN, SAN 구성
Firmware 정책
5 정책 기반의 구성 배포
플랫폼 구현 (H.W Freedom)4 정책 기반의 자원
구성 / 관리
UCS Fabric Interconnector
UCSM (UCS Manager)
Object Model 생성
서비스 플랫폼 환경 구성
단일 관리 도구 및 컴포넌트를
통해 일괄 정책 관리
Service Profile 기반의 정책 관리

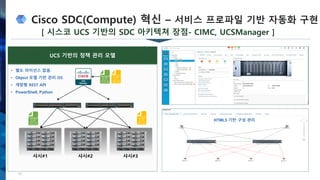

Cisco SDC(Compute) 혁신 – 서비스 프로파일 기반 자동화 구현
14
UCS 기반의 정책 관리 모델
샤시#1 샤시#2 샤시#3
HTML5 기반 구성 관리
• 별도 라이선스 없음.
• Object 모델 기반 관리 OS
• 개방형 REST API
• PowerShell, Python
[ 시스코 UCS 기반의 SDC 아키텍쳐 장점- CIMC, UCSManager ]

SDS (Software Defined Storage)

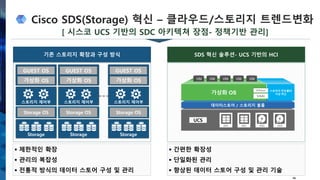

Cisco SDS(Storage) 혁신 – 클라우드/스토리지 트렌드변화
16
16
기존 스토리지 확장과 구성 방식
Storage
Storage OS
스토리지 제어부
가상화 OS
GUEST OS
Storage
Storage OS
가상화 OS
GUEST OS
Storage
Storage OS
가상화 OS
GUEST OS
 제한적인 확장
 관리의 복잡성
 전통적 방식의 데이터 스토어 구성 및 관리
SDS 혁신 솔루션- UCS 기반의 HCI
 간편한 확장성
 단일화된 관리
 향상된 데이터 스토어 구성 및 관리 기술
데이터스토어 / 스토리지 볼륨
스토리지 컨트롤러
가상 머신가상화 OS
VMVMVMVMVM
UCS

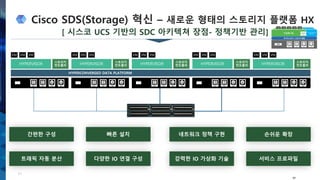

Cisco SDS(Storage) 혁신 – 새로운 형태의 스토리지 플랫폼 HX
17
17
스토리지
컨트롤러HYPERVISOR
VM VM VM
HYPERCONVERGED DATA PLATFORMHYPERCONVERGED DATA PLATFORMHYPERCONVERGED DATA PLATFORMHYPERCONVERGED DATA PLATFORM
스토리지
VM VM VM
스토리지
VM VM VM
스토리지
VM VM VM
스토리지
VM VM VM

HCI 컴퓨팅 파워 일반 랙 서버 조합 다양한
스토리지연동
고집적
스토리지 연동
그래픽 가속
HX240C UCS C240 UCS B200 SAN/ISCSI스토리지 UCS C3260GPU CARD
블래이드 서버 조합
11
10
9
8
7
654
3
2
1
11
10
9
8
7
654
3
2
1
11
10
9
8
7
654
3
2
1
11
10
9
8
7
654
3
2
1
11
10
9
8
7
654
3
2
1
11
10
9
8
7
654
3
2
1

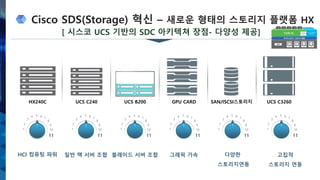

Cisco SDS(Storage) 혁신 – 새로운 형태의 스토리지 플랫폼 HX
[ 시스코 UCS 기반의 SDC 아키텍쳐 장점- 다양성 제공]

SDN (Software Defined Network)

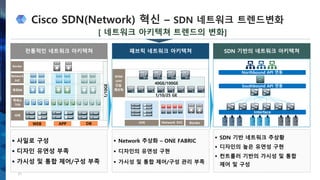

Cisco SDN(Network) 혁신 – SDN 네트워크 트렌드변화
21
[ 네트워크 아키텍쳐 트렌드의 변화]
 사일로 구성
 디자인 유연성 부족
 가시성 및 통합 제어/구성 부족
전통적인 네트워크 아키텍쳐
1/10GE
40GE/100GE
1/10/25 GE
 Network 추상화 – ONE FABRIC
 디자인의 유연성 구현
 가시성 및 통합 제어/구성 관리 부족
패브릭 네트워크 아키텍쳐
 SDN 기반 네트워크 추상황
 디자인의 높은 유연성 구현
 컨트롤러 기반의 가시성 및 통합
제어 및 구성
SDN 기반의 네트워크 아키텍쳐

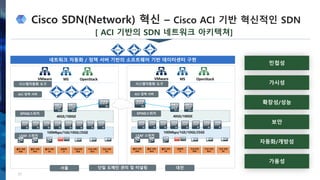

Cisco SDN(Network) 혁신 – Cisco ACI 기반 혁신적인 SDN
22
네트워크 자동화 / 정책 서버 기반의 소프트웨어 기반 데이터센터 구현
40GE/100GE
100Mbps/1GE/10GE/25GE
VMware MS OpenStack
40GE/100GE
100Mbps/1GE/10GE/25GE
VMware MS OpenStack
[ ACI 기반의 SDN 네트워크 아키텍쳐]

Telemetry (원격측정/분석)

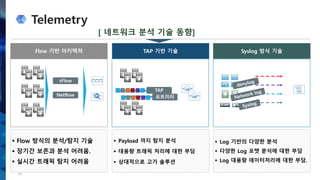

Telemetry
24
[ 네트워크 분석 기술 동향]
 Flow 방식의 분석/탐지 기술
 장기간 보존과 분석 어려움.
 실시간 트래픽 탐지 어려움
Flow 기반 아키텍쳐
 Payload 까지 탐지 분석
 대용량 트래픽 처리에 대한 부담
 상대적으로 고가 솔루션
TAP 기반 기술
 Log 기반의 다양한 분석
 다양한 Log 포맷 분석에 대한 부담
 Log 대용량 데이터처리에 대한 부담.
Syslog 방식 기술

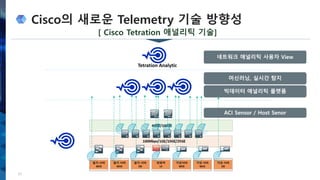

Cisco의 새로운 Telemetry 기술 방향성
25
[ Cisco Tetration 애널리틱 기술]
Tetration Analytic

엔터프라이즈 클라우드를 위한 SDDC

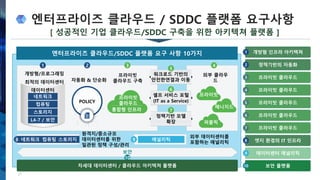

엔터프라이즈 클라우드 / SDDC 플랫폼 요구사항
27
4
외부 클라우
드
매니지드
퍼블릭
프라이빗
프라이빗
클라우드
통합형 인프라
3
프라이빗
클라우드 구축
네트워크 컴퓨팅 스토리지
원격지/중소규모
데이터센터를 위한
일관된 정책 구성/관리
8 9 애널리틱
외부 데이터센터를
포함하는 애널리틱
10
보안
1
개방형/프로그래밍
최적의 데이터센터
네트워크
컴퓨팅
스토리지
L4-7 / 보안
데이터센터
POLICY
자동화 & 단순화
2
워크로드 기반의
안전한연결과 이동
5
셀프 서비스 포털
(IT as a Service)
6
정책기반 모델
확장
7
차세대 데이터센터 / 클라우드 아키텍쳐 플랫폼
엔터프라이즈 클라우드/SDDC 플랫폼 요구 사항 10가지 개방형 인프라 아키텍쳐1
정책기반의 자동화2
프라이빗 클라우드3
엣지 환경의 IT 인프라8
데이터센터 애널리틱9
보안 플랫폼10
[ 성공적인 기업 클라우드/SDDC 구축을 위한 아키텍쳐 플랫폼 ]

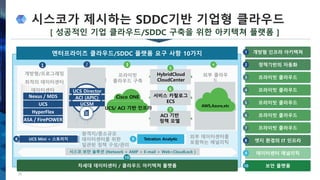

시스코가 제시하는 SDDC기반 기업형 클라우드
28
4
외부 클라우
드
매니지드
퍼블릭
프라이빗
프라이빗
클라우드
통합형 인프라
3
프라이빗
클라우드 구축
네트워크 컴퓨팅 스토리지
원격지/중소규모
데이터센터를 위한
일관된 정책 구성/관리
8 9 애널리틱
외부 데이터센터를
포함하는 애널리틱
10
보안
1
개방형/프로그래밍
최적의 데이터센터
네트워크
컴퓨팅
스토리지
L4-7 / 보안
데이터센터
POLICY
자동화 & 단순화
2
워크로드 기반의
안전한연결과 이동
5
셀프 서비스 포털
(IT as a Service)
6
정책기반 모델
확장
7
차세대 데이터센터 / 클라우드 아키텍쳐 플랫폼
엔터프라이즈 클라우드/SDDC 플랫폼 요구 사항 10가지 개방형 인프라 아키텍쳐1
정책기반의 자동화2
엣지 환경의 IT 인프라8
데이터센터 애널리틱9
보안 플랫폼10
[ 성공적인 기업 클라우드/SDDC 구축을 위한 아키텍쳐 플랫폼 ]
1
Nexus / MDS
UCS
HyperFlex
ASA / FirePOWER
2
UCS Director
ACI (APIC)
UCSM
Cisco ONE
UCS/ ACI 기반 인프라
3
HybridCloud
CloudCenter
5
서비스 카탈로그
ECS
6
ACI 기반
정책 모델
7
4
AWS,Azure,etc
8 UCS Mini + 스토리지 Tetration Analytic9
시스코 보안 솔루션 (Network + AMP + E-mail + Web+CloudLock )
10
