- 1. Connectors IDE & SATA Adrián Abraham & Maties Duran

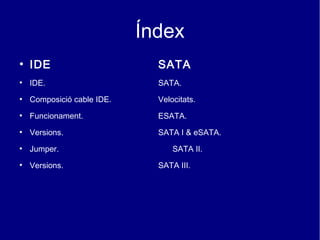

- 2. Índex ● IDE SATA ● IDE. SATA. ● Composició cable IDE. Velocitats. ● Funcionament. ESATA. ● Versions. SATA I & eSATA. ● Jumper. SATA II. ● Versions. SATA III.

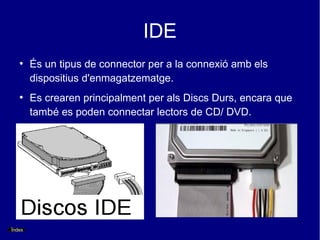

- 3. IDE ● És un tipus de connector per a la connexió amb els dispositius d'enmagatzematge. ● Es crearen principalment per als Discs Durs, encara que també es poden connectar lectors de CD/ DVD. Índex

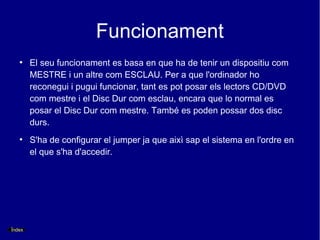

- 4. Funcionament ● El seu funcionament es basa en que ha de tenir un dispositiu com MESTRE i un altre com ESCLAU. Per a que l'ordinador ho reconegui i pugui funcionar, tant es pot posar els lectors CD/DVD com mestre i el Disc Dur com esclau, encara que lo normal es posar el Disc Dur com mestre. També es poden possar dos disc durs. ● S'ha de configurar el jumper ja que aixì sap el sistema en l'ordre en el que s'ha d'accedir. Índex

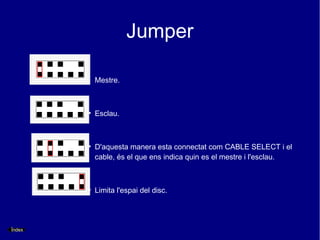

- 5. Jumper Mestre. ● Esclau. ● D'aquesta manera esta connectat com CABLE SELECT i el cable, és el que ens indica quin es el mestre i l'esclau. ● Limita l'espai del disc. Índex

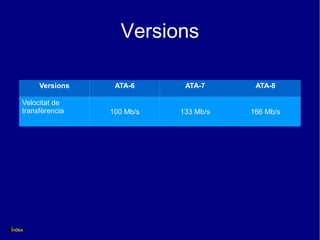

- 6. Versions Versions ATA-6 ATA-7 ATA-8 Velocitat de transfèrencia 100 Mb/s 133 Mb/s 166 Mb/s Índex

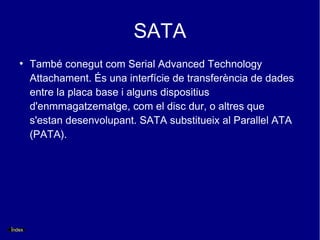

- 7. SATA ● També conegut com Serial Advanced Technology Attachament. És una interfície de transferència de dades entre la placa base i alguns dispositius d'enmmagatzematge, com el disc dur, o altres que s'estan desenvolupant. SATA substitueix al Parallel ATA (PATA). Índex

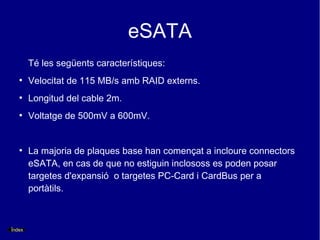

- 9. eSATA Té les següents característiques: ● Velocitat de 115 MB/s amb RAID externs. ● Longitud del cable 2m. ● Voltatge de 500mV a 600mV. ● La majoria de plaques base han començat a incloure connectors eSATA, en cas de que no estiguin inclososs es poden posar targetes d'expansió o targetes PC-Card i CardBus per a portàtils. Índex

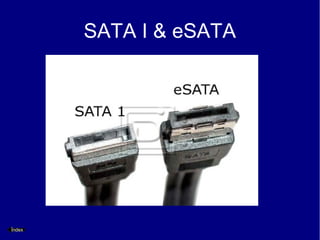

- 10. SATA I & eSATA Índex

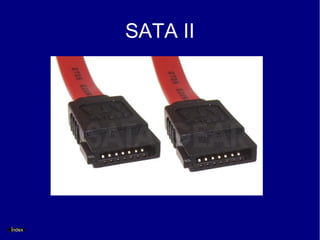

- 11. SATA II Índex

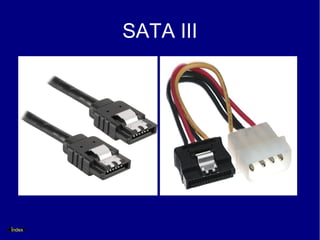

- 12. SATA III Índex

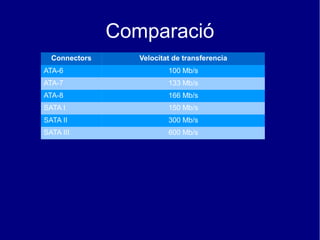

- 13. Comparació Connectors Velocitat de transferencia ATA-6 100 Mb/s ATA-7 133 Mb/s ATA-8 166 Mb/s SATA I 150 Mb/s SATA II 300 Mb/s SATA III 600 Mb/s
