15분만에 구축하는 오픈스택 기반
클라우드 솔루션 :

HP CloudSystem
HP Korea / Converged Cloud
임원석 차장 (wonseok.lim@hp.com)
2014년 2월 18일

© Copyright 2014 Hewlett-Packard Development Company, L.P. The information contained herein is subject to change without notice.

목차
1. 클라우드 도입 설문 조사 및 사례 분석
2. HP 클라우드 포트폴리오 소개
3. 시스템 구성안 소개
4. 결론

© 2014 Hewlett-Packard Development Company, L.P.

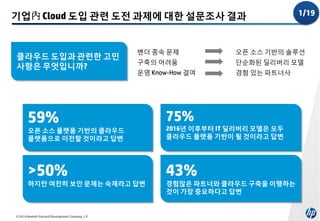

기업內 Cloud 도입 관련 도전 과제에 대한 설문조사 결과

클라우드 도입과 관련한 고민
사항은 무엇입니까?

벤더 종속 문제

오픈 소스 기반의 솔루션

구축의 어려움

단순화된 딜리버리 모델

운영 Know-How 결여

경험 있는 파트너사

59%

75%

오픈 소스 플랫폼 기반의 클라우드
플랫폼으로 이전할 것이라고 답변

2016년 이후부터 IT 딜리버리 모델은 모두
클라우드 플랫폼 기반이 될 것이라고 답변

>50%

43%

하지만 여전히 보안 문제는 숙제라고 답변


1/19

경험많은 파트너와 클라우드 구축을 이행하는
것이 가장 중요하다고 답변

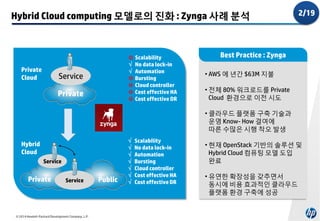

Hybrid Cloud computing 모델로의 진화 : Zynga 사례 분석

Private
Cloud









Service
Private

Scalability
No data lock-in
Automation
Bursting
Cloud controller
Cost effective HA
Cost effective DR

2/19

Best Practice : Zynga
• AWS 에 년간 $63M 지불
• 전체 80% 워크로드를 Private
Cloud 환경으로 이전 시도
• 클라우드 플랫폼 구축 기술과
운영 Know- How 결여에
따른 수많은 시행 착오 발생

Hybrid
Cloud
Service

Private

Service


Public









Scalability
No data lock-in
Automation
Bursting
Cloud controller
Cost effective HA
Cost effective DR

• 현재 OpenStack 기반의 솔루션 및
Hybrid Cloud 컴퓨팅 모델 도입
완료

• 유연한 확장성을 갖추면서
동시에 비용 효과적인 클라우드
플랫폼 환경 구축에 성공

3/19

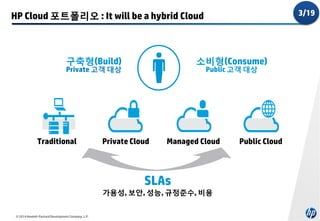

HP Cloud 포트폴리오 : It will be a hybrid Cloud

구축형(Build)

소비형(Consume)

Private 고객 대상

Traditional

Public 고객 대상

Private Cloud

Managed Cloud

SLAs

가용성, 보안, 성능, 규정준수, 비용

Public Cloud

Why OpenStack

What is OpenStack?

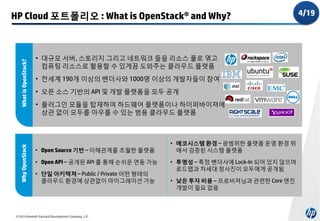

HP Cloud 포트폴리오 : What is OpenStack® and Why?

• 대규모 서버, 스토리지 그리고 네트워크 들을 리소스 풀로 엮고
컴퓨팅 리소스로 활용할 수 있게끔 도와주는 클라우드 플랫폼
• 전세계 190개 이상의 벤더사와 1000명 이상의 개발자들이 참여
• 오픈 소스 기반의 API 및 개발 플랫폼을 모두 공개
• 플러그인 모듈을 탑재하여 하드웨어 플랫폼이나 하이퍼바이져에
상관 없이 모두를 아우를 수 있는 범용 클라우드 플랫폼

• Open Source 기반 – 이해관계를 초월한 플랫폼
• Open API – 공개된 API 를 통해 손쉬운 연동 가능
• 단일 아키텍쳐 – Public / Private 어떤 형태의
클라우드 환경에 상관없이 마이그레이션 가능


• 에코시스템 환경 – 광범위한 플랫폼 운영 환경 위
에서 검증된 시스템 플랫폼
• 투명성 – 특정 벤더사에 Lock-In 되어 있지 않으며
로드맵과 차세대 청사진이 모두에게 공개됨

• 낮은 투자 비용 – 프로비져닝과 관련한 Core 엔진
개발이 필요 없음

4/19

5/19

HP’s involvement in OpenStack®

HP’s OpenStack 기여도
• OpenStack Board Director 2명 보유

Nebula
RackSpace
IBM
HP

RedHat

OpenStack® Contributions – Grizzly Core + Infrastructure as of March 11th, 2013

• 전세계에서 2번째로 많은 코드
커미터를 보유 하고 있는 회사
• 폴솜 / 그리즐리 버전에 4번째로
가장 많은 코드 수정과 커밋을
진행
• 오픈스택 하바나 버전 기반의
퍼블릭 클라우드 서비스를 직접
운영

6/19

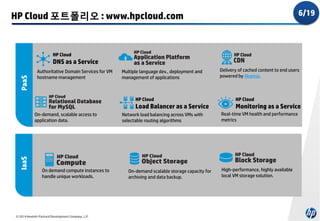

HP Cloud 포트폴리오 : www.hpcloud.com

HP Cloud

PaaS

DNS as a Service
Authoritative Domain Services for VM
hostname management

Multiple language dev., deployment and
management of applications

Delivery of cached content to end users
powered by Akamai.

HP Cloud

Load Balancer as a Service

IaaS

On-demand, scalable access to
application data.

On demand compute instances to
handle unique workloads.


HP Cloud

Monitoring as a Service

Network load balancing across VMs with
selectable routing algorithms

On-demand scalable storage capacity for
archiving and data backup.

Real-time VM health and performance
metrics

High-performance, highly available
local VM storage solution.

7/19

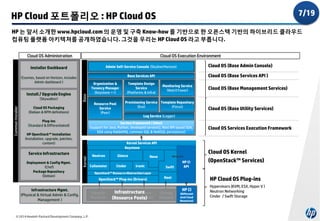

HP Cloud 포트폴리오 : HP Cloud OS

HP 는 앞서 소개한 www.hpcloud.com 의 운영 및 구축 Know-how 를 기반으로 한 오픈스택 기반의 하이브리드 클라우드
컴퓨팅 플랫폼 아키텍쳐를 공개하였습니다. 그것을 우리는 HP Cloud OS 라고 부릅니다.
Cloud OS Administration

Cloud OS Execution Environment

(Cosmos, based on Horizon, includes
Admin dashboard )

Base Services API

Install / Upgrade Engine
(Skywalker)

Common Installer

Cloud OS (Base Admin Console)

Admin Self-Service Console (Skyline/Horizon)

Base

Installer Dashboard
Cloud OS Installer

Cloud OS Packaging
(Debian & RPM definitions)
Plug-ins
(Standard & Differentiated)

Resource Pool
Service
(Peer)

Template Design
Service
(Platforms & Infra)

Monitoring Service
(WatchTower)

Provisioning Service Template Repository
(Eve)
(Focus)

Kernel Services API
Keystone

Kernel

Service Infrastructure

Infrastructure Mgmt.
(Physical & Virtual Admin & Config.
Management )


Neutron
Ceilometer

Cloud OS (Base Management Services)

Cloud OS (Base Utility Services)

Log Service (Logger)

Service Framework ( Eden)
(support for Java, Python, developed services), Rest API based SOA,
EDA using RabbitMQ, common SQL & NoNSQL persistence)

HP OpenStack™ Installation
(Installation, upgrade, patches,
content)

Deployment & Config Mgmt.
(Chef)
Package Repository
(Debian)

Organization &
Tenancy Manager
(Keystone ++)

Cloud OS (Base Services API )

Glance
Cinder

Nova
Ironic

Swift

HP CI
API

Cloud OS Services Execution Framework

Cloud OS Kernel
(OpenStack™ Services)

OpenStack™ Resource Abstraction Layer

OpenStack™ Plug-ins (Drivers)

Compute
Resources

Infrastructure
Storage
Network
Resources
Resources
(Resource Pools)

Heat

Storage
Resource

HP Cloud OS Plug-ins
HP CI
(Differenti
ated Cloud
Resources)

Hypervisors (KVM, ESX, Hyper V )
Neutron Networking
Cinder / Swift Storage

8/19

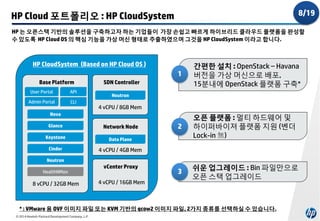

HP Cloud 포트폴리오 : HP CloudSystem

HP 는 오픈스택 기반의 솔루션을 구축하고자 하는 기업들이 가장 손쉽고 빠르게 하이브리드 클라우드 플랫폼을 완성할
수 있도록 HP Cloud OS 의 핵심 기능을 가상 머신 형태로 추출하였으며 그것을 HP CloudSystem 이라고 합니다.

HP CloudSystem (Based on HP Cloud OS )

1
Base Platform
User Portal

API

Admin Portal

CLI

간편한 설치 : OpenStack – Havana
버전을 가상 머신으로 배포,
15분내에 OpenStack 플랫폼 구축*

2

오픈 플랫폼 : 멀티 하드웨어 및
하이퍼바이져 플랫폼 지원 (벤더
Lock-in 無)

3

쉬운 업그레이드 : Bin 파일만으로
오픈 스택 업그레이드

SDN Controller
Neutron

4 vCPU / 8GB Mem

Nova
Glance

Network Node

Keystone

Data Plane

Cinder

4 vCPU / 4GB Mem

Neutron
HealthNMon

8 vCPU / 32GB Mem

vCenter Proxy
4 vCPU / 16GB Mem

* : VMware 용 OVF 이미지 파일 또는 KVM 기반의 qcow2 이미지 파일, 2가지 종류를 선택하실 수 있습니다.

9/19

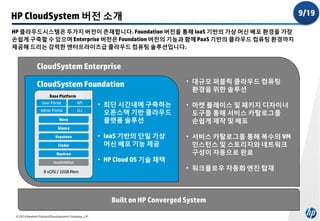

HP CloudSystem 버전 소개
HP 클라우드시스템은 두가지 버전이 존재합니다. Foundation 버전을 통해 IaaS 기반의 가상 머신 배포 환경을 가장
손쉽게 구축할 수 있으며 Enterprise 버전은 Foundation 버전의 기능과 함께 PaaS 기반의 클라우드 컴퓨팅 환경까지
제공해 드리는 강력한 엔터프라이즈급 클라우드 컴퓨팅 솔루션입니다.

CloudSystem Enterprise
CloudSystem Foundation

• 대규모 퍼블릭 클라우드 컴퓨팅
환경을 위한 솔루션

Base Platform
User Portal

API

Admin Portal

CLI

Nova

• 최단 시간내에 구축하는
오픈스택 기반 클라우드
플랫폼 솔루션

• 마켓 플레이스 및 패키지 디자이너
도구를 통해 서비스 카탈로그를
손쉽게 제작 및 배포

• IaaS 기반의 단일 가상
머신 배포 기능 제공

• 서비스 카탈로그를 통해 복수의 VM
인스턴스 및 스토리지와 네트워크
구성이 자동으로 완료

Glance
Keystone
Cinder
Neutron
HealthNMon

8 vCPU / 32GB Mem

• HP Cloud OS 기술 채택

• 워크플로우 자동화 엔진 탑재

Built on HP Converged System

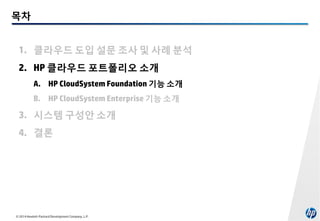

목차
1. 클라우드 도입 설문 조사 및 사례 분석
2. HP 클라우드 포트폴리오 소개
A. HP CloudSystem Foundation 기능 소개
B. HP CloudSystem Enterprise 기능 소개

3. 시스템 구성안 소개
4. 결론


HP CloudSystem Foundation 기능 소개 (1/6)

10/19

1

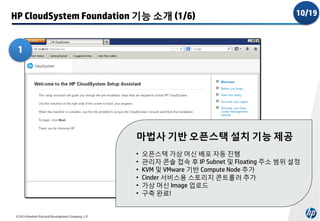

마법사 기반 오픈스택 설치 기능 제공
•
•
•
•
•
•


오픈스택 가상 머신 배포 자동 진행
관리자 콘솔 접속 후 IP Subnet 및 Floating 주소 범위 설정
KVM 및 VMware 기반 Compute Node 추가
Cinder 서비스용 스토리지 콘트롤러 추가
가상 머신 Image 업로드
구축 완료!

2

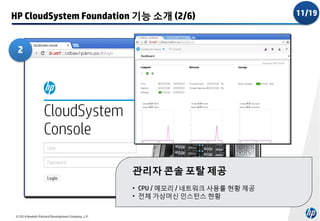

관리자 콘솔 포탈 제공
• CPU / 메모리 / 네트워크 사용률 현황 제공
• 전체 가상머신 인스턴스 현황

11/19

3

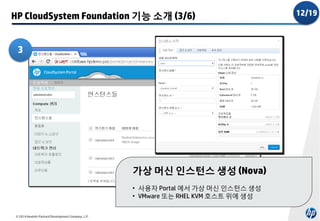

가상 머신 인스턴스 생성 (Nova)
• 사용자 Portal 에서 가상 머신 인스턴스 생성
• VMware 또는 RHEL KVM 호스트 위에 생성

12/19

4

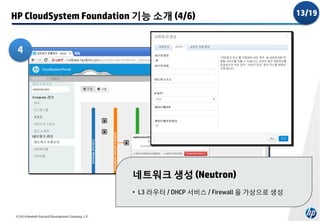

네트워크 생성 (Neutron)
• L3 라우터 / DHCP 서비스 / Firewall 을 가상으로 생성


13/19

5

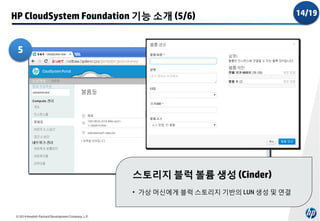

스토리지 블럭 볼륨 생성 (Cinder)
• 가상 머신에게 블럭 스토리지 기반의 LUN 생성 및 연결


14/19


15/19

6

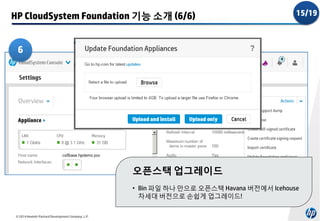

오픈스택 업그레이드
• Bin 파일 하나 만으로 오픈스택 Havana 버전에서 Icehouse
차세대 버전으로 손쉽게 업그레이드!

HP CloudSystem Enterprise 기능 소개 (1/2)

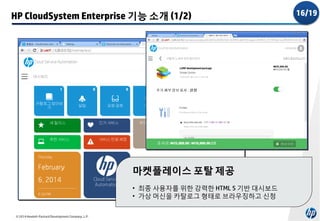

마켓플레이스 포탈 제공
• 최종 사용자를 위한 강력한 HTML 5 기반 대시보드
• 가상 머신을 카탈로그 형태로 브라우징하고 신청

16/19

HP CloudSystem Enterprise 기능 소개 (2/2)

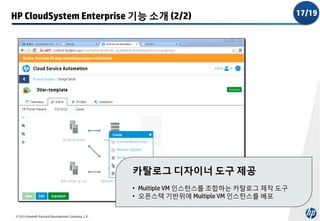

카탈로그 디자이너 도구 제공
• Multiple VM 인스턴스를 조합하는 카탈로그 제작 도구
• 오픈스택 기반위에 Multiple VM 인스턴스를 배포

17/19

18/19

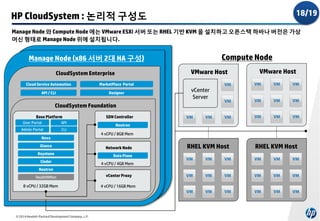

HP CloudSystem : 논리적 구성도

Manage Node 와 Compute Node 에는 VMware ESXi 서버 또는 RHEL 기반 KVM 을 설치하고 오픈스택 하바나 버전은 가상
머신 형태로 Manage Node 위에 설치됩니다.

Compute Node

Manage Node (x86 서버 2대 HA 구성)

VMware Host

CloudSystem Enterprise
Cloud Service Automation

MarketPlace Portal

API / CLI

Designer

VMware Host

vCenter
Server

CloudSystem Foundation
Base Platform
User Portal

API

Admin Portal

CLI

Nova
Glance
Keystone
Cinder

SDN Controller
Neutron

4 vCPU / 8GB Mem
Network Node
Data Plane

4 vCPU / 4GB Mem

Neutron
HealthNMon

8 vCPU / 32GB Mem


vCenter Proxy
4 vCPU / 16GB Mem

RHEL KVM Host

RHEL KVM Host

19/19

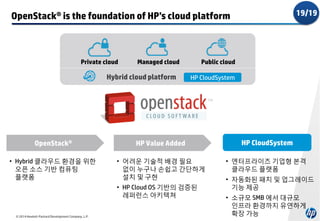

OpenStack® is the foundation of HP’s cloud platform

Private cloud

Managed cloud

Hybrid cloud platform

Public cloud
HP CloudSystem

OpenStack®

HP Value Added

HP CloudSystem

• Hybrid 클라우드 환경을 위한
오픈 소스 기반 컴퓨팅
플랫폼

• 어려운 기술적 배경 필요
없이 누구나 손쉽고 간단하게
설치 및 구현

• 엔터프라이즈 기업형 본격
클라우드 플랫폼

• HP Cloud OS 기반의 검증된
레퍼런스 아키텍쳐

• 자동화된 패치 및 업그레이드
기능 제공
• 소규모 SMB 에서 대규모
인프라 환경까지 유연하게
확장 가능
