Cth smbungan baut
Download as pptx, pdf1 like1,155 views
Dokumen ini membahas perhitungan kekuatan sambungan baja dengan memperhatikan beban tarik, geser, dan tumpu. Terdapat metode untuk menentukan jumlah baut yang diperlukan berdasarkan beban yang dihitung dan kondisi kekuatan material. Hasil analisis menunjukkan bahwa kondisi geser fraktur dan leleh mengatur kekuatan yang diperlukan dalam perencanaan struktur baja.
1 of 11
Download to read offline

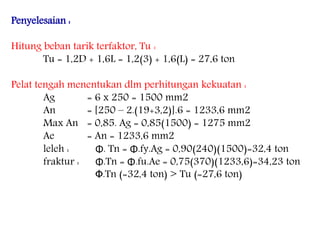

![Penyelesaian :
Hitung beban tarik terfaktor, Tu :
Tu = 1,2D + 1,6L = 1,2(3) + 1,6(L) = 27,6 ton
Pelat tengah menentukan dlm perhitungan kekuatan :
Ag = 6 x 250 = 1500 mm2
An = [250 2.(19+3,2)].6 = 1233,6 mm2
Max An = 0,85. Ag = 0,85(1500) = 1275 mm2
Ae = An = 1233,6 mm2
leleh : 陸. Tn = 陸.fy.Ag = 0,90(240)(1500)=32,4 ton
fraktur : 陸.Tn = 陸.fu.Ae = 0,75(370)(1233,6)=34,23 ton
陸.Tn (=32,4 ton) > Tu (=27,6 ton)](https://image.slidesharecdn.com/cthsmbunganbaut-181009154808/85/Cth-smbungan-baut-6-320.jpg)
 = 680,4 mm2
Ant = 2.[30-0,5.(19+3,2)](6) = 226,8 mm2
0,6.fu.Anv = 0,6(370)(680,4) = 15,1 ton
fu.Ant = 370(226,8) = 8,39 ton
30 60
30
190
30](https://image.slidesharecdn.com/cthsmbunganbaut-181009154808/85/Cth-smbungan-baut-8-320.jpg)
 = 1160,4 mm2
Ant = 2.[50-0,5.(19+3,2)](6) = 466,8 mm2
0,6.fu.Anv = 0,6(370)(1160,4) = 25,76 ton
fu.Ant = 370(466,8) = 17,27 ton
50 80
50
150
50](https://image.slidesharecdn.com/cthsmbunganbaut-181009154808/85/Cth-smbungan-baut-10-320.jpg)
Ad
Recommended
Laporan tugas struktur baja
Laporan tugas struktur bajatanchul
油
Dokumen tersebut merangkum perhitungan struktur portal gable yang mencakup perhitungan dimensi gording, kombinasi beban yang meliputi beban mati, beban hidup, beban angin dan hujan, serta kontrol tegangan dan lendutan gording untuk memastikan struktur memenuhi syarat kuat lentur dan kokoh.1. analisis slab lantai jembatan
1. analisis slab lantai jembataneidhy setiawan eidhy Edy
油
Dokumen ini membahas perhitungan slab lantai jembatan Srandakan di Kulon Progo, Yogyakarta, termasuk spesifikasi material, analisis beban, dan perhitungan momen serta tulangan yang diperlukan. Slab lantai memiliki ketebalan 0,20 m dengan berbagai jenis beban yang harus diperhitungkan, seperti beban mati, beban truk, dan beban angin. Hasil perhitungan menunjukkan nilai momen serta kontrol lendutan yang diperlukan untuk memastikan keamanan dan stabilitas jembatan.PERHITUNGAN TULANGAN LONGITUDINAL BALOK BETON BERTULANG RANGKAP
PERHITUNGAN TULANGAN LONGITUDINAL BALOK BETON BERTULANG RANGKAPSumarno Feriyal
油
The document is a structural design project for the concrete foundation of a mosque floor plan. It includes the preliminary design, load calculations, structural analysis, and design of reinforced concrete beams. Key details include:
- Floor plan dimensions and material properties
- Dead and live load calculations
- Maximum bending moments and shear forces for different beam spans
- Design of beams for the span with the highest bending moment, checking capacity, ductility, and reinforcement spacingTugas besar baja 1
Tugas besar baja 1Aziz Adi
油
Dokumen ini memberikan penjelasan mendetail tentang konstruksi rangka baja, termasuk definisi, keuntungan, dan kerugian penggunaannya dibandingkan dengan bahan konstruksi lain. Selain itu, dibahas juga berbagai jenis penyambung, profil baja, dan perhitungan dimensi kuda-kuda serta gaya-gaya batang dalam konstruksi. Informasi ini penting bagi perancangan dan pemahaman struktural rangka baja dalam berbagai bangunan.menghitung Momen Ultimate baja komposit
menghitung Momen Ultimate baja kompositShaleh Afif Hasibuan
油
Dokumen ini membahas analisis dan perhitungan pada balok profil WF 700x350x22x36 yang memikul berbagai beban baik selama konstruksi maupun setelah beton mengeras. Perhitungan mencakup momen inersia, kuat lentur, lendutan, dan shear connector, dengan hasil yang menunjukkan bahwa balok memenuhi syarat kekuatan dan defleksi yang ditentukan. Hasil akhir menunjukkan bahwa total lendutan dan kuat lentur balok komposit serta shear connector berada dalam batas yang diizinkan.perhitungan jembatan
perhitungan jembatanFarid Thahura
油
Dokumen ini membahas perancangan struktur jembatan Tanggi, mencakup alternatif pemilihan tipe jembatan dan bahan, serta perhitungan struktur dan pembebanan. Jembatan direncanakan dengan bentang 30,80 meter menggunakan gelagar prategang I dengan lantai komposit dan pondasi sumuran. Struktur bawah jembatan menggunakan abutment tembok penahan kontrafort untuk menahan beban secara efektif.Penurunan pondasi
Penurunan pondasiAndre Az
油
Dokumen tersebut membahas tentang penurunan pondasi dangkal yang disebabkan oleh beban di atas tanah, yang dapat berupa penurunan elastik maupun konsolidasi. Penurunan elastik dapat diestimasi menggunakan teori elastisitas, sedangkan penurunan konsolidasi terjadi karena proses konsolidasi tanah. Dokumen ini juga menjelaskan parameter-parameter tanah yang diperlukan dalam perhitungan penurunan pondasi, seperti modulus elBab 2 perencanaan gording
Bab 2 perencanaan gordingGraham Atmadja
油
Dokumen tersebut membahas perencanaan struktur gording atap bangunan. Pertama, dilakukan perhitungan beban mati, hidup, air hujan dan angin yang bekerja pada dua potongan atap dengan kemiringan berbeda. Kemudian, dilakukan kombinasi pembebanan berdasarkan standar untuk mendapatkan beban terbesar yang akan digunakan dalam perencanaan. Profil baja CNP16 dipilih untuk menopang gording berdasarkan kontrol bentcontoh kerjaan struktur beton bertulang 2
contoh kerjaan struktur beton bertulang 2Aryo Bimantoro
油
Dokumen ini menganalisis distribusi beban mati dan hidup pada struktur bangunan, termasuk beban segitiga dan trapesium serta momen maksimum yang dihasilkan. Diperhitungkan juga beban total pada berbagai elemen struktural seperti balok induk dan balok anak pada lantai berbeda. Kombinasi pembebanan diperhitungkan baik tanpa maupun dengan mempertimbangkan beban gempa.Beton prategang
Beton prategangPoten Novo
油
Dokumen ini membahas perhitungan struktur dalam perencanaan konstruksi jembatan, termasuk spesifikasi teknis untuk elemen struktural seperti sandaran, pelat lantai, dan balok girder. Proses perencanaan melibatkan analisis kekuatan dan beban dengan penekanan pada efektivitas dan keekonomisan. Berbagai parameter dan contoh perhitungan disajikan untuk memastikan keselamatan dan daya tahan struktur.Struktur baja-5 lentur-balok
Struktur baja-5 lentur-balokLeticia Freidac
油
Dokumen ini menjelaskan struktur lentur (balok) dalam konstruksi bangunan, termasuk definisi, jenis-jenis balok, dan fungsi utama dari masing-masing jenis. Selain itu, terdapat penjelasan tentang momen lentur, faktor bentuk penampang, serta penghitungan lendutan pada balok terkait kondisi beban. Dokumentasi juga membahas pentingnya pengaku/stiffener untuk keamanan struktur dan perencanaan balok berdasarkan kontrol lendutan dan kekuatan momen lentur.1 perhitungan-balok
1 perhitungan-balokeidhy setiawan eidhy Edy
油
The document provides calculations for determining the required reinforcement of a concrete beam (balok) with the following information:
- Concrete compressive strength is 20 MPa
- Steel yield strength is 400 MPa
- Beam dimensions are 25cm x 40cm
- Loads include wall weight, floor finish weight, and live loads from balconies
Bending moments are calculated at different points along the beam due to the varying loads. Required steel reinforcement is then determined based on the bending moment values and reinforcement ratios from code tables. Reinforcement amounts are provided for three sections of the beam labeled A-B, B-C, and C-D.Buku etabs
Buku etabsGilang Ramadhani
油
Dokumen ini membahas aplikasi perhitungan struktur beton bertulang gedung tahan gempa di Indonesia menggunakan software ETABS, mengikuti peraturan SNI 03-1726-2002 dan SNI 03-2847-2002. Fokus utama adalah pada perhitungan struktur atas seperti kolom, balok, dan pelat, serta langkah-langkah penggunaan software untuk desain struktur yang sesuai dengan regulasi yang berlaku. Buku ini ditujukan untuk membantu mahasiswa dan pemula dalam bidang perencanaan struktur gedung.Perhitungan tulangAN kolom
Perhitungan tulangAN kolomShaleh Afif Hasibuan
油
Dokumen tersebut membahas perhitungan penulangan kolom beton bertulang. Terdapat persyaratan penulangan kolom seperti lindungan beton minimal, rasio luas tulangan terhadap luas penampang, jumlah dan jarak tulangan memanjang serta sengkang ikat. Diberikan contoh perhitungan penentuan penampang dan penulangan kolom untuk menahan beban tekan 1500 kN dan momen 80 kNm.MERENCANAKAN BALOK BETON PRATEGANG DENGAN METODE BALANCING
MERENCANAKAN BALOK BETON PRATEGANG DENGAN METODE BALANCINGMira Pemayun
油
MERENCANAKAN BALOK BETON PRATEGANG DENGAN METODE BALANCINGTugas besar konstruksi baja 1
Tugas besar konstruksi baja 1MOSES HADUN
油
Dokumen tersebut membahas tentang perencanaan struktur baja untuk sebuah bangunan kantor dua lantai. Dibahas mengenai sifat material baja, beban-beban yang mempengaruhi perencanaan struktur, dan perhitungan kapasitas penampang untuk gording atap bangunan tersebut menggunakan profil C.Kuat tarik baja mengacu SNI 1729:2020
Kuat tarik baja mengacu SNI 1729:2020Shaleh Afif Hasibuan
油
The document discusses the properties and structural applications of tensile steel bars, emphasizing their slenderness and the need for pre-stressing in certain configurations to enhance rigidity. It also covers the significance of net cross-sectional area in structural connections, the impact of connection imperfections on stress distribution, and shear-lag effects. Additionally, it includes practical calculation examples for determining net cross-sectional area and tensile capacity based on standard regulations.Struktur Baja Metode LRFD
Struktur Baja Metode LRFDMuhammad Umari
油
Buku ini membahas perencanaan struktur baja dengan metode Load and Resistance Factor Design (LRFD) sesuai dengan Standar Nasional Indonesia 03-1729-2002. Buku ini membahas tentang analisis dan desain berbagai komponen struktur baja seperti tekan, lentur, sambungan baut dan las, serta komposit dan sambungan untuk konstruksi bangunan gedung.Perencanaan pondasi telapak persegi beton bertulang
Perencanaan pondasi telapak persegi beton bertulangAfret Nobel
油
Pondasi telapak digunakan untuk bangunan 1-3 tingkat dengan daya dukung tanah lebih dari 2 kg/cm2. Terdiri dari tulangan lentur dan susut, serta dihitung untuk kuat geser dan beban. Ukuran pondasi ditentukan melalui coba-coba agar memenuhi syarat tegangan tanah dan geser.Perhitungan sambungan lentur dan geser balok baja
Perhitungan sambungan lentur dan geser balok bajaAfret Nobel
油
Dokumen ini membahas perhitungan sambungan struktur yang melibatkan gaya geser, momen, dan tegangan pada baut dan plat sambung. Analisis menunjukkan bahwa semua syarat keamanan untuk gaya tarik, gaya geser, dan kekuatan tumpu pada baut terjamin aman. Selain itu, pengecekan kombinasi geser dan tarik juga menunjukkan hasil yang memenuhi syarat keamanan.Contoh penyelesaian soal uas beton ii
Contoh penyelesaian soal uas beton iiHarry Calbara
油
Dokumen tersebut membahas tentang keseimbangan regangan pada balok beton bertulang. Terdapat tiga hal penting yaitu: 1) letak garis netral tergantung pada jumlah tulangan baja tarik, 2) keseimbangan regangan menempati posisi penting sebagai pembatas antara dua cara hancur yang berbeda, 3) standar menetapkan pembatasan jumlah penulangan agar tercapai daktilitas.Preliminary design kel. 3revisi
Preliminary design kel. 3revisiMyName Ratna Pusparini
油
Dokumen ini membahas desain awal struktur bangunan, termasuk gambar rencana dan perhitungan untuk balok, pelat, kolom, serta analisis beban yang meliputi beban mati, beban hidup, dan beban gempa. Prosedur desain mengikuti peraturan SNI 03-2847-2002 dan SNI 03-1726-2002, dengan rincian tentang ukuran dan beban yang ditentukan untuk setiap lantai. Kesimpulan menunjukkan bahwa semua lantai dan dak direncanakan dengan ketebalan 15 cm.perhitungan bekisting
perhitungan bekistingrudi rudi aprilia
油
This document discusses examples of formwork designs and calculations by Munarus Suluch. It includes diagrams and calculations for formwork for floors, beams, and columns. For beams, it describes calculating the weight carried by the formwork, the moment, controlling for stress and deflection. The same process is described for column formwork calculations.Perencanaan struktur baja
Perencanaan struktur bajaAmi_Roy
油
Dokumen ini membahas teori dan aplikasi baja sebagai bahan konstruksi, termasuk sejarah penemuan dan penggunaannya dalam bangunan serta jembatan. Terdapat rincian tentang jenis-jenis baja, komposisi kimia, dan klasifikasinya berdasarkan kandungan karbon, serta perhitungan kekuatan dan desain elemen struktural yang menggunakan baja. Selain itu, dibahas juga berbagai metode penyambungan baja dan faktor-faktor yang mempengaruhi kekuatan sambungan.Tugas-Tugas Beton 1-10
Tugas-Tugas Beton 1-10noussevarenna
油
1. Dokumen tersebut membahas perancangan balok beton bertulang untuk menopang beban hidup dan mati pada bentangan 7 meter.
2. Pembahasan meliputi penentuan momen lentur maksimum, luas penampang tulangan, dan ukuran balok yang memenuhi syarat tegangan.
3. Diberikan contoh soal perhitungan balok dan sketsa rencana balok untuk bentangan 7,5 meter dengan beban dan mutu material tertentu.Konstruksi baja-3 sambungan-baut
Konstruksi baja-3 sambungan-bautJunaida Wally
油
Dokumen tersebut membahas tentang sistem sambungan pada struktur baja, termasuk jenis sambungan seperti las, baut, dan paku keling, serta perencanaan dan mekanisme berbagai jenis sambungan."Contoh soal-sambungan-baut
Contoh soal-sambungan-bautEdhot Badhot
油
Dokumen ini mencakup beberapa contoh soal mengenai kekuatan sambungan pelat dengan menggunakan baut dari berbagai tipe dan bahan. Setiap contoh memberikan perhitungan mendetail tentang beban terfaktor yang dapat dipikul dengan mempertimbangkan kuat leleh, kuat putus, dan geser dari sambungan. Hasil akhir dari setiap contoh menunjukkan beban maksimum yang dapat diterima oleh sambungan untuk memastikan kekuatan dan keamanan struktur.183013186 contoh-perhitungan-gempa-statik-ekuivalen
183013186 contoh-perhitungan-gempa-statik-ekuivalenafat civik
油
Dokumen ini membahas perhitungan beban gempa untuk bangunan gedung klinik di Kupang dengan informasi teknis seperti mutu material, dimensi struktur, dan langkah perhitungan berat total bangunan. Dihitung juga faktor respons gempa dan beban geser dasar nominal serta simpangan lantai. Metode analisis mencakup penggunaan rumus empiris untuk waktu getar dan deformasi lateral.More Related Content
What's hot (20)
contoh kerjaan struktur beton bertulang 2
contoh kerjaan struktur beton bertulang 2Aryo Bimantoro
油
Dokumen ini menganalisis distribusi beban mati dan hidup pada struktur bangunan, termasuk beban segitiga dan trapesium serta momen maksimum yang dihasilkan. Diperhitungkan juga beban total pada berbagai elemen struktural seperti balok induk dan balok anak pada lantai berbeda. Kombinasi pembebanan diperhitungkan baik tanpa maupun dengan mempertimbangkan beban gempa.Beton prategang
Beton prategangPoten Novo
油
Dokumen ini membahas perhitungan struktur dalam perencanaan konstruksi jembatan, termasuk spesifikasi teknis untuk elemen struktural seperti sandaran, pelat lantai, dan balok girder. Proses perencanaan melibatkan analisis kekuatan dan beban dengan penekanan pada efektivitas dan keekonomisan. Berbagai parameter dan contoh perhitungan disajikan untuk memastikan keselamatan dan daya tahan struktur.Struktur baja-5 lentur-balok
Struktur baja-5 lentur-balokLeticia Freidac
油
Dokumen ini menjelaskan struktur lentur (balok) dalam konstruksi bangunan, termasuk definisi, jenis-jenis balok, dan fungsi utama dari masing-masing jenis. Selain itu, terdapat penjelasan tentang momen lentur, faktor bentuk penampang, serta penghitungan lendutan pada balok terkait kondisi beban. Dokumentasi juga membahas pentingnya pengaku/stiffener untuk keamanan struktur dan perencanaan balok berdasarkan kontrol lendutan dan kekuatan momen lentur.1 perhitungan-balok
1 perhitungan-balokeidhy setiawan eidhy Edy
油
The document provides calculations for determining the required reinforcement of a concrete beam (balok) with the following information:
- Concrete compressive strength is 20 MPa
- Steel yield strength is 400 MPa
- Beam dimensions are 25cm x 40cm
- Loads include wall weight, floor finish weight, and live loads from balconies
Bending moments are calculated at different points along the beam due to the varying loads. Required steel reinforcement is then determined based on the bending moment values and reinforcement ratios from code tables. Reinforcement amounts are provided for three sections of the beam labeled A-B, B-C, and C-D.Buku etabs
Buku etabsGilang Ramadhani
油
Dokumen ini membahas aplikasi perhitungan struktur beton bertulang gedung tahan gempa di Indonesia menggunakan software ETABS, mengikuti peraturan SNI 03-1726-2002 dan SNI 03-2847-2002. Fokus utama adalah pada perhitungan struktur atas seperti kolom, balok, dan pelat, serta langkah-langkah penggunaan software untuk desain struktur yang sesuai dengan regulasi yang berlaku. Buku ini ditujukan untuk membantu mahasiswa dan pemula dalam bidang perencanaan struktur gedung.Perhitungan tulangAN kolom
Perhitungan tulangAN kolomShaleh Afif Hasibuan
油
Dokumen tersebut membahas perhitungan penulangan kolom beton bertulang. Terdapat persyaratan penulangan kolom seperti lindungan beton minimal, rasio luas tulangan terhadap luas penampang, jumlah dan jarak tulangan memanjang serta sengkang ikat. Diberikan contoh perhitungan penentuan penampang dan penulangan kolom untuk menahan beban tekan 1500 kN dan momen 80 kNm.MERENCANAKAN BALOK BETON PRATEGANG DENGAN METODE BALANCING
MERENCANAKAN BALOK BETON PRATEGANG DENGAN METODE BALANCINGMira Pemayun
油
MERENCANAKAN BALOK BETON PRATEGANG DENGAN METODE BALANCINGTugas besar konstruksi baja 1
Tugas besar konstruksi baja 1MOSES HADUN
油
Dokumen tersebut membahas tentang perencanaan struktur baja untuk sebuah bangunan kantor dua lantai. Dibahas mengenai sifat material baja, beban-beban yang mempengaruhi perencanaan struktur, dan perhitungan kapasitas penampang untuk gording atap bangunan tersebut menggunakan profil C.Kuat tarik baja mengacu SNI 1729:2020
Kuat tarik baja mengacu SNI 1729:2020Shaleh Afif Hasibuan
油
The document discusses the properties and structural applications of tensile steel bars, emphasizing their slenderness and the need for pre-stressing in certain configurations to enhance rigidity. It also covers the significance of net cross-sectional area in structural connections, the impact of connection imperfections on stress distribution, and shear-lag effects. Additionally, it includes practical calculation examples for determining net cross-sectional area and tensile capacity based on standard regulations.Struktur Baja Metode LRFD
Struktur Baja Metode LRFDMuhammad Umari
油
Buku ini membahas perencanaan struktur baja dengan metode Load and Resistance Factor Design (LRFD) sesuai dengan Standar Nasional Indonesia 03-1729-2002. Buku ini membahas tentang analisis dan desain berbagai komponen struktur baja seperti tekan, lentur, sambungan baut dan las, serta komposit dan sambungan untuk konstruksi bangunan gedung.Perencanaan pondasi telapak persegi beton bertulang
Perencanaan pondasi telapak persegi beton bertulangAfret Nobel
油
Pondasi telapak digunakan untuk bangunan 1-3 tingkat dengan daya dukung tanah lebih dari 2 kg/cm2. Terdiri dari tulangan lentur dan susut, serta dihitung untuk kuat geser dan beban. Ukuran pondasi ditentukan melalui coba-coba agar memenuhi syarat tegangan tanah dan geser.Perhitungan sambungan lentur dan geser balok baja
Perhitungan sambungan lentur dan geser balok bajaAfret Nobel
油
Dokumen ini membahas perhitungan sambungan struktur yang melibatkan gaya geser, momen, dan tegangan pada baut dan plat sambung. Analisis menunjukkan bahwa semua syarat keamanan untuk gaya tarik, gaya geser, dan kekuatan tumpu pada baut terjamin aman. Selain itu, pengecekan kombinasi geser dan tarik juga menunjukkan hasil yang memenuhi syarat keamanan.Contoh penyelesaian soal uas beton ii
Contoh penyelesaian soal uas beton iiHarry Calbara
油
Dokumen tersebut membahas tentang keseimbangan regangan pada balok beton bertulang. Terdapat tiga hal penting yaitu: 1) letak garis netral tergantung pada jumlah tulangan baja tarik, 2) keseimbangan regangan menempati posisi penting sebagai pembatas antara dua cara hancur yang berbeda, 3) standar menetapkan pembatasan jumlah penulangan agar tercapai daktilitas.Preliminary design kel. 3revisi
Preliminary design kel. 3revisiMyName Ratna Pusparini
油
Dokumen ini membahas desain awal struktur bangunan, termasuk gambar rencana dan perhitungan untuk balok, pelat, kolom, serta analisis beban yang meliputi beban mati, beban hidup, dan beban gempa. Prosedur desain mengikuti peraturan SNI 03-2847-2002 dan SNI 03-1726-2002, dengan rincian tentang ukuran dan beban yang ditentukan untuk setiap lantai. Kesimpulan menunjukkan bahwa semua lantai dan dak direncanakan dengan ketebalan 15 cm.perhitungan bekisting
perhitungan bekistingrudi rudi aprilia
油
This document discusses examples of formwork designs and calculations by Munarus Suluch. It includes diagrams and calculations for formwork for floors, beams, and columns. For beams, it describes calculating the weight carried by the formwork, the moment, controlling for stress and deflection. The same process is described for column formwork calculations.Perencanaan struktur baja
Perencanaan struktur bajaAmi_Roy
油
Dokumen ini membahas teori dan aplikasi baja sebagai bahan konstruksi, termasuk sejarah penemuan dan penggunaannya dalam bangunan serta jembatan. Terdapat rincian tentang jenis-jenis baja, komposisi kimia, dan klasifikasinya berdasarkan kandungan karbon, serta perhitungan kekuatan dan desain elemen struktural yang menggunakan baja. Selain itu, dibahas juga berbagai metode penyambungan baja dan faktor-faktor yang mempengaruhi kekuatan sambungan.Tugas-Tugas Beton 1-10
Tugas-Tugas Beton 1-10noussevarenna
油
1. Dokumen tersebut membahas perancangan balok beton bertulang untuk menopang beban hidup dan mati pada bentangan 7 meter.
2. Pembahasan meliputi penentuan momen lentur maksimum, luas penampang tulangan, dan ukuran balok yang memenuhi syarat tegangan.
3. Diberikan contoh soal perhitungan balok dan sketsa rencana balok untuk bentangan 7,5 meter dengan beban dan mutu material tertentu.Konstruksi baja-3 sambungan-baut
Konstruksi baja-3 sambungan-bautJunaida Wally
油
Dokumen tersebut membahas tentang sistem sambungan pada struktur baja, termasuk jenis sambungan seperti las, baut, dan paku keling, serta perencanaan dan mekanisme berbagai jenis sambungan."Contoh soal-sambungan-baut
Contoh soal-sambungan-bautEdhot Badhot
油
Dokumen ini mencakup beberapa contoh soal mengenai kekuatan sambungan pelat dengan menggunakan baut dari berbagai tipe dan bahan. Setiap contoh memberikan perhitungan mendetail tentang beban terfaktor yang dapat dipikul dengan mempertimbangkan kuat leleh, kuat putus, dan geser dari sambungan. Hasil akhir dari setiap contoh menunjukkan beban maksimum yang dapat diterima oleh sambungan untuk memastikan kekuatan dan keamanan struktur.183013186 contoh-perhitungan-gempa-statik-ekuivalen
183013186 contoh-perhitungan-gempa-statik-ekuivalenafat civik
油
Dokumen ini membahas perhitungan beban gempa untuk bangunan gedung klinik di Kupang dengan informasi teknis seperti mutu material, dimensi struktur, dan langkah perhitungan berat total bangunan. Dihitung juga faktor respons gempa dan beban geser dasar nominal serta simpangan lantai. Metode analisis mencakup penggunaan rumus empiris untuk waktu getar dan deformasi lateral.Cth smbungan baut
- 1. SI-3212 Struktur Baja Dosen : Dr. Ir. Saptahari Sugiri Saptahari Sugiri

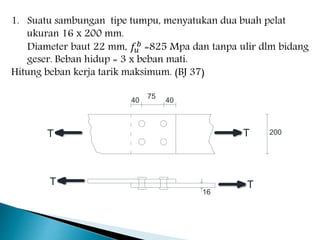

- 2. 1. Suatu sambungan tipe tumpu, menyatukan dua buah pelat ukuran 16 x 200 mm. Diameter baut 22 mm, =825 Mpa dan tanpa ulir dlm bidang geser. Beban hidup = 3 x beban mati. Hitung beban kerja tarik maksimum. (BJ 37) TT 200 40 75 40 T T 16

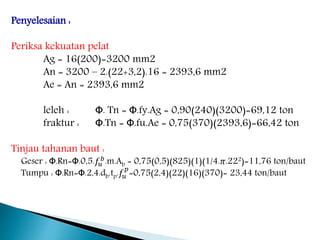

- 3. Penyelesaian : Periksa kekuatan pelat Ag = 16(200)=3200 mm2 An = 3200 2.(22+3,2).16 = 2393,6 mm2 Ae = An = 2393,6 mm2 leleh : 陸. Tn = 陸.fy.Ag = 0,90(240)(3200)=69,12 ton fraktur : 陸.Tn = 陸.fu.Ae = 0,75(370)(2393,6)=66,42 ton Tinjau tahanan baut : Geser : 陸.Rn=陸.0,5. .m.Ab = 0,75(0,5)(825)(1)(1/4..222)=11,76 ton/baut Tumpu : 陸.Rn=陸.2,4.db.tp. =0,75(2,4)(22)(16)(370)= 23,44 ton/baut

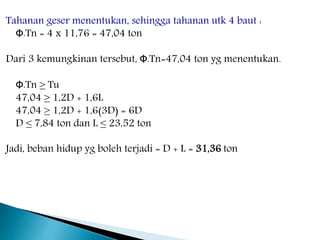

- 4. Tahanan geser menentukan, sehingga tahanan utk 4 baut : 陸.Tn = 4 x 11,76 = 47,04 ton Dari 3 kemungkinan tersebut, 陸.Tn=47,04 ton yg menentukan. 陸.Tn Tu 47,04 1,2D + 1,6L 47,04 1,2D + 1,6(3D) = 6D D 7,84 ton dan L 23,52 ton Jadi, beban hidup yg boleh terjadi = D + L = 31,36 ton

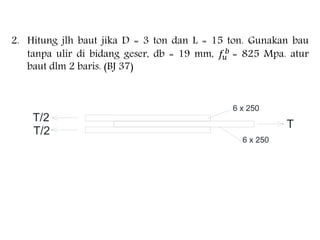

- 5. 2. Hitung jlh baut jika D = 3 ton dan L = 15 ton. Gunakan bau tanpa ulir di bidang geser, db = 19 mm, = 825 Mpa. atur baut dlm 2 baris. (BJ 37) T/2 T/2 T 6 x 250 6 x 250
- 6. Penyelesaian : Hitung beban tarik terfaktor, Tu : Tu = 1,2D + 1,6L = 1,2(3) + 1,6(L) = 27,6 ton Pelat tengah menentukan dlm perhitungan kekuatan : Ag = 6 x 250 = 1500 mm2 An = [250 2.(19+3,2)].6 = 1233,6 mm2 Max An = 0,85. Ag = 0,85(1500) = 1275 mm2 Ae = An = 1233,6 mm2 leleh : 陸. Tn = 陸.fy.Ag = 0,90(240)(1500)=32,4 ton fraktur : 陸.Tn = 陸.fu.Ae = 0,75(370)(1233,6)=34,23 ton 陸.Tn (=32,4 ton) > Tu (=27,6 ton)

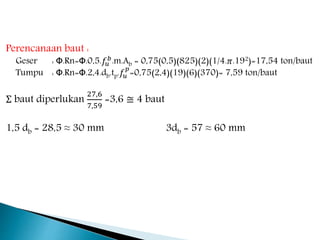

- 7. Perencanaan baut : Geser : 陸.Rn=陸.0,5. .m.Ab = 0,75(0,5)(825)(2)(1/4..192)=17,54 ton/baut Tumpu : 陸.Rn=陸.2,4.db.tp. =0,75(2,4)(19)(6)(370)= 7,59 ton/baut 裡 baut diperlukan 27,6 7,59 =3,6 4 baut 1,5 db = 28,5 30 mm 3db = 57 60 mm

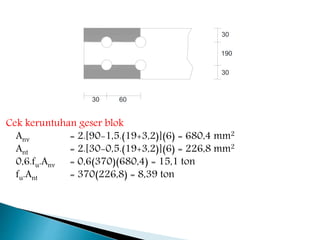

- 8. Cek keruntuhan geser blok Anv = 2.[90-1,5.(19+3,2)](6) = 680,4 mm2 Ant = 2.[30-0,5.(19+3,2)](6) = 226,8 mm2 0,6.fu.Anv = 0,6(370)(680,4) = 15,1 ton fu.Ant = 370(226,8) = 8,39 ton 30 60 30 190 30

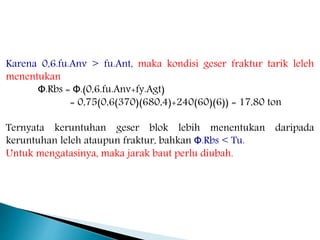

- 9. Karena 0,6.fu.Anv > fu.Ant, maka kondisi geser fraktur tarik leleh menentukan 陸.Rbs = 陸.(0,6.fu.Anv+fy.Agt) = 0,75(0,6(370)(680,4)+240(60)(6)) = 17,80 ton Ternyata keruntuhan geser blok lebih menentukan daripada keruntuhan leleh ataupun fraktur, bahkan 陸.Rbs < Tu. Untuk mengatasinya, maka jarak baut perlu diubah.

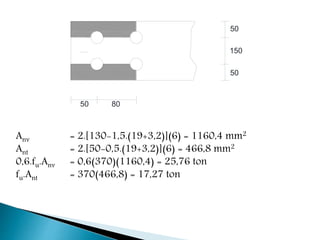

- 10. Anv = 2.[130-1,5.(19+3,2)](6) = 1160,4 mm2 Ant = 2.[50-0,5.(19+3,2)](6) = 466,8 mm2 0,6.fu.Anv = 0,6(370)(1160,4) = 25,76 ton fu.Ant = 370(466,8) = 17,27 ton 50 80 50 150 50

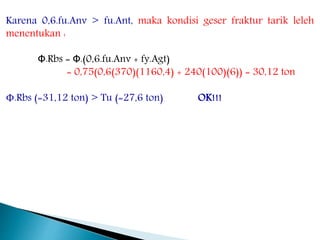

- 11. Karena 0,6.fu.Anv > fu.Ant, maka kondisi geser fraktur tarik leleh menentukan : 陸.Rbs = 陸.(0,6.fu.Anv + fy.Agt) = 0,75(0,6(370)(1160,4) + 240(100)(6)) = 30,12 ton 陸.Rbs (=31,12 ton) > Tu (=27,6 ton) OK!!!
