تتناول الوثيقة المجسات كعناصر أساسية في الأجهزة الكهربائية، حيث تعمل على استشعار الكميات الفيزيائية المختلفة وتحويلها إلى إشارات كهربائية. يُركز الحديث على مجس درجة حرارة ماء التبريد للمحرك (cts) الذي يغير مقاومته بتغير درجة الحرارة، ويتكون من بلورات أكاسيد السيراميك. يتم استخدام المجس في حالات عدة مثل عدم دوران المحرك أو مشاكل في إشغال مراوح التبريد.
مجس Cts

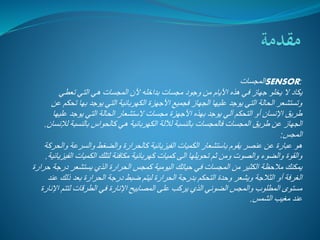

- 1. المجسات SENSOR: يكاد لا يخلو جهاز في هذه الأيام من وجود مجسات بداخله لأن المجسات هي التي تعطي وتستشعر الحالة التي يوجد عليها الجهاز فجميع الأجهزة الكهربائية التي يوجد بها تحكم عن طريق الإنسان أو التحكم آلي يوجد بهذه الأجهزة مجسات لاستشعار الحالة التي يوجد عليها الجهاز عن طريق المجسات فالمجسات بالنسبة للآلة الكهربائية هي كالحواس بالنسبة للإنسان. المجس: هو عبارة عن عنصر يقوم باستشعار الكميات الفيزيائية كالحرارة والضغط والسرعة والحركة والقوة والضوء والصوت ومن ثم تحويلها الى كميات كهربائية مكافئة لتلك الكميات الفيزيائية. يمكنك ملاحظة الكثير من المجسات في حياتك اليومية كمجس الحرارة الذي يستشعر درجة حرارة الغرفة أو الثلاجة ويشعر وحدة التحكم بدرجة الحرارة ليتم ضبط درجة الحرارة بعد ذلك عند مستوى المطلوب والمجس الضوئي الذي يركب على المصابيح الإنارة في الطرقات لتتم الإنارة عند مغيب الشمس.

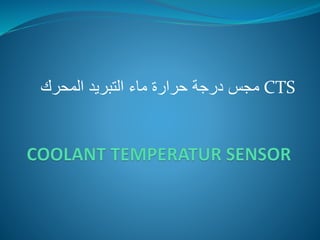

- 2. مجس درجة حرارة ماء التبريد المحرك CTS

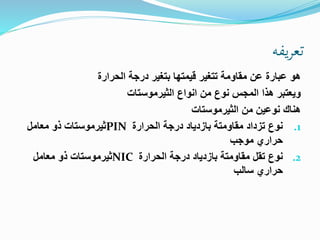

- 3. تعريفه هو عبارة عن مقاومة تتغير قيمتها بتغير درجة الحرارة ويعتبر هذا المجس نوع من انواع الثيرموستات هناك نوعين من الثيرموستات ثيرموستات ذو معامل PIN 1. نوع تزداد مقاومتة بازدياد درجة الحرارة حراري موجب ثيرموستات ذو معامل NIC 2. نوع تقل مقاومتة بازدياد درجة الحرارة حراري سالب

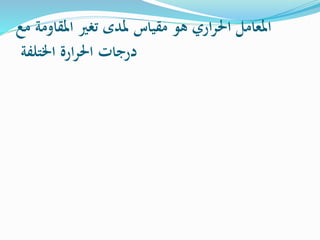

- 4. المعامل الحراري هو مقياس لمدى تغير المقاومة مع درجات الحرارة الختلفة

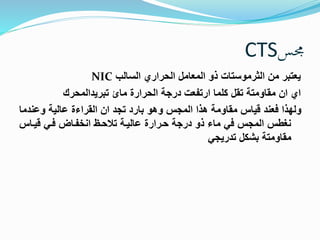

- 5. CTS مجس NIC يعتبر من الثرموستات ذو المعامل الحراري السالب اي ان مقاومتة تقل كلما ارتفعت درجة الحرارة مائ تبريدالمحرك ولهذا فعند قياس مقاومة هذا المجس وهو بارد تجد ان القراءة عالية وعندما نغطس المجس في ماء ذو درجة حررارة عاليرة تظحرن انضفرا فري قيراس مقاومتة بشكل تدريجي

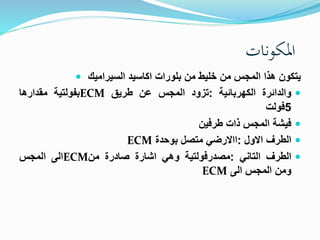

- 8. المكونات يتكون هذا المجس من ضليط من بلورات اكاسيد السيراميك بفولتية مقدارها ECM والدائرة الكهربائية :تزود المجس عن طريق 5فولت فيشة المجس ذات طرفين ECM الطرف الاول :االارضي متصل بوحدة الى المجس ECM الطرف التاني :مصدرفولتية وهي اشارة صادرة من ECM ومن المجس الى

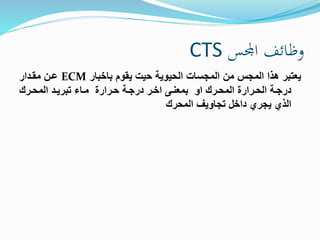

- 9. CTS وظائف المجس عرن مقردار ECM يعتبر هذا المجس من المجسات الحيوية حيت يقوم باضبار درجرة الحررارة المحررك او بمعنرى اضرر درجرة حررارة مراء تبريرد المحرررك الذي يجري داضل تجاويف المحرك

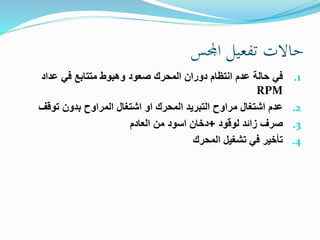

- 10. حالات تفعيل المجس 1. في حالة عدم انتنام دوران المحرك صعود وهبوط متتابع في عداد RPM 2. عدم اشتغال مراوح التبريد المحرك او اشتغال المراوح بدون توقف 3. صرف زائد لوقود +دضان اسود من العادم 4. تأضير في تشغيل المحرك

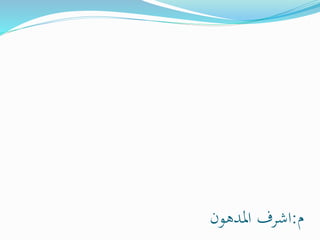

- 12. م:اشرف المدهون
