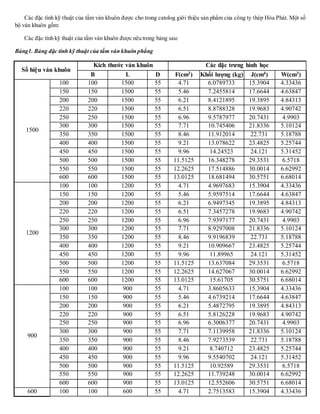

- 1. Các đặc tính kỹ thuật của tấm ván khuôn được cho trong catolog giới thiệu sản phẩm của công ty thép Hòa Phát. Một số bộ ván khuôn gồm: Các đặc tính kỹ thuật của tấm ván khuôn được nêu trong bảng sau: Bảng1. Bảng đặc tính kỹ thuật của tấm ván khuôn phẳng Số hiệu ván khuôn Kích thước ván khuôn Các đặc trưng hình học B L D F(cm2) Khối lượng (kg) J(cm4) W(cm3) 1500 100 100 1500 55 4.71 6.0789733 15.3904 4.33436 150 150 1500 55 5.46 7.2455814 17.6644 4.63847 200 200 1500 55 6.21 8.4121895 19.3895 4.84313 220 220 1500 55 6.51 8.8788328 19.9683 4.90742 250 250 1500 55 6.96 9.5787977 20.7431 4.9903 300 300 1500 55 7.71 10.745406 21.8336 5.10124 350 350 1500 55 8.46 11.912014 22.731 5.18788 400 400 1500 55 9.21 13.078622 23.4825 5.25744 450 450 1500 55 9.96 14.24523 24.121 5.31452 500 500 1500 55 11.5125 16.348278 29.3531 6.5718 550 550 1500 55 12.2625 17.514886 30.0014 6.62992 600 600 1500 55 13.0125 18.681494 30.5751 6.68014 1200 100 100 1200 55 4.71 4.9697683 15.3904 4.33436 150 150 1200 55 5.46 5.9597514 17.6644 4.63847 200 200 1200 55 6.21 6.9497345 19.3895 4.84313 220 220 1200 55 6.51 7.3457278 19.9683 4.90742 250 250 1200 55 6.96 7.9397177 20.7431 4.9903 300 300 1200 55 7.71 8.9297008 21.8336 5.10124 350 350 1200 55 8.46 9.9196839 22.731 5.18788 400 400 1200 55 9.21 10.909667 23.4825 5.25744 450 450 1200 55 9.96 11.89965 24.121 5.31452 500 500 1200 55 11.5125 13.637084 29.3531 6.5718 550 550 1200 55 12.2625 14.627067 30.0014 6.62992 600 600 1200 55 13.0125 15.61705 30.5751 6.68014 900 100 100 900 55 4.71 3.8605633 15.3904 4.33436 150 150 900 55 5.46 4.6739214 17.6644 4.63847 200 200 900 55 6.21 5.4872795 19.3895 4.84313 220 220 900 55 6.51 5.8126228 19.9683 4.90742 250 250 900 55 6.96 6.3006377 20.7431 4.9903 300 300 900 55 7.71 7.1139958 21.8336 5.10124 350 350 900 55 8.46 7.9273539 22.731 5.18788 400 400 900 55 9.21 8.740712 23.4825 5.25744 450 450 900 55 9.96 9.5540702 24.121 5.31452 500 500 900 55 11.5125 10.92589 29.3531 6.5718 550 550 900 55 12.2625 11.739248 30.0014 6.62992 600 600 900 55 13.0125 12.552606 30.5751 6.68014 600 100 100 600 55 4.71 2.7513583 15.3904 4.33436

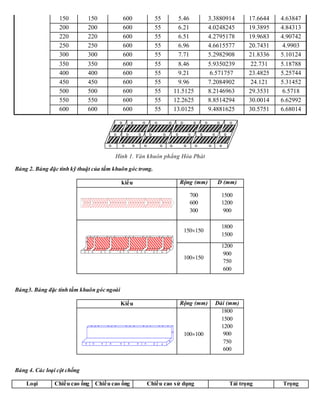

- 2. 150 150 600 55 5.46 3.3880914 17.6644 4.63847 200 200 600 55 6.21 4.0248245 19.3895 4.84313 220 220 600 55 6.51 4.2795178 19.9683 4.90742 250 250 600 55 6.96 4.6615577 20.7431 4.9903 300 300 600 55 7.71 5.2982908 21.8336 5.10124 350 350 600 55 8.46 5.9350239 22.731 5.18788 400 400 600 55 9.21 6.571757 23.4825 5.25744 450 450 600 55 9.96 7.2084902 24.121 5.31452 500 500 600 55 11.5125 8.2146963 29.3531 6.5718 550 550 600 55 12.2625 8.8514294 30.0014 6.62992 600 600 600 55 13.0125 9.4881625 30.5751 6.68014 Hình 1. Ván khuôn phẳng Hòa Phát Bảng 2. Bảng đặc tính kỹ thuật của tấm khuôn góc trong. kiểu Rộng (mm) D (mm) 700 600 300 1500 1200 900 150150 1800 1500 100150 1200 900 750 600 Bảng3. Bảng đặc tính tấm khuôn góc ngoài Kiểu Rộng (mm) Dài (mm) 100100 1800 1500 1200 900 750 600 Bảng 4. Các loại cột chống Loại Chiều cao ống Chiều cao ống Chiều cao sử dụng Tải trọng Trọng
- 3. ngoài (mm) trong (mm) Tối thiểu (mm) Tối đa (mm) Khi nén (kG) Khi kéo (kG) lượng (kg) K-102 1500 2000 2000 3500 2000 1500 12,7 K-103 1500 2400 2400 3900 1900 1300 13,6 K-103B 1500 2500 2500 4000 1850 1250 13,8 K-104 1500 2700 2700 4200 1800 1200 14,8 K-105 1500 3000 3000 4500 1700 1100 15,5
