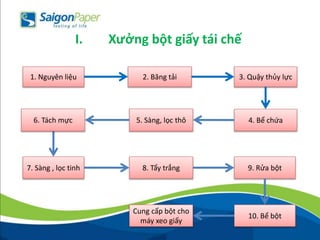

I. Xưởng bột giấy tái chế
1. Nguyên liệu 2. Băng tải 3. Quậy thủy lực
4. Bể chứa5. Sàng, lọc thô
7. Sàng , lọc tinh 8. Tẩy trắng 9. Rửa bột
10. Bể bột
Cung cấp bột cho
máy xeo giấy
6. Tách mực

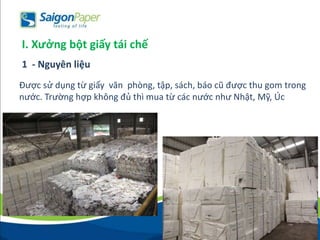

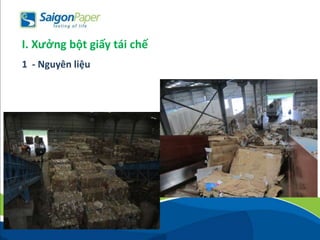

Được sử dụng từ giấy văn phòng, tập, sách, báo cũ được thu gom trong
nước. Trường hợp không đủ thì mua từ các nước như Nhật, Mỹ, Úc
1 - Nguyên liệu

1 - Nguyên liệu

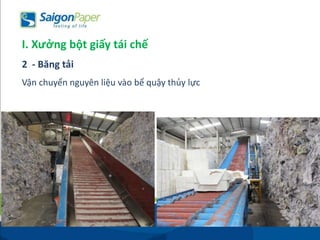

Vận chuyển nguyên liệu vào bể quậy thủy lực
2 - Băng tải

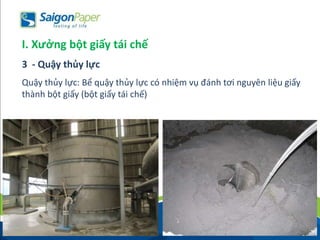

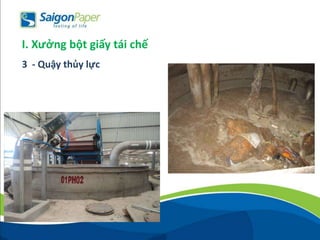

Quậy thủy lực: Bể quậy thủy lực có nhiệm vụ đánh tơi nguyên liệu giấy
thành bột giấy (bột giấy tái chế)
3 - Quậy thủy lực

3 - Quậy thủy lực

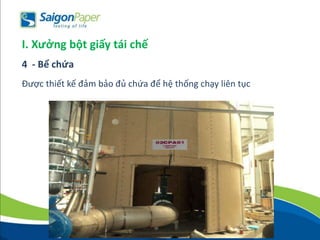

Được thiết kế đảm bảo đủ chứa để hệ thống chạy liên tục
4 - Bể chứa

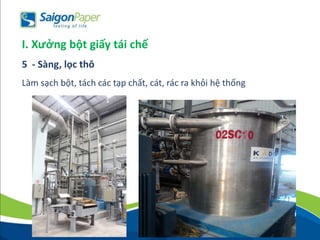

Làm sạch bột, tách các tạp chất, cát, rác ra khỏi hệ thống
5 - Sàng, lọc thô

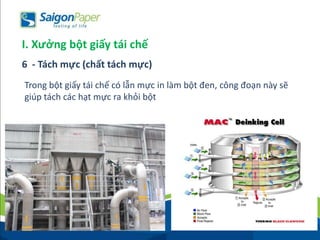

Trong bột giấy tái chế có lẫn mực in làm bột đen, công đoạn này sẽ
giúp tách các hạt mực ra khỏi bột
6 - Tách mực (chất tách mực)

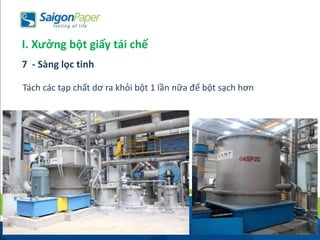

Tách các tạp chất dơ ra khỏi bột 1 lần nữa để bột sạch hơn
7 - Sàng lọc tinh

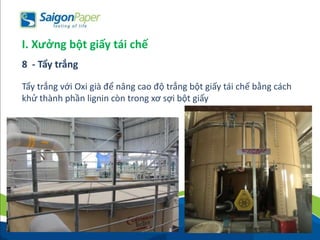

Tẩy trắng với Oxi già để nâng cao độ trắng bột giấy tái chế bằng cách
khử thành phần lignin còn trong xơ sợi bột giấy
8 - Tẩy trắng

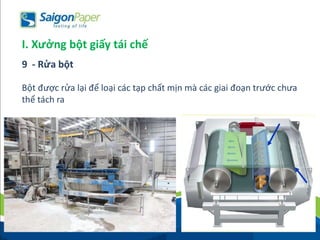

Bột được rửa lại để loại các tạp chất mịn mà các giai đoạn trước chưa
thể tách ra
9 - Rửa bột

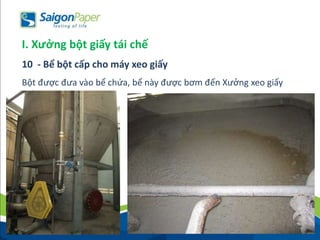

Bột được đưa vào bể chứa, bể này được bơm đến Xưởng xeo giấy
10 - Bể bột cấp cho máy xeo giấy

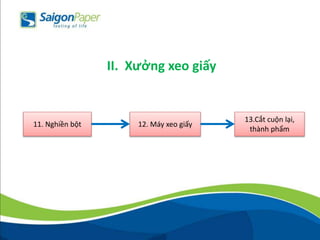

II. Xưởng xeo giấy
11. Nghiền bột 12. Máy xeo giấy
13.Cắt cuộn lại,
thành phẩm

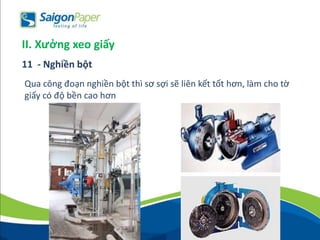

Qua công đoạn nghiền bột thì sơ sợi sẽ liên kết tốt hơn, làm cho tờ
giấy có độ bền cao hơn
11 - Nghiền bột

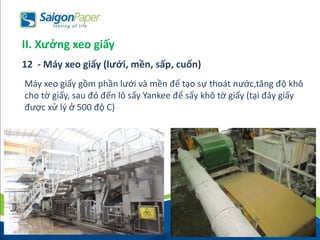

Máy xeo giấy gồm phần lưới và mền để tạo sự thoát nước,tăng độ khô
cho tờ giấy, sau đó đến lô sấy Yankee để sấy khô tờ giấy (tại đây giấy
được xử lý ở 500 độ C)
12 - Máy xeo giấy (lưới, mền, sấp, cuốn)

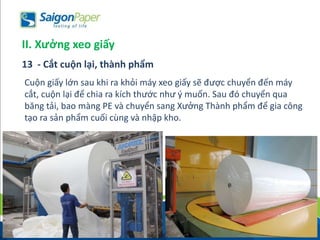

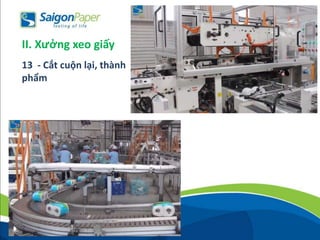

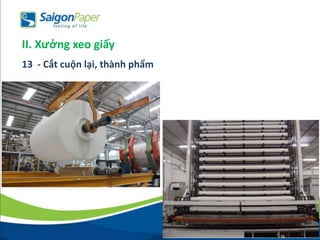

Cuộn giấy lớn sau khi ra khỏi máy xeo giấy sẽ được chuyển đến máy
cắt, cuộn lại để chia ra kích thước như ý muốn. Sau đó chuyển qua
băng tải, bao màng PE và chuyển sang Xưởng Thành phẩm để gia công
tạo ra sản phẩm cuối cùng và nhập kho.

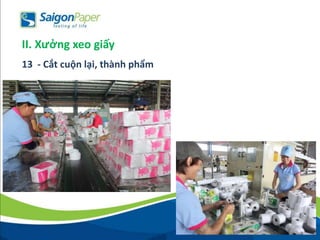

13 - Cắt cuộn lại, thành phẩm

13 - Cắt cuộn lại, thành phẩm

13 - Cắt cuộn lại, thành
phẩm

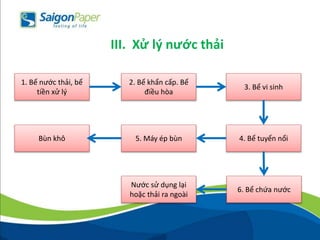

III. Xử lý nước thải
1. Bể nước thải, bể
tiền xử lý
2. Bể khẩn cấp. Bể
điều hòa
3. Bể vi sinh
4. Bể tuyển nổi
6. Bể chứa nước
5. Máy ép bùnBùn khô
Nước sử dụng lại
hoặc thải ra ngoài

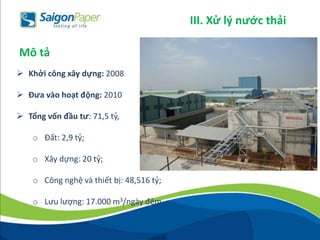

 Khởi công xây dựng: 2008
 Đưa vào hoạt động: 2010
 Tổng vốn đầu tư: 71,5 tỷ,
o Đất: 2,9 tỷ;
o Xây dựng: 20 tỷ;
o Công nghệ và thiết bị: 48,516 tỷ;
o Lưu lượng: 17.000 m3/ngày đêm
Mô tả

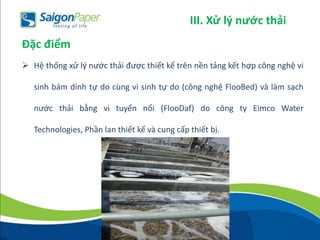

 Hệ thống xử lý nước thải được thiết kế trên nền tảng kết hợp công nghệ vi
sinh bám dính tự do cùng vi sinh tự do (công nghệ FlooBed) và làm sạch
nước thải bằng vi tuyển nổi (FlooDaf) do công ty Eimco Water
Technologies, Phần lan thiết kế và cung cấp thiết bị.
Đặc điểm

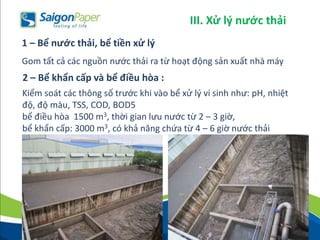

Gom tất cả các nguồn nước thải ra từ hoạt động sản xuất nhà máy
1 – Bể nước thải, bể tiền xử lý
Kiểm soát các thông số trước khi vào bể xử lý vi sinh như: pH, nhiệt
độ, độ màu, TSS, COD, BOD5
bể điều hòa 1500 m3, thời gian lưu nước từ 2 – 3 giờ,
bể khẩn cấp: 3000 m3, có khả năng chứa từ 4 – 6 giờ nước thải
2 – Bể khẩn cấp và bể điều hòa :

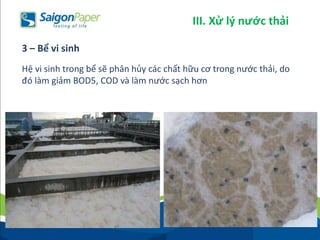

Hệ vi sinh trong bể sẽ phân hủy các chất hữu cơ trong nước thải, do
đó làm giảm BOD5, COD và làm nước sạch hơn
3 – Bể vi sinh

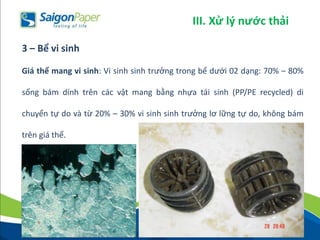

Giá thể mang vi sinh: Vi sinh sinh trưởng trong bể dưới 02 dạng: 70% – 80%
sống bám dính trên các vật mang bằng nhựa tái sinh (PP/PE recycled) di
chuyển tự do và từ 20% – 30% vi sinh sinh trưởng lơ lững tự do, không bám
trên giá thể.
3 – Bể vi sinh

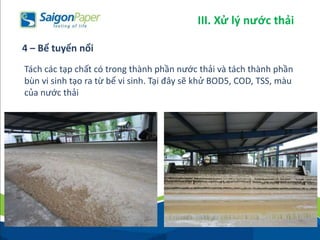

Tách các tạp chất có trong thành phần nước thải và tách thành phần
bùn vi sinh tạo ra từ bể vi sinh. Tại đây sẽ khử BOD5, COD, TSS, màu
của nước thải
4 – Bể tuyển nổi

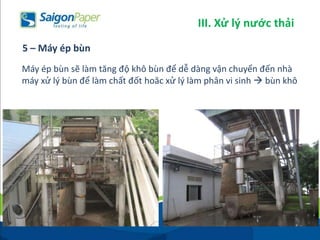

Máy ép bùn sẽ làm tăng độ khô bùn để dễ dàng vận chuyển đến nhà
máy xử lý bùn để làm chất đốt hoăc xử lý làm phân vi sinh  bùn khô
5 – Máy ép bùn

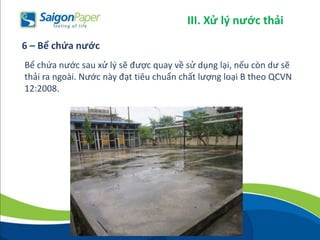

Bể chứa nước sau xử lý sẽ được quay về sử dụng lại, nếu còn dư sẽ
thải ra ngoài. Nước này đạt tiêu chuẩn chất lượng loại B theo QCVN
12:2008.
6 – Bể chứa nước

Khuyến cáo sử dụng giấy
Tissue đúng mục đích

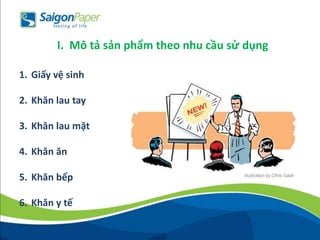

I. Mô tả sản phẩm theo nhu cầu sử dụng
1. Giấy vệ sinh
2. Khăn lau tay
3. Khăn lau mặt
4. Khăn ăn
5. Khăn bếp
6. Khăn y tế

Mềm, độ dai hợp lý, dễ phân rã trong nước, không gây nghẹt
cầu. Thích hợp dùng trong toilet và có thể bỏ giấy sau khi sử
dụng trong bồn cầu
 Hạn chế lau mặt, chén dĩa khi ướt vì tính dễ phân rã với nước
gây ra xơ sợi gỗ có thể dính trên bề mặt
I. 1 Giấy vệ sinh:

Rất dai, khó rã khi gặp nước, chuyên dùng cho lau tay sau khi
rửa tay với nước, lau chén đĩa, dầu mỡ bếp gas rất tốt vì khó rã
và giấy dày có độ thấm hút tốt.
 Không dùng đi vệ sinh vì giấy dai, cứng có thể gây nghẹt cầu
nếu dùng nhiều
I. 2 Khăn lau tay:

Mềm mại, bề mặt giấy nhẵn, có độ dai và lâu rã khi thấm nước,
thích hợp lau mặt khi lau mồ hơi hoặc dùng khăn sau khi rửa mặt
 Hạn chế dùng trong nhà vệ sinh vì có thể gây nghẹt cầu nếu
dùng nhiều, nếu dùng làm khăn lau tay hoặc lau dầu mỡ, bếp
gas… thì sẽ phải sử dụng với số lượng nhiều
I. 3 Khăn lau mặt:

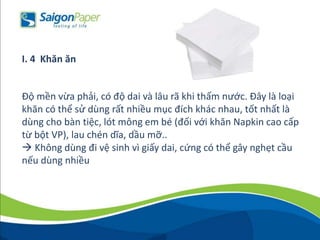

Độ mền vừa phải, có độ dai và lâu rã khi thấm nước. Đây là loại
khăn có thể sử dùng rất nhiều mục đích khác nhau, tốt nhất là
dùng cho bàn tiệc, lót mông em bé (đối với khăn Napkin cao cấp
từ bột VP), lau chén dĩa, dầu mỡ..
nếu dùng nhiều
I. 4 Khăn ăn

Thiết kế chuyên dụng dạng cuộn dài, to, giấy định lượng cao
(dày, xốp). Giấy rất dai, khó rã khi gặp nước, chuyên dùng cho
lau chén đĩa, dầu mỡ bếp gas rất tốt. vì khó rã và giấy dày có độ
thấm hút cực tốt, có thể sử dụng như khăn lau tay.
nếu dùng nhiều
I.5 Khăn lau tủ, bếp:

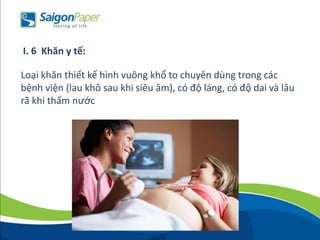

Loại khăn thiết kế hình vuông khổ to chuyên dùng trong các
bệnh viện (lau khô sau khi siêu âm), có độ láng, có độ dai và lâu
rã khi thấm nước
I. 6 Khăn y tế:

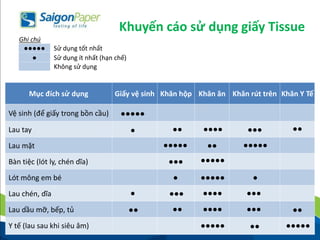

Mục đích sử dụng Giấy vệ sinh Khăn hộp Khăn ăn Khăn rút trên Khăn Y Tế
Ghi chú
●●●●● Sử dụng tốt nhất
● Sử dụng ít nhất (hạn chế)
Không sử dụng
Khuyến cáo sử dụng giấy Tissue
Vệ sinh (để giấy trong bồn cầu)
Lau tay
Lau mặt
Bàn tiệc (lót ly, chén dĩa)
Lót mông em bé
Lau chén, dĩa
Lau dầu mỡ, bếp, tủ
Y tế (lau sau khi siêu âm)
●●●●●
●●●●● ●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●
●●
●●●
●●●
●●●
●●●
●●●
●●
●
● ●
●●●●
●●●●
●●●●● ●●
●●
●●●●●
0
0
0
0
0
0
0 0
0
0
0
0
0
0

Một số thắc mắc của khách hàng

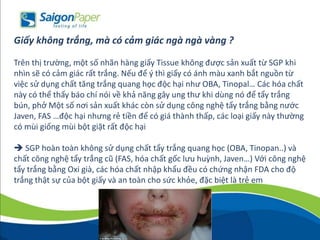

Giấy không trắng, mà có cảm giác ngà ngà vàng ?
Trên thị trường, một số nhãn hàng giấy Tissue không được sản xuất từ SGP khi
nhìn sẽ có cảm giác rất trắng. Nếu để ý thì giấy có ánh màu xanh bắt nguồn từ
việc sử dụng chất tăng trắng quang học độc hại như OBA, Tinopal… Các hóa chất
này có thể thấy báo chí nói về khả năng gây ung thư khi dùng nó để tẩy trắng
bún, phở Một số nơi sản xuất khác còn sử dụng công nghệ tẩy trắng bằng nước
Javen, FAS …độc hại nhưng rẻ tiền để có giá thành thấp, các loại giấy này thường
có mùi giống mùi bột giặt rất độc hại
 SGP hoàn toàn không sử dụng chất tẩy trắng quang học (OBA, Tinopan..) và
chất công nghệ tẩy trắng cũ (FAS, hóa chất gốc lưu huỳnh, Javen…) Với công nghệ
tẩy trắng bằng Oxi già, các hóa chất nhập khẩu đều có chứng nhận FDA cho độ
trắng thật sự của bột giấy và an toàn cho sức khỏe, đặc biệt là trẻ em

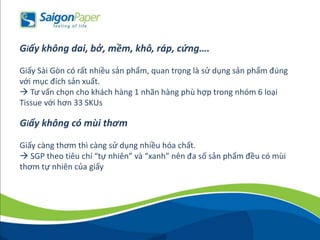

Giấy không dai, bở, mềm, khô, ráp, cứng….
Giấy Sài Gòn có rất nhiều sản phẩm, quan trọng là sử dụng sản phẩm đúng
với mục đích sản xuất.
 Tư vấn chọn cho khách hàng 1 nhãn hàng phù hợp trong nhóm 6 loại
Tissue với hơn 33 SKUs
Giấy không có mùi thơm
Giấy càng thơm thì càng sử dụng nhiều hóa chất.
 SGP theo tiêu chí “tự nhiên” và “xanh” nên đa số sản phẩm đều có mùi
thơm tự nhiên của giấy
