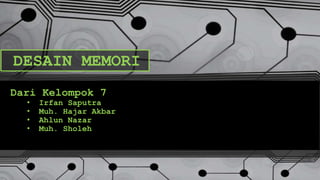

- 1. DESAIN MEMORI Dari Kelompok 7 Irfan Saputra Muh. Hajar Akbar Ahlun Nazar Muh. Sholeh

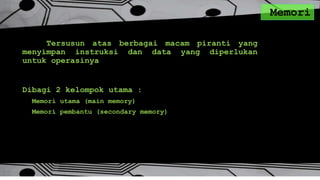

- 2. Memori Tersusun atas berbagai macam piranti yang menyimpan instruksi dan data yang diperlukan untuk operasinya Dibagi 2 kelompok utama : Memori utama (main memory) Memori pembantu (secondary memory)

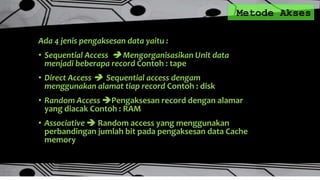

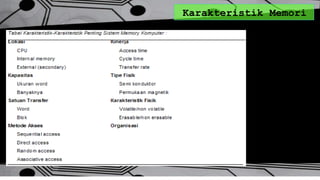

- 4. Metode Akses Ada 4 jenis pengaksesan data yaitu : Sequential Access Mengorganisasikan Unit data menjadi beberapa record Contoh : tape Direct Access Sequential access dengam menggunakan alamat tiap record Contoh : disk Random Access Pengaksesan record dengan alamar yang diacak Contoh : RAM Associative Random access yang menggunakan perbandingan jumlah bit pada pengaksesan data Cache memory

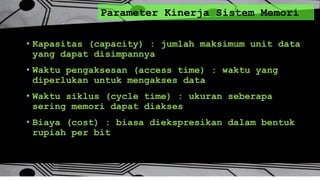

- 5. Parameter Kinerja Sistem Memori Kapasitas (capacity) : jumlah maksimum unit data yang dapat disimpannya Waktu pengaksesan (access time) : waktu yang diperlukan untuk mengakses data Waktu siklus (cycle time) : ukuran seberapa sering memori dapat diakses Biaya (cost) : biasa diekspresikan dalam bentuk rupiah per bit

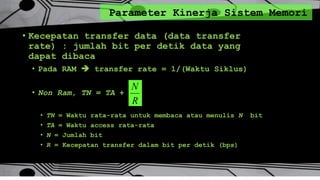

- 6. Parameter Kinerja Sistem Memori Kecepatan transfer data (data transfer rate) : jumlah bit per detik data yang dapat dibaca Pada RAM transfer rate = 1/(Waktu Siklus) Non Ram, TN = TA + TN = Waktu rata-rata untuk membaca atau menulis N bit TA = Waktu access rata-rata N = Jumlah bit R = Kecepatan transfer dalam bit per detik (bps) R N

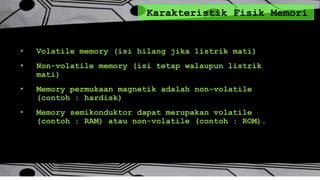

- 7. Karakteristik Fisik Memori Volatile memory (isi hilang jika listrik mati) Non-volatile memory (isi tetap walaupun listrik mati) Memory permukaan magnetik adalah non-volatile (contoh : hardisk) Memory semikonduktor dapat merupakan volatile (contoh : RAM) atau non-volatile (contoh : ROM).

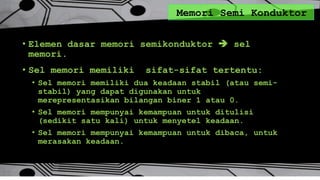

- 8. Memori Semi Konduktor Elemen dasar memori semikonduktor sel memori. Sel memori memiliki sifat-sifat tertentu: Sel memori memiliki dua keadaan stabil (atau semi- stabil) yang dapat digunakan untuk merepresentasikan bilangan biner 1 atau 0. Sel memori mempunyai kemampuan untuk ditulisi (sedikit satu kali) untuk menyetel keadaan. Sel memori mempunyai kemampuan untuk dibaca, untuk merasakan keadaan.

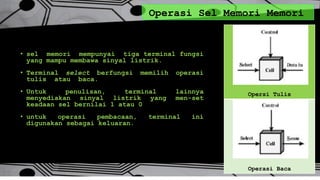

- 9. Operasi Sel Memori Memori sel memori mempunyai tiga terminal fungsi yang mampu membawa sinyal listrik. Terminal select berfungsi memilih operasi tulis atau baca. Untuk penulisan, terminal lainnya menyediakan sinyal listrik yang men-set keadaan sel bernilai 1 atau 0 untuk operasi pembacaan, terminal ini digunakan sebagai keluaran. Opersi Tulis Operasi Baca

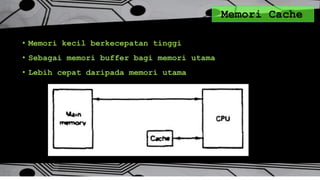

- 10. Memori Cache Memori kecil berkecepatan tinggi Sebagai memori buffer bagi memori utama Lebih cepat daripada memori utama

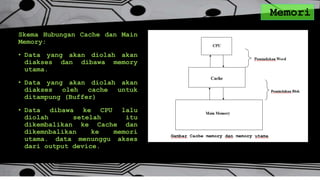

- 11. Memori Skema Hubungan Cache dan Main Memory: Data yang akan diolah akan diakses dan dibawa memory utama. Data yang akan diolah akan diakses oleh cache untuk ditampung (Buffer) Data dibawa ke CPU lalu diolah setelah itu dikembalikan ke Cache dan dikemnbalikan ke memori utama. data menunggu akses dari output device.

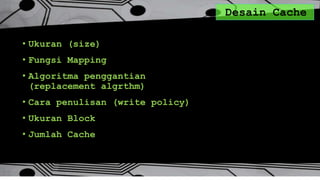

- 12. Desain Cache Ukuran (size) Fungsi Mapping Algoritma penggantian (replacement algrthm) Cara penulisan (write policy) Ukuran Block Jumlah Cache

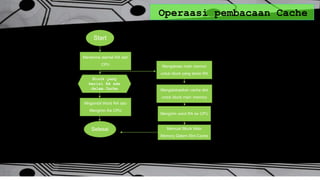

- 13. Operaasi pembacaan Cache Menerima alamat RA dari CPU Start Block yang berisi RA ada dalam Cache Mngambil Word RA dan Mengirim Ke CPU Selesai Mengakses main memori untuk block yang berisi RA Mengalokasikan cache slot untuk block main memory Mengirim word RA ke CPU Memuat Block Main Memory Dalam Slot Cache

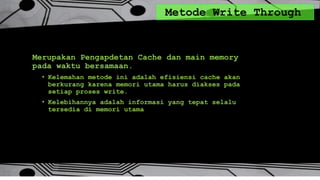

- 14. Metode Write Through Merupakan Pengapdetan Cache dan main memory pada waktu bersamaan. Kelemahan metode ini adalah efisiensi cache akan berkurang karena memori utama harus diakses pada setiap proses write. Kelebihannya adalah informasi yang tepat selalu tersedia di memori utama

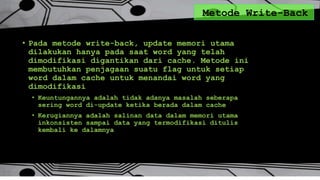

- 15. Metode Write-Back Pada metode write-back, update memori utama dilakukan hanya pada saat word yang telah dimodifikasi digantikan dari cache. Metode ini membutuhkan penjagaan suatu flag untuk setiap word dalam cache untuk menandai word yang dimodifikasi Keuntungannya adalah tidak adanya masalah seberapa sering word di-update ketika berada dalam cache Kerugiannya adalah salinan data dalam memori utama inkonsisten sampai data yang termodifikasi ditulis kembali ke dalamnya

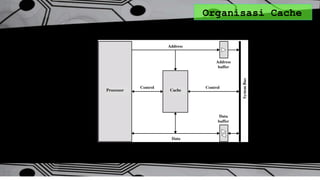

- 16. Organisasi Cache

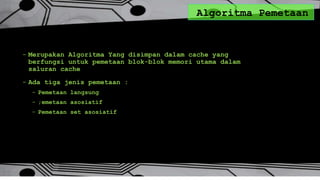

- 17. Algoritma Pemetaan - Merupakan Algoritma Yang disimpan dalam cache yang berfungsi untuk pemetaan blok-blok memori utama dalam saluran cache - Ada tiga jenis pemetaan : - Pemetaan langsung - ;emetaan asosiatif - Pemetaan set asosiatif

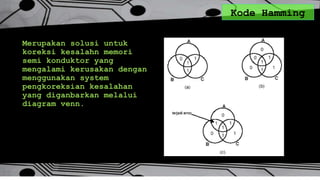

- 18. Kode Hamming Merupakan solusi untuk koreksi kesalahn memori semi konduktor yang mengalami kerusakan dengan menggunakan system pengkoreksian kesalahan yang diganbarkan melalui diagram venn.

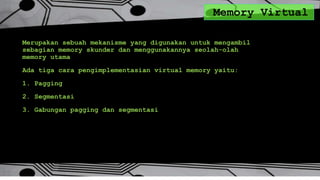

- 19. Memory Virtual Merupakan sebuah mekanisme yang digunakan untuk mengambil sebagian memory skunder dan menggunakannya seolah-olah memory utama Ada tiga cara pengimplementasian virtual memory yaitu: 1. Pagging 2. Segmentasi 3. Gabungan pagging dan segmentasi

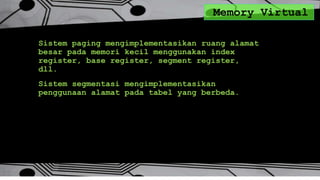

- 20. Memory Virtual Sistem paging mengimplementasikan ruang alamat besar pada memori kecil menggunakan index register, base register, segment register, dll. Sistem segmentasi mengimplementasikan penggunaan alamat pada tabel yang berbeda.
