Dev Cloud Installation
CloudStack 4.0

@zero_root
12年12月23日日曜日

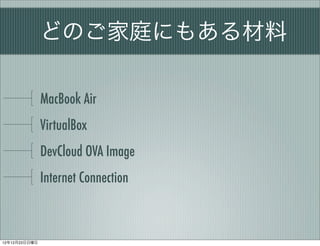

どのご家庭にもある材料

MacBook Air
VirtualBox
DevCloud OVA Image
Internet Connection

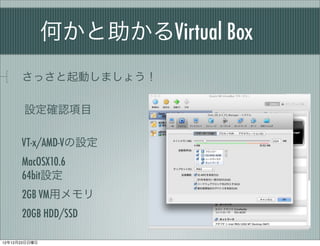

何かと助かるVirtual Box
さっさと起動しましょう！

設定確認項目

VT-x/AMD-Vの設定
MacOSX10.6
64bit設定
2GB VM用メモリ
20GB HDD/SSD

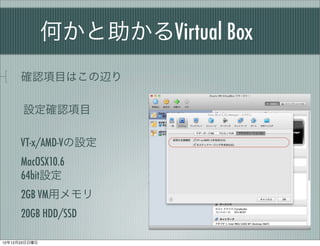

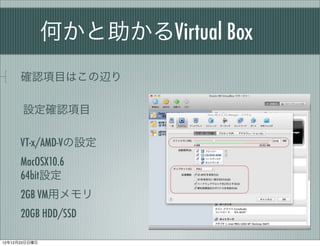

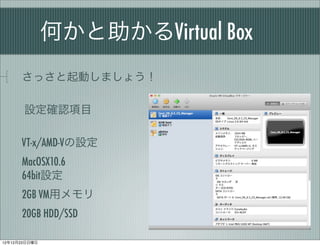

何かと助かるVirtual Box
確認項目はこの辺り

設定確認項目

VT-x/AMD-Vの設定
MacOSX10.6
64bit設定
2GB VM用メモリ
20GB HDD/SSD

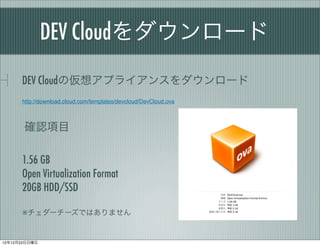

DEV Cloudをダウンロード
DEV Cloudの仮想アプライアンスをダウンロード
http://download.cloud.com/templates/devcloud/DevCloud.ova

確認項目

1.56 GB
Open Virtualization Format
20GB HDD/SSD

※チェダーチーズではありません


DEV Cloudをインポート

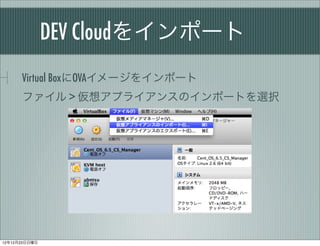

Virtual BoxにOVAイメージをインポート
ファイル > 仮想アプライアンスのインポートを選択

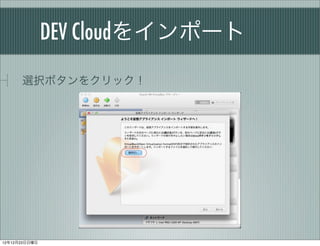

選択ボタンをクリック！

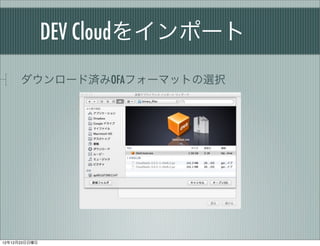

ダウンロード済みOFAフォーマットの選択

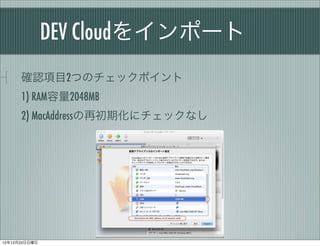

確認項目2つのチェックポイント
1) RAM容量2048MB
2) MacAddressの再初期化にチェックなし

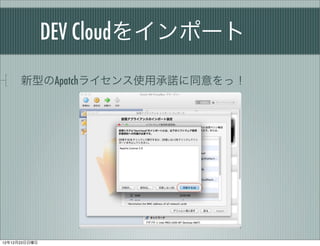

新型のApatchライセンス使用承諾に同意をっ！

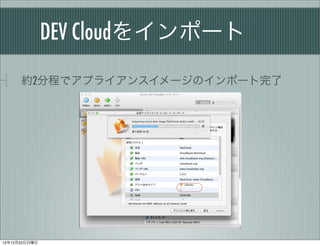

約2分程でアプライアンスイメージのインポート完了

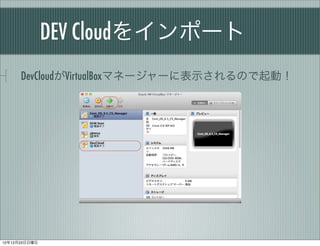

DevCloudがVirtualBoxマネージャーに表示されるので起動！

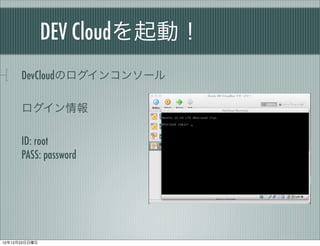

DEV Cloudを起動！
DevCloudのログインコンソール

ログイン情報

ID: root
PASS: password

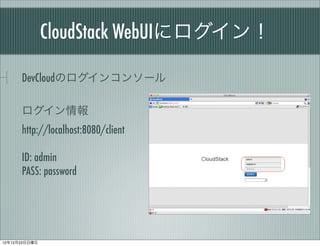

CloudStack WebUIにログイン！

DevCloudのログインコンソール

ログイン情報
http://localhost:8080/client

ID: admin
PASS: password


CloudStack 設定投入

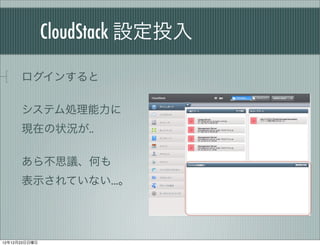

ログインすると

システム処理能力に
現在の状況が..

あら不思議、何も
表示されていない…。

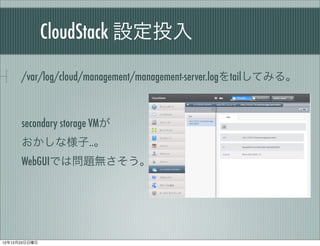

/var/log/cloud/management/management-server.logをtailしてみる。

secondary storage VMが
おかしな様子..。
WebGUIでは問題無さそう。

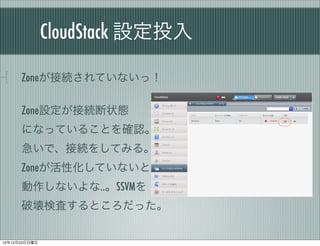

Zoneが接続されていないっ！

Zone設定が接続断状態
になっていることを確認。
急いで、接続をしてみる。
Zoneが活性化していないと
動作しないよな..。SSVMを
破壊検査するところだった。

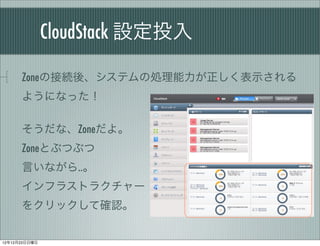

Zoneの接続後、システムの処理能力が正しく表示される
ようになった！

そうだな、Zoneだよ。
Zoneとぶつぶつ
言いながら..。
インフラストラクチャー
をクリックして確認。

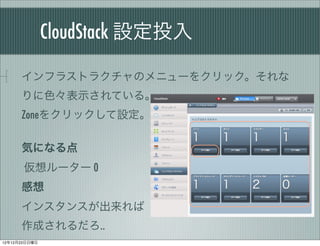

インフラストラクチャのメニューをクリック。それな
りに色々表示されている。
Zoneをクリックして設定。

気になる点
仮想ルーター 0
感想
インスタンスが出来れば
作成されるだろ..

CloudStack 設定投入 Zone

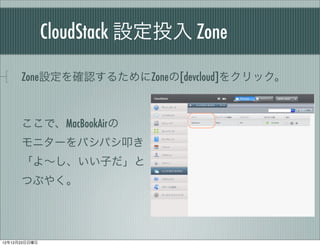

Zone設定を確認するためにZoneの[devcloud]をクリック。

ここで、MacBookAirの
モニターをパシパシ叩き
「よ～し、いい子だ」と
つぶやく。

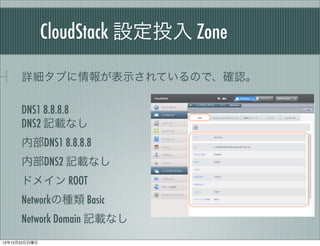

CloudStack 設定投入 Zone

詳細タブに情報が表示されているので、確認。

DNS1 8.8.8.8
DNS2 記載なし
内部DNS1 8.8.8.8
内部DNS2 記載なし
ドメイン ROOT
Networkの種類 Basic
Network Domain 記載なし

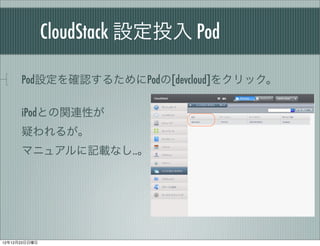

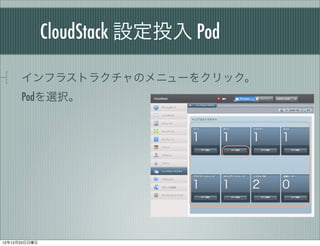

CloudStack 設定投入 Pod

インフラストラクチャのメニューをクリック。
Podを選択。



Pod設定を確認するためにPodの[devcloud]をクリック。

iPodとの関連性が
疑われるが。
マニュアルに記載なし..。

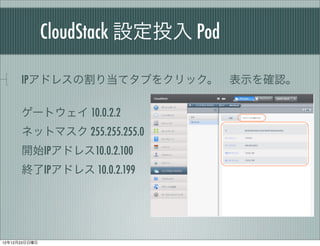

IPアドレスの割り当てタブをクリック。?表示を確認。

ゲートウェイ 10.0.2.2
ネットマスク 255.255.255.0
開始IPアドレス10.0.2.100
終了IPアドレス 10.0.2.199

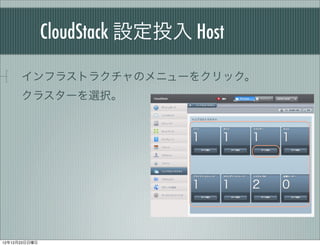

CloudStack 設定投入 Host

インフラストラクチャのメニューをクリック。
クラスターを選択。

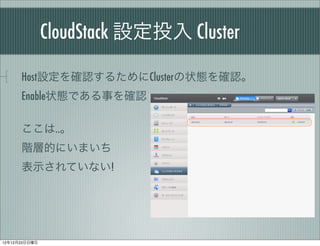

CloudStack 設定投入 Cluster

Host設定を確認するためにClusterの状態を確認。
Enable状態である事を確認

ここは..。
階層的にいまいち
表示されていない!



インフラストラクチャのからホストをクリック。
表示を再度確認。

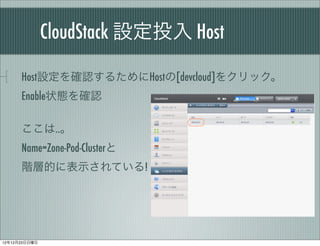

Host設定を確認するためにHostの[devcloud]をクリック。
Enable状態を確認

ここは..。
Name=Zone-Pod-Clusterと
階層的に表示されている!

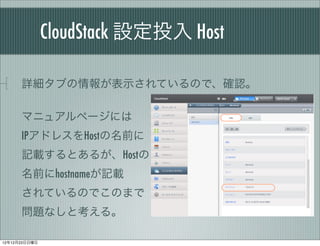

詳細タブの情報が表示されているので、確認。

マニュアルページには
IPアドレスをHostの名前に
記載するとあるが、Hostの
名前にhostnameが記載
されているのでこのまで
問題なしと考える。

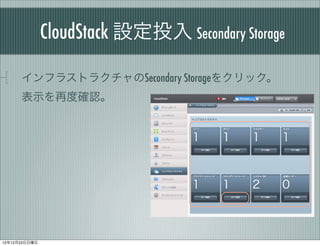

CloudStack 設定投入 Secondary Storage

インフラストラクチャのSecondary Storageをクリック。
表示を再度確認。

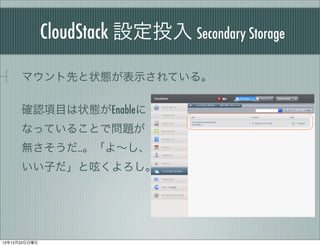

CloudStack 設定投入 Secondary Storage

マウント先と状態が表示されている。

確認項目は状態がEnableに
なっていることで問題が
無さそうだ..。「よ～し、
いい子だ」と呟くよろし。

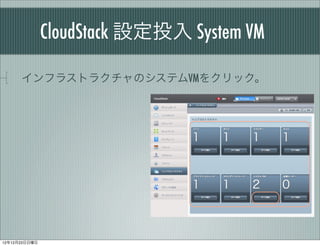

CloudStack 設定投入 System VM

インフラストラクチャのシステムVMをクリック。

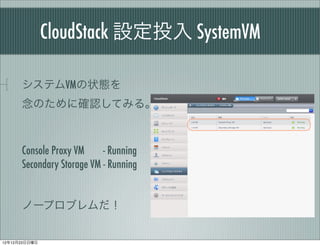

CloudStack 設定投入 SystemVM

システムVMの状態を
念のために確認してみる。

Console Proxy VM - Running
Secondary Storage VM - Running

ノープロブレムだ！


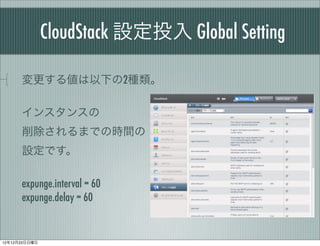

CloudStack 設定投入 Global Setting

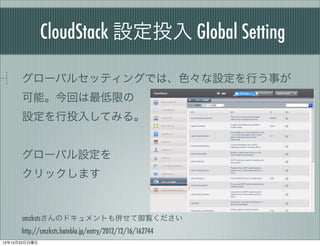

グローバルセッティングでは、色々な設定を行う事が
可能。今回は最低限の
設定を行投入してみる。
??
グローバル設定を
クリックします

smzkstsさんのドキュメントも併せて御覧ください
http://smzksts.hateblo.jp/entry/2012/12/16/162744


変更する値は以下の2種類。

インスタンスの
削除されるまでの時間の
設定です。

expunge.interval = 60
expunge.delay = 60

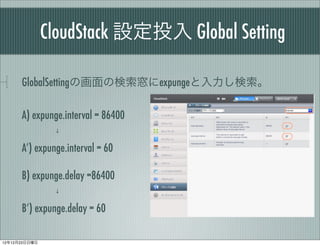

GlobalSettingの画面の検索窓にexpungeと入力し検索。

A) expunge.interval = 86400
???↓
A’) expunge.interval = 60

B) expunge.delay =86400
???↓
B’) expunge.delay = 60

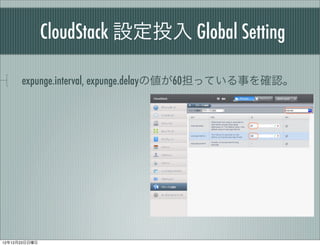

expunge.interval, expunge.delayの値が60担っている事を確認。

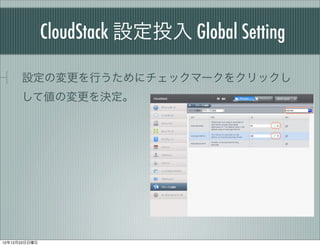

設定の変更を行うためにチェックマークをクリックし
して値の変更を決定。

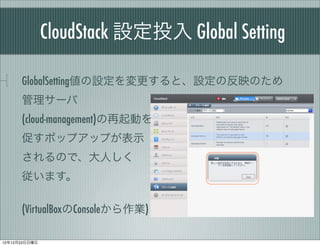

GlobalSetting値の設定を変更すると、設定の反映のため
管理サーバ
(cloud-management)の再起動を
促すポップアップが表示
されるので、大人しく
従います。

(VirtualBoxのConsoleから作業)

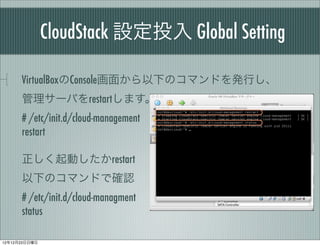

VirtualBoxのConsole画面から以下のコマンドを発行し、
管理サーバをrestartします。
# /etc/init.d/cloud-management
restart

正しく起動したかrestart
以下のコマンドで確認
# /etc/init.d/cloud-managment
status


CloudStack Instance作成

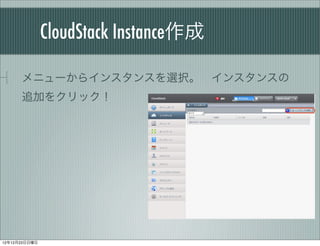

メニューからインスタンスを選択。?インスタンスの
追加をクリック！

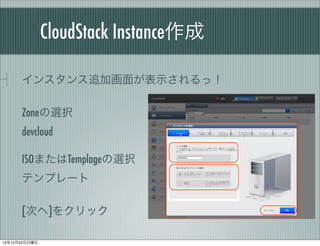

インスタンス追加画面が表示されるっ！

Zoneの選択
devcloud

ISOまたはTemplageの選択
テンプレート

[次へ]をクリック



新しい仮想インスタンスのテンプレートを選択しよう！

おすすめタブにtemplateが
1つ表示されているので
これを選択。

Template: tiny Linux




インスタンスのコンピューターオファリングを選択！
3種類のComputer Offering
違いについて
次のページで解説です。

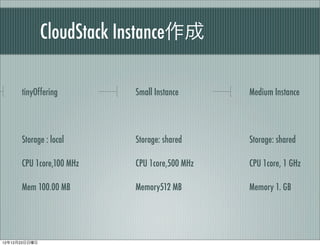

tinyOffering Small Instance Medium Instance

Storage : local Storage: shared Storage: shared

CPU 1core,100 MHz CPU 1core,500 MHz CPU 1core, 1 GHz

Mem 100.00 MB Memory512 MB Memory 1. GB



コンピューターオファリングを選択！

動作確認の為に、今回は
ミニマム構成で作成
を行います。

Computer Offering : tinyOffering

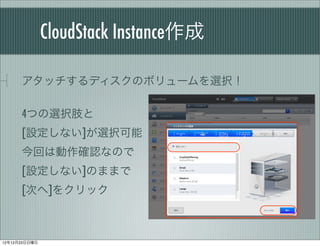

アタッチするディスクのボリュームを選択！

4つの選択肢と
[設定しない]が選択可能
今回は動作確認なので
[設定しない]のままで



作成中のInstanceのセキュリティグループの設定

何も選択せず、設定も
追加しないまま
[次へ]ボタンをクリック。



入力項目の確認

名前(オプション) :
DevCloud-instance-001

グループへの追加
(オプション) : [記載不要]

[VMの起動]にて作成開始!



インスタンスメニューが表示されて作成中のInstanceの状態
が確認できますっ！

状態: Creating

しばしお待ちください。

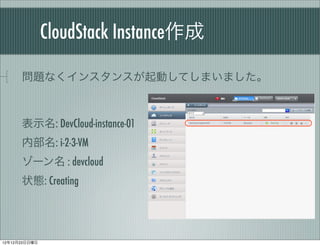

問題なくインスタンスが起動してしまいました。

表示名: DevCloud-instance-01
内部名: i-2-3-VM
ゾーン名 : devcloud
状態: Creating


CloudStack Managemet Server Access

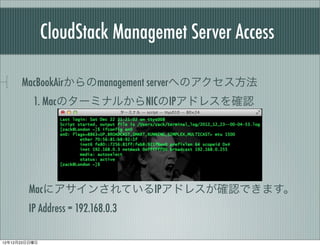

MacBookAirからのmanagement serverへのアクセス方法
1. MacのターミナルからNICのIPアドレスを確認

MacにアサインされているIPアドレスが確認できます。
IP Address = 192.168.0.3



MacBookAirからのmanagement serverへのアクセス方法
1. management serverのログインは自分のIP Addressの2222portで
sshログインが可能です。
ID: root Pass: password です....。

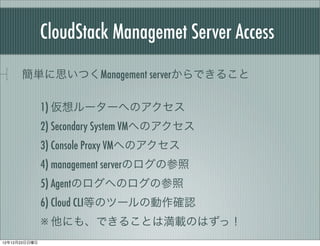

簡単に思いつくManagement serverからできること?

1) 仮想ルーターへのアクセス
2) Secondary System VMへのアクセス
3) Console Proxy VMへのアクセス
4) management serverのログの参照
5) Agentのログへのログの参照
6) Cloud CLI等のツールの動作確認
※ 他にも、できることは満載のはずっ！

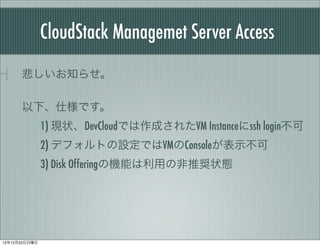

悲しいお知らせ。?

以下、仕様です。
1) 現状、DevCloudでは作成されたVM Instanceにssh login不可
2) デフォルトの設定ではVMのConsoleが表示不可
3) Disk Offeringの機能は利用の非推奨状態

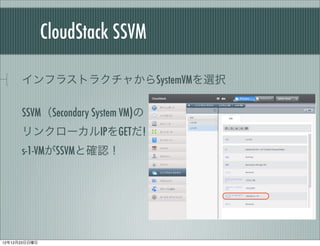

CloudStack SSVM

インフラストラクチャからSystemVMを選択

SSVM（Secondary System VM)の
リンクローカルIPをGETだ!
s-1-VMがSSVMと確認！


CloudStack SSVM

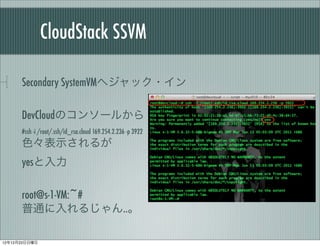

Secondary SystemVMへジャック?イン

DevCloudのコンソールから
#ssh -i /root/.ssh/id_rsa.cloud 169.254.2.236 -p 3922
色々表示されるが
yesと入力

root@s-1-VM:~#
普通に入れるじゃん..。

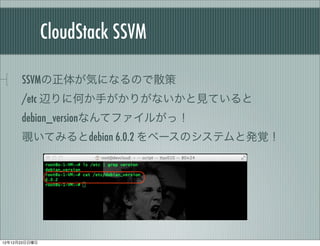

CloudStack SSVM

SSVMの正体が気になるので散策
/etc 辺りに何か手がかりがないかと見ていると
debian_versionなんてファイルがっ！?
覗いてみるとdebian 6.0.2 をベースのシステムと発覚！


CloudStack SSVM

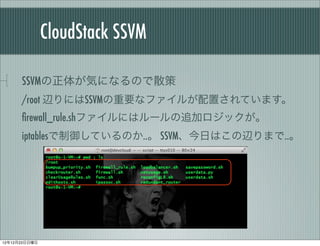

/root 辺りにはSSVMの重要なファイルが配置されています。?
?rewall_rule.shファイルにはルールの追加ロジックが。
iptablesで制御しているのか..。 SSVM、今日はこの辺りまで..。


CloudStack SSVM

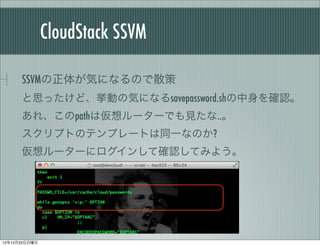

と思ったけど、挙動の気になるsavepassword.shの中身を確認。
あれ、このpathは仮想ルーターでも見たな..。
スクリプトのテンプレートは同一なのか?
仮想ルーターにログインして確認してみよう。


CloudStack SSVM

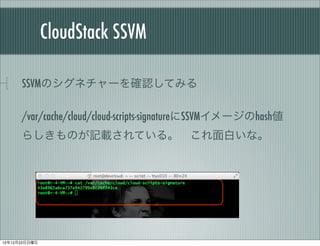

SSVMのシグネチャーを確認してみる

/var/cache/cloud/cloud-scripts-signatureにSSVMイメージのhash値
らしきものが記載されている。?これ面白いな。


CloudStack 仮想ルーター(VR)

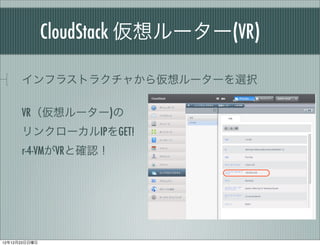

インフラストラクチャから仮想ルーターを選択

VR（仮想ルーター)の
リンクローカルIPをGET!
r-4-VMがVRと確認！

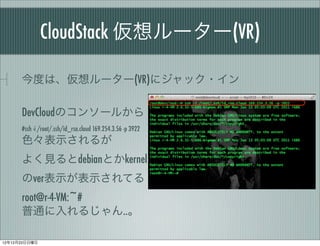

今度は、仮想ルーター(VR)にジャック?イン

よく見るとdebianとかkernel
のver表示が表示されてる
root@r-4-VM:~#
普通に入れるじゃん..。

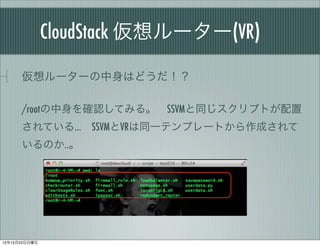

仮想ルーターの中身はどうだ！？

/rootの中身を確認してみる。?SSVMと同じスクリプトが配置
されている...?SSVMとVRは同一テンプレートから作成されて
いるのか..。

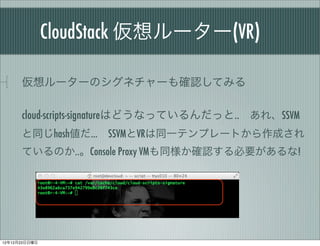

仮想ルーターのシグネチャーも確認してみる

cloud-scripts-signatureはどうなっているんだっと..?あれ、SSVM
と同じhash値だ...?SSVMとVRは同一テンプレートから作成され
ているのか..。Console Proxy VMも同様か確認する必要があるな!

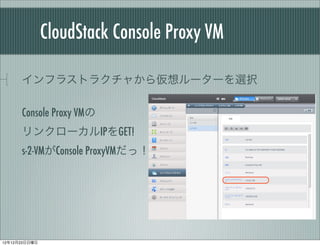

CloudStack Console Proxy VM

インフラストラクチャから仮想ルーターを選択

Console Proxy VMの
リンクローカルIPをGET!
s-2-VMがConsole ProxyVMだっ！

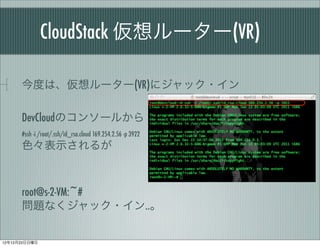

今度は、仮想ルーター(VR)にジャック?イン


root@s-2-VM:~#
問題なくジャック?イン..。

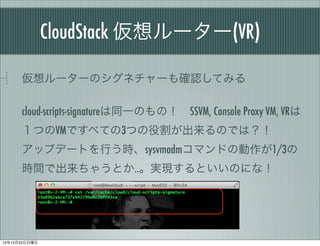

仮想ルーターのシグネチャーも確認してみる

cloud-scripts-signatureは同一のもの！?SSVM, Console Proxy VM, VRは
１つのVMですべての3つの役割が出来るのでは？！
アップデートを行う時、sysvmadmコマンドの動作が1/3の
時間で出来ちゃうとか..。実現するといいのにな！

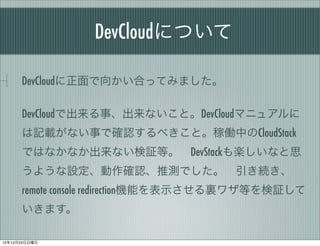

顿别惫颁濒辞耻诲について

DevCloudに正面で向かい合ってみました。

DevCloudで出来る事、出来ないこと。DevCloudマニュアルに
は記載がない事で確認するべきこと。稼働中のCloudStack
ではなかなか出来ない検証等。?DevStackも楽しいなと思
うような設定、動作確認、推測でした。?引き続き、
remote console redirection機能を表示させる裏ワザ等を検証して
いきます。?
