本文件详细列出了多款适用于不同系列门锁的门执手，包含产物型号、技术参数和适用范围。门执手系列产物主要适用于 msa、msc、t-msd、ems 和 jmsc 等门锁，提供了多种选择和定制选项。文件中还提到不同系列门执手的插入深度和扭条长度等技术细节。
Door handle.pdf

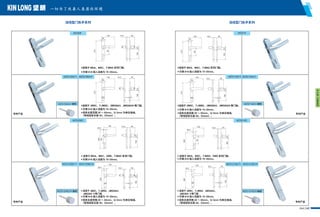

- 1. 244/245 MZS108A/T、MZS108A/H MZS1208C/T、MZS1208C/H MZS118A/H MZS118A/H MZS1218C/H MZS1218C/T、MZS1218C/H MZS208C MZS218C MZS08 MZS108A/H MZS1208C/H ◆适用于 MSA、MSC、T-MSD 系列门锁。 ◆适用于 MSA、MSC、T-MSD 系列门锁。 ◆适用于 JMSC、T-JMSD、JMS26A/I、JMS26A/II 等门锁。 ◆适用于 JMSC、T-JMSD、JMS26A/I、JMS26A/II 等门锁。 ◆ 适用于 MSA、MSC、EMS、T-MSD 系列门锁。 ◆ 适用于 MSA、MSC、T-MSD、EMS 系列门锁。 ◆ 适用于 JMSC、T-JMSD、JMS26A/l、 JMS26A/ Ⅱ等门锁。 ◆ 适用于 JMSC、T-JMSD、JMS26A/l、 JMS26A/ Ⅱ等门锁。 14 产 品 . 门 执 手 系 列

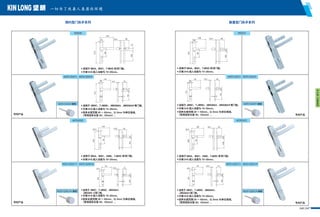

- 2. 246/247 MZS220 MZS120A/T、MZS120A/H MZS1220C/T、MZS1220C/H MZS1222C/T、MZS1222C/H MZS20 MZS220C MZS222C 、 MZS122A/H MZS122A/H MZS1220C/H MZS120A/H ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 适用于 JMSC、T-JMSD、JMS26A/I、JMS26A/II 等门锁。 ◆ 适用于 JMSC、T-JMSD、JMS26A/I、JMS26A/II 等门锁。 ◆ 适用于 MSA、MSC、EMS、T-MSD 系列门锁。 ◆ 适用于 MSA、MSC、EMS、T-MSD 系列门锁。 ◆ 适用于 JMSC、T-JMSD、JMS26A/l、 JMS26A/ Ⅱ等门锁。 ◆ 适用于 JMSC、T-JMSD、JMS26A/l、 JMS26A/ll 等门锁。 MZS1220C/H 14 产 品 . 门 执 手 系 列

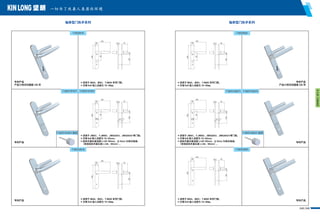

- 3. 248/249 T-MZS1918/T、T-MZS1918/H T-MZS1920/T、T-MZS1920/H T-MZS920 T-MZS918 T-MZS3920 T-MZS3918 T-MZS1918/H 旋钮 T-MZS1920/H 旋钮 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 适用于 JMSC、T-JMSD、JMS26A/I、JMS26A/II 等门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 扭条外露长度范围 L=20~65mm，以 5mm 为单位增减。 （常用扭条外露长度 L=40、65mm）。 ◆ 适用于 JMSC、T-JMSD、JMS26A/I、JMS26A/II 等门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 扭条外露长度范围 L=20~65mm，以 5mm 为单位增减。 （常用扭条外露长度 L=40、65mm）。 轴承型门执手系列 轴承型门执手系列 专利产物 产物介绍详见图册 326 页 专利产物 产物介绍详见图册 326 页 专利产物 专利产物 专利产物 专利产物 14 产 品 . 门 执 手 系 列

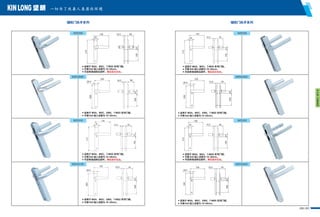

- 4. 250/251 MZS3208C MZS3218C MZS318 MZS308 MZS320 MZS3220C MZS322 MZS3222C ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 可定制增加限位部件，限位后分左右。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 可定制增加限位部件，限位后分左右。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 可定制增加限位部件，限位后分左右。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 可定制增加限位部件，限位后分左右。 ◆ 适用于 MSA、MSC、EMS、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、EMS、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、EMS、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、EMS、T-MSD 系列门锁。 ◆ 方钢 8x8 插入深度为 15~20mm。 14 产 品 . 门 执 手 系 列

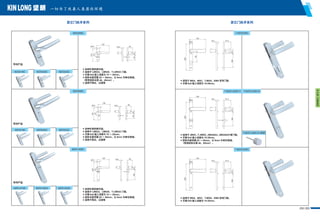

- 5. 252/253 MZS508C MZS418C MZS1418C MZS420C MZS1420C MZS422C MZS1422C MZS518C MZS520C MZS522C MZS1408C MZS408C T-MZS1226C/T、T-MZS1226C/H T-MZS226C T-MZS3226C T-MZS1226C/H 旋钮 ◆ 适用于 MSA、MSC、T-MSD、EMS 系列门锁。 ◆ 方钢 8x8 插入深度为 15-20mm。 ◆ 适用于 MSA、MSC、T-MSD、EMS 系列门锁。 ◆ 方钢 8x8 插入深度为 15-20mm。 ◆ 适用于 JMSC、 T-JMSD、 JMS26A/I、 JMS26A/II 等门锁。 ◆ 方钢 8x8 插入深度为 15-20mm。 ◆ 扭条长度范围 20 ～ 65mm，以 5mm 为单位增减。 （常用扭条长度 40、65mm）。 ◆ 多种外观风格可选。 ◆ 适用于 LMS22、LMS28、T-LMS32 门锁。 ◆ 方钢 8x8 插入深度为 15 ～ 20mm。 ◆ 扭条长度范围 20 ～ 65mm，以 5mm 为单位增减。 ◆ 适用于阳台、过道等 ◆ 多种外观风格可选。 ◆ 适用于 LMS22、LMS28、T-LMS32 门锁。 ◆ 方钢 8x8 插入深度为 15 ～ 20mm。 ◆ 扭条长度范围 20 ～ 65mm，以 5mm 为单位增减。 （常用扭条长度 40、65mm）。 ◆ 适用于阳台、过道等 ◆ 多种外观风格可选。 ◆ 适用于 LMS22、LMS28、T-LMS32 门锁。 ◆ 方钢 8x8 插入深度为 15 ～ 20mm。 ◆ 扭条长度范围 20 ～ 65mm，以 5mm 为单位增减。 ◆ 适用于阳台、过道等 14 产 品 . 门 执 手 系 列

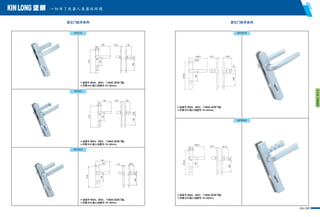

- 6. 254/255 其它门执手系列 MZS19 MZS23 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8×8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8×8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8×8 插入深度为 15~20mm。 MZS620 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8×8 插入深度为 15~20mm。 ◆ 适用于 MSA、MSC、T-MSD 系列门锁。 ◆ 方钢 8×8 插入深度为 15~20mm。 其它门执手系列 MZS818 MZS820 14 产 品 . 门 执 手 系 列

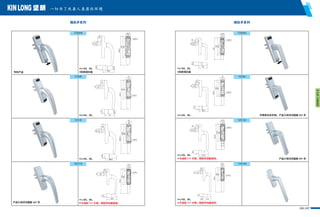

- 7. 256/257 推执手系列 推执手系列 TZS020 TZS20 TZS120 ◆ L=25、50。 ◆ 可选配 7×7 方钢，搭配传动器使用。 ◆ L=25、50。 ◆ 可选配 7×7 方钢，搭配传动器使用。 ◆ L=25、50。 ◆ 可选配 7×7 方钢，搭配传动器使用。 ◆ L=25、50。 ◆ L=25、50。 ◆ L=25、50。 ◆ L=25、50。 ◆防脱落扣盖 ◆ L=25、50。 ◆防脱落扣盖 专利产物 产物介绍详见图册 341 页 可更换长执手柄，产物介绍详见图册 341 页 产物介绍详见图册 341 页 TZS008 TZS08 TZS18 TZS118 TZS100 14 产 品 . 门 执 手 系 列

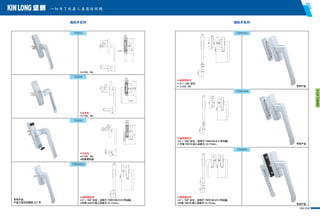

- 8. 258/259 推执手系列 推执手系列 TZS23A TZS223 TZS220 TZS300A/II ◆ 分左右 ◆ L=25、50。 ◆ 分左右 ◆ L=25、50。 ◆防脱落扣盖 专利产物 产物介绍详见图册 327 页 TZS301A/ Ｉ TZS301A/II TZS302A 73.5 32 120 L 80 32 120 246.5 24.3 14 92 24 ◆ 轴承型执手 ◆ 0 ～ 180° 定位 ◆ L=25、50 73.5 32 120 80 32 24 120 14 92 246.5 24.3 ◆ 轴承型执手 ◆ 0 ～ 180° 定位 , 适用于 TWD100-01/I 传动器。 ◆ 方钢 10X10 插入深度为 12-17mm。 32 80 73.5 73.5 24.3 20.3 120 246.5 80 120 ◆ 轴承型执手 ◆ 0 ～ 180° 定位 , 适用于 TWD100-01/I 传动器。 ◆方钢 10X10 插入深度为 12-17mm。 ◆ 轴承型执手 ◆ 0 ～ 180° 定位 , 适用于 TWD100-01/II 传动器。 ◆方钢 10X10 插入深度为 12-17mm。 专利产物 专利产物 专利产物 ◆ L=25、50。 8.1 8.1 14 产 品 . 门 执 手 系 列

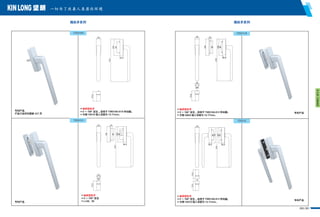

- 9. 260/261 推执手系列 推执手系列 TZS310/II TZS311/I ◆ 轴承型执手 ◆ 0 ～ 180° 定位 , 适用于 TWD100-01/I 传动器。 ◆ 方钢 10X10 插入深度为 12-17mm。 ◆ 轴承型执手 ◆ 0 ～ 180° 定位 , 适用于 TWD100-01/I 传动器。 ◆ 方钢 10X10 插入深度为 12-17mm。 ◆ 轴承型执手 ◆ 0 ～ 180° 定位 ◆ L=25、50 TZS311/II TZS312 73.5 32 120 80 32 24 120 14 92 310 24.3 32 80 73.5 73.5 24.3 20.3 120 310 80 120 专利产物 专利产物 专利产物 ◆ 轴承型执手 ◆ 0 ～ 180° 定位 , 适用于 TWD100-01/II 传动器。 ◆ 方钢 10X10 插入深度为 12-17mm。 73.5 310 32 120 80 24.3 32 24 32 120 L 80 120 310 24.3 14 92 73.5 专利产物 产物介绍详见图册 327 页 14 产 品 . 门 执 手 系 列

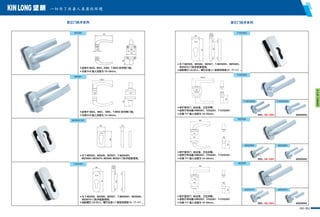

- 10. 262/263 其它门执手系列 ◆ 适用于 MSA、 MSC、 EMS、 T-MSD 系列等门锁。 ◆ 方钢 8×8 插入深度为 15~20mm。 ◆ 与 T-MZS05、MZS06、MZS07、T-MZS05H、 MZS06H、 MZS07H、 MZS60、 MZS61门执手配套使用。 MZS60 MZS61 ◆ 适用于 MSA、MSC、EMS、T-MSD 系列等门锁。 ◆ 方钢 8×8 插入深度为 15~20mm。 MZS60-SH T-SXH01 T-SXH02 T-MZS05 MZS06 MZS07 ◆ 用于室内门 , 如过道、卫生间等。 ◆ 适用于传动器 KMS20/I、CDQ26/I、T-CDQ30/I。 ◆ 方钢 7×7 插入深度为 15~20mm。 ◆ 用于室内门 , 如过道、卫生间等。 ◆ 适用于传动器 KMS20/I、CDQ26/I、T-CDQ30/I。 ◆ 方钢 7×7 插入深度为 15~20mm。 ◆ 用于室内门 , 如过道、卫生间等。 ◆ 适用于传动器 KMS20/I、CDQ26/I、T-CDQ30/I。 ◆ 方钢 7×7 插入深度为 15~20mm。 ◆ 与 T-MZS05、MZS06、MZS07、T-MZS05H、MZS06H、 MZS07H 门执手配套使用。 ◆ 选配螺钉 LD-03-L，螺钉长度 L= 扇型材厚度 δ+（7~11）。 ◆ 与 T-MZS05、MZS06、MZS07、T-MZS05H、MZS06H、 MZS07H 门执手配套使用。 ◆ 选配螺钉 LD-03-L，螺钉长度 L= 扇型材厚度 δ+（7~11）。 其它门执手系列 T-MZS05S MZS06S MZS07S T-MZS05H MZS06H MZS07H 带锁芯，钥匙一把通开 带锁芯，钥匙一把通开 带锁芯，钥匙一把通开 旋钮控制锁闭 旋钮控制锁闭 旋钮控制锁闭 14 产 品 . 门 执 手 系 列
