- 1. Александр Суров Москва, 02 февраля 2016 DORMA Обучающий материал по цилиндрам Продукт, покупатели, рынок и конкуренты

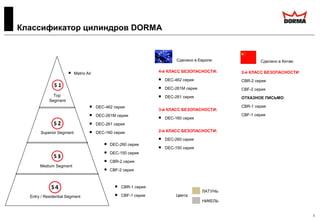

- 2. Сделано в Китае: 2-й КЛАСС БЕЗОПАСНОСТИ: CBR-2 серия CBF-2 серия ОТКАЗНОЕ ПИСЬМО: CBR-1 серия CBF-1 серия 2 Top Segment Superior Segment Medium Segment Entry / Residential Segment Matrix Air Сделано в Европе: 4-й КЛАСС БЕЗОПАСНОСТИ: DEC-462 серия DEC-261M серия DEC-261 серия 3-й КЛАСС БЕЗОПАСНОСТИ: DEC-160 серия 2-й КЛАСС БЕЗОПАСНОСТИ: DEC-260 серия DEC-150 серия DEC-462 серия DEC-261M серия DEC-261 серия DEC-160 серия DEC-260 серия DEC-150 серия CBR-2 серия CBF-2 серия CBR-1 серия CBF-1 серия Цвета: ЛАТУНЬ НИКЕЛЬ Классификатор цилиндров DORMA

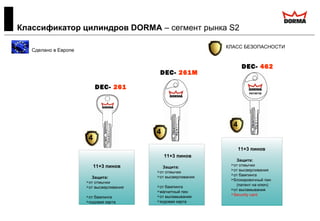

- 3. DEC- 261 11+3 пинов Защита: от отмычки от высверливания от бампинга кодовая карта DEC- 261M DEC- 462 11+3 пинов Защита: от отмычки от высверливания от бампинга магнитный пин от выламывания кодовая карта 11+3 пинов Защита: от отмычки от высверливания от бампинга блокировочный пин (патент на ключ) от выламывания Security card Сделано в Европе Классификатор цилиндров DORMA – сегмент рынка S2 КЛАСС БЕЗОПАСНОСТИ 4 4 4

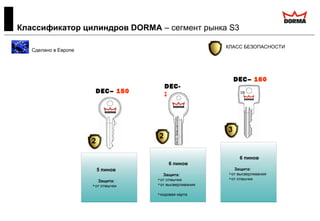

- 4. Классификатор цилиндров DORMA – сегмент рынка S3 DEC– 150 5 пинов Защита: от отмычки 6 пинов Защита: от высверливания от отмычки DEC– 160 DEC- 260 6 пинов Защита: от отмычки от высверливания кодовая карта Сделано в Европе КЛАСС БЕЗОПАСНОСТИ 2 2 3

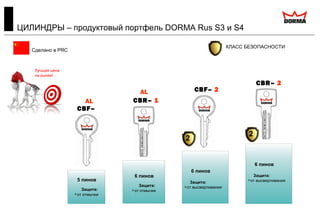

- 5. Сделано в PRC ЦИЛИНДРЫ – продуктовый портфель DORMA Rus S3 и S4 CBF– 2 CBF– 1 5 пинов Защита: от отмычки CBR– 1 AL AL 6 пинов Защита: от высверливания 6 пинов Защита: от высверливания CBR– 2 6 пинов Защита: от отмычки Лучшая цена на рынке! КЛАСС БЕЗОПАСНОСТИ 2 2

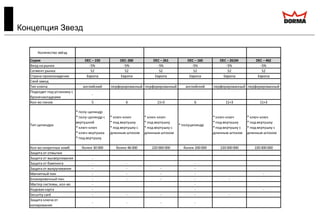

- 6. Концепция Звезд Количество звёзд Серия DEC – 150 DEC-260 DEC – 261 DEC – 160 DEC – 261M DEC – 462 Вход на рынок -5% -5% -5% -5% -5% -5% Сегмент рынка S2 S2 S2 S2 S2 S2 Страна происхождения Европа Европа Европа Европа Европа Европа Свой завод Тип ключа английский перфорированный перфорированный английский перфорированный перфорированный Подходит под установку с броненакладками - Кол-во пинов 5 6 11+3 6 11+3 11+3 Тип цилиндра * полу-цилиндр * полу-цилиндр с вертушкой * ключ-ключ * ключ-вертушка * под вертушку * ключ-ключ * под вертушку * под вертушку с длинным штоком * ключ-ключ * под вертушку * под вертушку с длинным штоком * полуцилиндр * ключ-ключ * под вертушку * под вертушку с длинным штоком * ключ-ключ * под вертушку * под вертушку с длинным штоком Кол-во секретных комб. более 30 000 более 46 000 220 000 000 более 200 000 220000 000 220 000 000 Защита от отмычки Защита от высверливания - Защита от бампинга - - - Защита от выкручивания - - - - Магнитный пин - - - - - Блокировочный пин - - - - - Мастер системы, кол-во - - Кодовая карта - - - Security card - - - - - Защита ключа от копирования - - - -

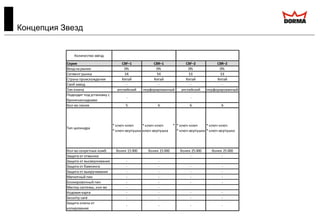

- 7. Концепция Звезд Количество звёзд Серия CBF–1 CBR–1 CBF–2 CBR–2 Вход на рынок 0% 0% 0% 0% Сегмент рынка S4 S4 S3 S3 Страна происхождения Китай Китай Китай Китай Свой завод - - - - Тип ключа английский перфорированный английский перфорированный Подходит под установку с броненакладками - - Кол-во пинов 5 6 6 6 Тип цилиндра * ключ-ключ * ключ-вертушка * ключ-ключ * ключ-вертушка * ключ-ключ * ключ-вертушка * ключ-ключ * ключ-вертушка Кол-во секретных комб. более 15 000 более 15 000 более 25 000 более 25 000 Защита от отмычки - - Защита от высверливания - - Защита от бампинга - - - - Защита от выкручивания - - - - Магнитный пин - - - - Блокировочный пин - - - - Мастер системы, кол-во - - Кодовая карта - - - - Security card - - - - Защита ключа от копирования - - - -

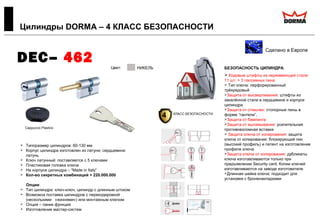

- 8. Типоразмер цилиндров: 60-130 мм Корпус цилиндра изготовлен из латуни; сердцевина: латунь Ключ латунный: поставляется с 5 ключами Пластиковая головка ключа На корпусе цилиндра – “Made in Italy” Кол-во секретных комбинаций > 220.000.000 Опции: Тип цилиндра: ключ-ключ, цилиндр с длинным штоком Возможна поставка цилиндров с перекодировкой (несколькими «жизнями») или монтажным ключом Опция – паник функция Изготовление мастер-систем Цилиндры DORMA – 4 КЛАСС БЕЗОПАСНОСТИ Сделано в Европе DEC– 462 БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовые штифты из нержавеющей стали: 11 шт. + 3 пассивных пина Тип ключа: перфорированный трёхрядовый Защита от высверливания: штифты из закалённой стали в сердцевине и корпусе цилиндра Защита от отмычек: стопорные пины в форме “гантели”, Защита от бампинга Защита от выламывания: усилительная противовзломная вставка Защита ключа от копирования: защита ключа от копирования: блокирующий пин (высокий профиль) и патент на изготовление профиля ключа Защита ключа от копирования: дубликаты ключа изготавливаются только при предъявлении Security card. Копии ключей изготавливаются на заводе изготовителе Длинная шейка ключа: подходит для установки с броненакладками Cappuccio Plastico Цвет: ЛАТУНЬ НИКЕЛЬ 4 КЛАСС БЕЗОПАСНОСТИ

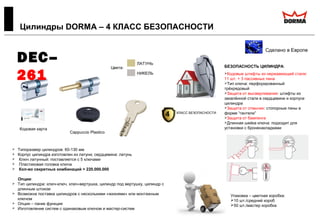

- 9. Типоразмер цилиндров: 60-130 мм Корпус цилиндра изготовлен из латуни; сердцевина: латунь Ключ латунный: поставляется с 5 ключами Пластиковая головка ключа Кол-во секретных комбинаций > 220.000.000 Опции: Тип цилиндра: ключ-ключ, ключ-вертушка, цилиндр под вертушку, цилиндр с длинным штоком Возможна поставка цилиндров с несколькими «жизнями» или монтажным ключом Опция – паник функция Изготовление систем с одинаковым ключом и мастер-систем Cappuccio Plastico Цилиндры DORMA – 4 КЛАСС БЕЗОПАСНОСТИ Кодовая карта Сделано в Европе DEC– 261 Цвета: ЛАТУНЬ НИКЕЛЬ БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовые штифты из нержавеющей стали: 11 шт. + 3 пассивных пина Тип ключа: перфорированный трёхрядовый Защита от высверливания: штифты из закалённой стали в сердцевине и корпусе цилиндра Защита от отмычек: стопорные пины в форме “гантели” Защита от бампинга Длинная шейка ключа: подходит для установки с броненакладками Упаковка – цветная коробка: 10 шт./средний короб 50 шт./мастер коробка 4 КЛАСС БЕЗОПАСНОСТИ

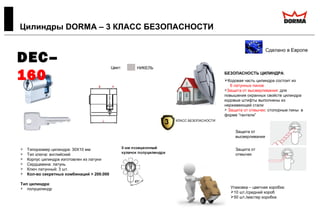

- 10. Типоразмер цилиндра: 30X10 мм Тип ключа: английский Корпус цилиндра изготовлен из латуни Сердцевина: латунь Ключ латунный: 3 шт. Кол-во секретных комбинаций > 200.000 Тип цилиндра: полуцилиндр Цилиндры DORMA – 3 КЛАСС БЕЗОПАСНОСТИ Сделано в Европе DEC– 160 БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовая часть цилиндра состоит из 6 латунных пинов Защита от высверливания: для повышения охранных свойств цилиндра кодовые штифты выполнены из нержавеющей стали Защита от отмычек: стопорные пины в форме “гантели” Цвет: ЛАТУНЬ НИКЕЛЬ Упаковка – цветная коробка: 10 шт./средний короб 50 шт./мастер коробка Защита от высверливания Защита от отмычек 3 КЛАСС БЕЗОПАСНОСТИ

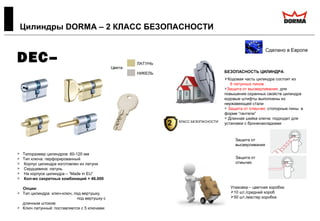

- 11. Типоразмер цилиндров: 60-120 мм Тип ключа: перфорированный Корпус цилиндра изготовлен из латуни Сердцевина: латунь На корпусе цилиндра – “Made in EU” Кол-во секретных комбинаций > 46.000 Опции: Тип цилиндра: ключ-ключ, под вертушку, под вертушку с длинным штоком Ключ латунный: поставляется с 5 ключами Цилиндры DORMA – 2 КЛАСС БЕЗОПАСНОСТИ Сделано в Европе DEC– 260 Цвета: ЛАТУНЬ НИКЕЛЬ БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовая часть цилиндра состоит из 6 латунных пинов Защита от высверливания: для повышения охранных свойств цилиндра кодовые штифты выполнены из нержавеющей стали Защита от отмычек: стопорные пины в форме “гантели” Длинная шейка ключа: подходит для установки с броненакладками Упаковка – цветная коробка: 10 шт./средний короб 50 шт./мастер коробка Защита от высверливания Защита от отмычек 2 КЛАСС БЕЗОПАСНОСТИ

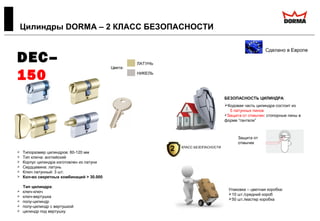

- 12. Типоразмер цилиндров: 60-120 мм Тип ключа: английский Корпус цилиндра изготовлен из латуни Сердцевина: латунь Ключ латунный: 3 шт. Кол-во секретных комбинаций > 30.000 Тип цилиндра: ключ-ключ ключ-вертушка полу-цилиндр полу-цилиндр с вертушкой цилиндр под вертушку Цилиндры DORMA – 2 КЛАСС БЕЗОПАСНОСТИ Сделано в Европе DEC– 150 БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовая часть цилиндра состоит из 5 латунных пинов Защита от отмычек: стопорные пины в форме “гантели” Цвета: ЛАТУНЬ НИКЕЛЬ Защита от отмычек Упаковка – цветная коробка: 10 шт./средний короб 50 шт./мастер коробка 2 КЛАСС БЕЗОПАСНОСТИ

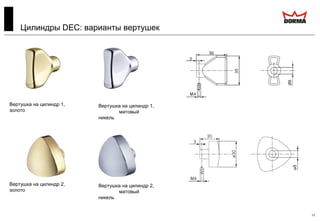

- 13. 13 Цилиндры DEC: варианты вертушек Вертушка на цилиндр 1, золото Вертушка на цилиндр 1, матовый никель Вертушка на цилиндр 2, золото Вертушка на цилиндр 2, матовый никель

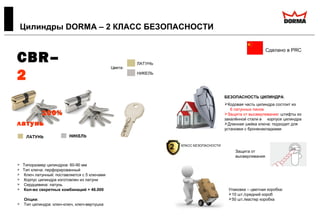

- 14. Типоразмер цилиндров: 60-90 мм Тип ключа: перфорированный Ключ латунный: поставляется с 5 ключами Корпус цилиндра изготовлен из латуни Сердцевина: латунь Кол-во секретных комбинаций > 46.000 Опции: Тип цилиндра: ключ-ключ, ключ-вертушка Цилиндры DORMA – 2 КЛАСС БЕЗОПАСНОСТИ Сделано в PRC БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовая часть цилиндра состоит из 6 латунных пинов Защита от высверливания: штифты из закалённой стали в корпусе цилиндра Длинная шейка ключа: подходит для установки с броненакладками Цвета: ЛАТУНЬ НИКЕЛЬ Защита от высверливания CBR– 2 100% латунь Упаковка – цветная коробка: 10 шт./средний короб 50 шт./мастер коробка 2 КЛАСС БЕЗОПАСНОСТИ

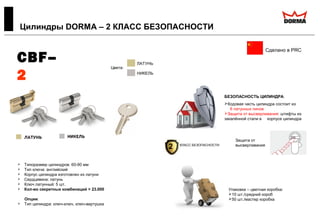

- 15. CBF– 2 100% латунь Типоразмер цилиндров: 60-90 мм Тип ключа: английский Корпус цилиндра изготовлен из латуни Сердцевина: латунь Ключ латунный: 5 шт. Кол-во секретных комбинаций > 23.000 Опции: Тип цилиндра: ключ-ключ, ключ-вертушка Цилиндры DORMA – 2 КЛАСС БЕЗОПАСНОСТИ Сделано в PRC БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовая часть цилиндра состоит из 6 латунных пинов Защита от высверливания: штифты из закалённой стали в корпусе цилиндра Цвета: ЛАТУНЬ НИКЕЛЬ Защита от высверливания Упаковка – цветная коробка: 10 шт./средний короб 50 шт./мастер коробка 2 КЛАСС БЕЗОПАСНОСТИ

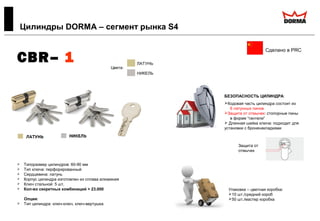

- 16. Типоразмер цилиндров: 60-90 мм Тип ключа: перфорированный Сердцевина: латунь Корпус цилиндра изготовлен из сплава алюминия Ключ стальной: 5 шт. Кол-во секретных комбинаций > 23.000 Опции: Тип цилиндра: ключ-ключ, ключ-вертушка Цилиндры DORMA – сегмент рынка S4 CBR– 1 латунь + алюминий Сделано в PRC Упаковка – цветная коробка: 10 шт./средний короб 50 шт./мастер коробка БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовая часть цилиндра состоит из 6 латунных пинов Защита от отмычек: стопорные пины в форме “гантели” Длинная шейка ключа: подходит для установки с броненакладками Цвета: ЛАТУНЬ НИКЕЛЬ Защита от отмычек

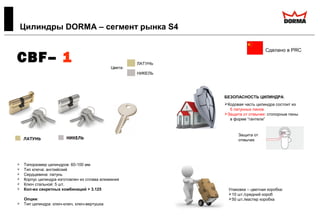

- 17. CBF– 1 латунь + алюминий Типоразмер цилиндров: 60-100 мм Тип ключа: английский Сердцевина: латунь Корпус цилиндра изготовлен из сплава алюминия Ключ стальной: 5 шт. Кол-во секретных комбинаций > 3.125 Опции: Тип цилиндра: ключ-ключ, ключ-вертушка Цилиндры DORMA – сегмент рынка S4 Сделано в PRC БЕЗОПАСНОСТЬ ЦИЛИНДРА: Кодовая часть цилиндра состоит из 5 латунных пинов Защита от отмычек: стопорные пины в форме “гантели” Цвета: ЛАТУНЬ НИКЕЛЬ Защита от отмычек Упаковка – цветная коробка: 10 шт./средний короб 50 шт./мастер коробка

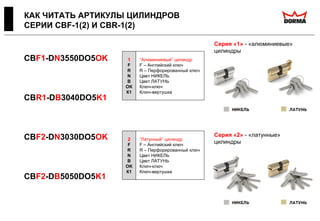

- 18. КАК ЧИТАТЬ АРТИКУЛЫ ЦИЛИНДРОВ СЕРИИ CBF-1(2) И CBR-1(2) CBF1-DN3550DO5OK CBR1-DB3040DO5K1 CBF2-DN3030DO5OK CBF2-DB5050DO5K1 1 F R N B OK К1 “Алюминиевый” цилиндр F – Английский ключ R – Перфорированный ключ Цвет НИКЕЛЬ Цвет ЛАТУНЬ Ключ-ключ Ключ-вертушка 2 F R N B OK К1 “Латунный” цилиндр F – Английский ключ R – Перфорированный ключ Цвет НИКЕЛЬ Цвет ЛАТУНЬ Ключ-ключ Ключ-вертушка Серия «1» - «алюминиевые» цилиндры Серия «2» - «латунные» цилиндры
- 19. 19 FURY
