TUGAS MESIN LISTRIK
Nama : Linda Kurniawati
NIM : 15612054
Pertanyaan:
Mengapa tegangan listrik harus dinaikkan pada sistemjaringan listrik?
Jawaban:
Tegangan listrik dinaikkan pada sistemtransmisi bertujuan agar tegangan yang akan
didistribusikan kepada konsumen tidak mengalami penurunan tegangan.
V =
L x Ps
 x A x Es
Keterangan:
V : Tegangan jatuh
L : Panjang penghantar
Ps : Daya sumber
 : Konduktivitas penghantar
A : Luas penampang kabel
Es : Tegangan Sumber
Berdasarkan rumus di atas, nilai penurunan tegangan listrik berbanding lurus dengan
panjang penghantar dan nilai daya sumber. Sedang berbanding terbalik dengan
konduktivitas bahan penghantar, luas penampang kabel dan besar tegangan sumber.
Sehingga dengan mengubah nilai dari tegangan sumber dengan cara menaikkan tegangan
pada jaringan, nilai perubahan tegangan atau tegangan jatuh diharapkan akan semakin
kecil.

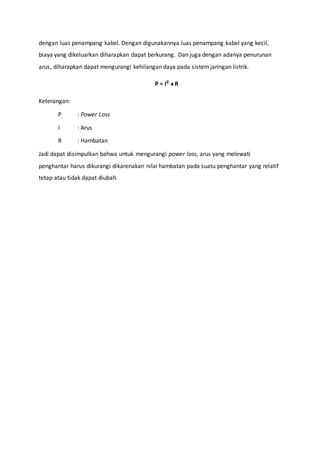

Selain hal tersebut dengan menaikkan tegangan listrik, arus yang akan mengalir pada
penghantar diharapkan lebih kecil. Dimana besaran nilai arus tersebut berbanding lurus
dengan luas penampang kabel. Dengan digunakannya luas penampang kabel yang kecil,
biaya yang dikeluarkan diharapkan dapat berkurang. Dan juga dengan adanya penurunan
arus, diharapkan dapat mengurangi kehilangan daya pada sistemjaringan listrik.
P = I族 x R
Keterangan:
P : Power Loss
I : Arus
R : Hambatan
Jadi dapat disimpulkan bahwa untuk mengurangi power loss, arus yang melewati
penghantar harus dikurangi dikarenakan nilai hambatan pada suatu penghantar yang relatif
tetap atau tidak dapat diubah.
