EKSPERIMEN
CUSTOM TOPOLOGY
DI MININET
Dwina Fitriyandini Siswanto
Siti Amatullah Karimah

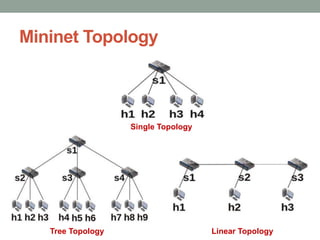

Mininet Topology
Single Topology
Tree Topology Linear Topology

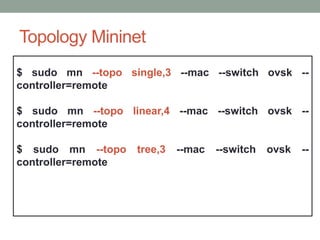

Topology Mininet
$ sudo mn --topo single,3 --mac --switch ovsk --
controller=remote
$ sudo mn --topo linear,4 --mac --switch ovsk --
controller=remote
$ sudo mn --topo tree,3 --mac --switch ovsk --
controller=remote

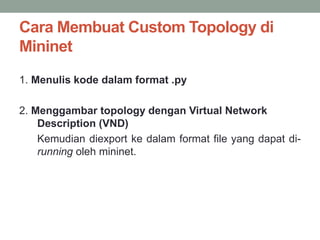

Cara Membuat Custom Topology di
Mininet
1. Menulis kode dalam format .py
2. Menggambar topology dengan Virtual Network
Description (VND)
Kemudian diexport ke dalam format file yang dapat di-running
oleh mininet.

Mengaktifkan Controller POX
Pada mininet ada beberapa pilihan controller yang dapat
digunakan diantaranya :
• pox
• nox
• ryu
• Opendaylight
• Floodlight
• Beacon , dll
• Namun eksperimen kali ini dilakukan dengan
mengaktifkan controler POX.

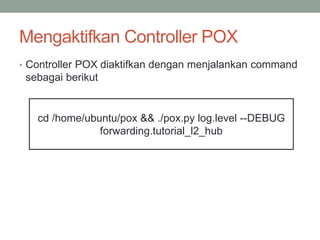

Mengaktifkan Controller POX
• Controller POX diaktifkan dengan menjalankan command
sebagai berikut
cd /home/ubuntu/pox && ./pox.py log.level --DEBUG
forwarding.tutorial_l2_hub

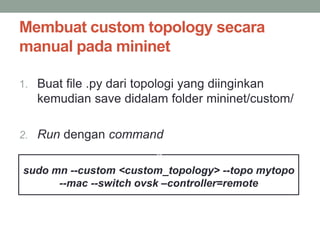

Membuat custom topology secara
manual padamininet
1. Buat file .py dari topologi yang diinginkan
kemudian save didalam folder mininet/custom/
2. Run dengan command
$
sudo mn --custom <custom_topology> --topo mytopo
--mac --switch ovsk –controller=remote

Membuat custom topology dengan
VND

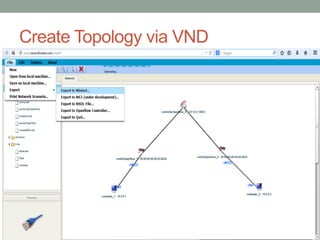

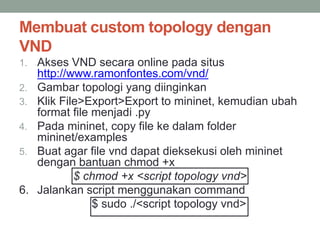

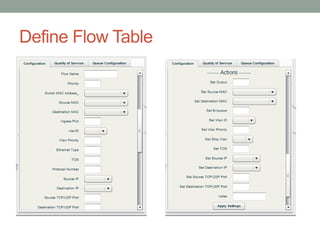

1. Akses VND secara online pada situs
http://www.ramonfontes.com/vnd/
2. Gambar topologi yang diinginkan
3. Klik File>Export>Export to mininet, kemudian ubah
format file menjadi .py
4. Pada mininet, copy file ke dalam folder
mininet/examples
5. Buat agar file vnd dapat dieksekusi oleh mininet
dengan bantuan chmod +x
$ chmod +x <script topology vnd>

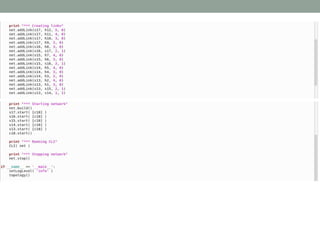

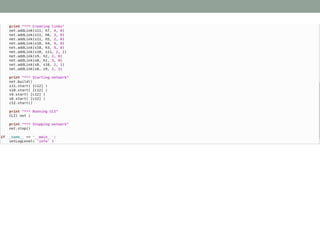

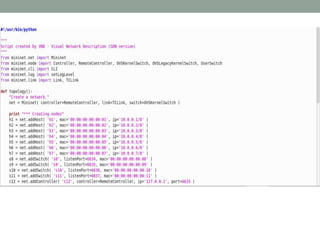

6. Jalankan script menggunakan command
$ sudo ./<script topology vnd>

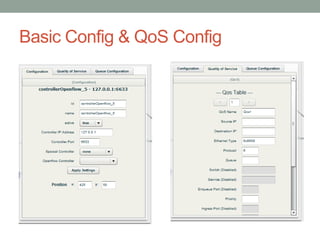

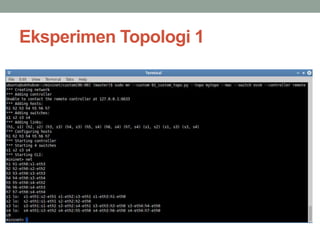

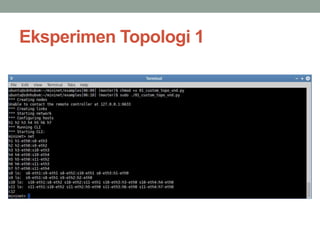

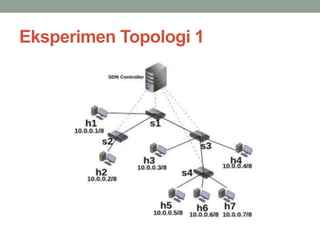

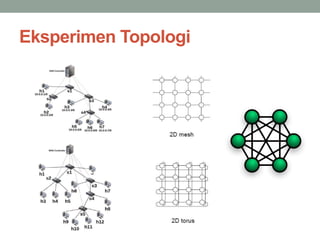

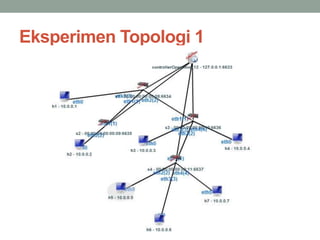

Eksperimen Topologi 1

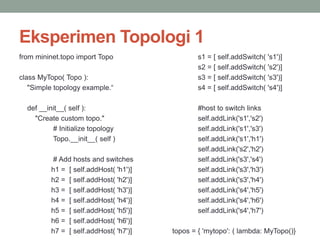

from mininet.topo import Topo
class MyTopo( Topo ):
"Simple topology example.“
def __init__( self ):
"Create custom topo."
# Initialize topology
Topo.__init__( self )
# Add hosts and switches
h1 = [ self.addHost( 'h1')]
s1 = [ self.addSwitch( 's1')]
#host to switch links
self.addLink('s1','s2')
self.addLink('s1','h1')
topos = { 'mytopo': ( lambda: MyTopo()}

6 - Custom Mininet Topology Experiment by Dwina Fitriyandini Siswanto & Siti Amatullah Karimah

from mininet.topo import Topo
class MyTopo( Topo ):
"Simple topology example."
def __init__( self ):
"Create custom topo."
# Initialize topology
Topo.__init__( self )
# Add hosts and switches
}
#host to switch links

topos = { 'mytopo': ( lambda: MyTopo() ) }

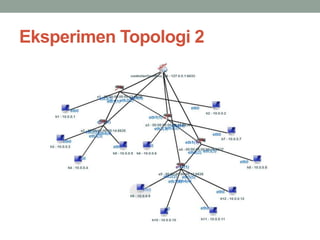

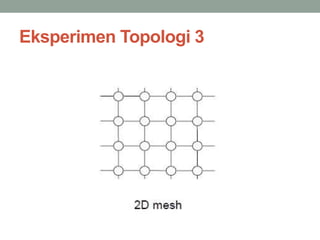

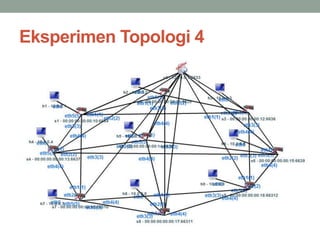

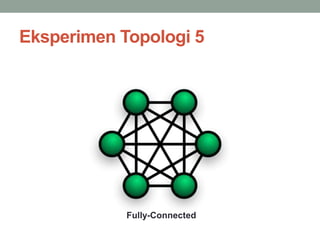

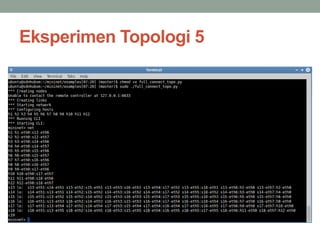

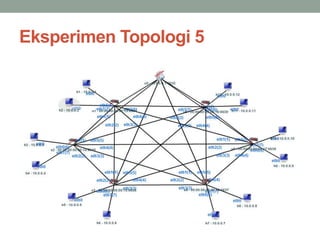

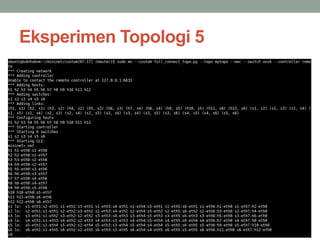

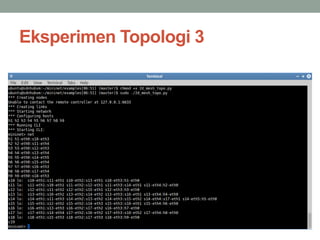

Fully-Connected
