UJIAN RINTANGAN ELEKTROD BUMI

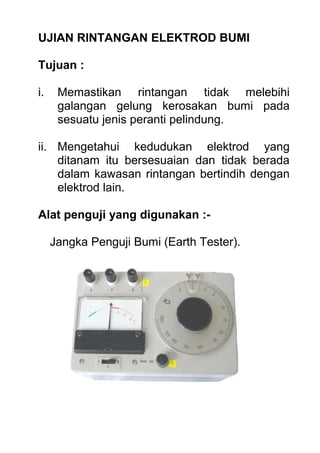

- 1. UJIAN RINTANGAN ELEKTROD BUMI Tujuan : i. Memastikan rintangan tidak melebihi galangan gelung kerosakan bumi pada sesuatu jenis peranti pelindung. ii. Mengetahui kedudukan elektrod yang ditanam itu bersesuaian dan tidak berada dalam kawasan rintangan bertindih dengan elektrod lain. Alat penguji yang digunakan :- Jangka Penguji Bumi (Earth Tester).

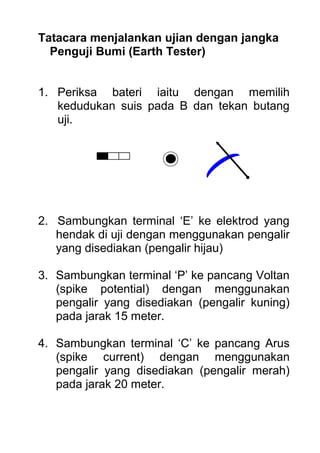

- 2. Tatacara menjalankan ujian dengan jangka Penguji Bumi (Earth Tester) 1. Periksa bateri iaitu dengan memilih kedudukan suis pada B dan tekan butang uji. 2. Sambungkan terminal E ke elektrod yang hendak di uji dengan menggunakan pengalir yang disediakan (pengalir hijau) 3. Sambungkan terminal P ke pancang Voltan (spike potential) dengan menggunakan pengalir yang disediakan (pengalir kuning) pada jarak 15 meter. 4. Sambungkan terminal C ke pancang Arus (spike current) dengan menggunakan pengalir yang disediakan (pengalir merah) pada jarak 20 meter.

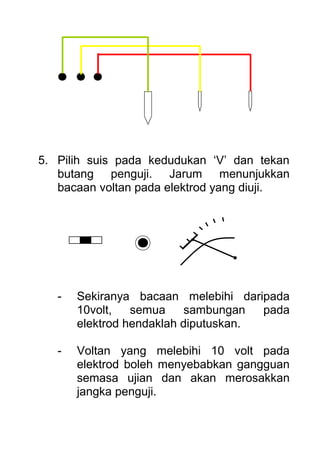

- 3. 5. Pilih suis pada kedudukan V dan tekan butang penguji. Jarum menunjukkan bacaan voltan pada elektrod yang diuji. - Sekiranya bacaan melebihi daripada 10volt, semua sambungan pada elektrod hendaklah diputuskan. - Voltan yang melebihi 10 volt pada elektrod boleh menyebabkan gangguan semasa ujian dan akan merosakkan jangka penguji.

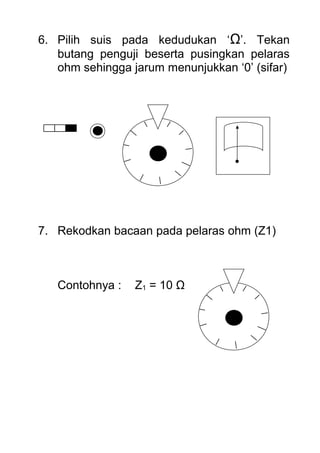

- 4. 6. Pilih suis pada kedudukan 立. Tekan butang penguji beserta pusingkan pelaras ohm sehingga jarum menunjukkan 0 (sifar) 7. Rekodkan bacaan pada pelaras ohm (Z1) Contohnya : Z1 = 10 立

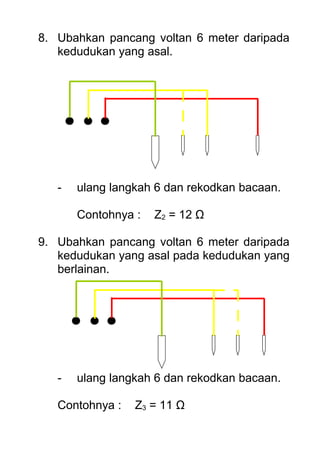

- 5. 8. Ubahkan pancang voltan 6 meter daripada kedudukan yang asal. - ulang langkah 6 dan rekodkan bacaan. Contohnya : Z2 = 12 立 9. Ubahkan pancang voltan 6 meter daripada kedudukan yang asal pada kedudukan yang berlainan. - ulang langkah 6 dan rekodkan bacaan. Contohnya : Z3 = 11 立

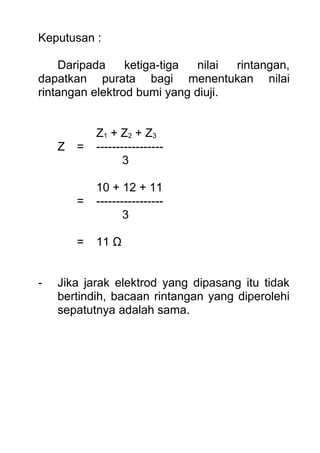

- 6. Keputusan : Daripada ketiga-tiga nilai rintangan, dapatkan purata bagi menentukan nilai rintangan elektrod bumi yang diuji. Z1 + Z2 + Z3 Z = ----------------- 3 10 + 12 + 11 = ----------------- 3 = 11 立 - Jika jarak elektrod yang dipasang itu tidak bertindih, bacaan rintangan yang diperolehi sepatutnya adalah sama.

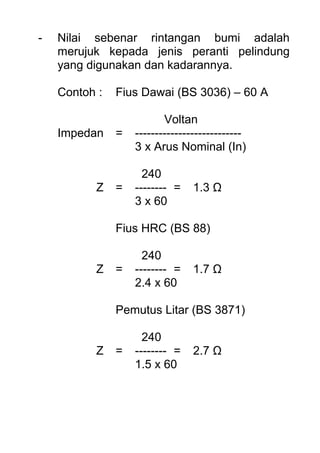

- 7. - Nilai sebenar rintangan bumi adalah merujuk kepada jenis peranti pelindung yang digunakan dan kadarannya. Contoh : Fius Dawai (BS 3036) 60 A Voltan Impedan = --------------------------- 3 x Arus Nominal (In) 240 Z = -------- = 1.3 立 3 x 60 Fius HRC (BS 88) 240 Z = -------- = 1.7 立 2.4 x 60 Pemutus Litar (BS 3871) 240 Z = -------- = 2.7 立 1.5 x 60

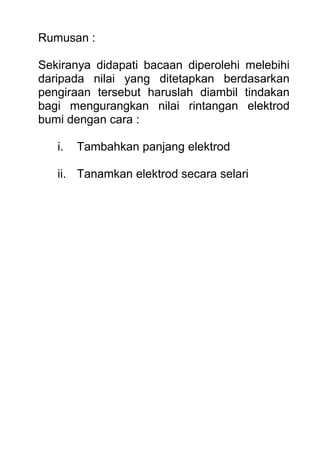

- 8. Rumusan : Sekiranya didapati bacaan diperolehi melebihi daripada nilai yang ditetapkan berdasarkan pengiraan tersebut haruslah diambil tindakan bagi mengurangkan nilai rintangan elektrod bumi dengan cara : i. Tambahkan panjang elektrod ii. Tanamkan elektrod secara selari
