Проект Eurobau представляет собой индустриальную комплексную систему строительства, использующую технологию несъемной железобетонной опалубки для быстровозводимых зданий с высокотехнологичными и энергоэффективными процессами. Система обеспечивает значительное снижение сроков и затрат на строительство, благодаря автоматизации и интеграции современных IT-технологий, что делает её наиболее продвинутой в строительной отрасли России. Технология Eurobau предлагает идеальные условия для индивидуального и многоэтажного строительства с высокой качественностью и минимальными затратами на отделку.
Проект ЕвроБау (EuroBau) Клинстройдеталь
- 1. Индустриальная комплексная система строительства с использованием технологии несъемной железобетонной опалубки

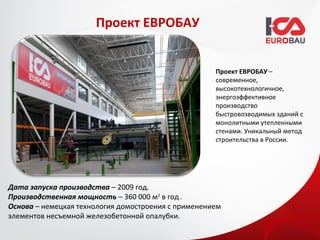

- 2. Проект ЕВРОБАУ Проект ЕВРОБАУ – современное, высокотехнологичное, энергоэффективное производство быстровозводимых зданий с монолитными утепленными стенами. Уникальный метод строительства в России. Дата запуска производства – 2009 год. Производственная мощность – 360 000 м2 в год . Основа – немецкая технология домостроения с применением элементов несъемной железобетонной опалубки.

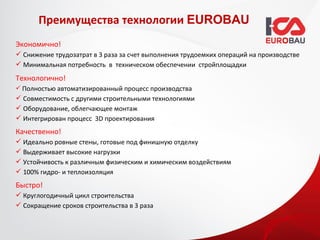

- 3. Преимущества технологии EUROBAU Экономично! Снижение трудозатрат в 3 раза за счет выполнения трудоемких операций на производстве Минимальная потребность в техническом обеспечении стройплощадки Технологично! Полностью автоматизированный процесс производства Совместимость с другими строительными технологиями Оборудование, облегчающее монтаж Интегрирован процесс 3D проектирования Качественно! Идеально ровные стены, готовые под финишную отделку Выдерживает высокие нагрузки Устойчивость к различным физическим и химическим воздействиям 100% гидро- и теплоизоляция Быстро! Круглогодичный цикл строительства Сокращение сроков строительства в 3 раза

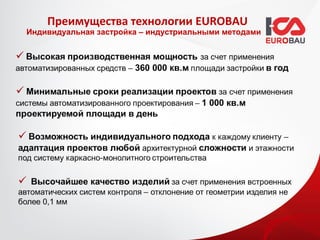

- 4. Преимущества технологии EUROBAU Индивидуальная застройка – индустриальными методами

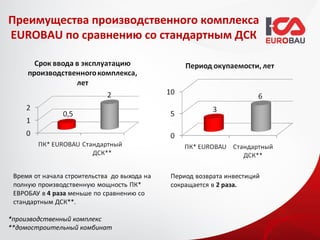

- 5. Преимущества производственного комплекса EUROBAU по сравнению со стандартным ДСК *производственный комплекс **домостроительный комбинат
- 6. Преимущества производственного комплекса EUROBAU по сравнению со стандартным ДСК *производственный комплекс **домостроительный комбинат
- 7. Преимущества производственного комплекса EUROBAU по сравнению со стандартным ДСК *производственный комплекс **домостроительный комбинат

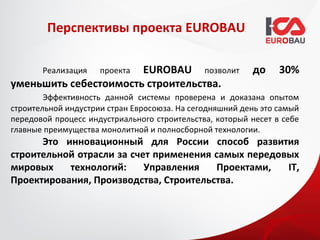

- 8. Перспективы проекта EUROBAU Реализация EUROBAU позволит проекта до 30% уменьшить себестоимость строительства. Эффективность данной системы проверена и доказана опытом строительной индустрии стран Евросоюза. На сегодняшний день это самый передовой процесс индустриального строительства, который несет в себе главные преимущества монолитной и полносборной технологии. Это инновационный для России способ развития строительной отрасли за счет применения самых передовых мировых технологий: Управления Проектами, IT, Проектирования, Производства, Строительства.
- 9. Применение технологии EUROBAU Инновационная строительная технология является комплексным решением проектных, производственных и монтажных задач. Она приемлема для любых, даже самых взыскательных, проектных замыслов. Дома по Многоэтажное индивидуальным строительство проектам Спортивно- Подвалы, развлекательные цокольные этажи, комплексы паркинги
- 10. Единый комплекс работ Интеграция на базе самых современных IT-технологий всего процесса строительства: от проекта до сданного объекта Проектирование Неограниченные возможности при проектировании объектов Производство Комплекс полностью автоматизированного и роботизированного процесса Строительство Эффективный, экономичный, прогрессивный метод строительства

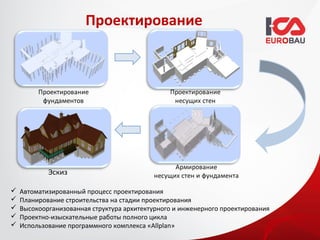

- 11. Проектирование Эскиз Автоматизированный процесс проектирования Планирование строительства на стадии проектирования Высокоорганизованная структура архитектурного и инженерного проектирования Проектно-изыскательные работы полного цикла Использование программного комплекса «Allplan»
- 12. Технологическая концепция Стеновой элемент несъемной железобетонной опалубки представляет собой конструкцию из двух «скорлуп», соединенных треугольным арматурным каркасом с полостью между ними Элементы перекрытий представляют собой тонкостенные железобетонные конструкции типа «плита» - толщиной 65 мм, шириной до 3 м и длиной до 12,5 м.

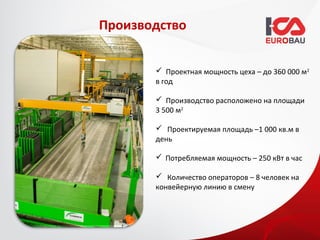

- 13. Производство Проектная мощность цеха – до 360 000 м2 в год Производство расположено на площади 3 500 м2 Проектируемая площадь –1 000 кв.м в день Потребляемая мощность – 250 кВт в час Количество операторов – 8 человек на конвейерную линию в смену

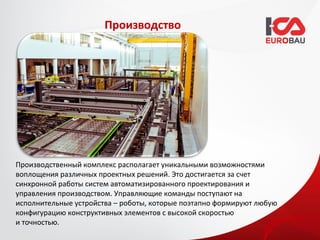

- 14. Производство Производственный комплекс располагает уникальными возможностями воплощения различных проектных решений. Это достигается за счет синхронной работы систем автоматизированного проектирования и управления производством. Управляющие команды поступают на исполнительные устройства – роботы, которые поэтапно формируют любую конфигурацию конструктивных элементов с высокой скоростью и точностью.

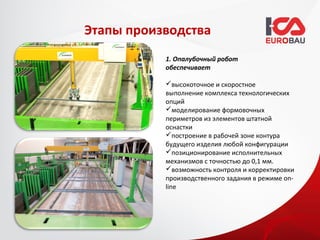

- 15. Этапы производства 1. Опалубочный робот обеспечивает высокоточное и скоростное выполнение комплекса технологических опций моделирование формовочных периметров из элементов штатной оснастки построение в рабочей зоне контура будущего изделия любой конфигурации позиционирование исполнительных механизмов с точностью до 0,1 мм. возможность контроля и корректировки производственного задания в режиме on- line
- 16. Этапы производства 2. Армирующий робот позволяет формировать арматурный каркас в автоматическом режиме выполнять подготовку плоских и трехмерных элементов в точном соответствии с данными системы автоматизированного проектирования позиционировать арматурные элементы с высокой точностью обеспечить работу участка в едином комплексе производственных задач реализовать концепцию безотходного производства
- 17. Этапы производства 3. Бетоноукладчик осуществляет подачу и укладку бетона в формовочный периметр в автоматическом режиме дозирование бетона в точном соответствии с требованиями к толщине будущего изделия распознавание контура технологических проемов возможность применения различной рецептуры бетонных смесей

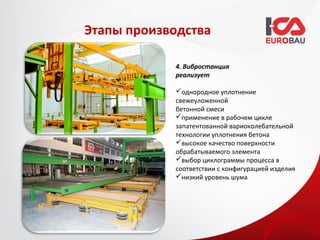

- 18. Этапы производства 4. Вибростанция реализует однородное уплотнение свежеуложенной бетонной смеси применение в рабочем цикле запатентованной вариоколебательной технологии уплотнения бетона высокое качество поверхности обрабатываемого элемента выбор циклограммы процесса в соответствии с конфигурацией изделия низкий уровень шума

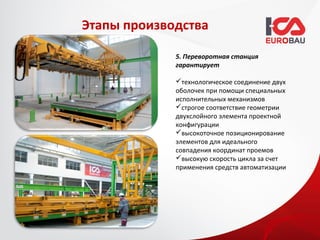

- 19. Этапы производства 5. Переворотная станция гарантирует технологическое соединение двух оболочек при помощи специальных исполнительных механизмов строгое соответствие геометрии двухслойного элемента проектной конфигурации высокоточное позиционирование элементов для идеального совпадения координат проемов высокую скорость цикла за счет применения средств автоматизации

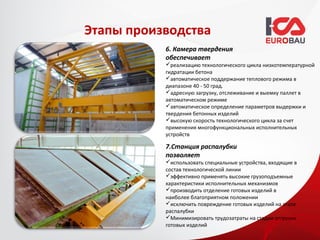

- 20. Этапы производства 6. Камера твердения обеспечивает реализацию технологического цикла низкотемпературной гидратации бетона автоматическое поддержание теплового режима в диапазоне 40 - 50 град. адресную загрузку, отслеживание и выемку паллет в автоматическом режиме автоматическое определение параметров выдержки и твердения бетонных изделий высокую скорость технологического цикла за счет применения многофункциональных исполнительных устройств 7.Станция распалубки позволяет использовать специальные устройства, входящие в состав технологической линии эффективно применять высокие грузоподъемные характеристики исполнительных механизмов производить отделение готовых изделий в наиболее благоприятном положении исключить повреждение готовых изделий на этапе распалубки Минимизировать трудозатраты на стадии отгрузки готовых изделий

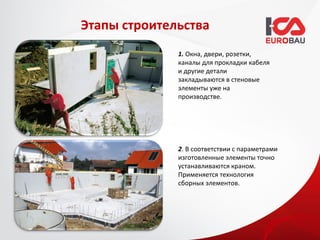

- 21. Этапы строительства 1. Окна, двери, розетки, каналы для прокладки кабеля и другие детали закладываются в стеновые элементы уже на производстве. 2. В соответствии с параметрами изготовленные элементы точно устанавливаются краном. Применяется технология сборных элементов.

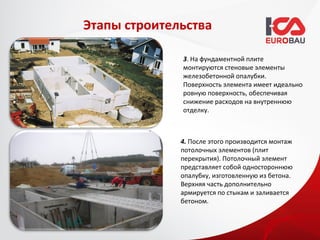

- 22. Этапы строительства 3. На фундаментной плите монтируются стеновые элементы железобетонной опалубки. Поверхность элемента имеет идеально ровную поверхность, обеспечивая снижение расходов на внутреннюю отделку. 4. После этого производится монтаж потолочных элементов (плит перекрытия). Потолочный элемент представляет собой одностороннюю опалубку, изготовленную из бетона. Верхняя часть дополнительно армируется по стыкам и заливается бетоном.

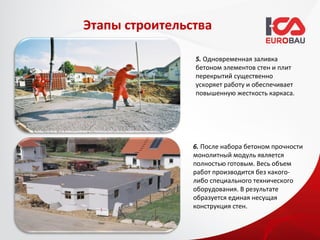

- 23. Этапы строительства 5. Одновременная заливка бетоном элементов стен и плит перекрытий существенно ускоряет работу и обеспечивает повышенную жесткость каркаса. 6. После набора бетоном прочности монолитный модуль является полностью готовым. Весь объем работ производится без какого- либо специального технического оборудования. В результате образуется единая несущая конструкция стен.
