Документ описывает стандарты обустройства остановочных пунктов для маршрутных транспортных средств, включая установку площадок и павильонов с учетом ширины, длины и доступности для маломобильных групп населения. Основное внимание уделяется требованиям к посадочным площадкам, их уклонам, а также наличию информационного обеспечения и тактильных указателей для инвалидов. Также рассматриваются условия для размещения туалетов, урн и обеспечения безопасности на переходах в зоне остановок.
ОДМ 218.2.007-2011 (Технические рекомендации к остановочным пунктам)

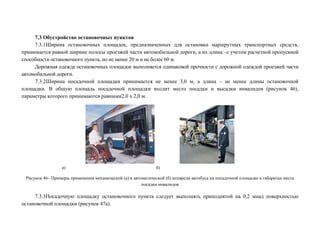

- 1. 7.3 Обустройство остановочных пунктов 7.3.1Ширина остановочных площадок, предназначенных для остановки маршрутных транспортных средств, принимается равной ширине полосы проезжей части автомобильной дороги, а их длина –с учетом расчетной пропускной способности остановочного пункта, но не менее 20 м и не более 60 м. Дорожная одежда остановочных площадок выполняется одинаковой прочности с дорожной одеждой проезжей части автомобильной дороги. 7.3.2Ширина посадочной площадки принимается не менее 3,0 м, а длина – не менее длины остановочной площадки. В общую площадь посадочной площадки входит место посадки и высадки инвалидов (рисунок 46), параметры которого принимаются равными2,0 х 2,0 м. а) б) Рисунок 46– Примеры применения механической (а) и автоматической (б) аппарели автобуса на посадочной площадке в габаритах места посадки инвалидов 7.3.3Посадочную площадку остановочного пункта следует выполнять приподнятой на 0,2 мнад поверхностью остановочной площадки (рисунок 47а).

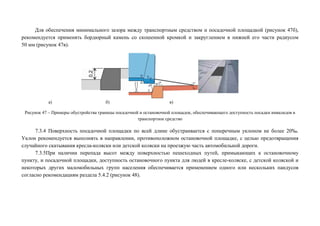

- 2. Для обеспечения минимального зазора между транспортным средством и посадочной площадкой (рисунок 47б), рекомендуется применять бордюрный камень со скошенной кромкой и закруглением в нижней его части радиусом 50 мм (рисунок 47в). а) б) в) Рисунок 47 – Примеры обустройства границы посадочной и остановочной площадок, обеспечивающего доступность посадки инвалидов в транспортное средство 7.3.4 Поверхность посадочной площадки по всей длине обустраивается с поперечным уклоном не более 20‰. Уклон рекомендуется выполнять в направлении, противоположном остановочной площадке, с целью предотвращения случайного скатывания кресла-коляски или детской коляски на проезжую часть автомобильной дороги. 7.3.5При наличии перепада высот между поверхностью пешеходных путей, примыкающих к остановочному пункту, и посадочной площадки, доступность остановочного пункта для людей в кресле-коляске, с детской коляской и некоторых других маломобильных групп населения обеспечивается применением одного или нескольких пандусов согласно рекомендациям раздела 5.4.2 (рисунок 48).

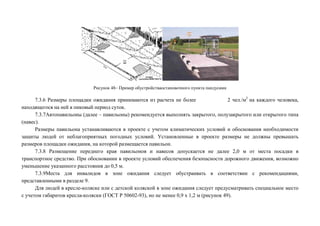

- 3. Рисунок 48– Пример обустройстваостановочного пункта пандусами 7.3.6 Размеры площадки ожидания принимаются из расчета не более 2 чел./м2 на каждого человека, находящегося на ней в пиковый период суток. 7.3.7Автопавильоны (далее – павильоны) рекомендуется выполнять закрытого, полузакрытого или открытого типа (навес). Размеры павильона устанавливаются в проекте с учетом климатических условий и обоснования необходимости защиты людей от неблагоприятных погодных условий. Установленные в проекте размеры не должны превышать размеров площадки ожидания, на которой размещается павильон. 7.3.8 Размещение переднего края павильонов и навесов допускается не далее 2,0 м от места посадки в транспортное средство. При обосновании в проекте условий обеспечения безопасности дорожного движения, возможно уменьшение указанного расстояния до 0,5 м. 7.3.9Места для инвалидов в зоне ожидания следует обустраивать в соответствии с рекомендациями, представленными в разделе 9. Для людей в кресле-коляске или с детской коляской в зоне ожидания следует предусматривать специальное место с учетом габаритов кресла-коляски (ГОСТ Р 50602-93), но не менее 0,9 х 1,2 м (рисунок 49).

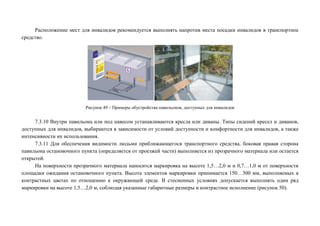

- 4. Расположение мест для инвалидов рекомендуется выполнять напротив места посадки инвалидов в транспортное средство. Рисунок 49 – Примеры обустройства павильонов, доступных для инвалидов 7.3.10 Внутри павильона или под навесом устанавливаются кресла или диваны. Типы сидений кресел и диванов, доступных для инвалидов, выбираются в зависимости от условий доступности и комфортности для инвалидов, а также интенсивности их использования. 7.3.11 Для обеспечения видимости людьми приближающегося транспортного средства, боковая правая сторона павильона остановочного пункта (определяется от проезжей части) выполняется из прозрачного материала или остается открытой. На поверхности прозрачного материала наносится маркировка на высоте 1,5…2,0 м и 0,7…1,0 м от поверхности площадки ожидания остановочного пункта. Высота элементов маркировки принимается 150…300 мм, выполняемых в контрастных цветах по отношению к окружающей среде. В стесненных условиях допускается выполнять один ряд маркировки на высоте 1,5…2,0 м, соблюдая указанные габаритные размеры и контрастное исполнение (рисунок 50).

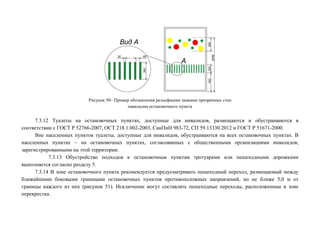

- 5. Рисунок 50– Пример обозначения рельефными знаками прозрачных стен павильона остановочного пункта 7.3.12 Туалеты на остановочных пунктах, доступные для инвалидов, размещаются и обустраиваются в соответствии с ГОСТ Р 52766-2007, ОСТ 218.1.002-2003, СанПиН 983-72, СП 59.13330.2012 и ГОСТ Р 51671-2000. Вне населенных пунктов туалеты, доступные для инвалидов, обустраиваются на всех остановочных пунктах. В населенных пунктах – на остановочных пунктах, согласованных с общественными организациями инвалидов, зарегистрированными на этой территории. 7.3.13 Обустройство подходов к остановочным пунктам тротуарами или пешеходными дорожками выполняется согласно разделу 5. 7.3.14 В зоне остановочного пункта рекомендуется предусматривать пешеходный переход, размещаемый между ближайшими боковыми границами остановочных пунктов противоположных направлений, но не ближе 5,0 м от границы каждого из них (рисунок 51). Исключение могут составлять пешеходные переходы, расположенные в зоне перекрестка.

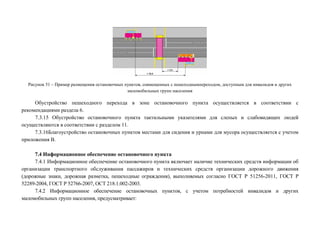

- 6. Рисунок 51 – Пример размещения остановочных пунктов, совмещенных с пешеходнымпереходом, доступным для инвалидов и других маломобильных групп населения Обустройство пешеходного перехода в зоне остановочного пункта осуществляется в соответствии с рекомендациями раздела 6. 7.3.15 Обустройство остановочного пункта тактильными указателями для слепых и слабовидящих людей осуществляются в соответствии с разделом 11. 7.3.16Благоустройство остановочных пунктов местами для сидения и урнами для мусора осуществляется с учетом приложения В. 7.4 Информационное обеспечение остановочного пункта 7.4.1 Информационное обеспечение остановочного пункта включает наличие технических средств информации об организации транспортного обслуживания пассажиров и технических средств организации дорожного движения (дорожные знаки, дорожная разметка, пешеходные ограждения), выполняемых согласно ГОСТ Р 51256-2011, ГОСТ Р 52289-2004, ГОСТ Р 52766-2007, ОСТ 218.1.002-2003. 7.4.2 Информационное обеспечение остановочных пунктов, с учетом потребностей инвалидов и других маломобильных групп населения, предусматривает:

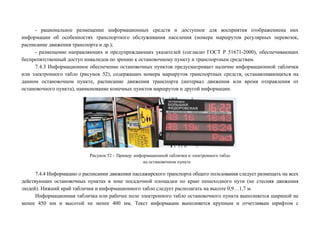

- 7. - рациональное размещение информационных средств и доступное для восприятия отображениена них информации об особенностях транспортного обслуживания населения (номера маршрутов регулярных перевозок, расписание движения транспорта и др.); - размещение направляющих и предупреждающих указателей (согласно ГОСТ Р 51671-2000), обеспечивающих беспрепятственный доступ инвалидов по зрению к остановочному пункту и транспортным средствам. 7.4.3 Информационное обеспечение остановочных пунктов предусматривает наличие информационной таблички или электронного табло (рисунок 52), содержащих номера маршрутов транспортных средств, останавливающихся на данном остановочном пункте, расписание движения транспорта (интервал движения или время отправления от остановочного пункта), наименование конечных пунктов маршрутов и другой информации. Рисунок 52 – Пример информационной таблички и электронного табло на остановочном пункте 7.4.4 Информацию о расписании движения пассажирского транспорта общего пользования следует размещать на всех действующих остановочных пунктах в зоне посадочной площадки по краю пешеходного пути (не стесняя движения людей). Нижний край таблички и информационного табло следует располагать на высоте 0,9…1,7 м. Информационная табличка или рабочее поле электронного табло остановочного пункта выполняется шириной не менее 450 мм и высотой не менее 400 мм. Текст информации выполняется крупным и отчетливым шрифтом с

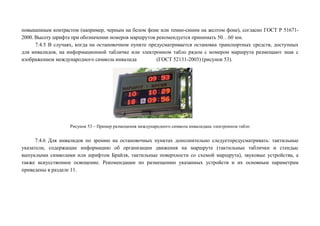

- 8. повышенным контрастом (например, черным на белом фоне или темно-синим на желтом фоне), согласно ГОСТ Р 516712000. Высоту шрифта при обозначении номеров маршрутов рекомендуется принимать 50…60 мм. 7.4.5 В случаях, когда на остановочном пункте предусматривается остановка транспортных средств, доступных для инвалидов, на информационной табличке или электронном табло рядом с номером маршрута размещают знак с изображением международного символа инвалида (ГОСТ 52131-2003) (рисунок 53). Рисунок 53 – Пример размещения международного символа инвалидана электронном табло 7.4.6 Для инвалидов по зрению на остановочных пунктах дополнительно следуетпредусматривать: тактильные указатели, содержащие информацию об организации движения на маршруте (тактильные таблички и стендыс выпуклыми символами или шрифтом Брайля, тактильные поверхности со схемой маршрута), звуковые устройства, а также искусственное освещение. Рекомендации по размещению указанных устройств и их основным параметрам приведены в разделе 11.

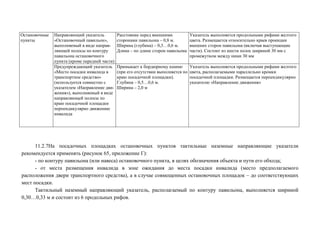

- 9. Остановочные пункты Направляющий указатель «Остановочный павильон», выполняемый в виде направляющей полосы по контуру павильона остановочного пункта (кроме передней части) Предупреждающий указатель «Место посадки инвалида в транспортное средство» (используется совместно с указателем «Направление движения»), выполняемый в виде направляющей полосы по краю посадочной площадки перпендикулярно движению инвалида Расстояние перед внешними сторонами павильона – 0,8 м. Ширина (глубина) – 0,3…0,6 м. Длина – по длине сторон павильона Указатель выполняется продольными рифами желтого цвета. Размещается относительно краев проекции внешних сторон павильона (включая выступающие части). Состоит из шести полос шириной 30 мм с промежутком между ними 30 мм Примыкает к бордюрному камню (при его отсутствии выполняется по краю посадочной площадки). Глубина – 0,5…0,6 м. Ширина – 2,0 м Указатель выполняется продольными рифами желтого цвета, располагаемыми параллельно кромки посадочной площадки. Размещается перпендикулярно указателю «Направление движения» 11.2.7На посадочных площадках остановочных пунктов тактильные наземные направляющие указатели рекомендуется применять (рисунок 65, приложение Г): - по контуру павильона (или навеса) остановочного пункта, в целях обозначения объекта и пути его обхода; - от места размещения инвалида в зоне ожидания до места посадки инвалида (место предполагаемого расположения двери транспортного средства), а в случае совмещенных остановочных площадок – до соответствующих мест посадки. Тактильный наземный направляющий указатель, располагаемый по контуру павильона, выполняется шириной 0,30…0,33 м и состоит из 6 продольных рифов.

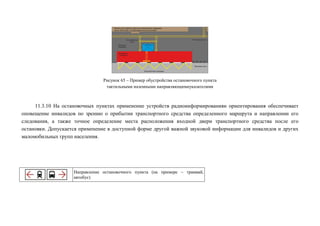

- 10. Рисунок 65 – Пример обустройства остановочного пункта тактильными наземными направляющимиуказателями 11.3.10 На остановочных пунктах применение устройств радиоинформированияи ориентирования обеспечивает оповещение инвалидов по зрению о прибытии транспортного средства определенного маршрута и направлении его следования, а также точное определение места расположения входной двери транспортного средства после его остановки. Допускается применение в доступной форме другой важной звуковой информации для инвалидов и других маломобильных групп населения. Направление остановочного пункта (на примере – трамвай, автобус)

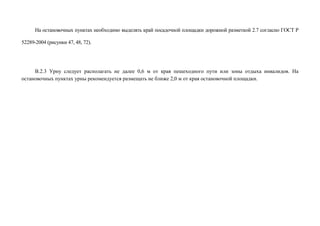

- 11. На остановочных пунктах необходимо выделять край посадочной площадки дорожной разметкой 2.7 согласно ГОСТ Р 52289-2004 (рисунки 47, 48, 72). В.2.3 Урну следует располагать не далее 0,6 м от края пешеходного пути или зоны отдыха инвалидов. На остановочных пунктах урны рекомендуется размещать не ближе 2,0 м от края остановочной площадки.

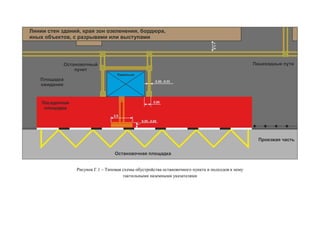

- 12. Рисунок Г.1 – Типовая схемы обустройства остановочного пункта и подходов к нему тактильными наземными указателями

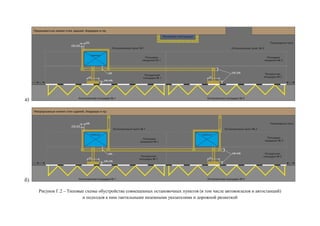

- 13. а) б) Рисунок Г.2 – Типовые схемы обустройства совмещенных остановочных пунктов (в том числе автовокзалов и автостанций) и подходов к ним тактильными наземными указателями и дорожной разметкой
